高精度步进电机三维结构渲染设计

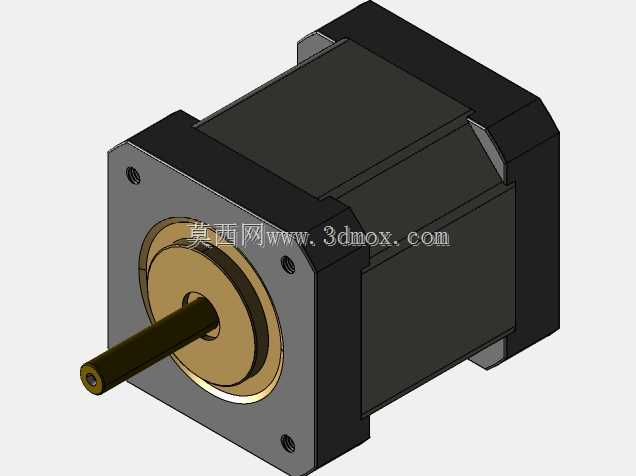

　　在自动化产线的工位排布里，步进电机往往是最先被确定安装边界的动力元件之一——它不需要伺服系统那样复杂的反馈闭环，却能在开环状态下把脉冲信号转换成固定步距的角位移，从3C检测台的进给滑台、包装设备的拉膜辊轴，到小型数控雕刻机的XYZ传动、医疗分析仪的试剂推送机构，但凡需要精准控制转角、停位且负载波动不大的场景，都能见到这类方形法兰电机的身影。做整机布局时，结构工程师最先核对的就是前端安装法兰的孔位间距、轴伸长度与轴径公差，这个三维渲染模型把前端方形安装面的四个沉头通孔、中心凸出的输出轴、轴根部的金色定位端盖都做了清晰还原，后端黑色壳体的棱角、机身侧面的装配止口也没有做过度简化，导入装配环境后可以直接用来校核相邻钣金件、

　　同步带轮或者联轴器的避让空间，避免后期加工时出现轴伸长度不够、法兰和安装板干涉的低级问题。从实际功能逻辑来看，这类混合式步进电机的机身长度和输出扭矩直接挂钩，模型呈现的方正叠层壳体对应内部定子绕组、转子永磁体的堆叠结构，外壳的黑色包覆部分既承担绕组防护、隔绝车间粉尘与切削液飞溅的作用，也兼顾运行时的散热接触面，前端银灰色法兰是整机的安装基准，加工时平面度、孔位同轴度都直接决定电机运行的同轴精度，如果安装面倾斜，带负载运转时很容易出现轴系径向跳动、步距丢步、噪音异常升高的问题。建模思路上没有做多余的曲面花哨处理，完全按照量产步进电机的真实装配层级拆分：前端法兰作为独立装配特征，

　　输出轴单独做出轴端的中心孔细节——这个小孔在实际应用里常用来穿装销钉、锁紧配套的联轴器或者带轮，防止传动件在频繁正反转时出现周向打滑；轴根处的金色环形端盖对应前端轴承的压装限位结构，把轴承的轴向定位位置直观展现出来，壳体部分的分段棱角对应机身上下的端盖扣合结构，后端预留的轮廓也能匹配常用的电机后罩、编码器加装位，不管是做设备的爆炸视图演示，还是给采购部门核对外观选型，都不用再额外对照二维样本反复测量尺寸。现场安装时这类电机一般通过四个内六角螺钉穿过前端法兰沉孔锁固在设备立板或者滑台座上，安装边界需要预留出至少机身径向两侧各几毫米的散热间隙，不能把电机壳体完全贴死在封闭钣金槽里，否则长时间连续运行绕组积热会导致扭矩下降；

　　输出轴对接负载时，联轴器的端面不能顶死电机前端盖，要留出少量轴向窜动间隙，避免轴承受额外轴向力缩短寿命。在输送线的分度挡停机构里，步进电机带动凸轮做固定角度的间歇转动，每一圈的停位精度完全由电机步距角和减速配比决定，这个模型还原的轴伸尺寸可以直接匹配常用的梅花联轴器、同步轮的安装孔径，法兰孔位也适配行业内通用的安装规格，做设备方案阶段把该模型放进装配体，就能快速算出电机伸出端到负载轮的中心距，提前算好同步带长度、张紧轮的安装位置。不同于气动马达需要配套气源管路，步进电机只需要接入驱动器的脉冲方向信号就能完成调速、正反转、定位动作，在小型非标设备里占用的安装空间更小，布线也更简洁，模型呈现的方正机身也方便在密集的设备腔体内做排布，不需要预留复杂的圆弧避让空间，机身的平面侧壁还可以贴合安装光电传感器的限位触发片，用来做原点回零的位置检测。渲染时对不同材质做了区分：黑色壳体的哑光质感、前端法兰的金属机加工质感、输出轴与端盖的金属镀层质感都清晰区分，在做方案汇报的三维动画里，可以直接演示电机带动滑台进给的动作过程，不用再额外赋予材质调整外观，各个零件的装配关系和实物完全对应，不会出现建模结构和实际量产件脱节的问题，结构工程师在拆画工程图时，也能参考模型的分层逻辑，把定子、转子、端盖、轴承、输出轴各个部件的装配约束关系梳理清楚，减少出图时的装配公差标注错误。
