金属板材吊装专用起重夹具结构设计

这款金属板用起重夹具，主要面向钢材加工、钢结构制造、金属板材仓储转运、钣金加工车间等场景的板材垂直吊装与短距离移位作业，专门解决大尺寸薄金属板、中厚钢板在吊运过程中易滑脱、易变形、吊装对位难的实际痛点，替代传统钢丝绳捆绑、磁吸吊具在部分场景下的作业局限，尤其适配表面无强磁性的不锈钢板、铝合金板等非铁金属板材的吊运需求，也可用于普通热轧、冷轧碳钢板的批量转运作业。

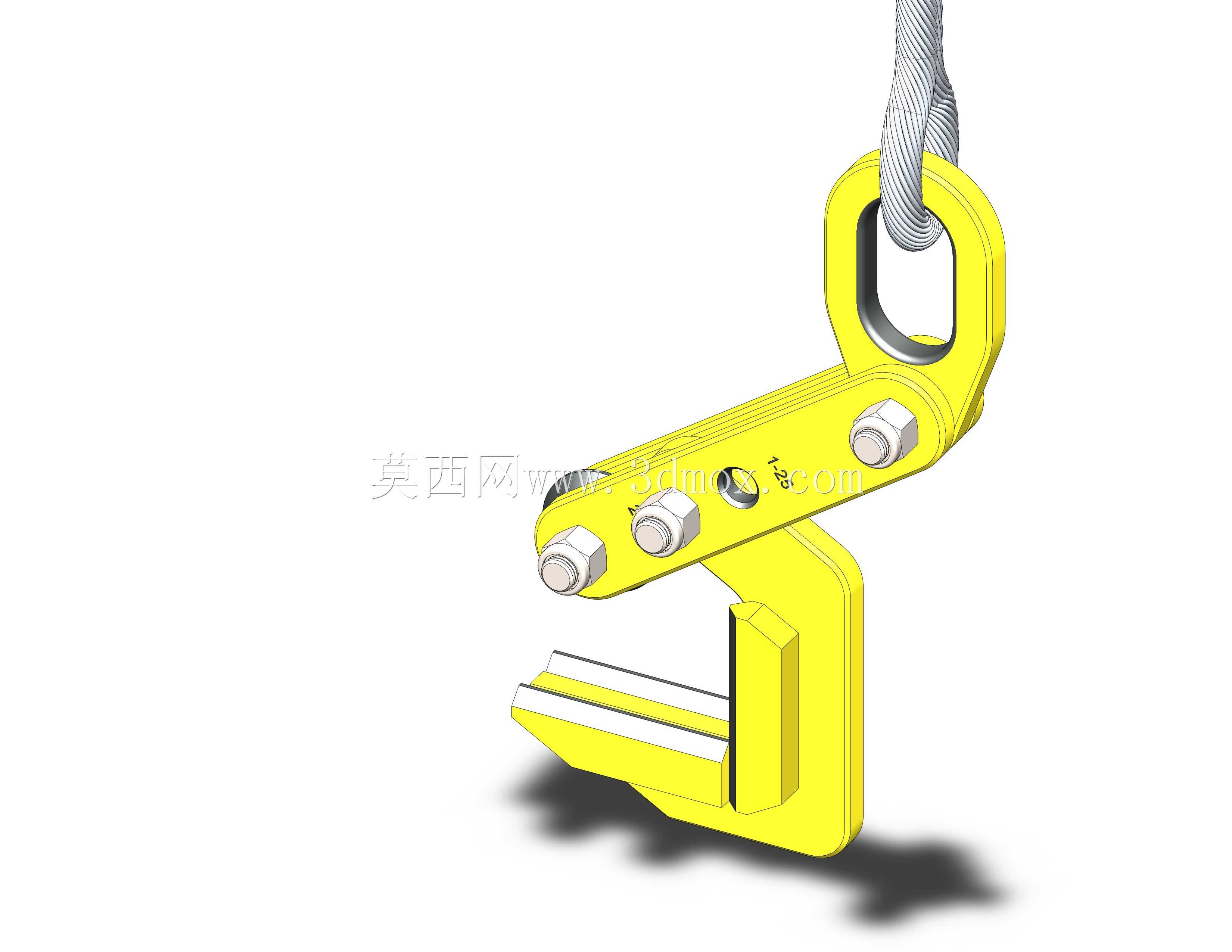

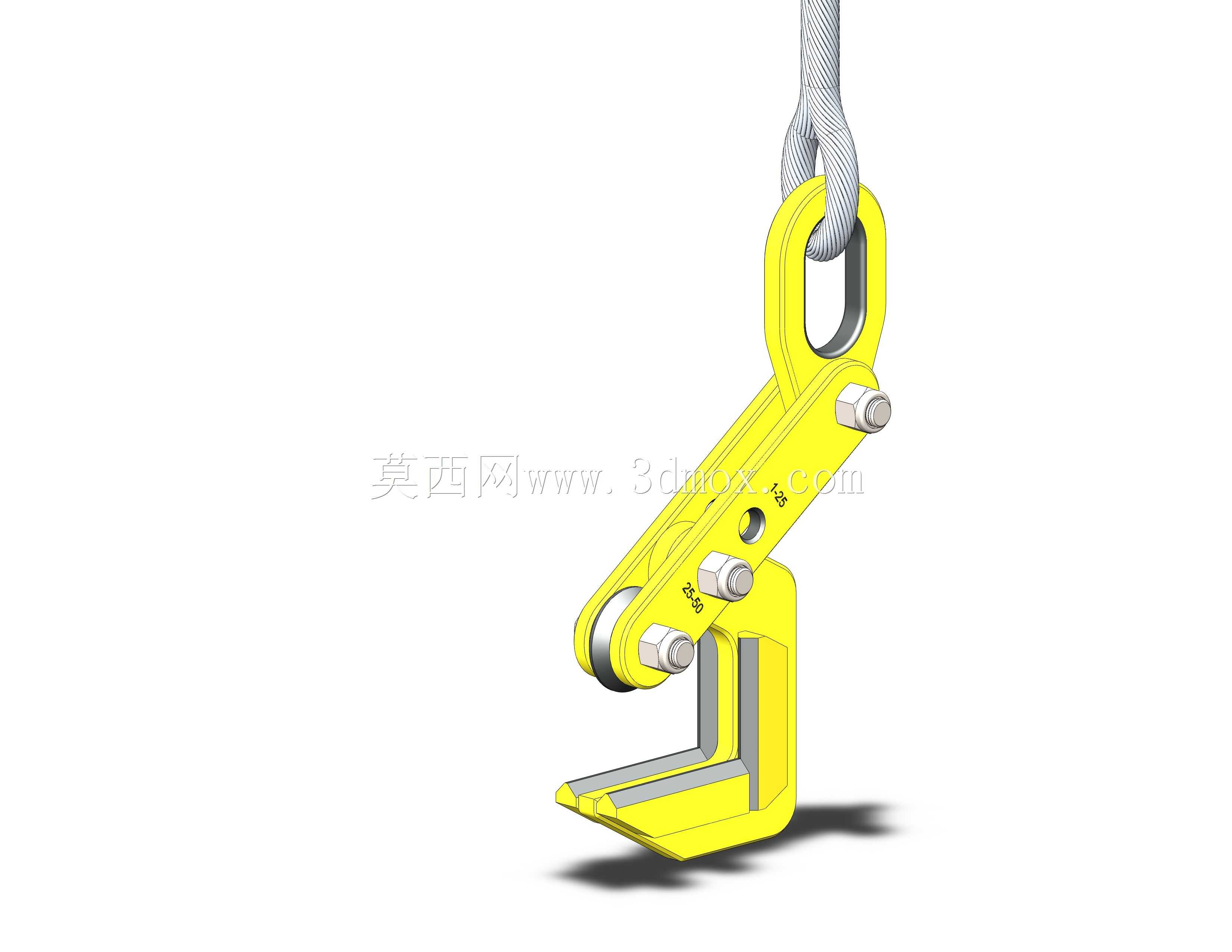

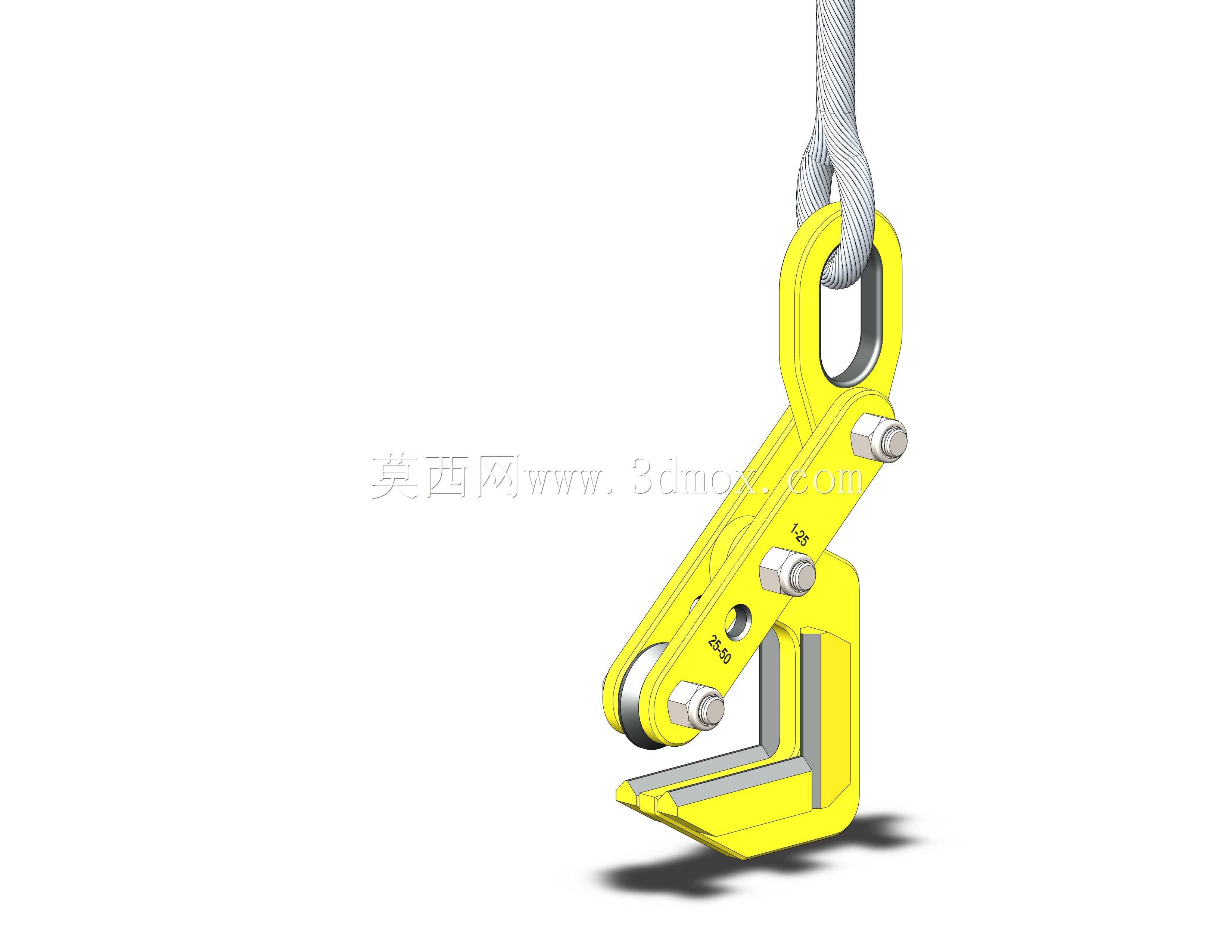

夹具采用对称式夹臂结构设计，核心夹紧动作依托吊运过程中的重物自重触发自锁，无需额外配置动力源即可完成夹紧锁止，夹头接触面做了防滑纹理与加宽处理，既能增大与金属板表面的接触摩擦力，避免吊运过程中板材滑移脱落，又能分散夹持压力，减少薄板材夹持位置的压痕变形，适配不同厚度规格的金属板材夹持作业，夹持范围覆盖常规钣金加工与钢结构生产常用的板材厚度区间。

设计过程中优先考虑了作业安全性与操作便捷性，整体结构采用铰接式连杆传动，当吊点受向上拉力时，连杆机构带动两侧夹臂同步向内收拢，夹持力随板材自重增加而同步增大，形成可靠的自锁效应，即便吊运过程中出现小幅晃动，夹臂也不会意外松脱；夹具顶部设置标准吊环连接位，可直接匹配车间通用的起重机吊钩、卸扣等吊装配件，无需额外定制转接件，安装对接便捷。

外形尺寸方面，夹具整体采用紧凑化布局，夹臂张开最大宽度适配常见的大幅面金属板材边缘夹持需求，闭合状态下整体轮廓尺寸小巧，不会在板材堆叠存储的场景下占用过多侧向空间，适配车间内狭窄通道的板材转运；夹臂的铰接位置做了耐磨衬套设计，可降低长期反复开合作业的磨损量，延长设备使用寿命，夹头磨损后可单独更换，无需整体报废夹具，降低后期维护成本。

实际作业时，操作人员仅需将夹具两侧夹臂卡入金属板边缘，起吊时即可自动完成夹紧锁止，板材落位放置平稳后，吊点拉力释放，夹臂即可自动松开，单人即可完成对位操作，无需额外辅助人员配合调整夹持位置，能够有效提升板材吊运的作业效率，降低一线吊装作业的劳动强度，同时规避传统捆绑吊装过程中钢丝绳滑脱、板材边角刮蹭操作人员的安全风险。
