倾斜式喷淋测试三通工作台结构设计

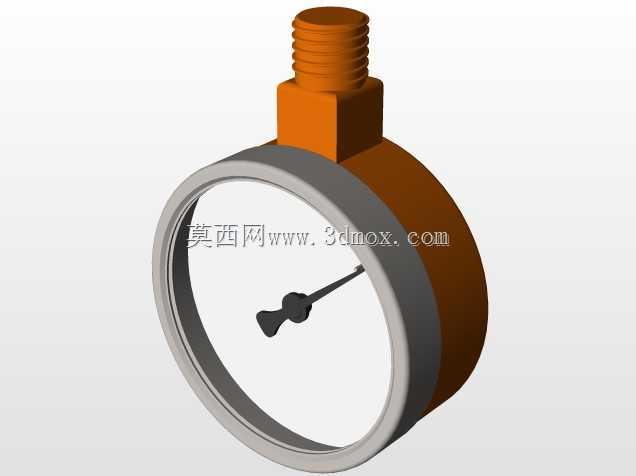

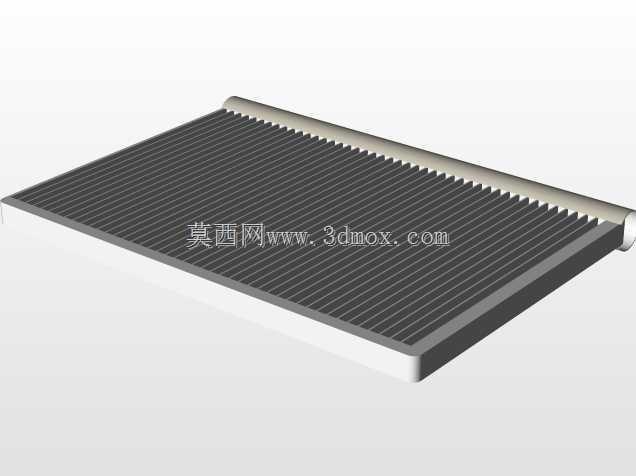

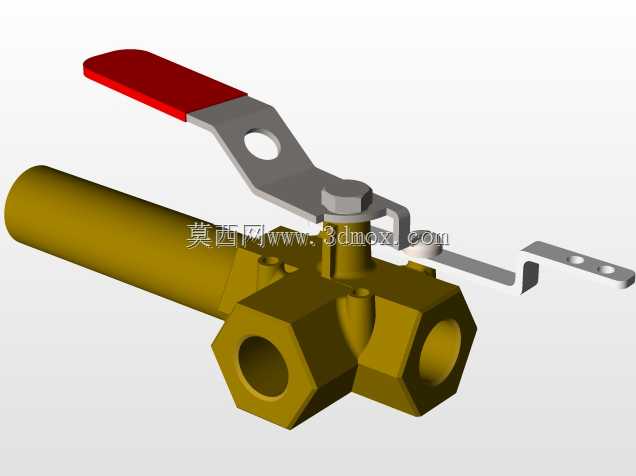

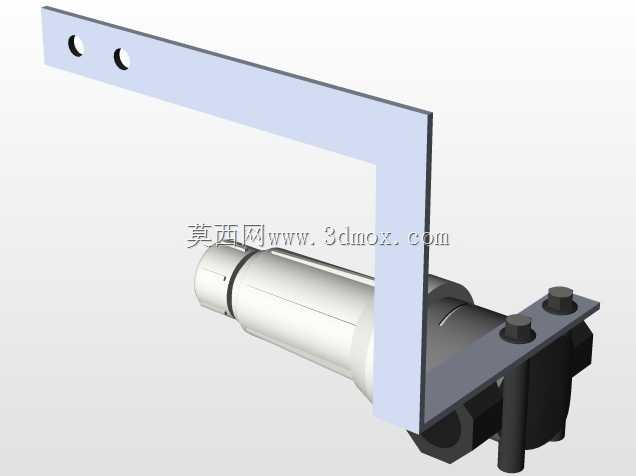

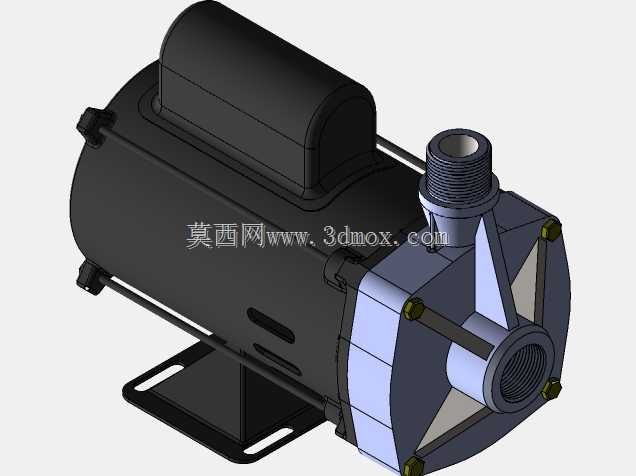

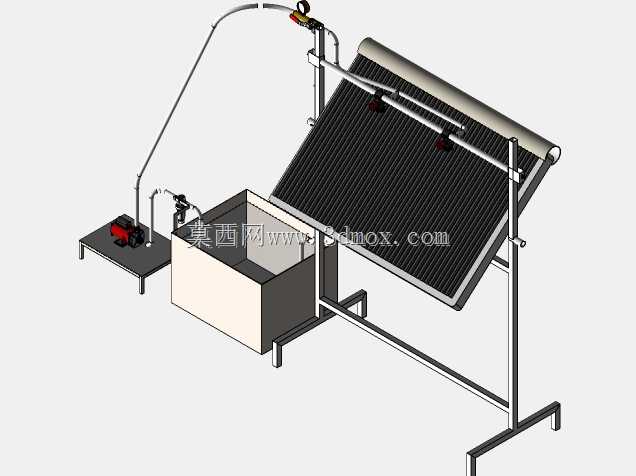

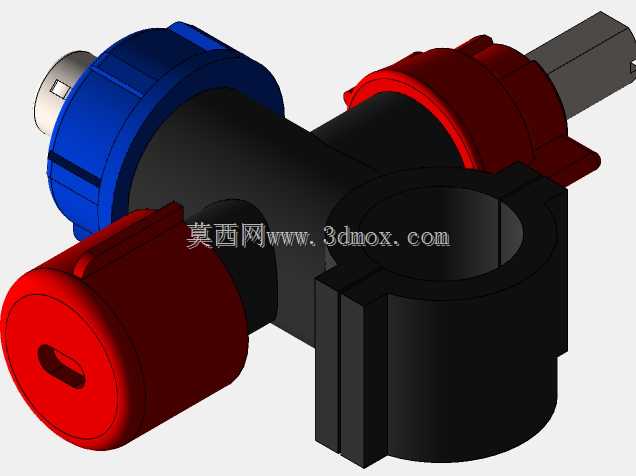

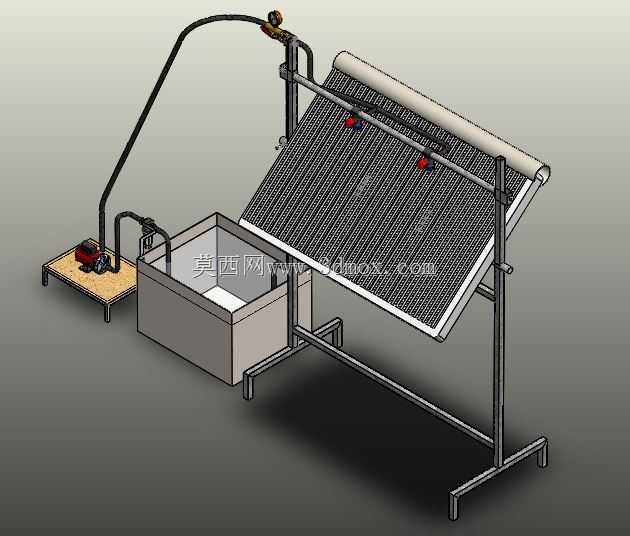

该设备主要面向农业植保喷头性能校验、小型物料表面喷淋冲洗、光伏组件淋水模拟测试等场景使用，可在实验室环境或小型生产车间内完成定点喷淋作业，无需额外搭建复杂管路支撑结构，适配不同规格的喷头安装与角度调试需求。设备整体采用分体式布局设计，左侧为动力与储液单元，右侧为倾斜式作业台面与支撑机架，中间通过硬质管路与柔性软管连接，既保证了管路连接的稳定性，又预留了喷头位置调整的活动空间，避免作业过程中管路弯折影响液体输送效率。储液单元采用敞口式箱型结构，侧壁预留管路穿装接口，可直接承接台面流下的喷淋液体，实现液体循环利用，减少作业过程中的液体损耗，箱体底部设置支撑垫脚，可放置在平整地面上保持整体水平，避免储液箱倾斜导致液体溢出。支撑机架采用方管焊接成型的框架结构，底部设置横向连接杆提升整体抗扭强度，支脚底部预留安装孔位，可通过膨胀螺栓固定在地面上，满足长时间喷淋作业的稳定性要求，避免设备受管路反冲力影响出现移位。倾斜台面采用网格镂空结构，既可以承托待测试的平板类工件，又能让喷淋后的液体快速下漏回流到储液槽内，台面倾斜角度经过反复校核，可保证液体顺着斜面自然流下，不会在台面积留形成水洼影响测试结果，台面顶端设置卷轴结构，可搭配防水覆膜使用，适配不同尺寸的工件固定需求。管路系统采用三通结构分流，可同时安装多个喷头开展并行测试，管路支架上设置多组可调固定夹，可根据测试需求调整喷头的高度、喷射角度与横向位置，精准覆盖待测试工件的全部表面，柔性软管段预留足够的活动长度，不会限制喷头的调整范围。设备整体安装边界紧凑，不需要占用过大的车间空间，各单元之间可拆分运输，现场组装仅需完成管路对接与机架固定即可投入使用，日常维护时可直接拆卸管路接头清理内部堵塞的杂质，储液箱内壁做光滑处理，方便定期清理沉积的污垢，避免长期使用后杂质堵塞喷头影响喷淋效果。
