手动双辊压合调节式辊压作业装置

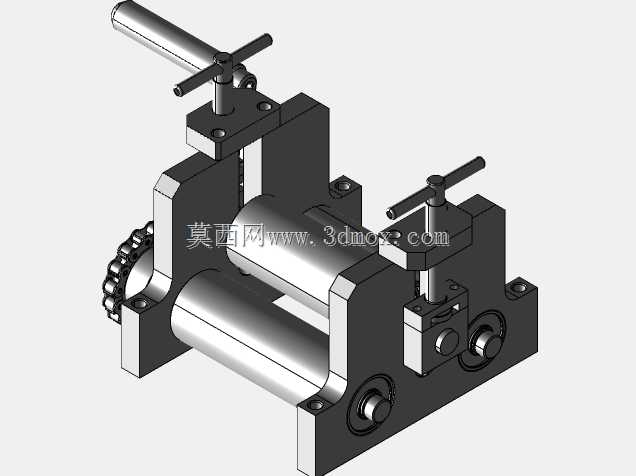

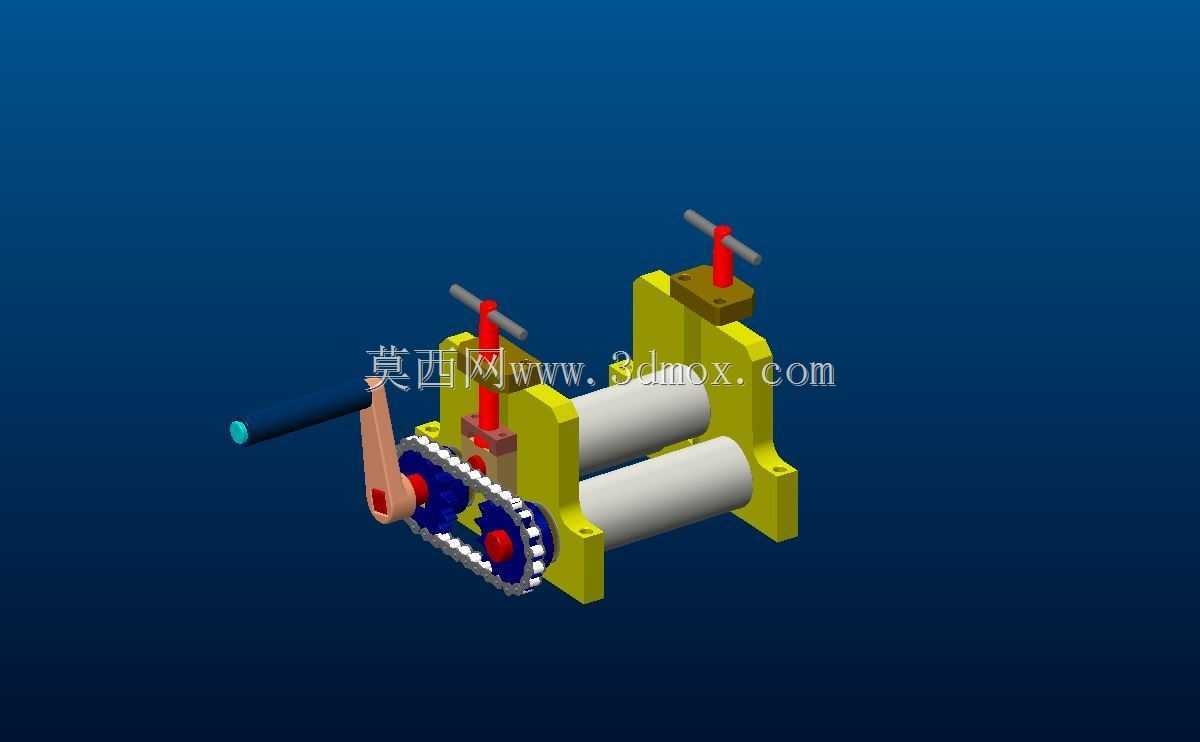

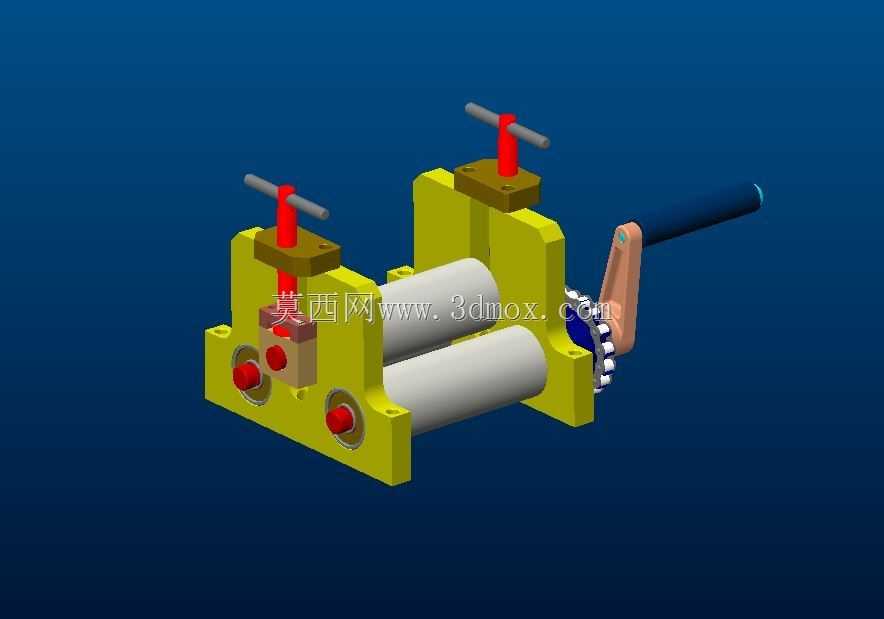

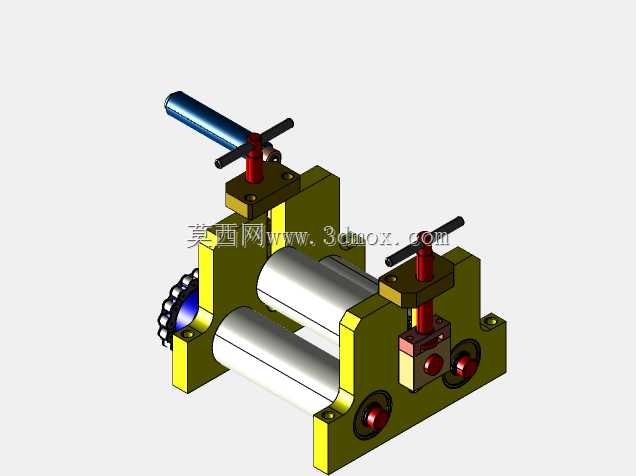

该装置属于小型手动辊压作业设备，主要面向小批量柔性加工场景，可应用于薄金属片压平、软质板材复合压合、窄幅卷材预成型、小型工件表面滚压校直等作业场景，常见于五金加工小作坊、实验室试样制备、手工皮具及复合材料打样、教学实训演示等领域，无需外接动力源，依靠人力即可完成作业，适配无供电或临时作业的灵活使用需求。设备核心功能是通过两个平行布置的压辊完成工件的连续压送与压合作业，侧方配置的摇动手柄通过齿轮传动结构驱动下辊转动，依靠辊面摩擦力带动送入辊缝的工件匀速通过，实现连续化的辊压加工；上方两个带T型手柄的调节结构可独立调整对应位置的压辊间隙，通过旋转手柄带动调节螺杆升降，改变上辊两端的支撑高度，既能实现整体辊缝的均匀调整适配不同厚度的加工工件，也可针对单侧间隙微调，补偿辊身磨损带来的间隙不均问题，保证压合过程中工件受力均匀，避免出现压合不实、厚度偏差、走偏歪斜等加工缺陷。从设计思路来看，整体采用开式对称支撑结构，两侧立式支撑墙板作为核心承载部件，将压辊、调节组件、传动齿轮全部集成在墙板之间，结构紧凑无冗余部件，支撑墙板底部预留了安装固定孔位，可直接通过螺栓固定在工作台面或专用机架上，安装边界清晰，无需额外定制复杂连接结构；传动端采用外露式齿轮啮合结构，既保证了动力传递的可靠性，也便于日常清理维护与润滑保养，摇柄采用加长力臂设计，搭配防滑握持套，有效降低手动操作的施力强度，长时间作业不易产生疲劳。压辊采用光滑圆柱面设计，辊身长度适配窄幅工件加工需求，两端通过轴承与支撑墙板连接，转动阻力小，压合过程运行平稳；调节组件采用螺杆与导向块配合的结构，调节过程中导向块沿墙板上的导向槽上下移动，避免调节过程中出现偏摆，保证上辊始终与下辊保持平行状态，调节到位后依靠螺纹自锁特性固定间隙，作业过程中不会出现间隙松动变化的问题。整体外形方正小巧，占用操作空间小，操作逻辑直观，无需专业培训即可快速上手使用，针对小批量多品种的柔性加工场景，可快速调整辊缝参数切换加工工件，换型调整无需额外工具，手动旋转调节手柄即可完成参数设置，适配多样化的小型辊压加工作业需求。
