卡德朗万向联轴器传动演示机构

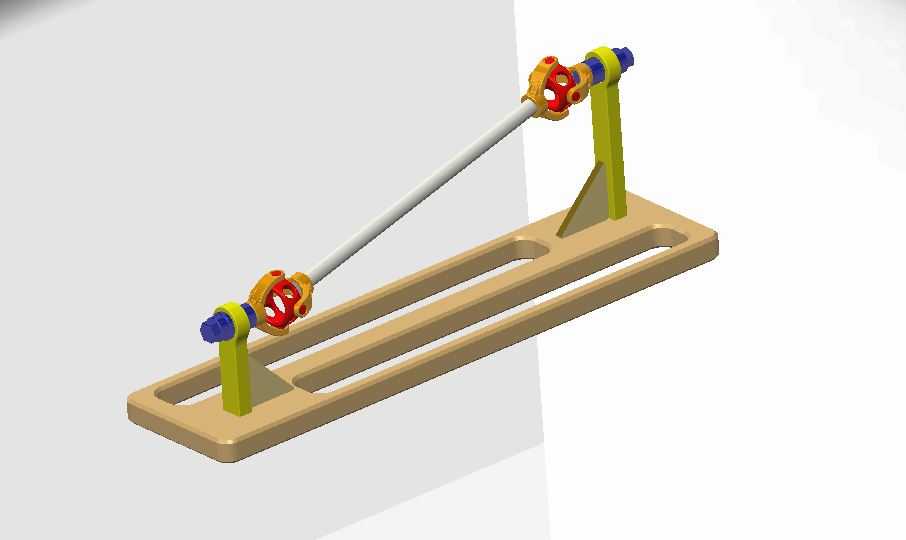

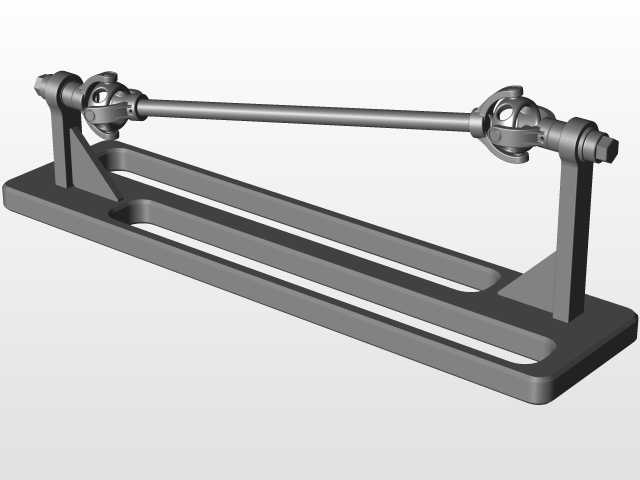

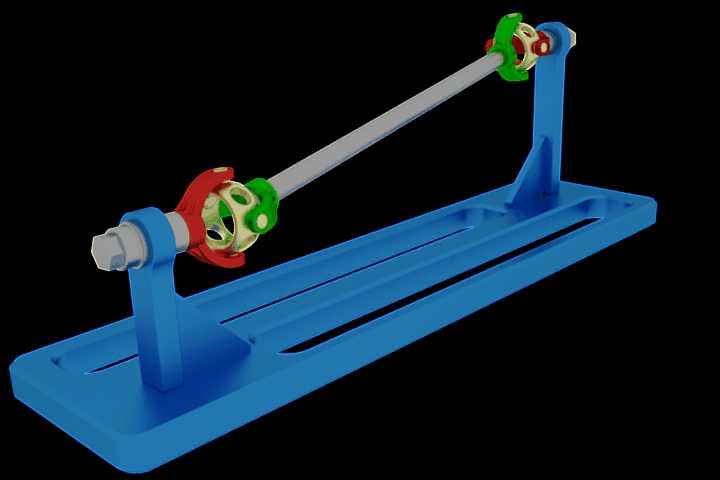

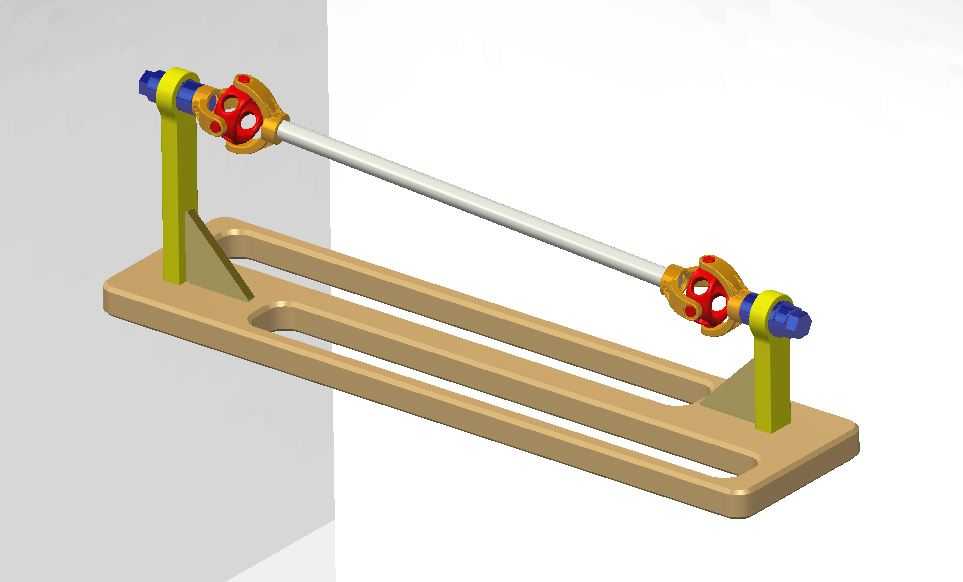

这套传动演示机构核心展示的是双联式万向联轴器的实际传动逻辑，在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，这类联轴器的应用覆盖范围极广，从常规的工业输送线动力传递，到小型设备的动力输出端衔接，再到试验台架的动力转接环节，都能见到这类结构的身影。整套机构采用卧式安装布局，底部为带长槽的安装基座，基座上的两道平行通槽可实现两个支撑轴承座的间距灵活调整，适配不同长度的传动杆安装需求，安装时可通过T型螺栓穿过槽位完成轴承座的锁紧固定，基座的平面度公差控制在每米0.1mm以内，保证轴系安装后的同轴度基础精度。两端的立式支撑轴承座采用一体式折弯加强结构，侧壁设置三角加强筋提升支撑刚性，轴承座内预装深沟球轴承，为传动轴提供径向支撑，轴承座的安装孔位与基座槽宽匹配，调整位置时无需额外加工适配孔位，可快速完成不同轴间距的传动方案验证。中间的传动组件为两组十字轴式万向节串联组成的双联结构，也就是常说的卡德朗结构，这种结构相比单十字轴万向节，可实现等角速传动，避免单万向节传动时从动轴转速周期性波动的问题，能在两轴存在较大夹角偏差时保持稳定的动力输出，万向节的十字轴采用轴用挡圈轴向定位，拆装维护时无需专用工具即可快速完成组件拆分，两端的连接法兰与传动轴采用轴肩加锁紧螺母的固定方式，可传递中等扭矩的动力输出。设计这套结构时，首先考虑的是演示场景的直观性，将万向节的十字轴、连接叉、传动球头这些核心运动部件采用差异化配色处理，运转时可清晰观察到各部件的相对运动轨迹，方便理解万向联轴器的补偿原理；其次是安装的通用性，基座的槽位设计兼容市面上多数小型轴承座的安装尺寸，可替换不同规格的万向节组件完成不同传动参数的测试；另外在运动边界设计上，当两支撑座的同轴度偏差在5度以内时，整套机构可顺畅运转无卡滞，径向偏移补偿量最大可达10mm，完全覆盖常规小型传动系统的安装偏差补偿需求。实际应用中，这类双联万向联轴器常被用在设备动力单元与执行单元间距存在安装误差、或者工作过程中两轴相对位置会发生小幅变动的场景，比如部分可调整角度的输送辊道动力传递、小型试验设备的动力转接、非标自动化设备的动力输出衔接，相比刚性联轴器，它能大幅降低安装时的同轴度调整要求，减少轴系因安装偏差产生的附加载荷，延长轴承和传动部件的使用寿命。整套机构的传动轴采用冷拉圆钢加工，表面做防锈氧化处理，万向节的连接叉采用铸钢材质保证强度，支撑座和基座采用铝合金材质降低整体重量，兼顾演示场景的轻便性和实际传动的强度要求。
