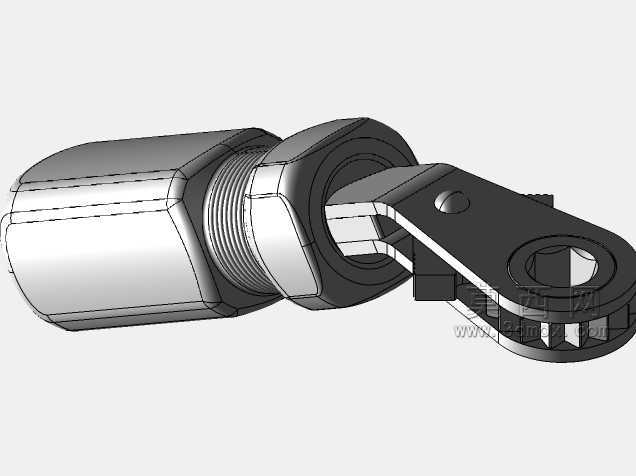

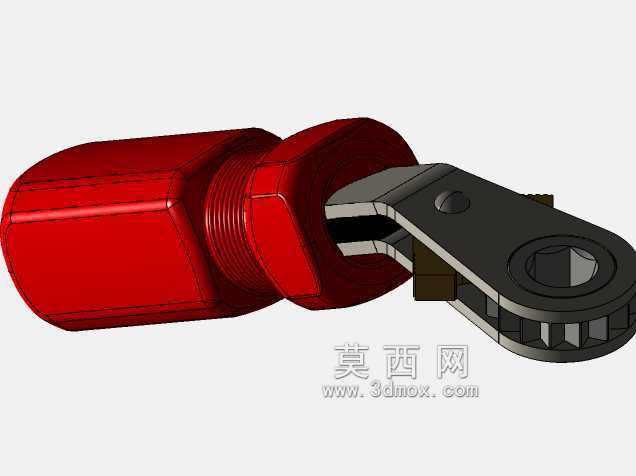

棘轮驱动内六角扳手结构设计

　　在设备装配、机电维修、五金加工等日常作业场景里，内六角紧固件的拆装是高频操作，普通直柄内六角扳手每次转动都需要重新调整卡合角度，在狭窄操作空间里往往需要反复抬手换位，不仅作业效率低，遇到沉孔较深的内六角螺丝时，还容易因为施力角度偏差导致扳手滑出，磨损螺丝内六角槽口。这款带棘轮结构的内六角扳手，正是针对这类实际作业痛点做的结构优化，核心是通过单向棘轮传动结构，实现扳手小角度往复摆动即可带动螺丝连续转动，不需要每次转动后都将扳手从螺丝上取下重新对位，在空间受限的设备内部、机柜角落、装配工装夹缝等场景下，能大幅降低操作难度，提升紧固与拆卸作业的效率。

　　从功能特性来看，这款扳手的棘轮机构采用单向锁止设计，正向转动时棘爪卡入棘轮齿槽传递扭矩，反向摆动时棘爪沿棘轮齿面滑过，不会带动螺丝回转，作业时只需要在有限的摆角范围内反复扳动，就能完成螺丝的连续旋进或旋出。针对内六角作业的常见问题，扳手的工作端做了等六边形公差优化，与标准内六角螺丝的槽口配合间隙控制在合理范围，既保证插拔顺畅，又能减少施力时的应力集中，避免槽口边缘被啃蚀变形。手柄部分的轮廓做了贴合手掌的弧度处理，握持时受力均匀，长时间作业不容易产生手部压痕，表面的防滑纹路设计能在手上沾有少量油污时依然保持足够的摩擦力，减少施力打滑的风险。

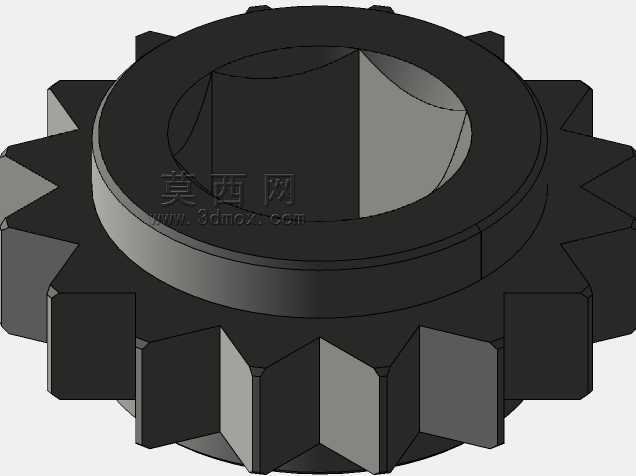

　　设计过程中首先要平衡的是扭矩传递能力与整体结构尺寸的关系，棘轮齿的齿形角度、齿深参数经过反复校核，既保证足够的啮合接触面积来传递额定扭矩，避免棘爪受力时跳齿或崩齿，又控制棘轮组件的外径尺寸，不会因为结构过大导致无法伸入狭窄的沉孔或操作空间。扳手的整体长度经过人体工程学匹配，针对对应规格内六角螺丝的常用拧紧力矩，设计合适的力臂长度，让操作人员用正常手部力量就能达到螺丝所需的预紧力，不需要额外加接延长杆，同时也避免力臂过长导致拧紧力矩过大，造成螺丝断裂或螺纹滑牙。工作端的六角柱部分做了同轴度公差控制，与棘轮输出轴的同轴度误差控制在极小范围内，转动时不会出现偏心晃动，保证卡入螺丝槽口后转动顺畅，不会出现卡滞或偏磨的情况。

　　从安装边界与适配场景来看，这款扳手的工作端六角尺寸符合标准内六角螺丝的规格要求，可适配对应公称直径的内六角圆柱头螺丝、沉头内六角螺丝，工作端的长度设计能覆盖常规沉孔深度的安装需求，对于深度较大的沉孔安装场景，六角柱的有效插入长度足够，不会因为插入深度不足导致施力时滑脱。棘轮头部的外径尺寸经过优化，比同规格普通棘轮扳手的头部更紧凑，能伸入直径更小的沉孔周边空间，不会因为头部尺寸过大被工件表面干涉。扳手整体没有突出的尖锐棱角，在狭小空间内操作时不容易刮伤工件表面或操作人员手部，表面处理采用耐磨防锈工艺，在车间多油污、多粉尘的环境下长期使用也不会轻易锈蚀，棘轮机构的内部配合间隙做了防尘设计，能减少金属碎屑、粉尘进入棘轮啮合部位，延长机构的使用寿命。

　　实际使用中，这款扳手既可以用于生产线上的批量装配作业，减少操作人员的动作幅度，降低重复操作带来的疲劳感，也适合设备售后维修人员外出作业携带，不需要携带整套加长杆、万向接头等附件，单把工具就能应对多数常规内六角螺丝的拆装需求。针对设备维护中常见的螺丝锈蚀、预紧力过大的情况，棘轮结构的锁止强度经过验证，可承受短时间的冲击载荷，不会因为突然施加的较大力矩导致棘爪断裂或棘轮齿损坏。手柄与棘轮主体的连接部位做了抗扭加强设计，大扭矩施力时不会出现手柄与头部松脱的情况，整体结构的可靠性能够满足工业场景下高频次使用的要求。
