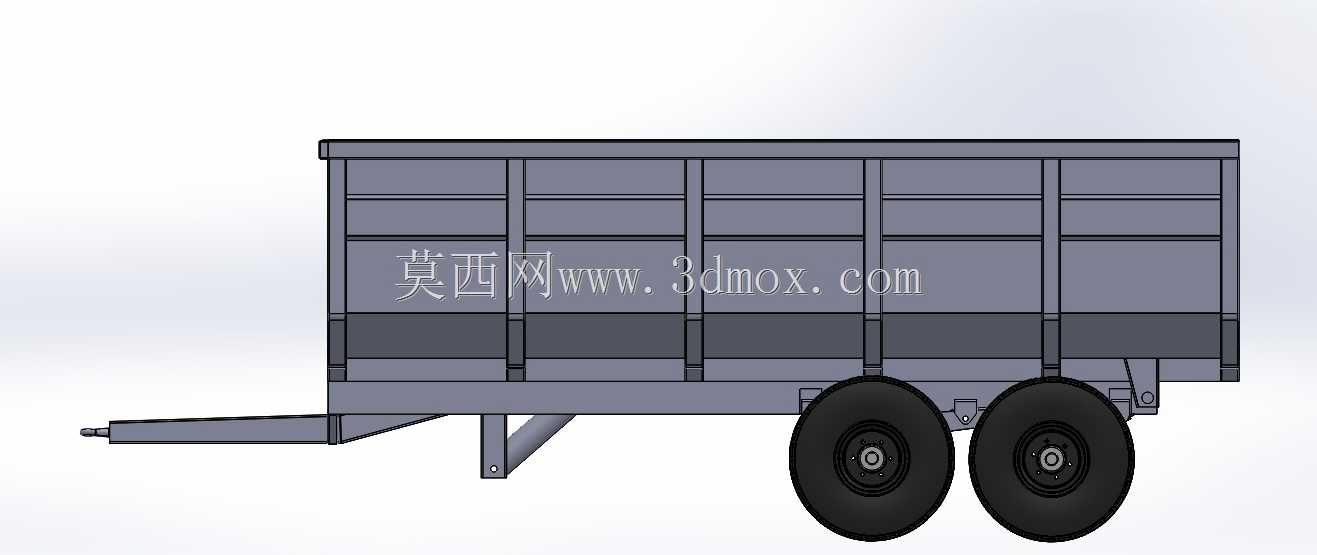

农用自卸拖挂运输货厢结构设计

这款拖挂式自卸运输装置，主要面向农业生产场景下的散装物料转运需求，适配丘陵、平原地区的零散农资、农产品、土石方短距离运输作业，可与常规农用拖拉机、轻型作业牵引车配套挂接使用，解决田间到仓储点、施工点位之间无固定装卸设备场景下的物料转运难题，无需额外配置装载辅助设备即可完成卸货作业，大幅降低零散运输场景下的人力投入。

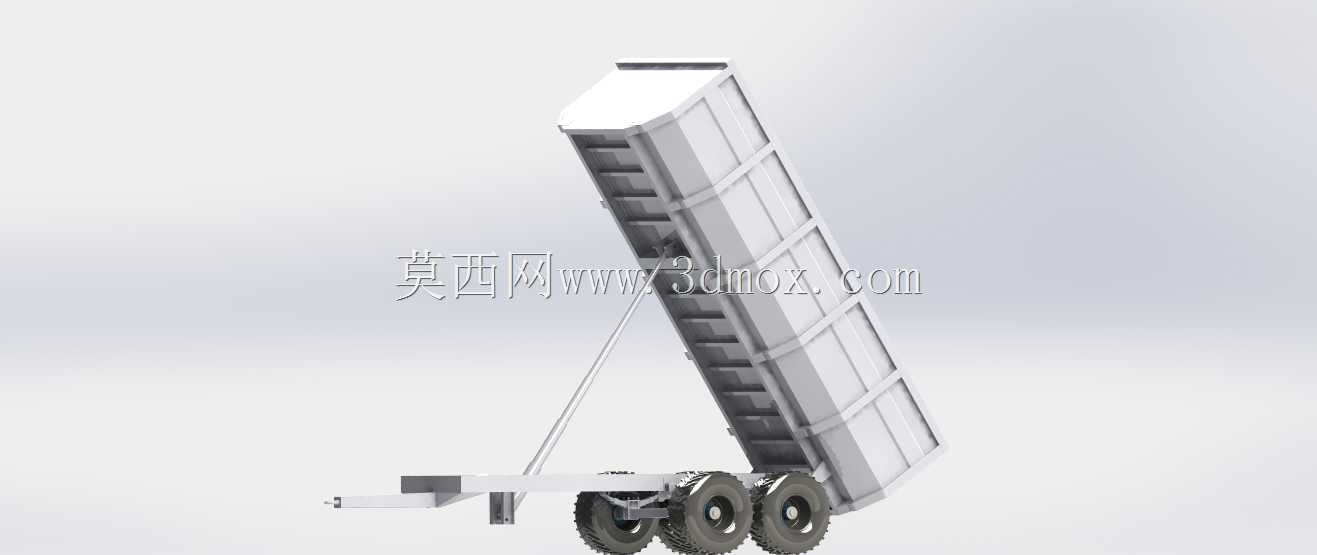

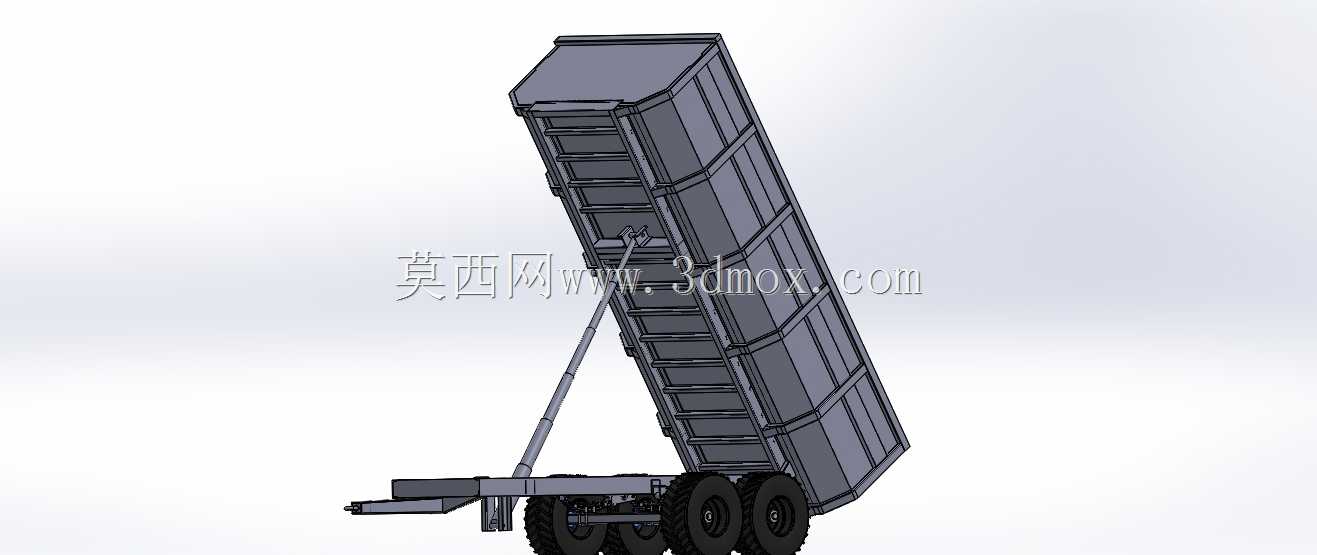

从实际用途来看，该装置可承担粮食颗粒、厩肥、建筑砂石、农林废弃物等多种散装物料的承载运输，货厢采用大倾角举升设计，举升角度可达到接近垂直的卸货状态，能够保证粘性较强、易结块的物料也能完全滑落卸净，不会出现厢内残留积料的问题。挂接端采用通用型牵引销结构，可匹配多数农用牵引设备的后挂接接口，无需对牵引车进行改装即可完成对接，适配性较强。

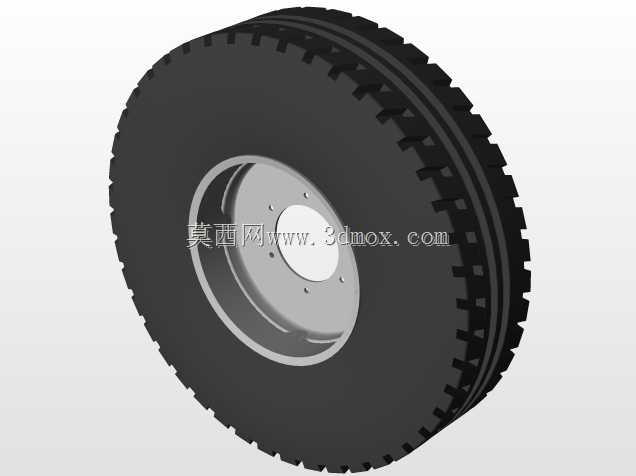

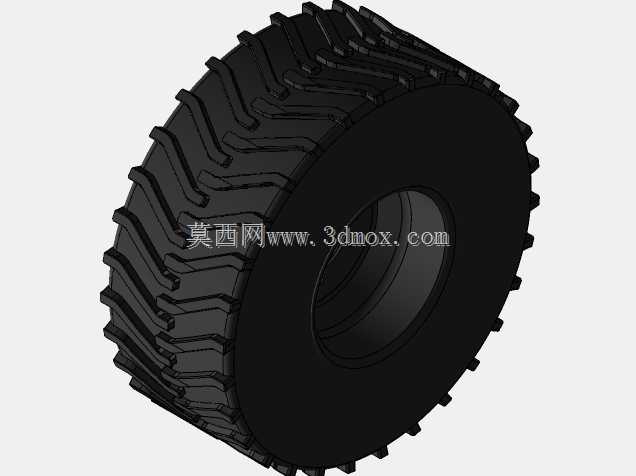

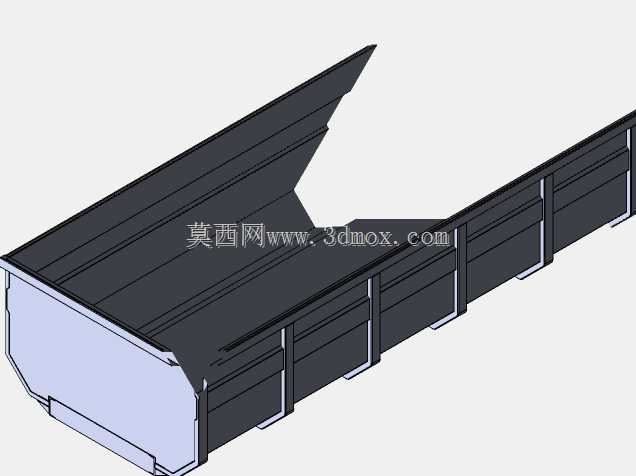

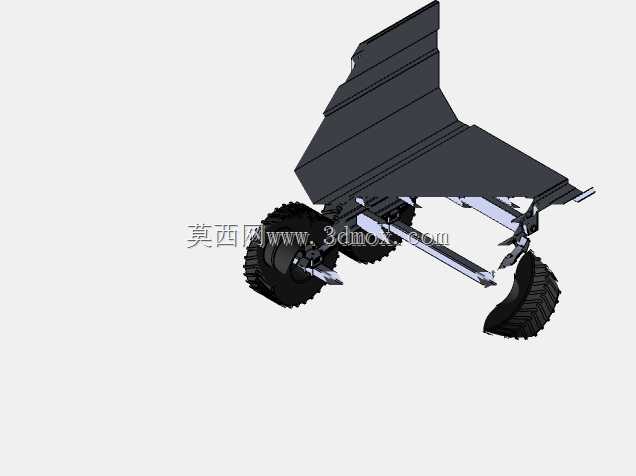

功能特性层面，底盘采用双轴多轮重载布局，单轴配置双组重载轮胎，能够有效分散货厢满载时的轴荷，降低对田间非铺装路面的压强，避免作业时出现陷车、压损农田耕作层的问题；举升机构采用单缸斜置液压撑杆布局，撑杆支点设置在货厢前部与底盘纵梁之间，举升过程受力均匀，不会出现货厢侧倾、偏移的风险；货厢侧壁采用加强筋分段加固设计，厢板为压型波纹结构，在降低整体自重的同时保证厢体结构强度，满载状态下不会出现厢板鼓胀变形的问题；尾部设置可自动开合的厢门，举升卸货时厢门会随物料重力自然开启，回落时自动锁止，无需人工手动操作开合。

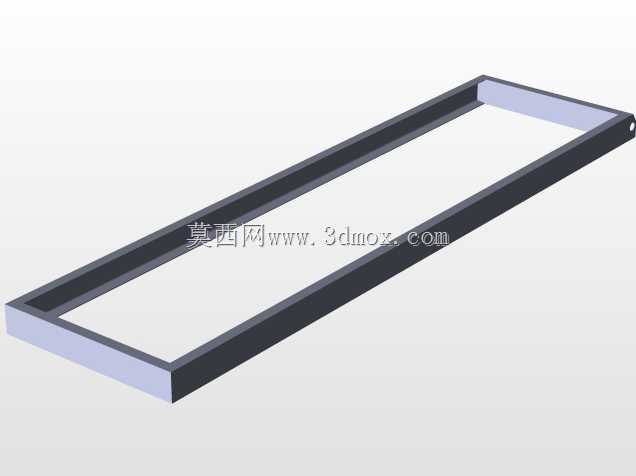

设计思路上，整体优先考虑非铺装路面的通行可靠性，底盘纵梁采用贯通式矩形截面钢结构，所有连接节点均采用加强板焊接加固，能够承受田间颠簸路面的交变载荷冲击；挂接位置设置缓冲连接结构，可吸收牵引车起步、制动时的冲击力，避免刚性连接导致的结构开裂问题；举升油路的管路沿底盘纵梁内侧布置，避免行驶过程中被路面凸起物剐蹭损坏，同时预留了通用液压快插接口，可直接对接牵引车的液压输出端口，无需额外配置独立液压动力单元。

外形尺寸与安装边界方面，该拖挂装置整体长度适配常规农村道路的通行限界，宽度符合农用机具上路的规范要求，挂接后整体转弯半径较小，可在狭窄的田间便道、村道上完成转向掉头；货厢的举升最高点预留了足够的安全距离，卸货时不会与周边低矮障碍物发生干涉；轮胎外侧未超出货厢宽度边界，行驶时不会出现轮胎刮蹭路侧障碍物的问题；牵引销的安装高度匹配多数农用牵引车的后牵引座高度，挂接后货厢处于水平状态，不会出现前低后高或前高后低的偏载问题。
