家用分体式太阳能热水供应装置结构设计

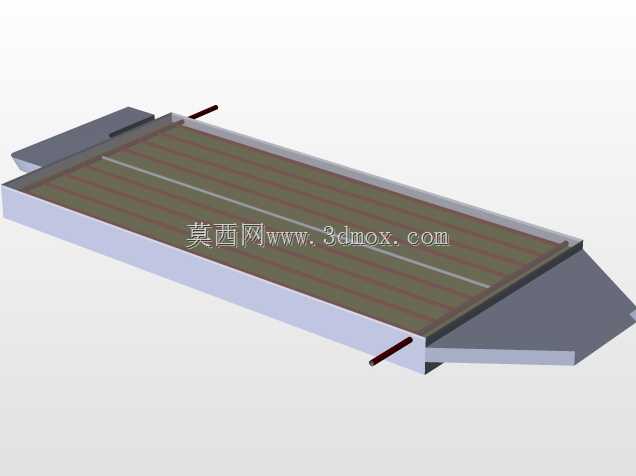

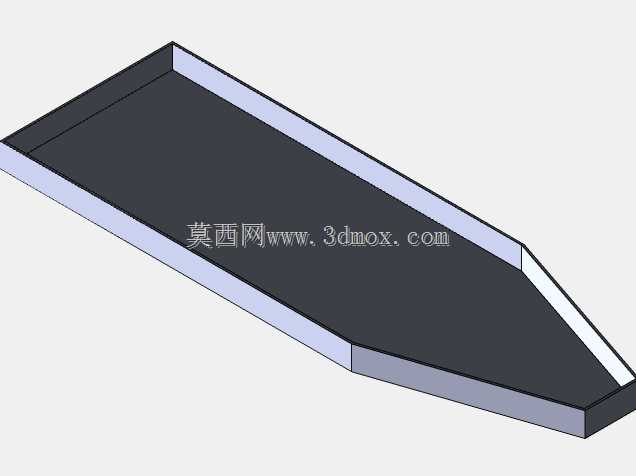

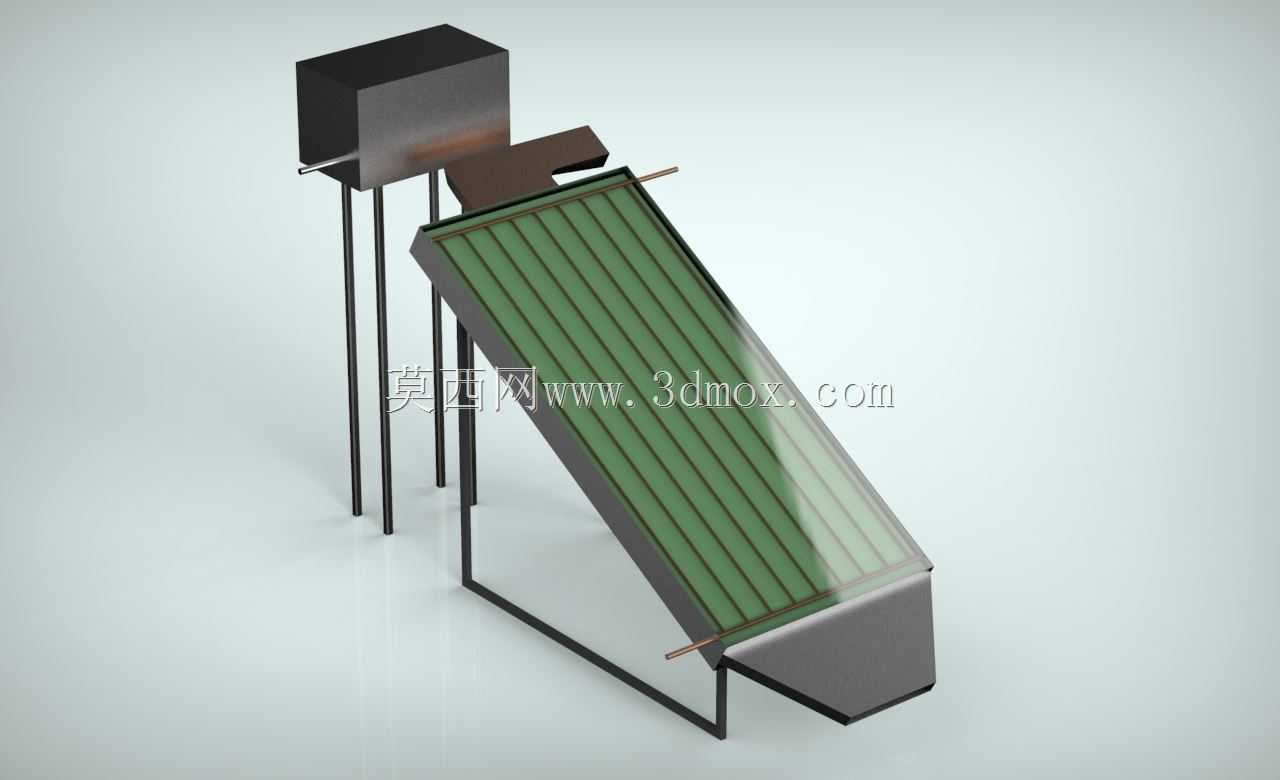

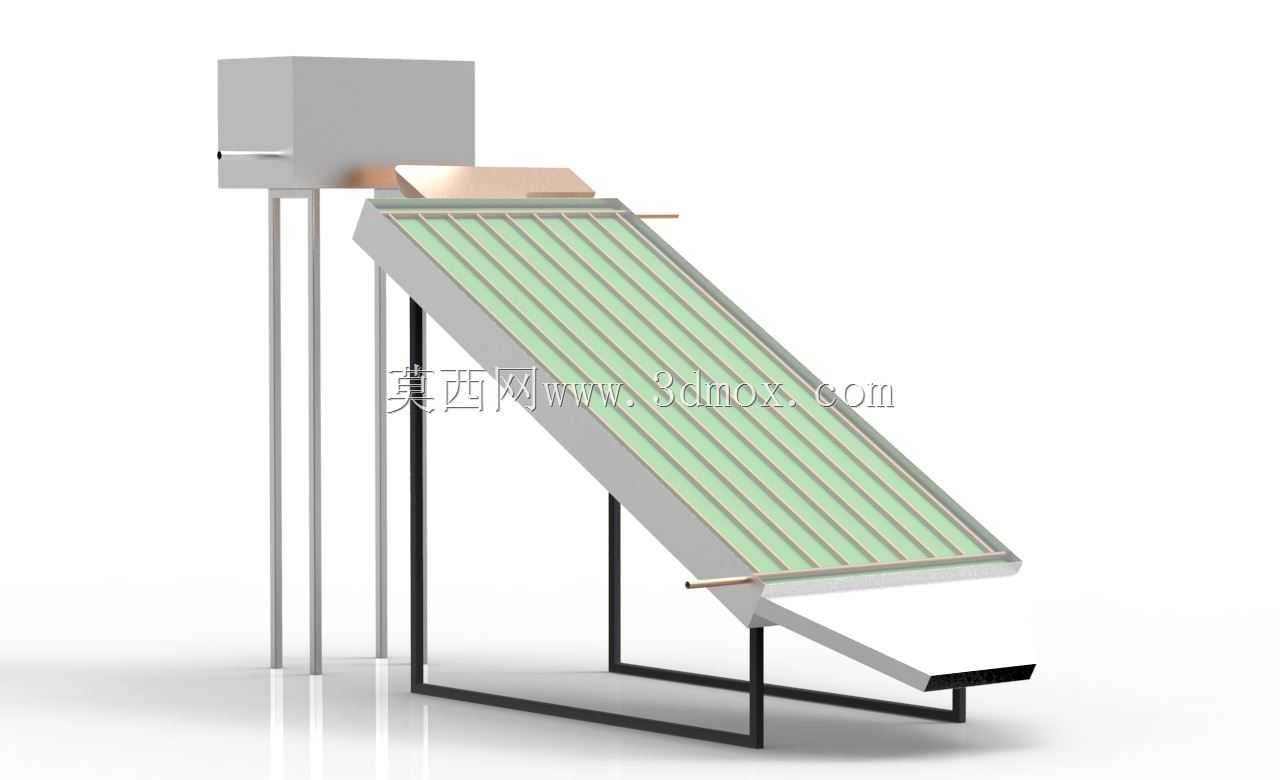

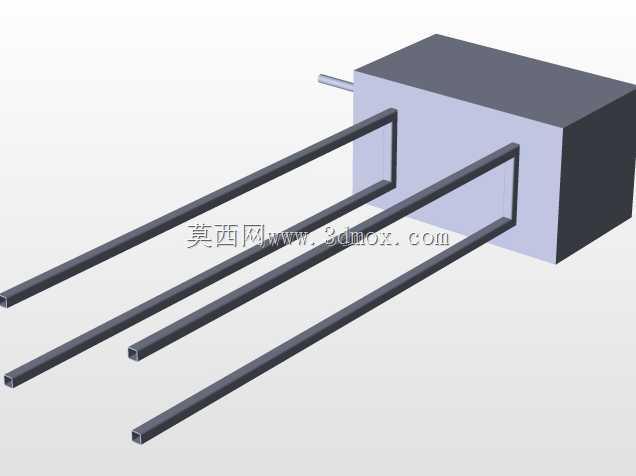

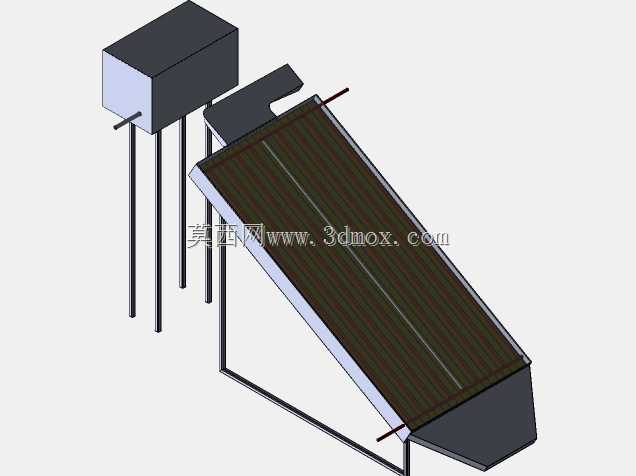

这款太阳能热水装置主要面向民用住宅、小型独栋建筑、乡村自建房的日常热水供应场景，可满足家庭日常洗漱、洗浴、厨房用热水的需求，依靠太阳能光热转换实现零能耗热水制备，大幅降低传统电热水器、燃气热水器的能源消耗与使用成本，适配无集中供热管网的城郊、乡村区域使用，也可作为多层住宅分户供热的配套设备。整套装置由倾斜式集热板组、高位储热水箱、支撑支架、连接管路四个核心部分构成，集热板采用倾斜安装设计，安装倾角匹配国内大部分地区的太阳高度角范围，能够最大化接收日间太阳直射辐射，集热板内部排布平行流道，可快速将流经的冷水加热，通过自然循环或辅助微压循环将升温后的水输送至高位储热水箱存储。储热水箱采用立式方形结构，设置在支架最高位，依靠重力差即可实现热水的向下供给，无需额外配置增压水泵即可满足常规家用出水压力需求，水箱外部预留冷热水接入口，可直接对接家庭给水管道与用水终端。支撑支架采用方管焊接成型，分为集热板承托框架与水箱支撑立柱两部分，立柱底部预留安装固定孔位，可直接固定在屋面水泥基座或预制安装平台上，整体结构重心靠下，抗风载荷能力满足普通民用建筑屋面安装要求，安装时集热板朝向正南方向即可达到最优集热效率。设计过程中充分考虑民用安装的边界限制，整套装置横向占用宽度适配常规住宅屋面的预留安装空间，纵向投影长度不会超出普通平屋面的安装边界，支架高度经过优化，既保证储水箱与集热板的高度差满足循环要求，也不会因过高导致安装稳定性下降、风阻过大。集热板边框采用折边密封结构，可避免日常雨水、灰尘进入集热层内部，延长内部吸热涂层的使用寿命，连接管路采用侧出式布局，避开集热板正面的受光区域，不会遮挡集热面影响吸热效率。整套结构无复杂传动部件，日常维护仅需定期清理集热板表面浮尘即可，运行可靠性高，适配不同纬度地区的民用热水供应需求，可根据不同家庭的日均热水用量调整集热板面积与储水箱容积，灵活适配3-5人家庭的日常热水使用需求。
