模块化大容量雾水收集装置结构设计

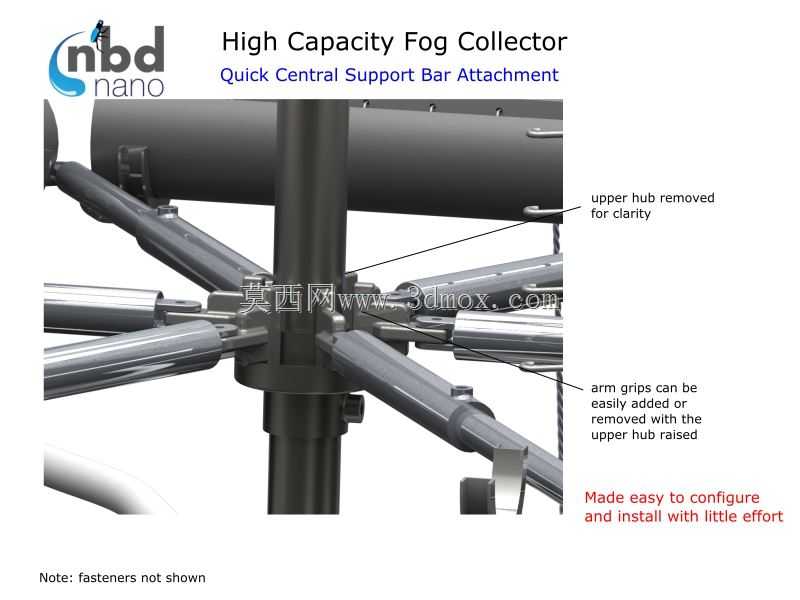

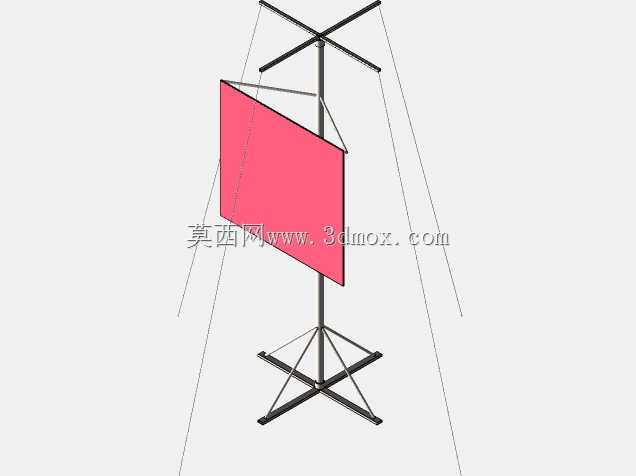

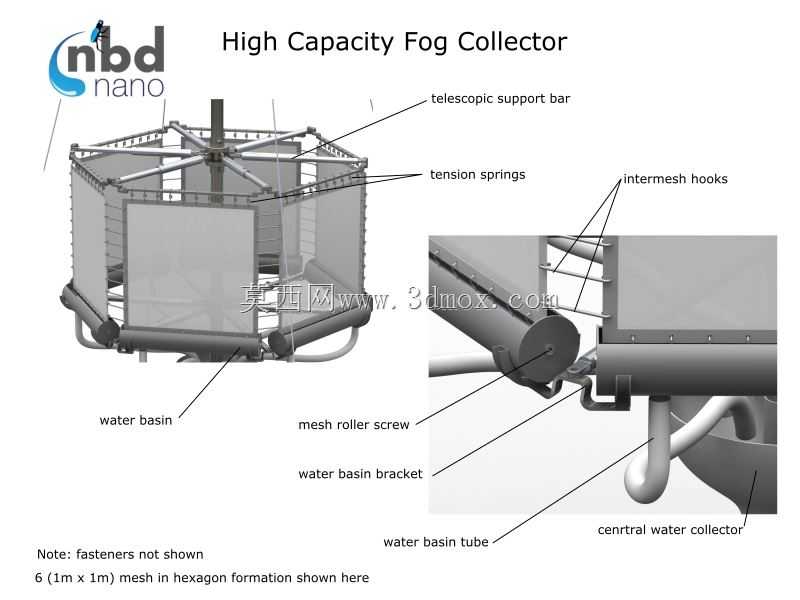

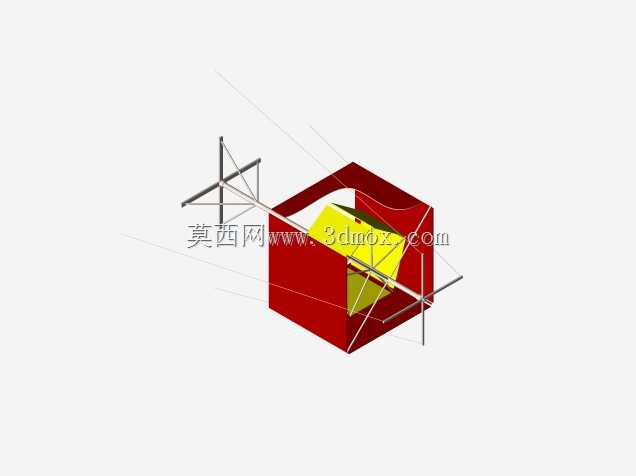

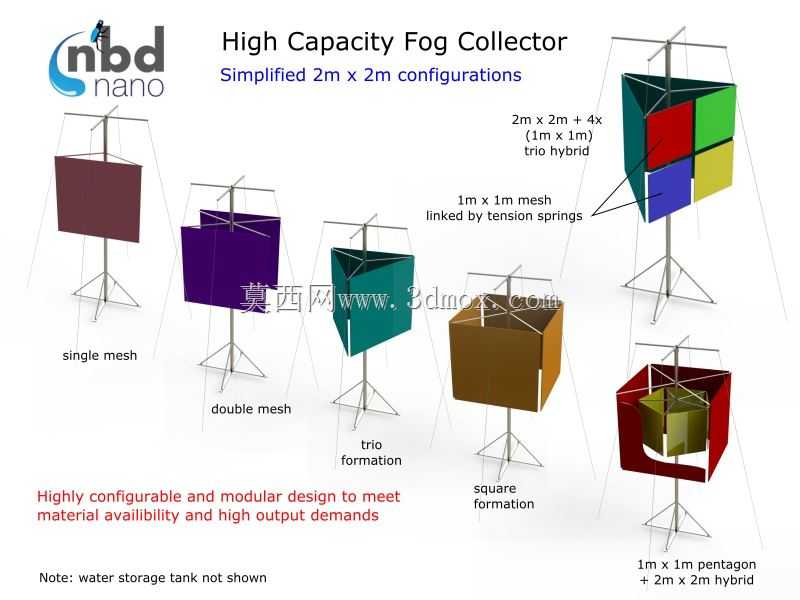

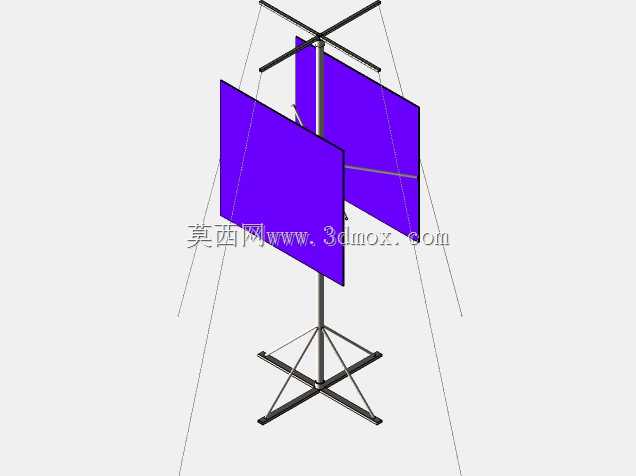

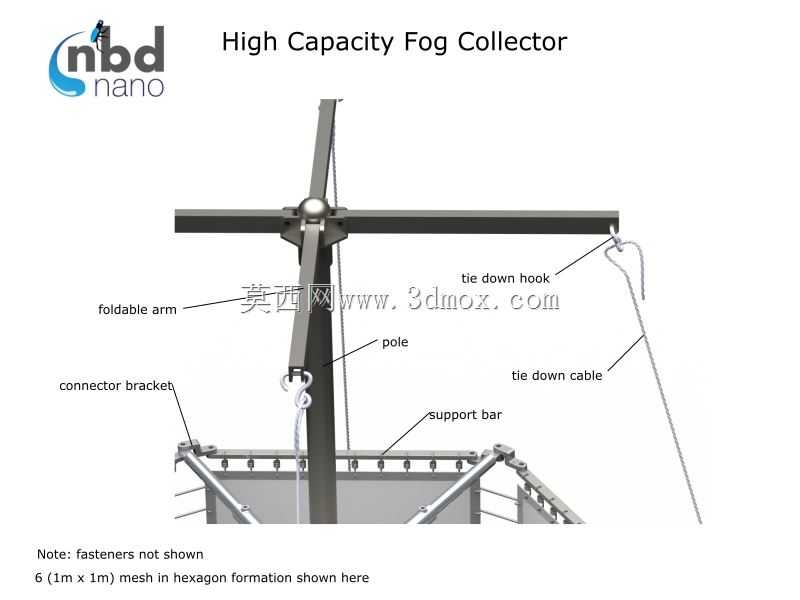

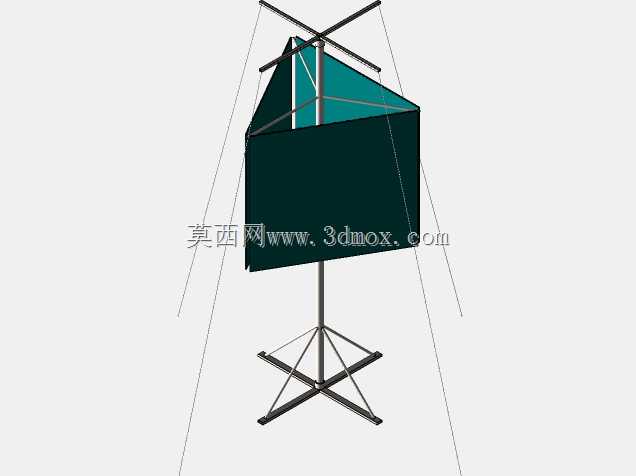

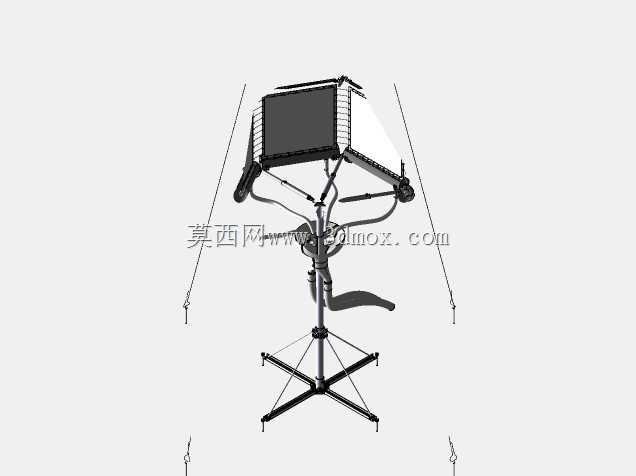

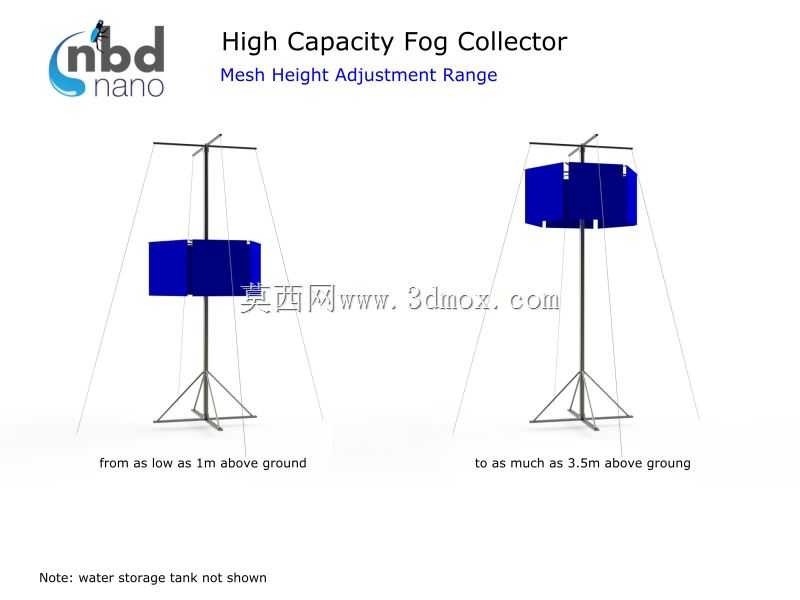

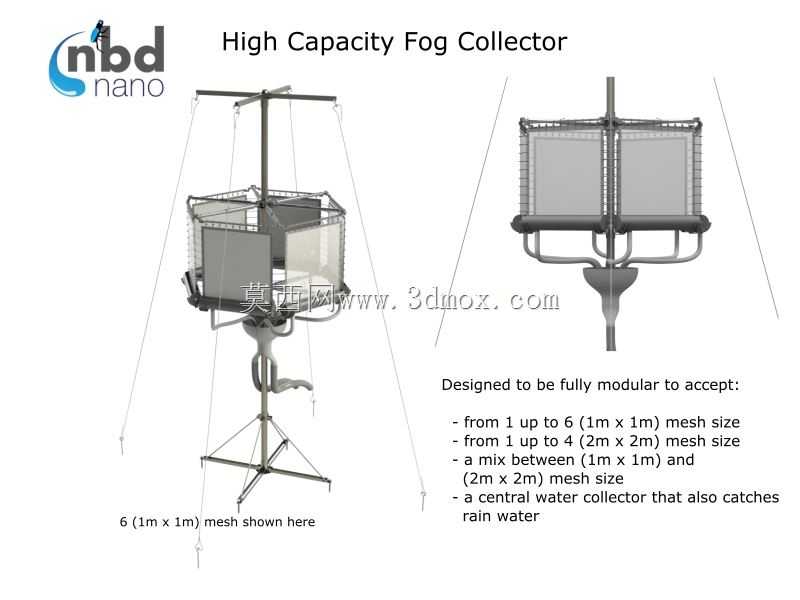

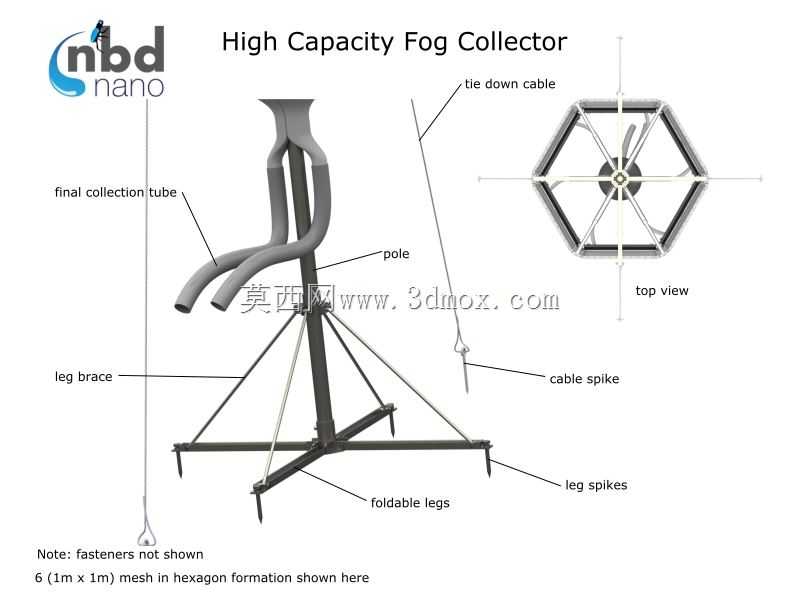

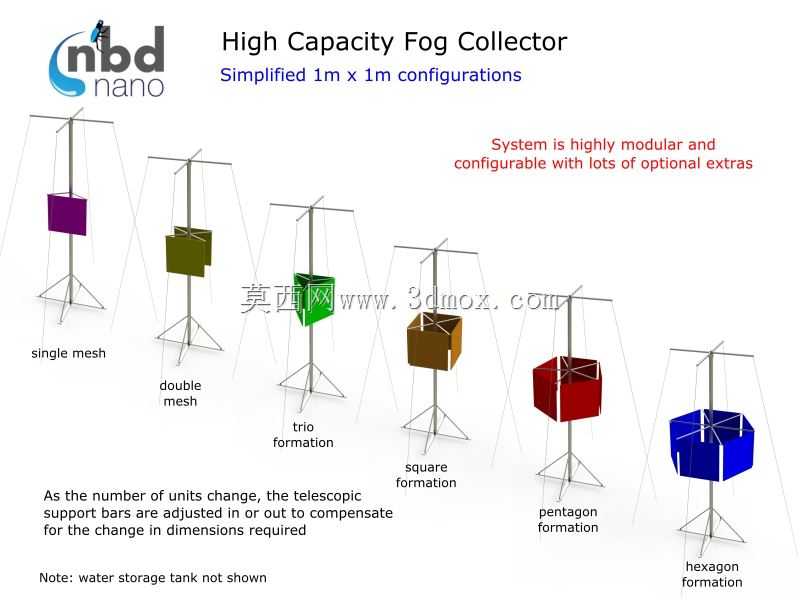

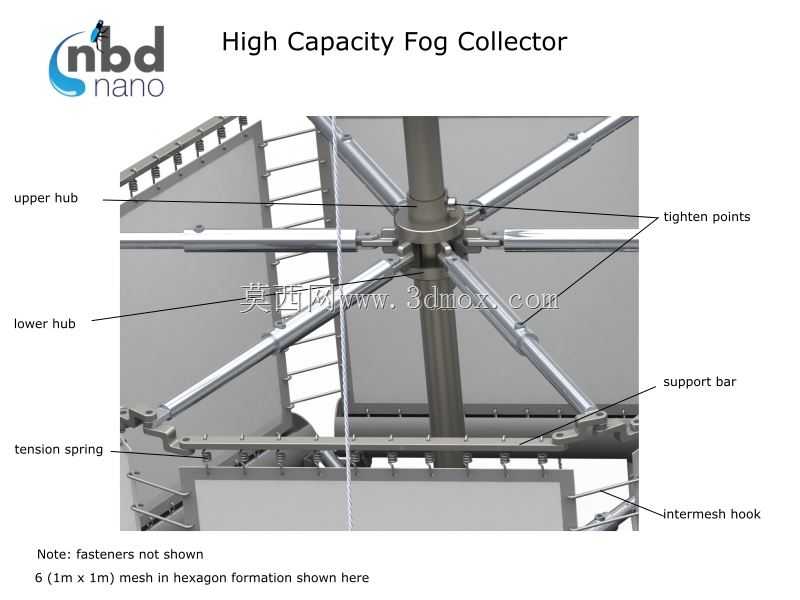

这款大容量雾水收集装置主要面向干旱多雾的山地、沿海缺淡水区域、海岛驻防点位以及偏远山区零散聚居点设计，核心用途是从流动的雾气中捕集凝结液态淡水，同时可兼顾降雨场景下的雨水收集，为无稳定供水条件的区域补充生产生活用水，也可用于野外科考站点、生态观测站的自持供水配套，降低远距离运水的成本与补给难度。装置采用全模块化的设计思路，整体结构无需定制特殊异型构件，可依托常规标准五金件完成组装，所有部件均可拆分后装入标准运输箱转运，无需大型吊装设备即可在作业现场完成搭建，适配交通不便的偏远区域部署需求。结构核心的捕集单元支持灵活配置，可根据现场雾期时长、年均雾浓度、风力等级选择适配的网面组合方案：既可以搭载1至6块1m×1m规格的捕集网面，适配风力较强、雾浓度中等的高海拔区域，降低整体风阻提升结构抗风稳定性；也可搭载1至4块2m×2m规格的捕集网面，适配风力平缓、雾浓度较高的沿海低海拔区域，最大化单位占地面积的捕水效率；还可混合搭配两种尺寸的网面，平衡抗风性能与捕水效率，同时可加装中央集水模块同步实现雨水的导排收集，提升全场景下的水资源获取能力。装置底部采用三脚架支撑结构，搭配张紧拉索与地钉完成固定，可承受70英里每小时的风力冲击，适配1-3.5米的安装高度调节范围，可根据现场地面起伏、植被遮挡情况调整网面高度，避开障碍物对雾气流场的干扰。捕集网面通过焊接支架与张紧拉杆固定，可在长期运行中保持网面张紧度，避免网面松弛导致的凝结水滑落流失；导水结构采用中央汇流设计，网面凝结的水滴沿导流槽汇入中央集水腔，再通过外接管路输送至储水设施，整个导水路径无多余弯折，可减少输水过程中的水量损耗。滚筒杆件可在水池中完成卷网收纳，便于非雾期的设备维护与部件存储，所有连接节点均采用标准螺母螺栓组件紧固，无需专用工具即可完成部件更换与结构调整，降低现场运维的技术门槛。
