农机用快接式无锁挂钩连接构件

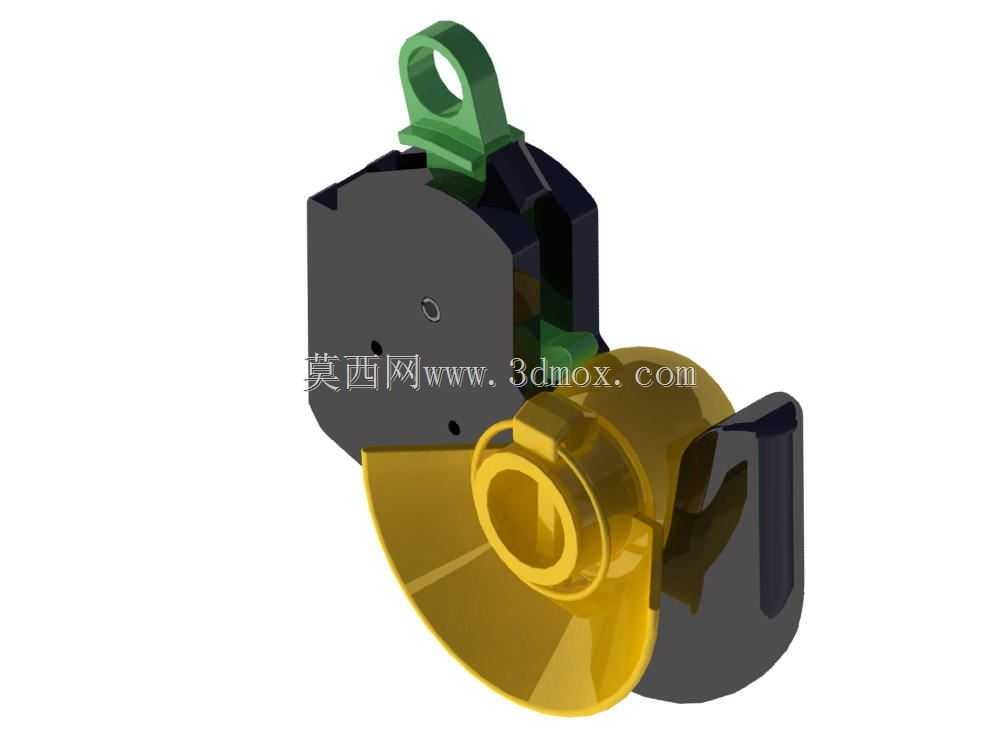

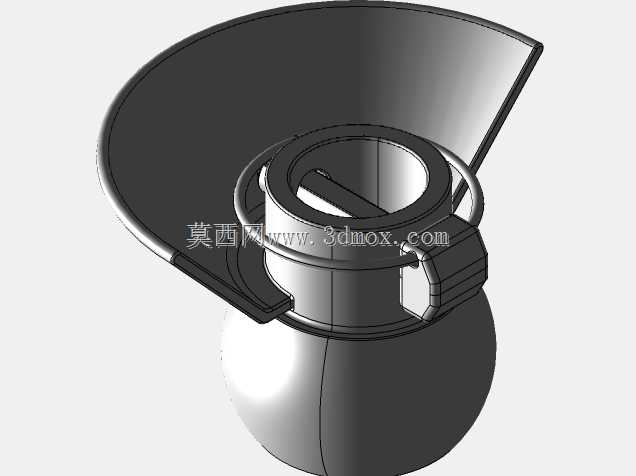

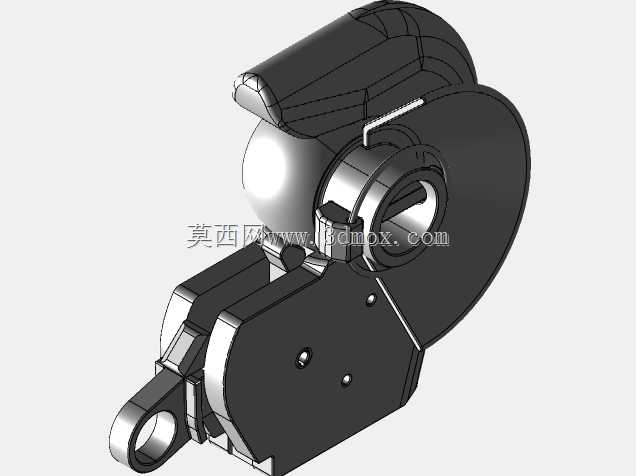

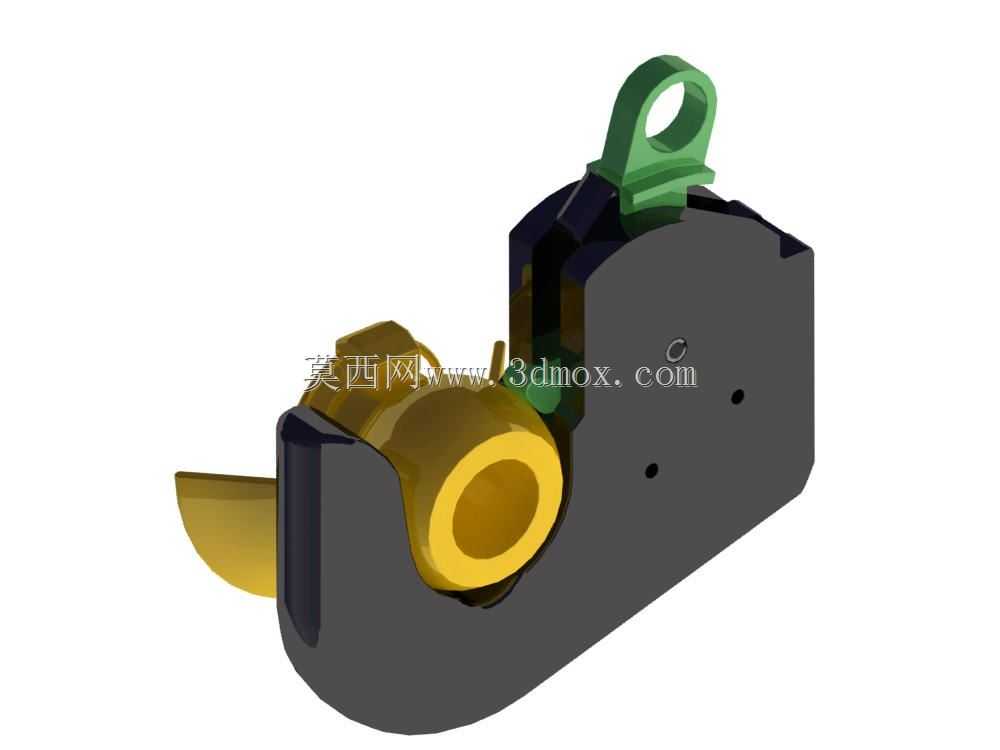

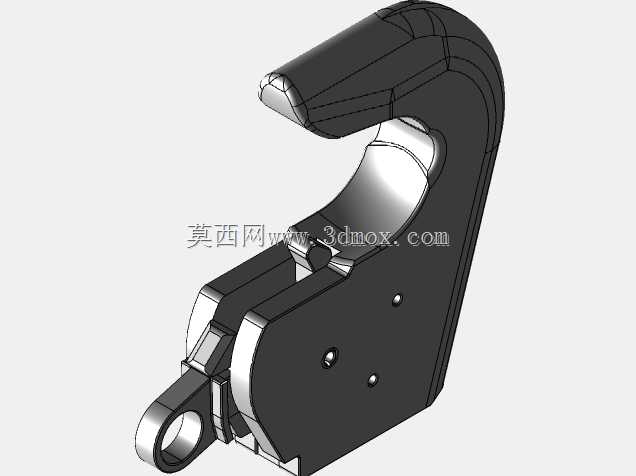

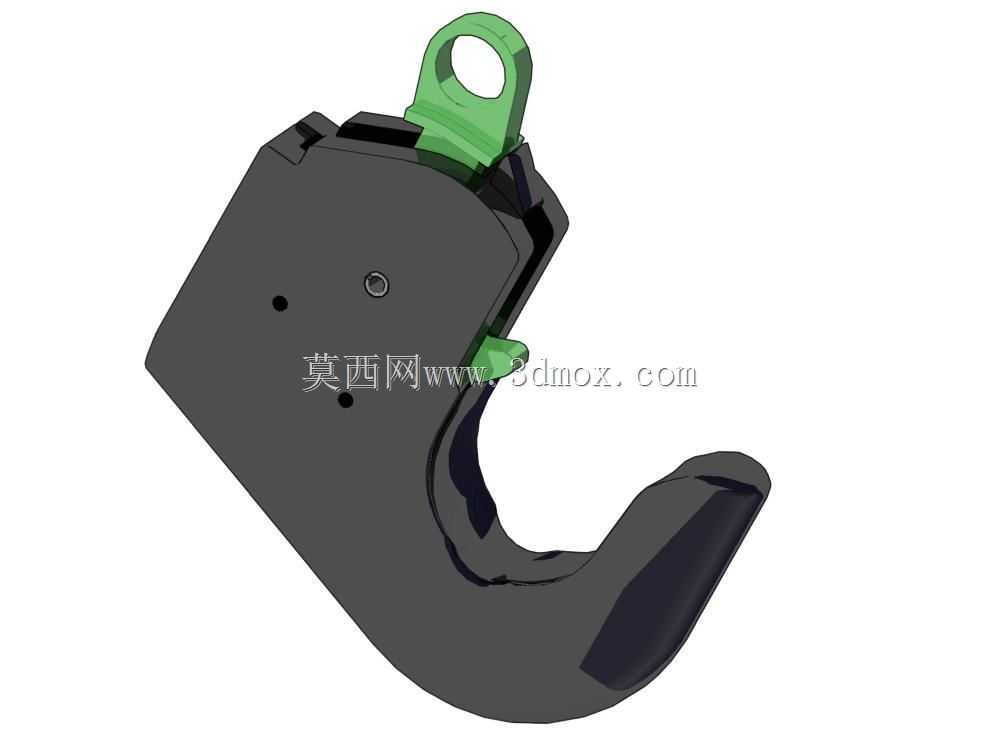

这款快接挂钩构件主要面向农用作业机械的挂接场景设计，可适配多类农用机具的快速挂载需求，在农机转场作业、机具切换的场景中，能够大幅缩减挂接操作的耗时，降低操作人员的作业强度，无需额外辅助工具即可完成挂接与脱开操作，适配田间复杂作业环境下的快速换装需求。构件分为两个配对使用的功能部分，一侧带吊挂环结构用于与机架端固定铰接，另一侧带喇叭口导向结构用于与机具端对接，导向结构采用大倾角扩口设计，能够在对接存在一定位置偏差时自动引导对位，降低对位操作的精度要求，适配田间作业时设备对位存在晃动偏差的实际工况。无锁式的结构设计省去了额外的锁止操作步骤，依靠构件自身的型面卡合实现挂接后的限位，挂接状态下可承受作业过程中的纵向拉力与横向摆动载荷，型面配合处做了圆弧过渡处理，避免应力集中导致的构件变形或断裂，适配农机作业时的颠簸、振动工况。设计过程中充分考虑了安装边界的适配性，吊挂环的内孔尺寸适配常规农机机架的挂接销轴直径，对接端的安装基面预留了标准螺栓固定孔位，可直接适配多数现有农用机具的挂接安装位，无需对原有设备做额外改造即可替换使用。构件整体外形紧凑，突出部分均做了圆角钝化处理，避免作业过程中剐蹭作物或勾挂杂草，外露的功能型面做了加厚处理，提升长期使用过程中的耐磨性能，反复挂接脱开后仍能保持稳定的配合精度，不会因磨损出现松脱或卡滞问题。配对构件的配合间隙经过合理设定，既保证挂接操作的顺畅性，又避免间隙过大导致作业过程中出现异常晃动冲击，降低作业时的噪音与构件疲劳损耗，可满足旱地、水田等不同作业环境下的挂接使用需求，适配播种、植保、运输等多类农机作业环节的机具挂接场景。
