宽幅折叠式农田旋耕作业机具结构设计

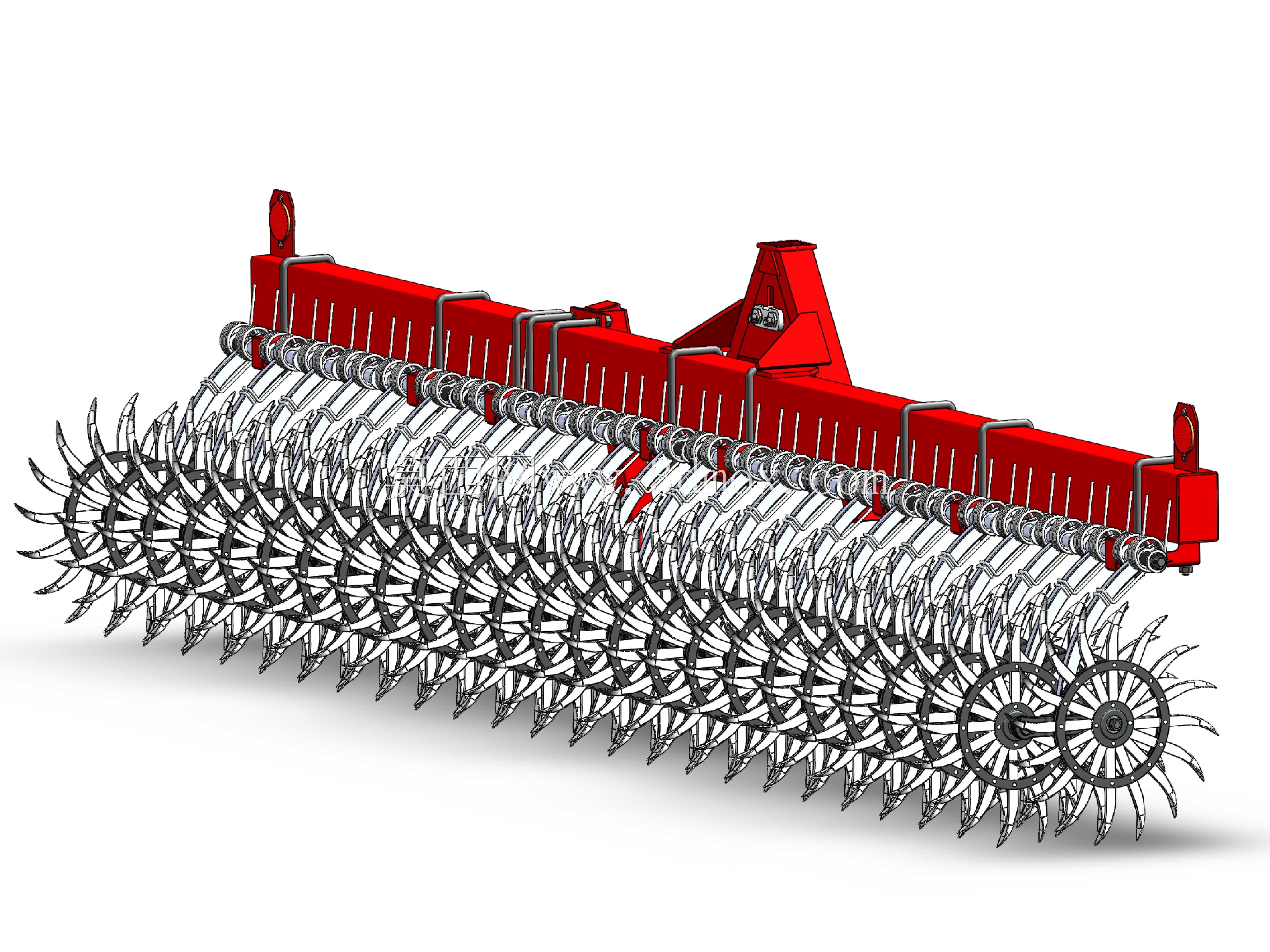

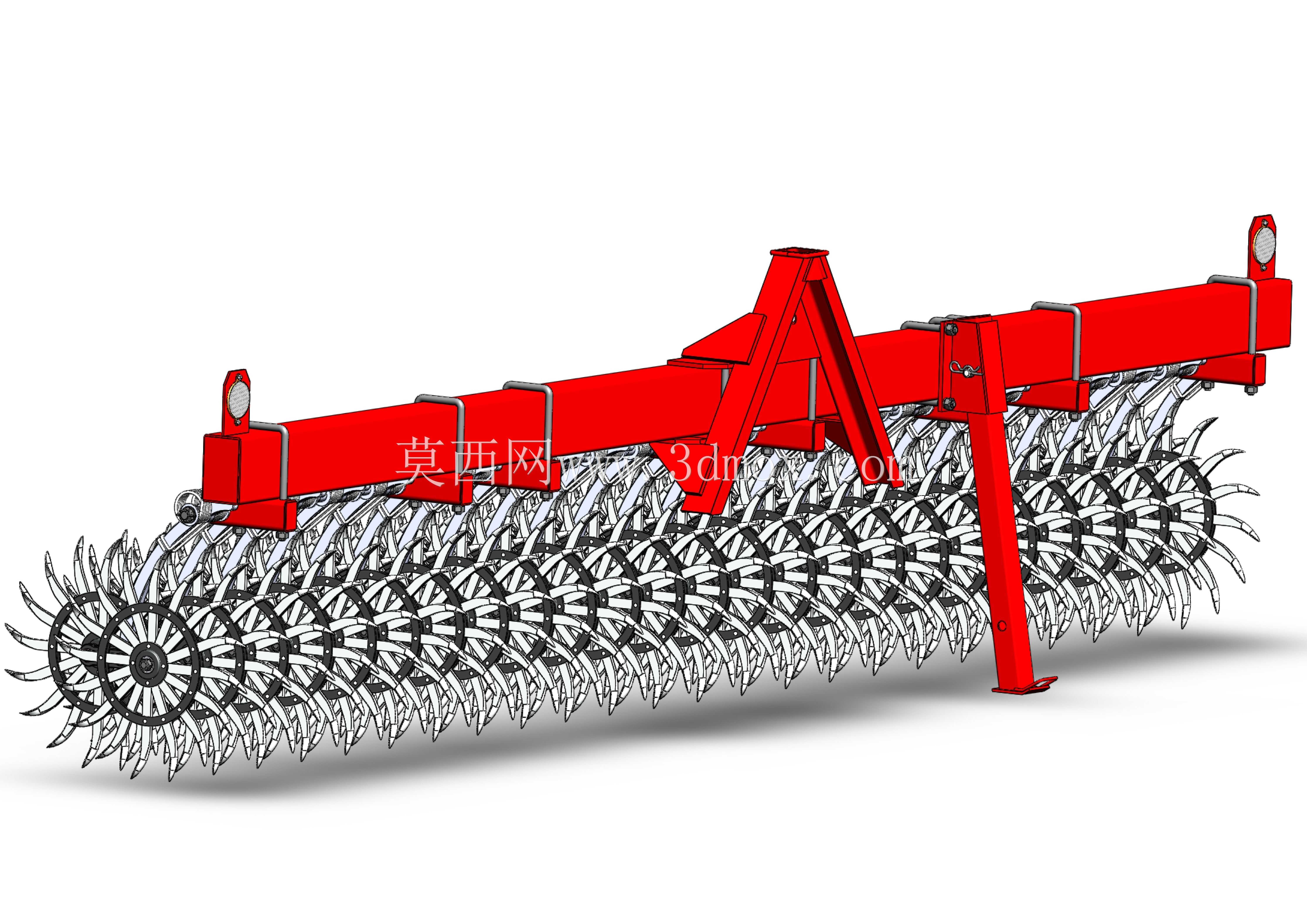

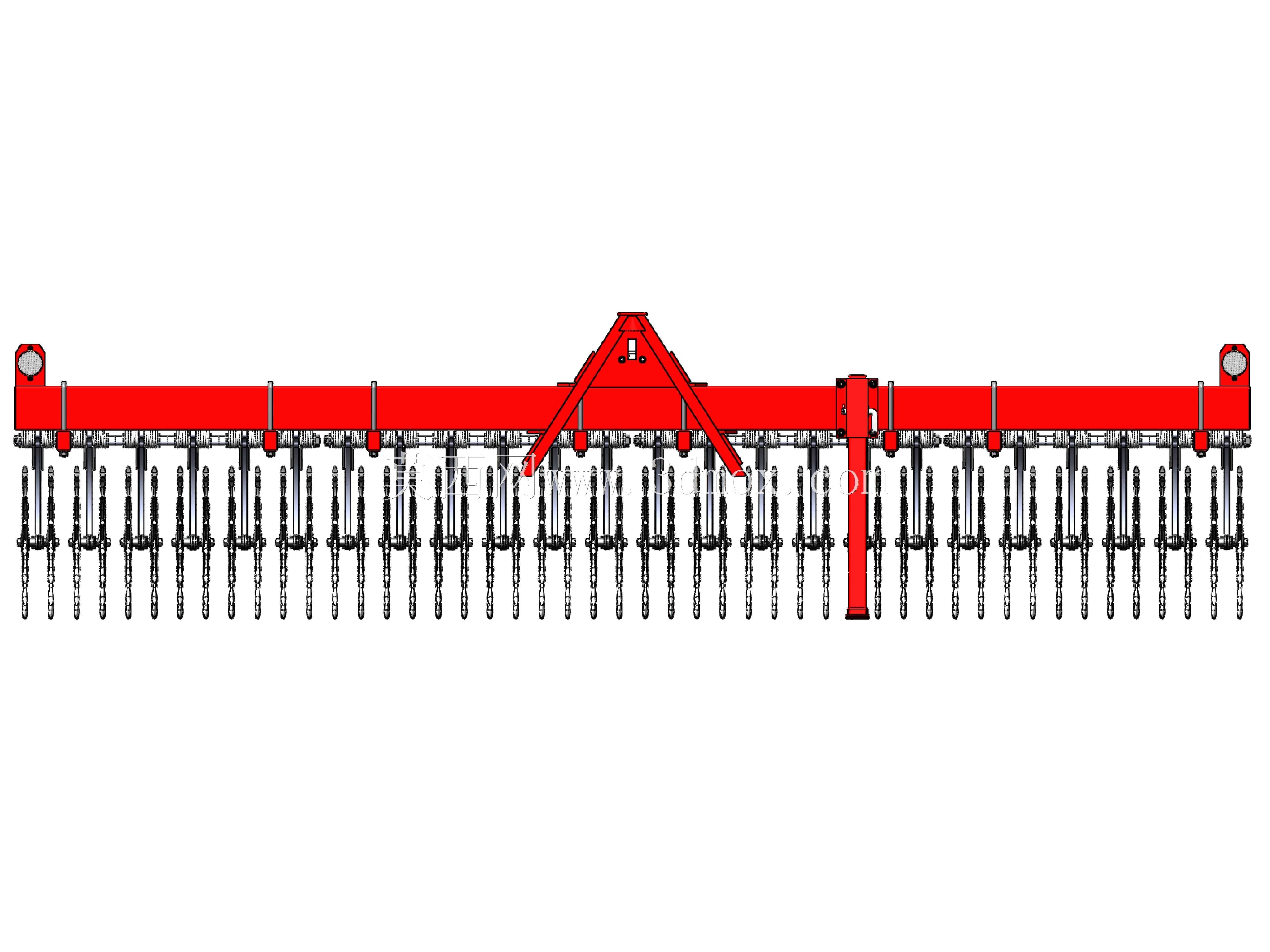

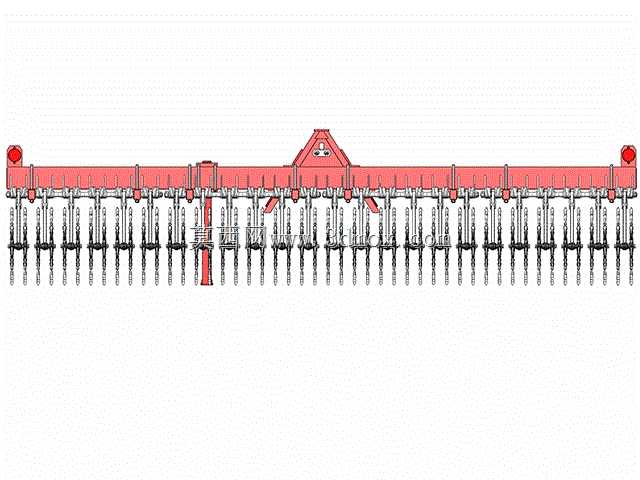

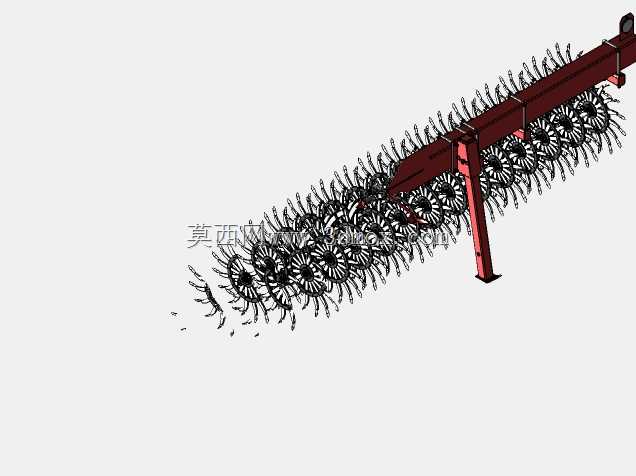

该款旋耕机具是适配大马力拖拉机后置悬挂系统的农田耕整作业核心装备，主要应用于大田作物播种前的土壤整理环节，可在旱地、水田等不同耕作场景下完成根茬粉碎、土壤破碎、地表平整的联合作业，替代传统犁耕+耙地的多工序作业模式，大幅缩短农忙时段的整地周期，降低农机进地作业的压实影响范围。从功能设计来看，整机采用对称式宽幅作业布局，作业幅宽覆盖多垄种植行距，单次进地即可完成大宽度范围的土壤切削，刀轴总成沿横梁等距排布，每把旋耕刀按照螺旋线相位差安装，作业过程中可逐次切入土壤，避免同时切削带来的负载冲击，有效降低拖拉机动力输出轴的峰值载荷，刀座采用加厚耐磨钢材焊接固定，可承受碎石、根茬带来的硬性冲击，减少作业过程中的刀座断裂故障。上部悬挂架采用三点式连接结构，完全匹配拖拉机后悬挂的标准安装尺寸，上拉杆连接点设置多档位调节孔位，可根据作业深度需求调整机具前倾角度，保证不同土壤质地条件下的耕深稳定性；两侧传动箱采用闭式齿轮传动结构，将拖拉机动力输出轴的动力均匀传递至整根刀轴，传动效率高且密封性能可靠，可避免水田作业时泥水侵入传动腔造成的零件磨损。整机框架采用矩形钢管焊接成型，主梁厚度满足大负载作业的强度要求，两侧设置可折叠的延伸段，道路转运时可向上折叠收拢，缩小整机横向宽度，满足乡村道路的通行限宽要求，作业时展开锁定即可达到额定作业幅宽；后部设置平整拖板，随刀轴作业同步浮动，可将旋耕刀抛出的碎土刮平压实，形成细碎平整的种床基底，满足后续小麦、玉米等大田作物的播种作业地表要求。设计过程中重点考虑了不同区域的土壤适配性，刀轴转速可通过更换传动箱齿轮实现多档位调整，黏重土壤区域可选用高转速档位强化碎土效果，沙壤土区域可选用低转速档位降低动力消耗，整机重心沿悬挂中心对称分布，悬挂后不会出现单侧偏载问题，保证拖拉机行驶与作业过程的稳定性。
