法兰连接式直通球阀结构设计

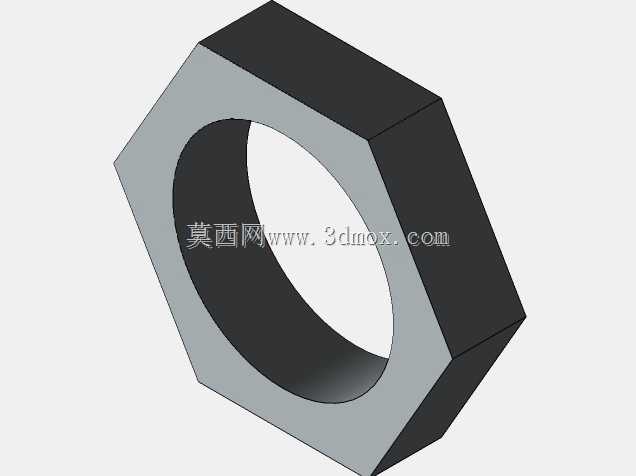

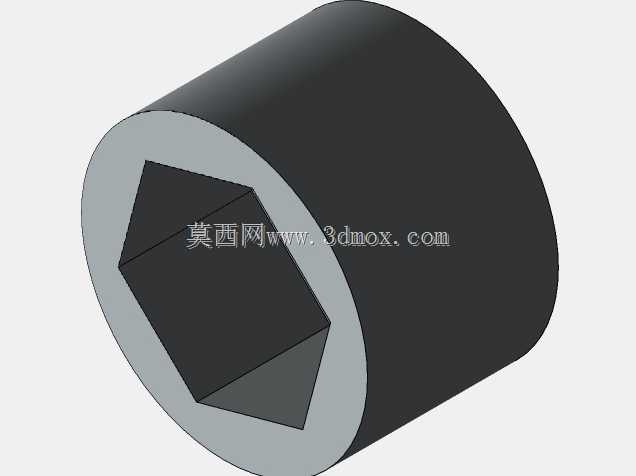

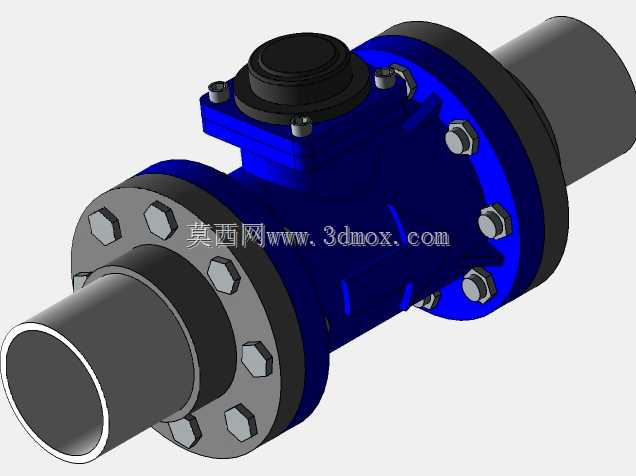

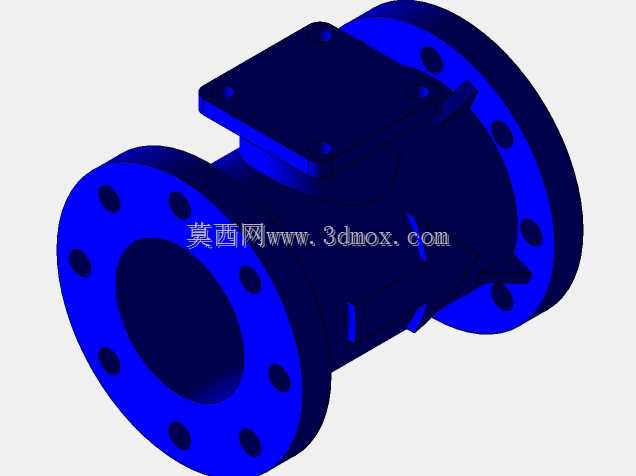

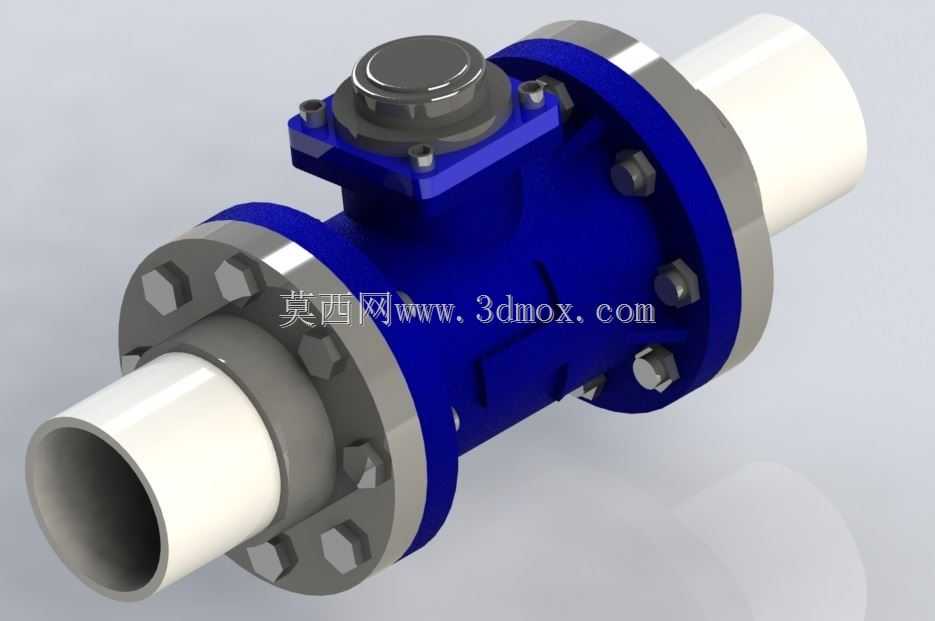

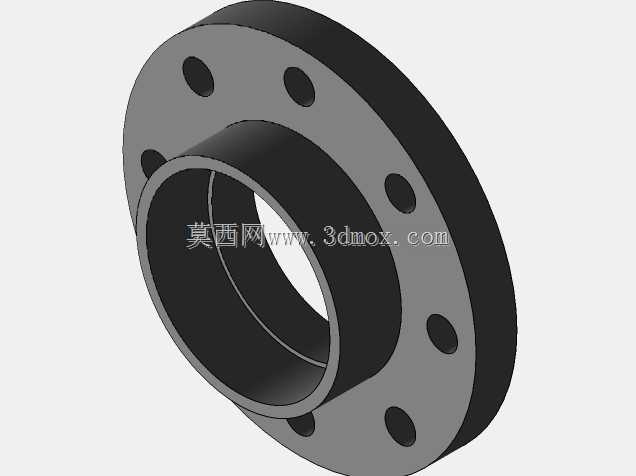

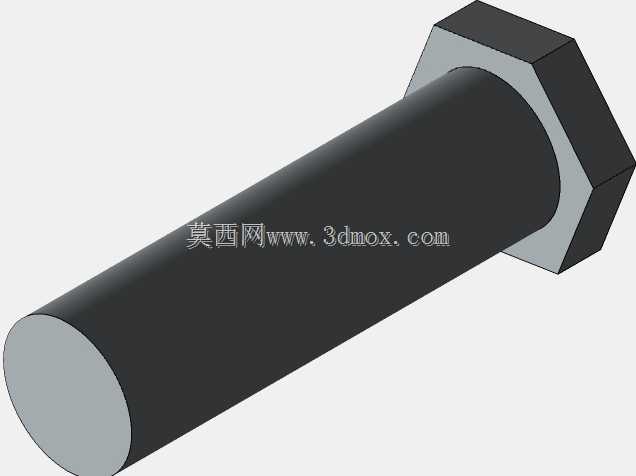

这款法兰连接式直通球阀主要应用于工业流体输送管路系统中，可适配净水处理、化工介质输送、暖通循环、市政给排水等多个场景的管路通断控制需求，能够在额定压力范围内实现管路介质的快速截断与导通，相比传统闸阀、截止阀，其流道通畅阻力小，开关行程短操作便捷，适合需要频繁启闭操作的管路工位。产品整体采用直通式流道设计，两端为标准法兰对接结构，可直接与同公称通径的管路法兰通过螺栓紧固连接，安装时无需额外加工转接接头，对接面的密封槽可适配常规橡胶或金属缠绕垫片，能够保证连接位置在承压状态下无介质渗漏。阀体主体采用分体式螺栓紧固结构，中部法兰边通过周向均布的内六角螺栓实现上下阀体的锁紧，既保证了阀体整体的结构强度，也便于后期拆解维护内部密封件与阀芯组件。顶部设置的阀盖结构集成了阀杆密封与操作端安装位，可适配手动手柄、气动执行器、电动执行器等多种驱动部件，满足不同自动化程度的管路控制需求，阀杆位置采用多重密封结构设计，可避免介质从阀杆转动间隙处出现外漏问题。阀芯采用通孔式球体结构，全开状态下介质流道与管路通径完全一致，不会出现介质截流、压降过大的问题，同时球体表面做高精度研磨处理，与阀座密封面紧密贴合，截断状态下可实现零泄漏密封效果。从安装边界来看，这款4英寸通径的球阀整体轴向长度适配常规工业管路的安装预留空间，法兰盘的螺栓孔位置、孔径均匹配对应压力等级的法兰标准，阀体最大外径处预留足够的螺栓拆装操作空间，顶部驱动端的连接尺寸符合通用阀门执行器安装标准，无需额外定制转接件即可完成驱动部件的装配，能够直接替换同规格的老旧管路阀门，降低管路改造的施工成本与适配难度。在实际使用中，这款球阀可适配水、弱腐蚀性流体、油品等多种介质，操作时仅需将驱动端旋转90度即可完成全开或全关动作，阀位状态直观易辨，日常巡检时可快速判断阀门的工作状态，减少管路运维的排查工作量。
