筒式液压金属滤网过滤元件结构设计

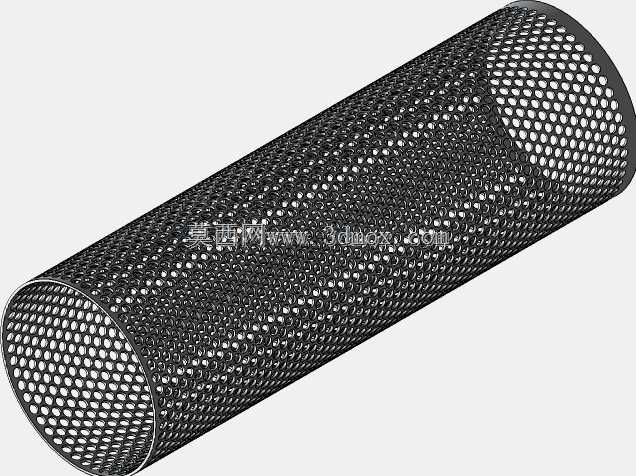

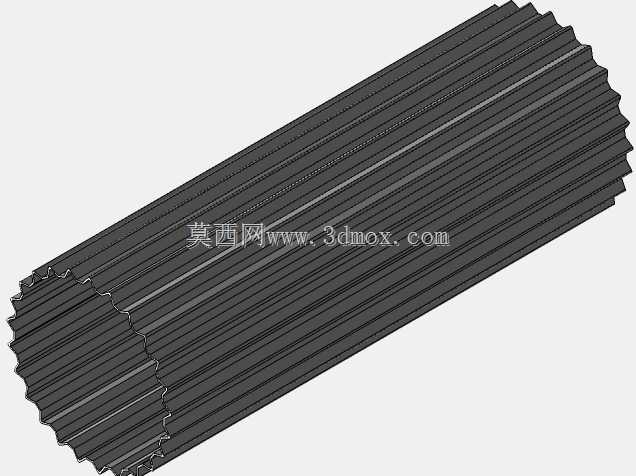

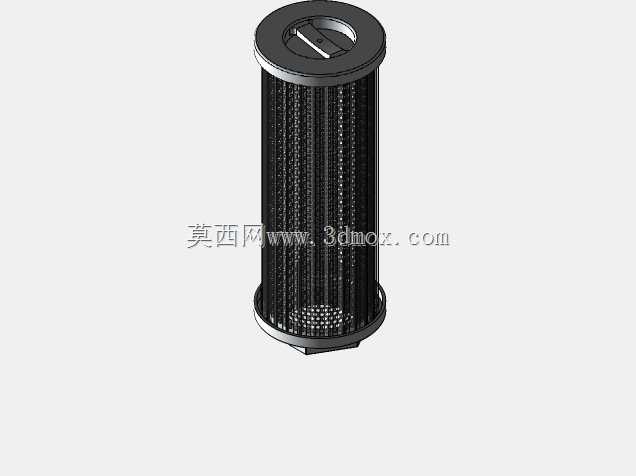

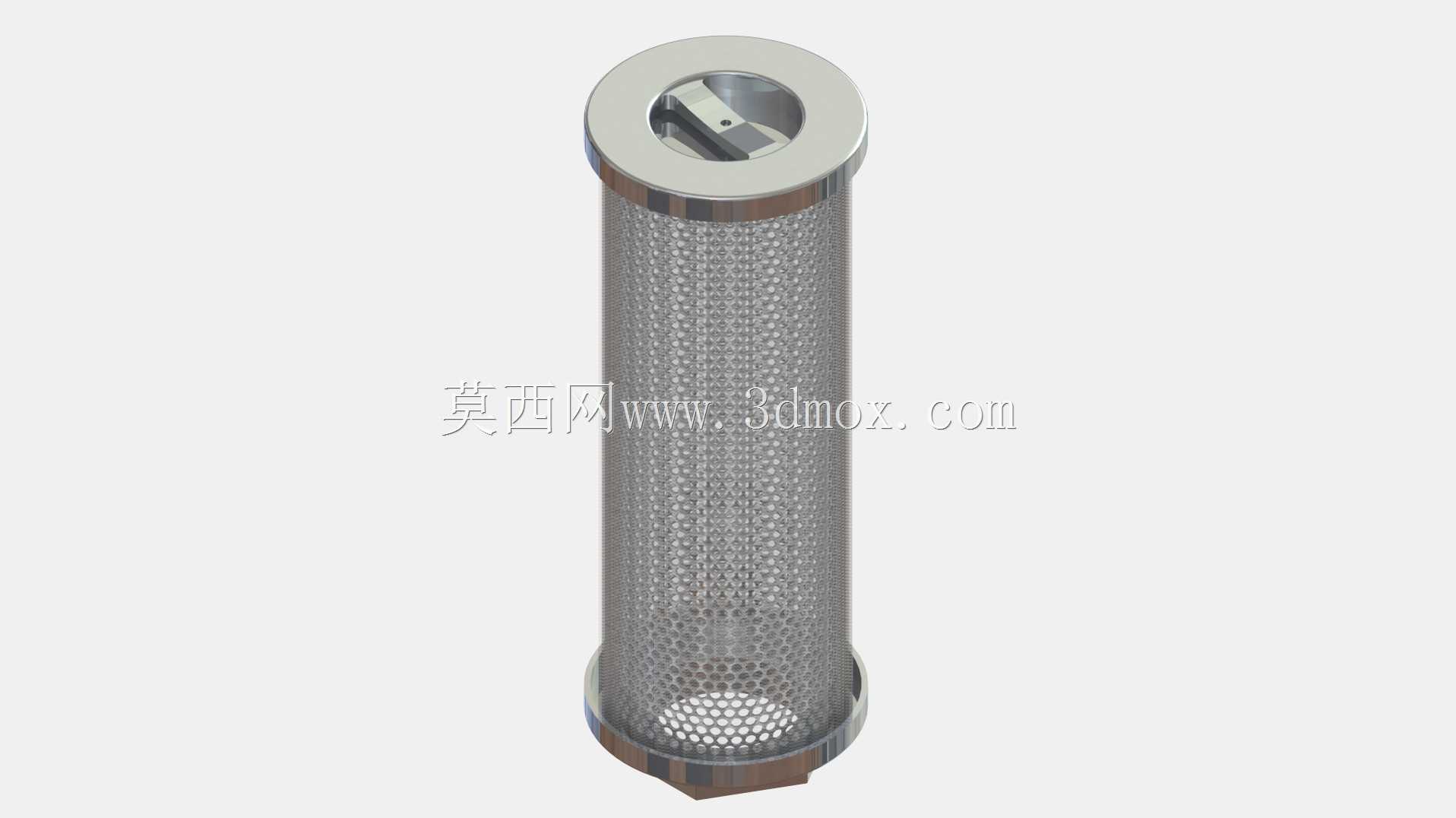

在液压系统的运维与设计环节中，油液清洁度直接决定了泵、阀、油缸等核心元件的使用寿命，这类筒式金属过滤元件，是压力管路、回油管路中最常用的净化单元，常被布置在油箱出油口、执行元件回油端、伺服阀前置保护位，适配工程机械、工业液压站、机床液压系统等多类场景，用来拦截油液中混入的金属磨屑、密封胶渣、外界侵入的粉尘颗粒，避免杂质卡滞阀口、划伤泵体配合面、堵塞节流孔，从源头降低液压系统的故障概率。这款过滤元件采用通体金属网烧结结构，相比纸质滤芯拥有更高的结构强度，可承受更高的压差冲击，同时支持反复清洗复用，适合大流量、杂质含量较高的开式液压系统使用。端部采用一体式金属端盖密封结构，端盖上预留的卡位结构可直接和过滤器壳体的定位槽配合，安装时无需额外调整角度，推入后旋转即可完成锁紧，能避免通油过程中滤芯被液流冲偏导致的旁通泄漏。设计时特意在端盖集成了3PSI开启压力的旁通阀结构，当滤网表面附着杂质过多、进出油侧压差超过设定值时，旁通阀会自动开启，让油液不经过滤直接通流，避免滤芯被压溃、下游出现供油不足导致的执行元件失速问题，旁通阀的弹簧刚度经过匹配，既不会因为正常通流的压差误开启，也能在压差超标时及时响应，保障系统供油连续性。滤筒的通流外径适配3.2英寸规格的标准过滤器壳体内腔，滤网的网孔目数经过流量匹配计算，在保证过滤精度的前提下尽可能降低通流阻力，避免不必要的压力损失；筒身的金属支撑网采用冲孔结构，从内侧贴合精密滤网，给滤网提供径向支撑，避免高压差下滤网出现凹陷、破损，两端的密封胶圈槽预留了标准O型圈的安装位，可保证滤芯和壳体之间的静密封可靠性，杜绝未过滤油液从侧边缝隙短路流向下游。建模过程中对滤网的网孔排布做了简化阵列处理，既还原了产品的真实外观结构，也能在装配验证时准确检查滤芯和壳体的配合间隙、安装行程，避免实际生产装配时出现尺寸干涉，端盖上的旁通阀流道也做了等比例还原，可用于后续的流场仿真分析，验证不同流量下的通流阻力特性。
