侧出弯口流体过滤净化装置结构设计

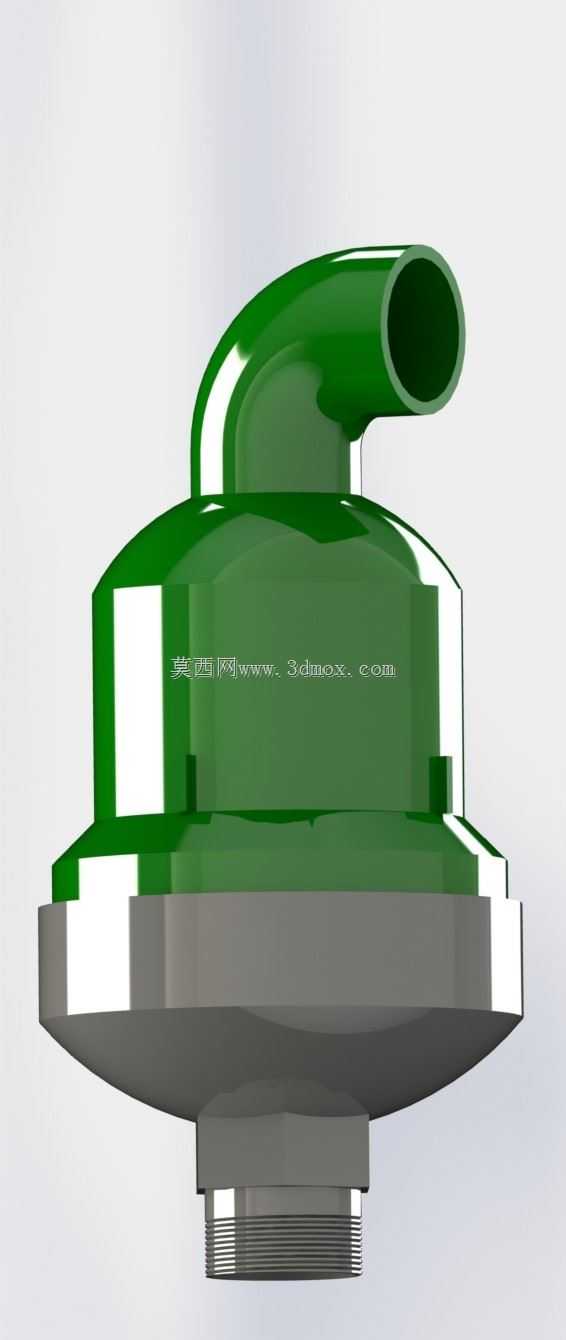

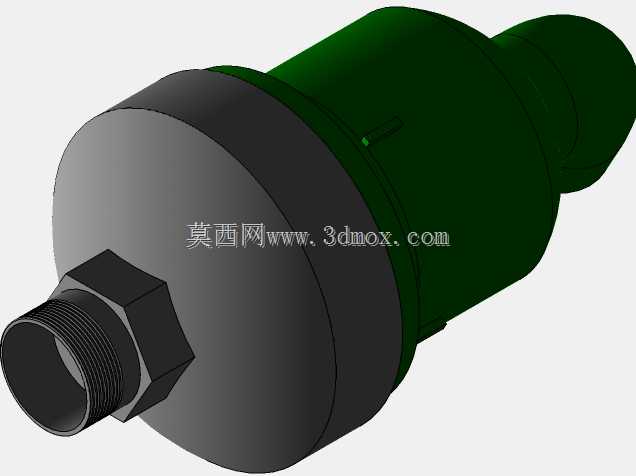

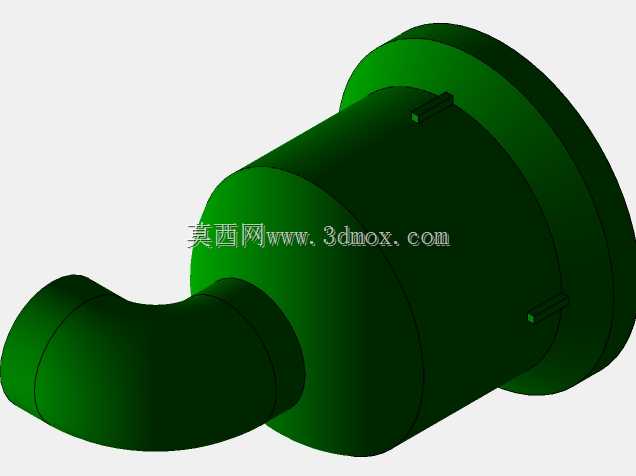

这款侧出弯口结构的过滤装置，主要适配民用供水、小型工业循环管路、园艺灌溉系统的末端或支路过滤场景，用来拦截流体中的固体颗粒杂质，避免下游的阀门、喷头、精密仪表等部件被杂质卡滞、磨损，保障整个管路系统的长期稳定运行。从结构设计来看，装置下部采用外螺纹接口作为进水端，螺纹段的长度经过适配常规管路安装深度的考量，安装时可以直接拧入对应规格的内螺纹管路接头，不需要额外加装转接件，底部的六角结构预留了标准扳手的夹持位，现场安装时可以直接用普通活动扳手或开口扳手完成紧固，不需要定制专用工装，能有效降低现场安装的操作难度。装置中部的腔体采用大容积渐变结构设计，相比直筒式过滤腔，这种下窄上宽的腔体结构可以让流体进入腔体后流速自然降低，依靠重力沉降作用先将大颗粒杂质沉积在腔体下部，减少上部过滤元件的负载，延长过滤元件的清洗或者更换周期。上部的侧出弯口采用90°平滑圆弧过渡，没有直角弯折结构，能最大程度降低流体转向时的局部阻力损失，减少管路系统的压损，避免流体在弯折处形成湍流造成的额外能耗，弯口的内径与进水端通径保持一致，不会出现通径缩径影响管路整体流量的问题。上盖与下部腔体的连接采用法兰式压合结构，配合周向的密封槽安装密封圈，能保证腔体在额定工作压力下不会出现渗漏，同时这种快拆式的连接结构，在需要清理内部过滤元件的时候，不需要将整个装置从管路上拆下来，只需要松开压合结构就能打开上盖取出过滤元件，维护操作十分便捷。整体外形的最大外径控制在常规管路安装的预留空间范围内，侧出弯口的高度经过优化，安装后不会与周边的管路支架、墙面等结构产生干涉，不管是水平管路还是垂直管路都能适配安装，装置外表面的光滑圆弧过渡设计，没有容易积留污物的直角死角，日常清洁维护时只需要擦拭外表面就能保持整洁，适合在对卫生条件有一定要求的供水、灌溉等场景使用。
