管路用水平液体遮光阻流构件

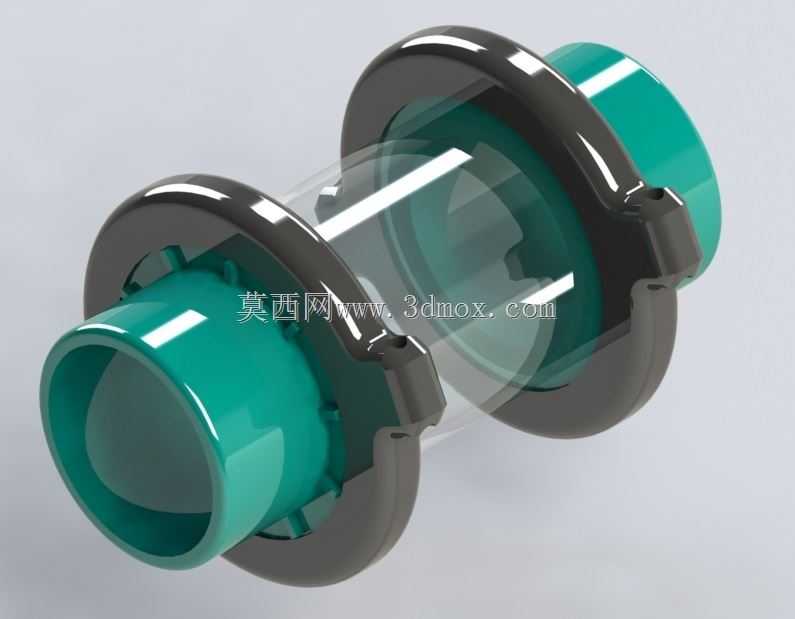

该构件主要应用于中小通径流体输送管路中，针对需要避光输送的光敏性液体工况设计，常见于实验室液路系统、小型化工试剂输送管线、医用流体配送回路等场景，可在管路接驳位置同时实现管路对接、流体通视、光线阻隔的多重作用，避免管路内输送的光敏介质受光线照射发生变质、反应或性能衰减。从功能特性来看，构件两端为等径插接式接口，可直接与对应外径的柔性管路或硬管端头配合，接口外侧的环形凸缘结构可在管路套接后提供卡合限位，防止管路受流体压力冲击出现滑脱；中间段采用透明可视腔体设计，运维人员可直接透过腔体观察内部液体的流动状态、是否存在气泡或杂质沉积，无需额外加装视镜结构；腔体外侧的环形遮光罩采用非全包覆设计，既可以阻挡侧向环境光线直射腔体内的液体，又预留了观察窗口，兼顾遮光需求与状态观测需求。设计过程中，首先根据目标管路的通径要求确定两端接口的内外径尺寸，接口内径与管路通径保持一致，避免通径突变造成流体阻力增大或紊流产生；接口长度按照常规管路套接的密封要求设定，保证套接后有足够的接触面积实现静密封，无需额外加装密封件即可满足低压流体输送的密封要求。中间透明腔体的壁厚经过受力校核，可承受常规低压液路的工作压力，腔体与两端接口的连接位置采用圆弧过渡，减少应力集中，同时避免流体在转角位置形成滞留死区，防止介质长期沉积造成管路堵塞。外侧遮光罩采用分体卡合式结构，与腔体之间通过定位凸台配合，装配后不会随管路振动发生移位，遮光罩的边缘做了倒角处理，避免装配或运维过程中划伤操作人员或管路外壁。安装边界方面，构件整体为同轴对称结构，安装时无需区分方向，两端接口可直接对接同规格管路，整体轴向长度较短，可适配空间紧凑的管路排布场景，安装后不需要额外的固定支撑，依靠两端管路的支撑即可保持稳定；构件的最大外径位于遮光罩位置，排布管路时需要预留对应径向空间，避免遮光罩与周边管线或结构件发生干涉。日常运维过程中，可直接通过中间透明腔体观察内部流体状态，需要清理时可直接将构件从管路中拔出，拆分遮光罩与腔体后即可对内部流道进行冲洗，无清洁死角，可满足洁净度要求较高的流体输送场景使用需求。
