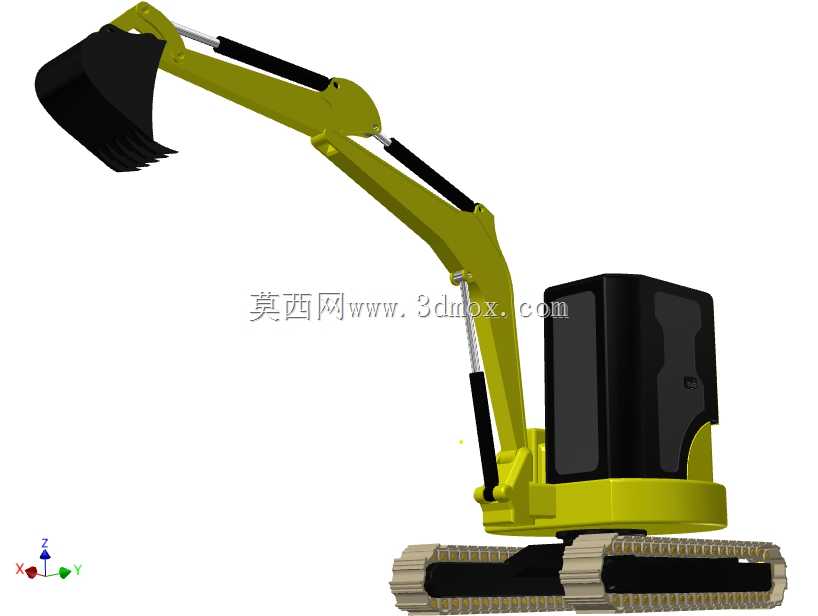

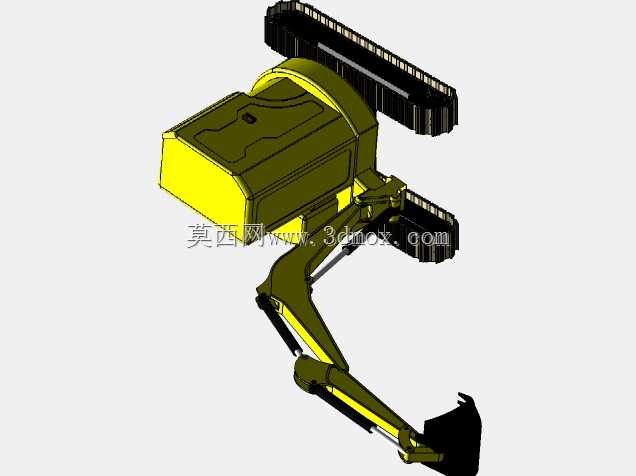

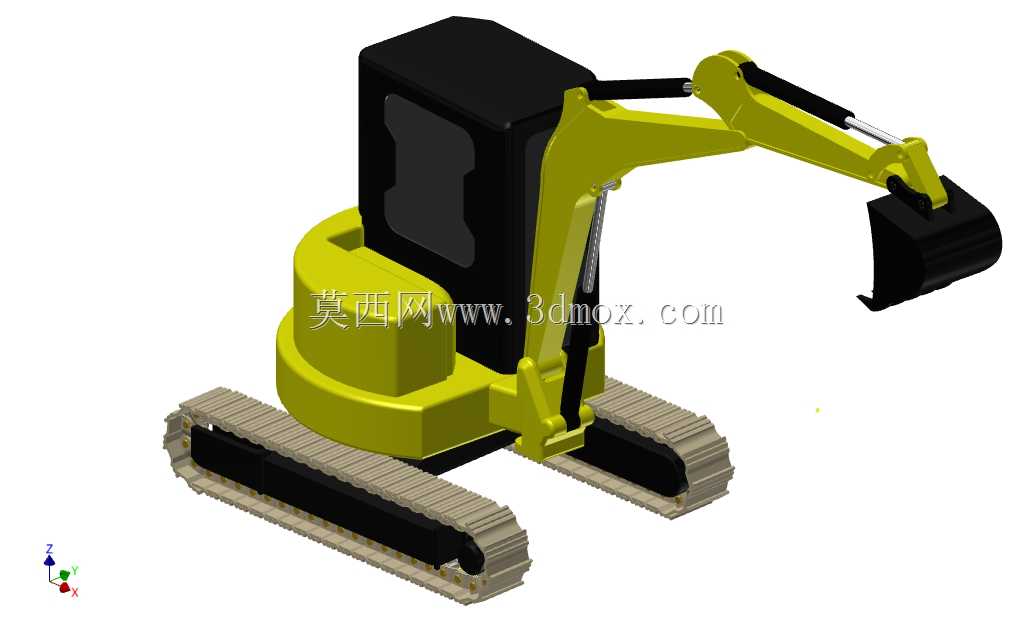

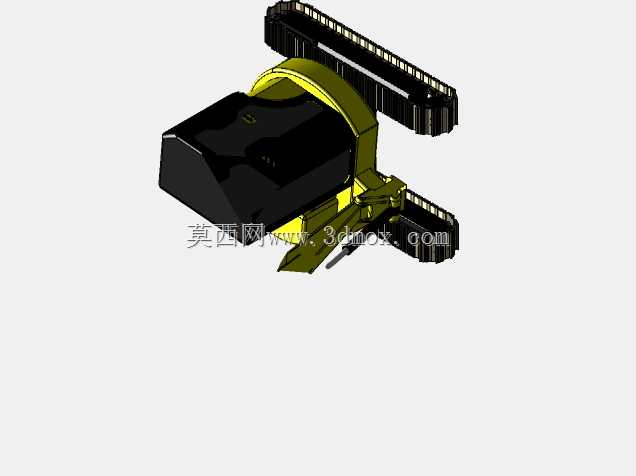

小型履带式反铲挖掘设备三维造型

这款小型履带式挖掘设备主要面向狭小空间作业场景设计，可广泛应用于城镇市政管线开挖、老旧小区改造土方作业、园林绿化苗木种植挖坑、室内拆除破碎、农田水利沟渠修整、小型矿山巷道作业等场景，相较于大中型挖掘机，其转场灵活、对作业面宽度要求低，能够在大型设备无法进入的狭窄区域完成施工作业，适配城市建成区、山地丘陵零散地块等复杂作业环境。设备采用无尾回转结构设计，上部车体回转时尾部不会超出履带底盘的边界范围，在紧邻墙体、管线、围挡的受限空间内作业时，无需反复调整机身站位即可完成回转卸料，大幅降低狭小空间作业的操作难度，同时避免尾部碰撞周边障碍物的风险。行走部分采用橡胶履带底盘设计，接地比压远低于钢制履带，在城市铺装路面作业时不会破坏沥青、混凝土路面表层，同时具备更强的地形通过能力，可在泥泞、松软、起伏不平的非硬化场地稳定行走，不会轻易出现陷车问题。工作装置为反铲式结构，由动臂、斗杆、挖斗以及配套的液压油缸组成，各铰接点的运动行程经过匹配调校，可实现挖掘、提升、回转、卸料的连贯作业循环，挖斗切削角度经过优化，切入土层时阻力更小，针对松散土方、砂石、回填土等常见作业介质具备良好的挖掘效率，动臂支持偏转调节，可在机身不移动的情况下完成侧边区域的挖掘作业，进一步适配狭窄沟槽的开挖需求。驾驶室采用紧凑化布局，在控制整机外形尺寸的前提下预留了足够的操作空间，视野覆盖范围经过设计，操作人员可清晰观察到挖斗作业点、履带周边以及回转区域的状况，降低作业过程中的视觉盲区。整机外形尺寸控制严格，宽度适配狭窄通道通行要求，上部车体高度满足低矮空间作业的通过性，各液压管路的排布沿结构件内侧布置，避免作业过程中被碎石、障碍物剐蹭损坏，铰接部位的连接结构预留了足够的安装与维护空间，可方便日常的润滑保养与易损件更换。液压系统采用多回路独立设计，行走、回转、工作装置的动作可实现复合操作，作业过程中可同时完成动臂提升、回转、斗杆收放的联动，提升作业循环效率，整机重心经过优化布置，在满斗举升、侧方挖掘的极限工况下依然能够保持足够的稳定性，不会发生倾翻风险。
