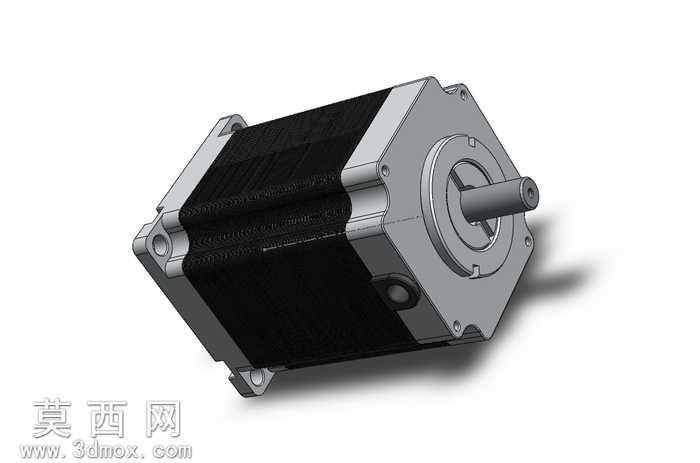

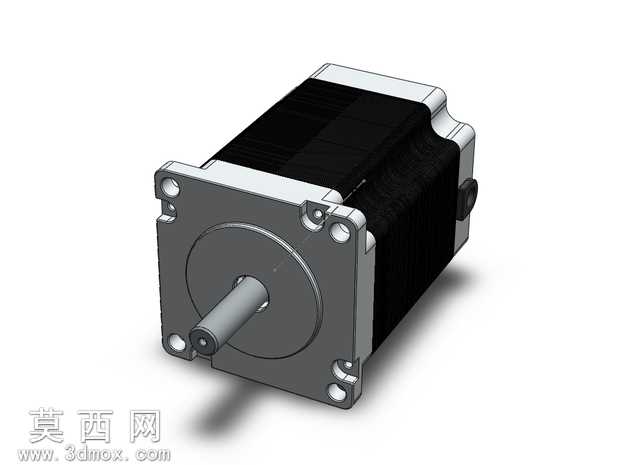

57BYGH311D双出轴双极步进电机三维设计

本作品为57BYGH311D-12NEMA23双出轴双极步进电机的三维建模作品，建模过程围绕步进电机的实际结构特征展开，首先依据该型号步进电机的近似尺寸参数搭建基础框架，先完成电机主体方形机壳的建模，机壳采用金属质感的材质设置，还原冷轧钢机壳的哑光金属质感，表面做细微的磨砂纹理处理，贴合实际工业电机的外壳质感。建模时重点还原两端的安装法兰结构，法兰上的四个安装孔位按照标准安装尺寸定位，孔位边缘做倒角处理，还原实际加工的工艺特征。双出轴的轴体部分采用光亮金属材质，还原输出轴的车削加工质感，轴端的扁位结构也做了精准还原，方便后续装配时的定位固定。电机尾部的出线端结构也做了细致建模，还原出线口的防护结构特征。建模过程中对电机内部的大致结构做了简化示意，重点突出外部装配所需的所有结构特征，所有外部尺寸均参考该型号电机的实际参数设置，步距角1.8°、额定电压3.6v、保持转矩1.5N·m等参数对应的结构比例都做了匹配调整，确保模型整体比例协调。渲染阶段采用柔和的工业产品打光方式，多角度呈现电机的结构细节，机壳与端盖的接缝、安装孔的沉头结构、轴体与端盖的配合间隙都做了精细化处理，避免出现穿模、结构错位的问题。设计思路上以实用性为核心，模型可用于数控设备、自动化传动机构的装配仿真，能够直接导入装配场景中完成安装位匹配、干涉检查等工作，材质设置区分了机壳、端盖、输出轴、接线端等不同部件的质感差异，让模型在装配场景中具备清晰的辨识度，双出轴的结构特征完整保留，可适配双侧输出传动的设计场景，整体模型结构规整，没有冗余的面片结构，适合用于机械设计方案展示、自动化设备虚拟装配等场景。
