双悬架越野山地自行车结构设计

这款双悬架山地自行车主要面向非铺装路面骑行、山地越野、户外通勤等场景，能够适配林间山道、碎石坡路、城市减速带等多种复杂路况，相比传统硬架自行车，可大幅降低骑行过程中路面颠簸传递到车手身体的冲击力，既提升长距离骑行的舒适度，也能在高速越野时提升车轮与地面的贴合度，避免轮组弹跳失控，保障骑行操控稳定性。

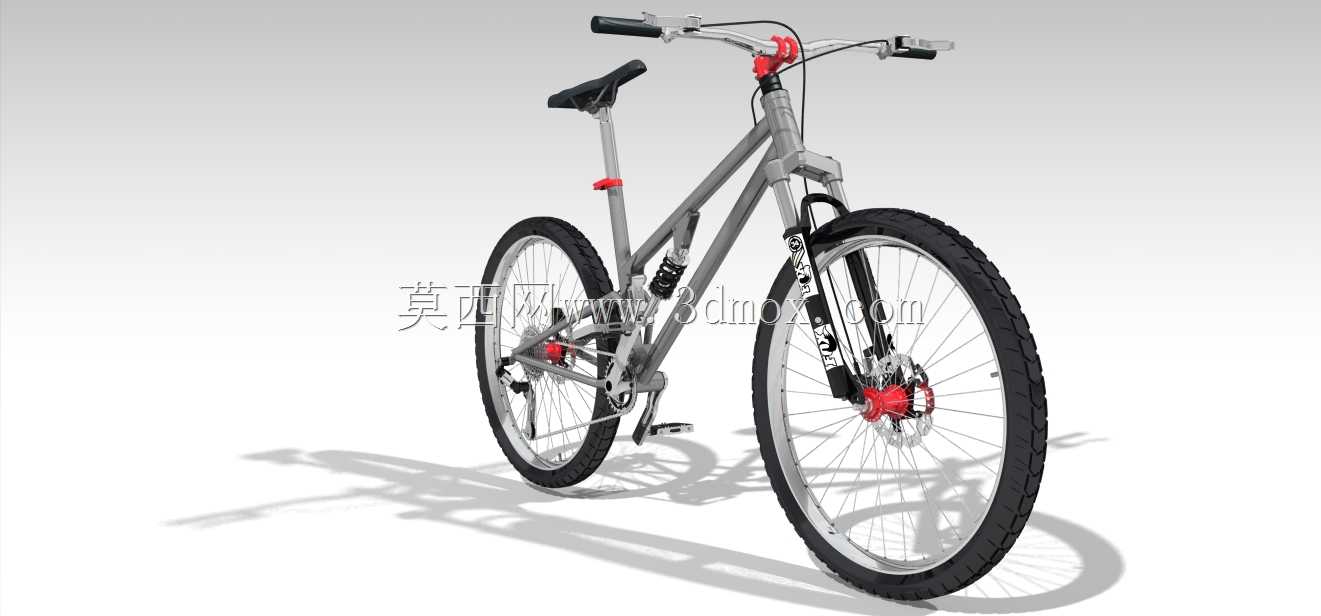

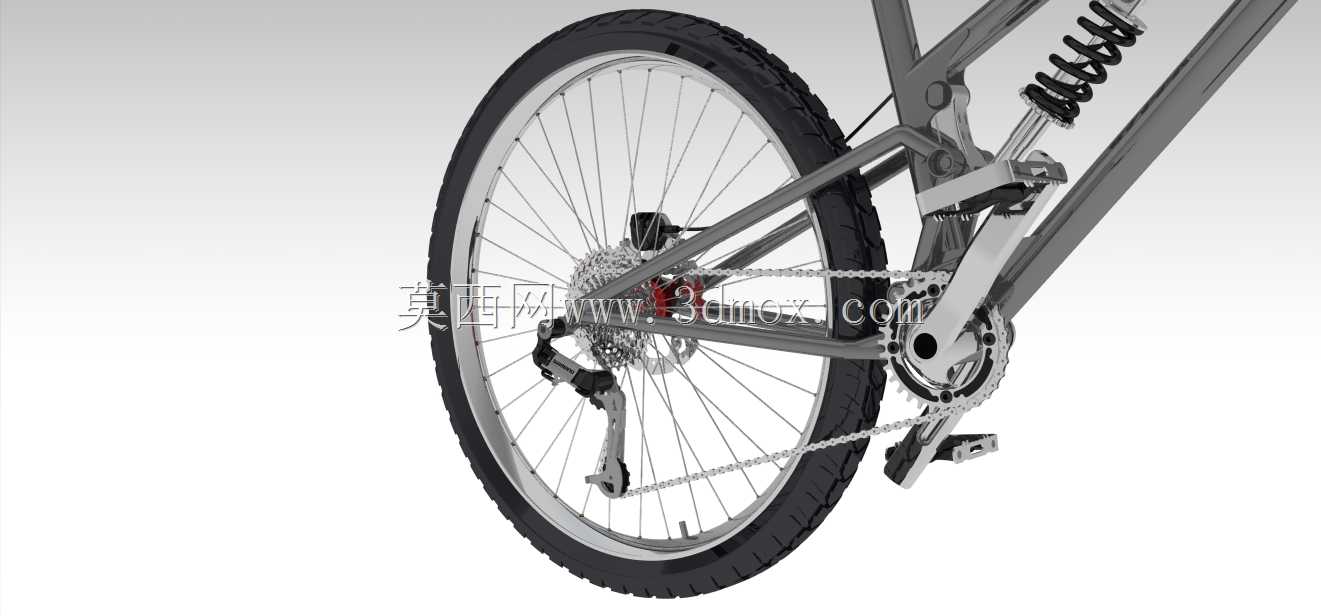

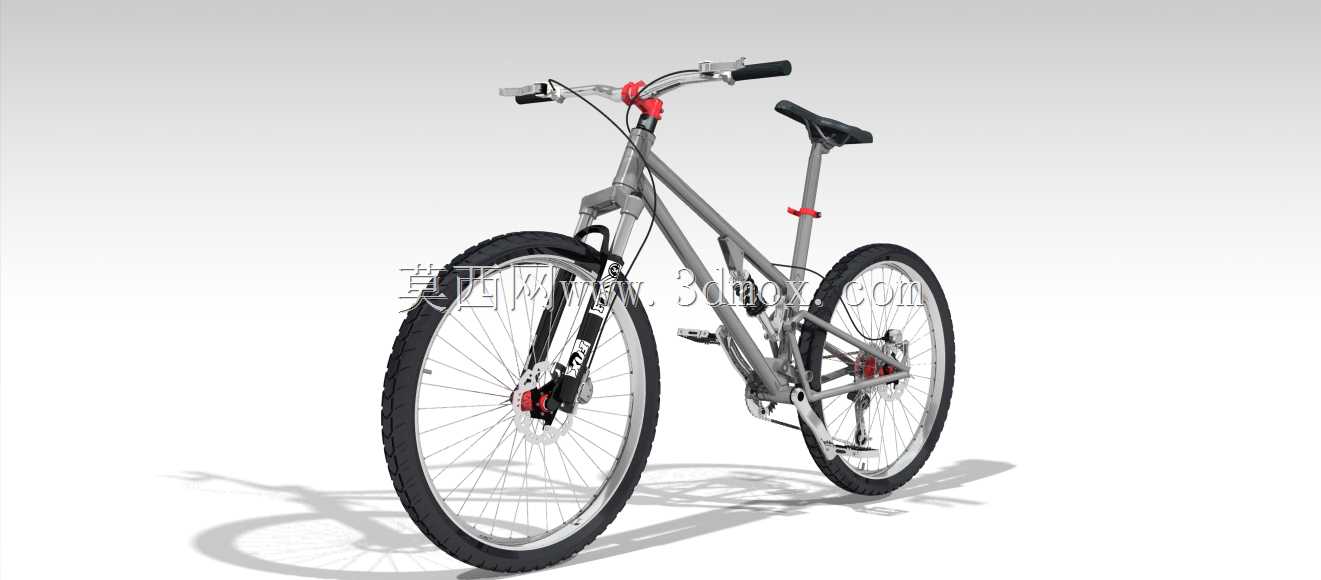

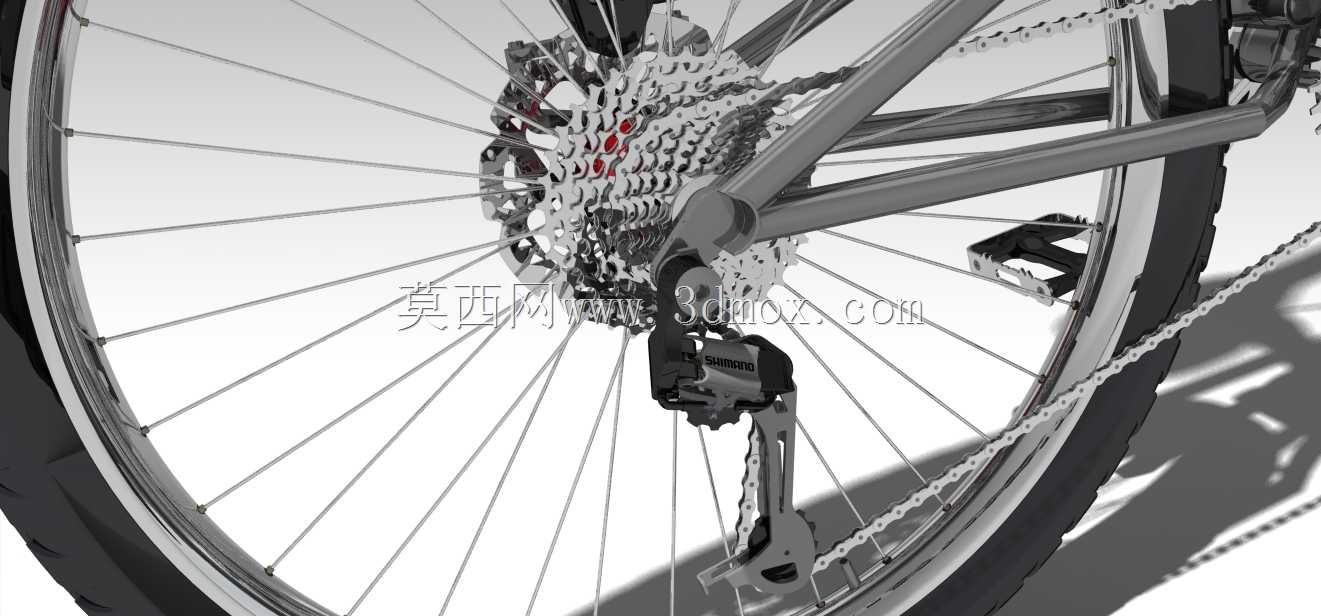

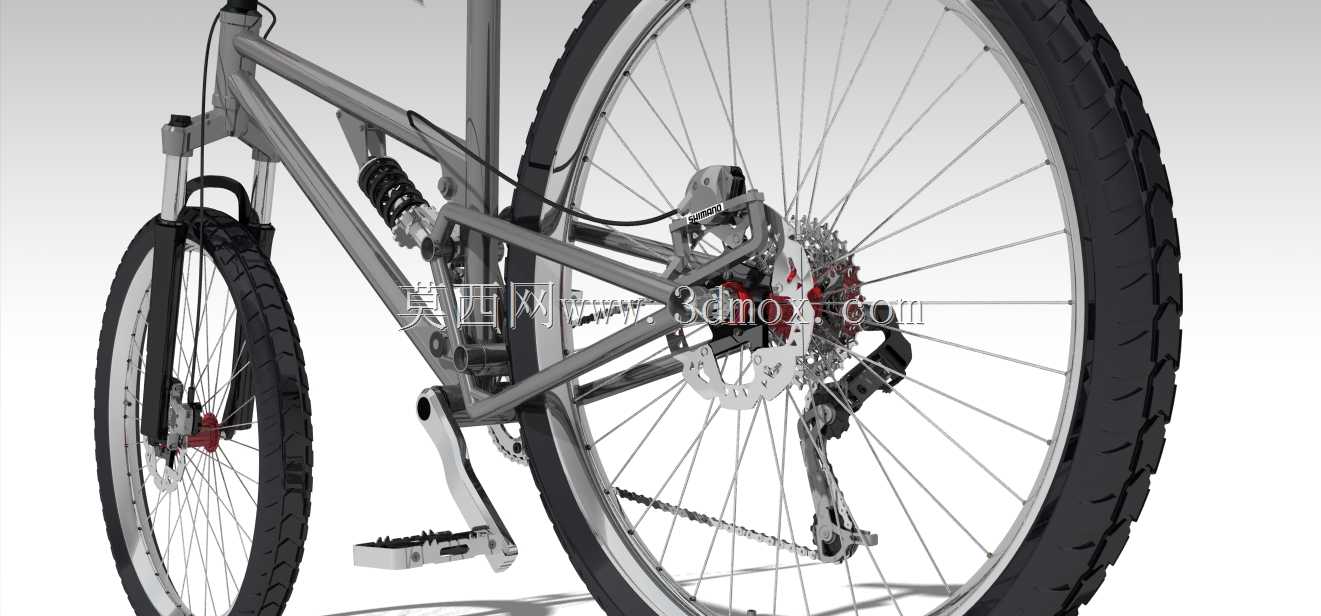

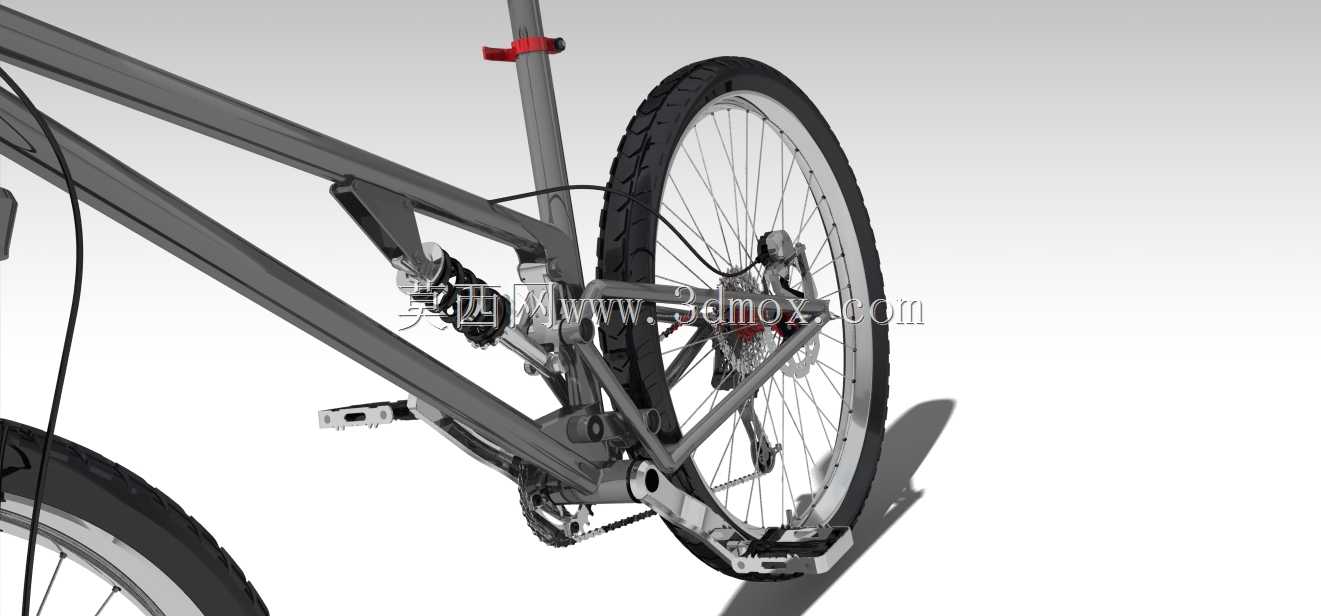

从功能特性来看，该车采用前后双阻尼悬架结构，前叉为行程可调的油簧阻尼结构，可根据骑行者体重、路面颠簸程度调整预压与阻尼回弹速度，应对前轮受到的正面冲击；后悬架采用多连杆交叉布局的弹簧阻尼结构，安装于车架立管与后下叉之间，能够吸收后轮传递的纵向与侧向震动，避免硬架车型在颠簸路段后轮易打滑、震手的问题。整车传动系统采用多级链轮搭配后拨链器结构，可实现多档位速比切换，兼顾爬坡时的低扭输出与平路巡航的高速传动需求，前后轮均搭载碟刹制动结构，相比传统圈刹拥有更强的制动力与雨天抗衰减性能，适配越野场景下的高频制动需求。

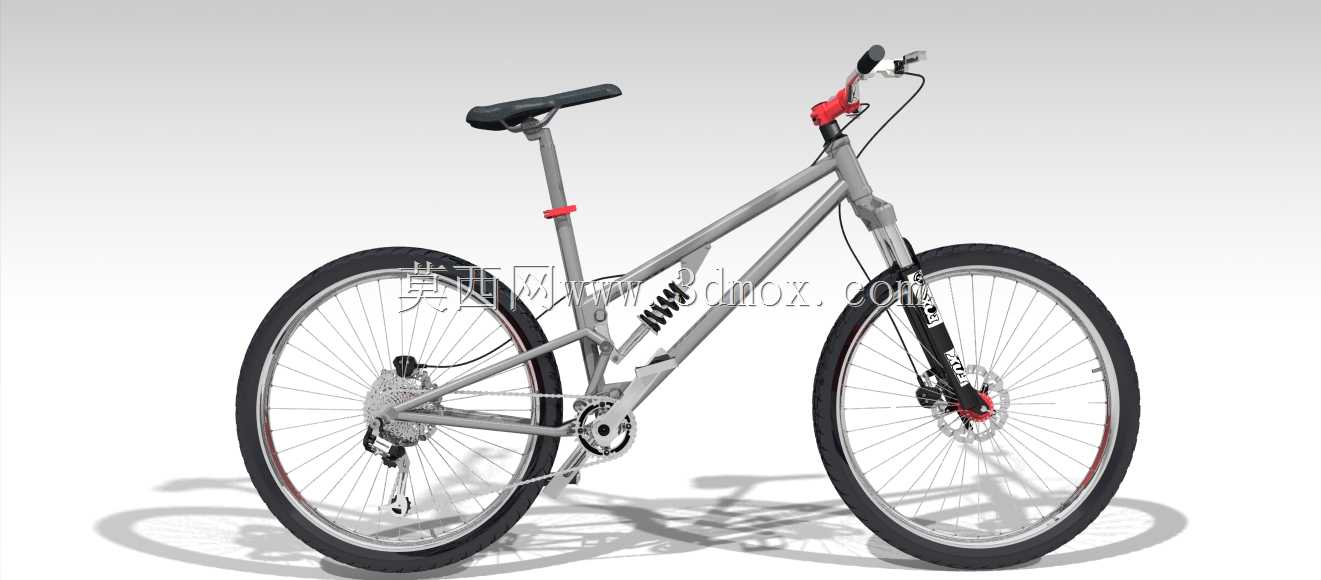

设计思路上，车架主体采用高强度钢材焊接成型，在保证结构抗冲击强度的前提下，通过管材的异型抽管处理控制整体重量，车架几何采用长轴距、低重心的布局，立管角度偏向越野操控取向，既保证爬坡时的重心分配，也能在下坡时提升整车的直进稳定性。各安装边界均按照通用山地车配件标准设计，轮组采用标准快拆安装结构，可兼容同规格的市售越野轮胎、碟刹夹器，悬架安装位预留了标准的阻尼器安装孔距，可根据使用需求更换不同行程、不同阻尼规格的后胆部件，车把、座管的安装口径均采用行业通用尺寸，方便后期根据骑行者身高、使用习惯调整骑行姿态，更换个性化配件。

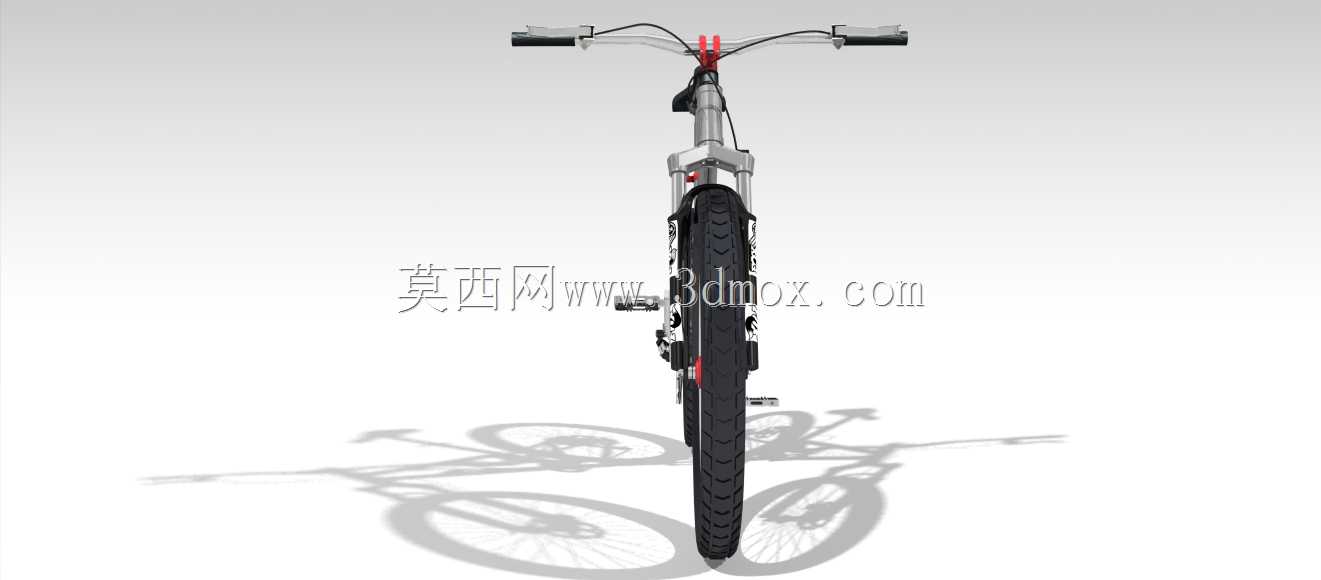

外形尺寸方面，整车轮径适配26英寸标准山地车轮组，整车长度控制在1700mm左右，车把宽度约700mm，座垫高度可在800mm至1000mm区间调整，能够适配身高165cm至185cm的骑行者使用，整车横向宽度不超过车把尺寸，可满足家用轿车后备箱搭载、电梯进出等日常收纳需求，各转动部件均预留了足够的运动间隙，悬架在全行程压缩过程中不会出现轮胎蹭车架、链条拉扯干涉的问题，所有走线均采用半内藏布局，既避免越野过程中树枝、碎石刮蹭线管，也能降低线管外露带来的风阻与老化速度。
