自行车车把集成式控制按钮组件结构设计

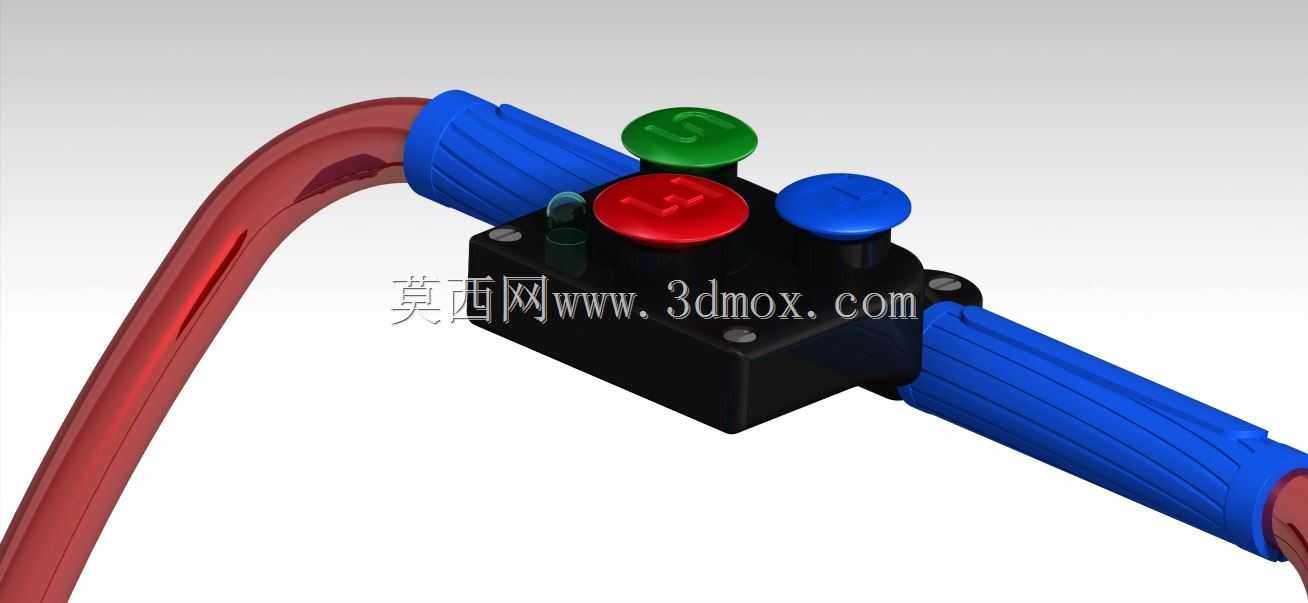

　　这套车把集成控制组件，核心是为低速骑行载具提供就近的操控触发方案，日常应用场景覆盖电动自行车、场地作业代步车、儿童电动游乐车这类需要在握持车把状态下快速完成操作的设备，避免骑行过程中手部离开车把寻找控制开关带来的安全隐患。从实际使用逻辑出发，组件的三个操作按键做了明确的色彩与触感区分：红色按键采用凸起高度最高的帽型结构，对应紧急停止功能，正常握持状态下拇指无需大幅移动即可触达，按压行程设置为2.5mm，触发反馈力度设定在18N，既避免骑行颠簸导致的误触发，也能在紧急状态下不需要刻意发力即可快速按下切断动力输出；绿色按键对应启动功能，凸起高度略低于急停键，表面做了内凹的弧面贴合指腹，需要拇指小幅前伸才能触达，防止正常握把时误碰启动；蓝色按键对应灯光或功能切换，设置在靠近车把外侧的位置，按压行程1.8mm，触发反馈偏清脆，适合频繁点按的操作场景。

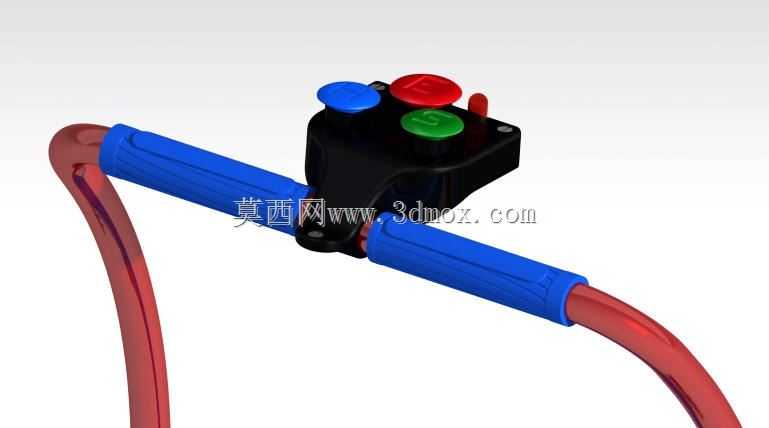

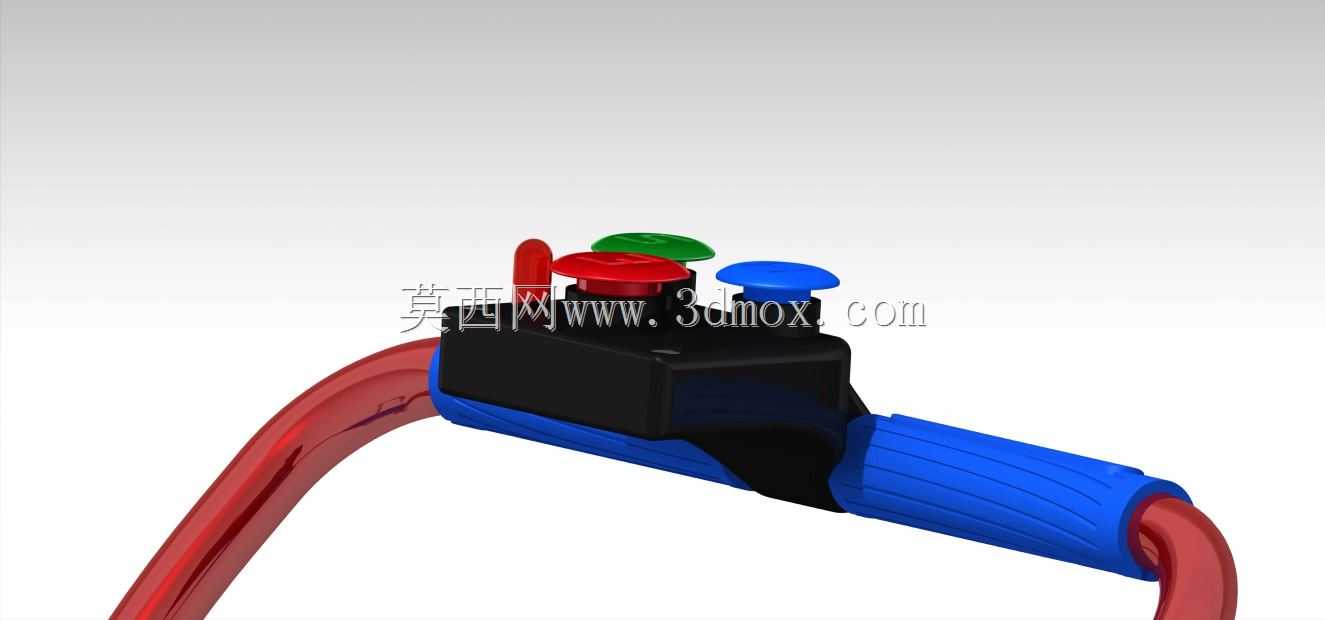

　　设计过程中首先考虑的是安装适配性，整个控制盒采用半包式卡接结构，适配直径22mm的标准自行车车把管径，安装时不需要对原车把做打孔、切削等改造，通过侧面的两颗内六角紧固螺丝即可完成固定，安装位置可以根据不同使用者的手长、握把习惯在车把平直段前后调整30mm的范围，适配不同身高、不同握持姿势的使用需求。控制盒出线端做了圆弧过渡的防折结构，连接线缆从车把下方走线，顺着车把立管延伸至车身控制器位置，避免线缆外露干扰握把动作，也减少骑行过程中线缆与车把、刹车线的摩擦损耗。握把套部分采用和控制盒一体化的衔接设计，蓝色橡胶握把表面做了周向的防滑凸纹，凸纹深度1.2mm，间距4mm，握持时的摩擦力可以满足雨天手湿状态下的操控稳定性，握把套内径和车把管径过盈配合，装配后不会出现转动、滑移的问题，靠近控制盒的一端做了15度的倒角过渡，不会硌到手掌根部。

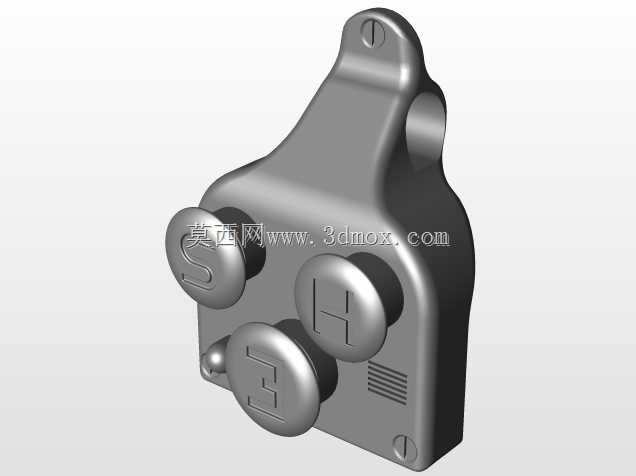

　　从结构可靠性角度考虑，按键内部采用防水硅胶密封结构，防护等级可以达到IP65，满足户外骑行遇到小雨、路面溅水的使用场景，不会因为进水导致按键短路、接触不良。控制盒外壳采用ABS加玻纤的材质，壁厚设置为2.5mm，既保证整体结构强度，在车辆发生倾倒、轻微磕碰时不会出现壳体碎裂，也控制了整体重量，整套组件含线缆的总重量控制在120g以内，不会给车把增加过多的额外负载影响转向手感。按键的寿命设计按照10万次按压循环做验证，内部触点采用镀银工艺，接触电阻稳定在50mΩ以下，大电流通过时不会出现触点烧蚀的问题，可以直接适配12V-48V的车载控制回路，不需要额外加装中间继电器。

　　实际装配时需要注意，控制盒的安装角度要和车把保持水平，按键的朝向要正对拇指自然放置的位置，紧固螺丝的锁紧力矩控制在1.5N·m，避免力矩过大夹裂塑料壳体，也防止力矩不足导致长期使用后控制盒绕车把转动。线缆布置时要预留足够的转向余量，在车把左右打满方向时线缆不会被拉扯、卡滞，和刹车线、变速线保持5mm以上的间距，避免长期摩擦导致线皮破损。这套组件的设计没有冗余的装饰结构，所有外形特征都服务于操作便利性与安装适配性，按键的色彩区分符合通用的工业操控色彩规范，不需要额外的标识说明，使用者仅凭颜色和触感就能快速识别每个按键的功能，降低学习成本，也减少误操作的概率。
