自行车传动用大齿盘曲柄组结构设计

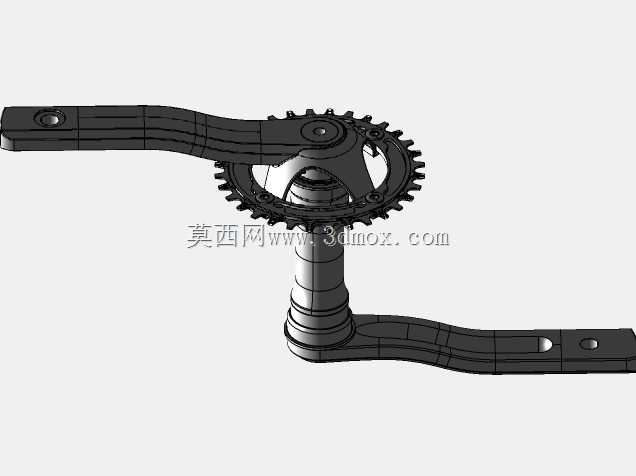

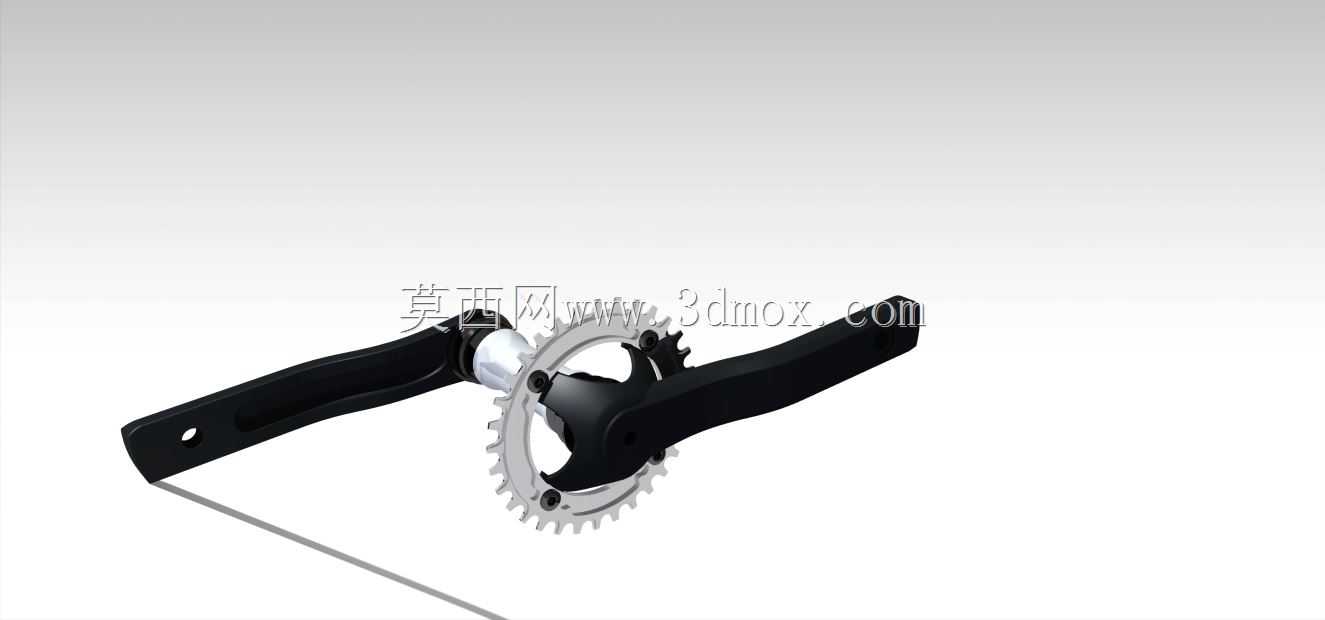

　　这套大齿盘曲柄组是人力骑行传动系统的核心扭矩输入部件，日常应用覆盖城市通勤自行车、入门运动山地车、休闲公路车等多种乘用车型，直接承接骑行者腿部踩踏输出的扭矩，通过曲柄的杠杆放大作用将力传递至齿盘，再配合链条将动力输送给后轮飞轮组，最终驱动车辆行进。从结构设计逻辑来看，整套部件采用左右分体式曲柄搭配单盘片的布局，左侧曲柄为无齿结构，仅负责承接左侧脚踏的输入力，通过方孔或者花键结构与中轴配合实现周向固定，右侧曲柄则直接集成齿盘安装位，减少额外连接结构带来的传动间隙与装配误差。齿盘的齿形经过修形处理，适配常规变速链条的啮合间隙，在踩踏发力过程中能减少链条跳齿、掉链的概率，齿盘根部的镂空结构既可以降低整体旋转重量，

　　又能在骑行过程中带出气流带走齿面与链条摩擦产生的细微金属碎屑，减少啮合面的异常磨损。曲柄的外形采用变截面流线设计，从与中轴连接的根部到脚踏安装端逐步收窄，在保证抗扭强度的前提下尽可能降低非必要的材料冗余，曲柄表面做了哑光硬质氧化处理，既可以抵御日常骑行中泥水、汗液的腐蚀，也能避免强光下的反光干扰骑行视线。安装边界方面，曲柄的长度适配常规成人骑行的腿长范围，脚踏安装孔采用标准公制螺纹，兼容市售绝大多数常规骑行脚踏，中轴配合位的尺寸符合通用自行车中轴的安装标准，不需要额外定制转接件就可以完成同规格车型的替换安装。齿盘的安装位置与链条线的偏移量经过精准校核，在常用变速档位下能保证链条与齿面的完全啮合，减少偏磨带来的传动效率损失。

　　在实际使用场景中，这套结构可以承受日常通勤过程中频繁启停的踩踏冲击，也能应对轻度越野路段瞬时大扭矩发力的载荷，曲柄与齿盘的连接采用多点螺栓固定，在长期交变载荷作用下不会出现齿盘松动移位的问题，齿盘边缘做了倒角处理，在变速过程中能引导链条顺利滑入对应齿位，避免卡链造成的传动结构损坏。从建模细节来看，所有安装孔位的倒角、螺纹退刀槽、曲柄根部的应力释放圆角都做了完整还原，没有忽略实际加工过程中必须的工艺结构，在进行虚拟装配验证时，可以直接模拟中轴穿装、脚踏锁紧、齿盘螺栓紧固的全流程，也能通过运动仿真模拟踩踏过程中曲柄的旋转轨迹、齿盘与链条的啮合状态，验证不同踩踏角度下的结构干涉情况，为后续的结构优化、实物加工提供准确的三维数据支撑。
