高精度电阻式应变检测传感元件结构

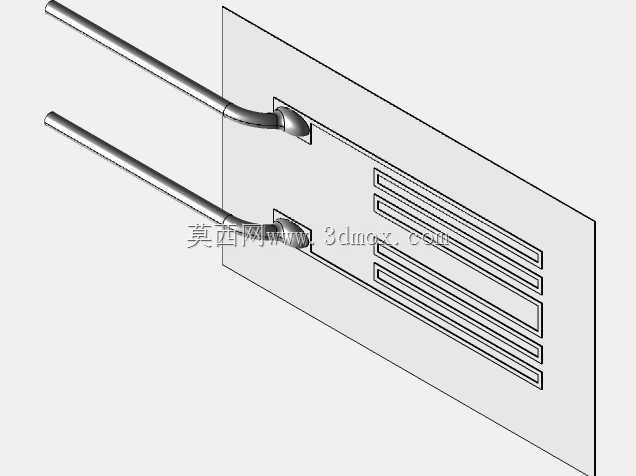

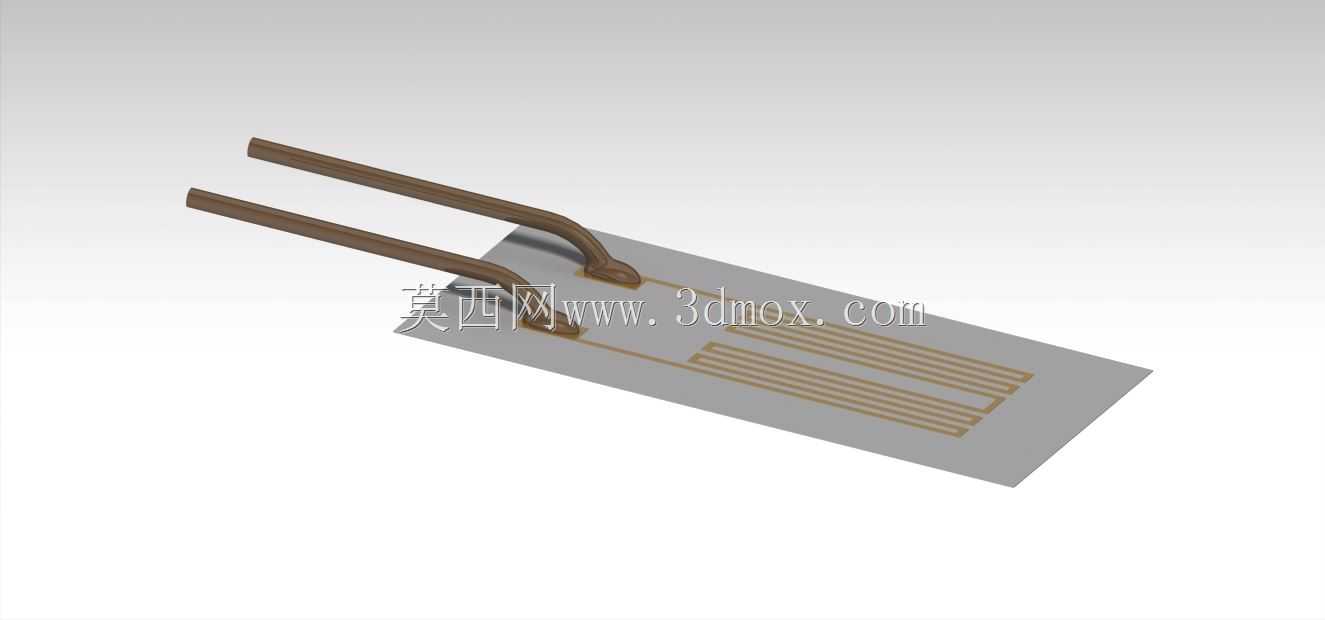

　　在工程结构应力测试、机械设备载荷监测、桥梁挠度长期观测、航空航天构件强度试验等场景中，这类应变检测元件是获取结构力学响应数据的核心前端部件，其测量精度直接决定了整套测试系统的数据可靠性。从结构设计来看，该元件采用基底承载敏感栅的经典布局，薄片状绝缘基底选用耐温、绝缘性能稳定的高分子或玻纤复合材料制作，厚度控制在0.05mm到0.2mm区间，既保证敏感栅与被测构件表面的绝缘隔离，又能尽可能降低基底自身刚度对被测件形变传递的衰减影响，确保构件表面的微应变可以无损耗传递到敏感栅结构上。敏感栅部分采用弯折往复的栅条布局，这种设计可以在有限的基底面积内最大化敏感栅的有效工作长度，提升应变感知的灵敏度，栅条宽度与间距经过匹配设计，

　　既避免栅条过窄导致的电阻稳定性下降、过载易断裂问题，也防止栅条过宽带来的横向效应误差增大，保证测量方向上的应变响应线性度。引出端采用两根平行的高强度引线设计，引线与敏感栅的连接位置做了加固过渡处理，避免安装、布线过程中引线拉扯导致敏感栅脱焊或断裂，引线自身做了绝缘包覆，可适配常规工业环境下的布线需求，同时引线的弯折半径做了工艺约束，防止小角度弯折造成的引线芯线断裂。安装边界方面，该元件整体为矩形薄片状结构，安装时需要在被测构件表面打磨出粗糙度Ra6.3以下的平整贴合面，经过清洁、涂胶、加压固化流程完成粘贴，粘贴后元件整体突出被测表面的高度不超过0.3mm，不会对被测构件周边的装配空间造成干涉，可适配狭小空间内的应变测点布置需求。

　　功能特性上，该元件可将被测构件表面的微形变转化为电阻值的线性变化，配合后续的应变调理电路可实现微应变级的高精度测量，既可以测量静态下的结构恒定应力、长期蠕变，也可以捕捉动态载荷下的瞬态应变响应，覆盖从准静态到数千赫兹动态信号的测量需求。在实际工程应用中，这类元件常被布置在起重设备的主梁受力点、压力容器的筒壁应力集中区、轨道交通车辆的转向架关键承载位置、精密机床的主轴基座变形测点，通过多点布片组桥的方式，可抵消温度漂移带来的测量误差，获取结构在实际工况下的真实应力分布数据，为结构强度校核、疲劳寿命评估、故障预警提供可靠的数据支撑。设计过程中需要重点平衡几个核心矛盾：一是敏感栅的灵敏度与机械强度的平衡，过长的栅条虽然能提升灵敏度，

　　但会降低栅条自身的抗过载能力，在大应变场景下容易出现栅条断裂；二是基底的粘接强度与形变传递能力的平衡，基底过厚会提升粘接可靠性，但会增大形变传递的损耗，降低测量灵敏度；三是横向效应的抑制，通过优化栅条端部的圆弧过渡结构，降低垂直于测量方向的应变对输出信号的干扰，保证测量的方向选择性。此外，该元件的敏感栅材料选用电阻温度系数稳定的铜镍或镍铬合金，保证在宽温度区间内电阻值的稳定性，减少温度变化带来的测量零点漂移，适配不同工况环境下的长期使用需求。在布线设计上，引线的出线方向平行于敏感栅的长度方向，避免引线出线位置的应力集中传递到敏感栅区域，提升元件在长期振动工况下的使用寿命，粘贴完成后可在元件表面覆盖防护涂层，隔绝潮湿、粉尘、油污等工业环境因素对敏感栅和粘接层的侵蚀，保证长期测量的稳定性。
