中心传动结构皮带输送机三维设计

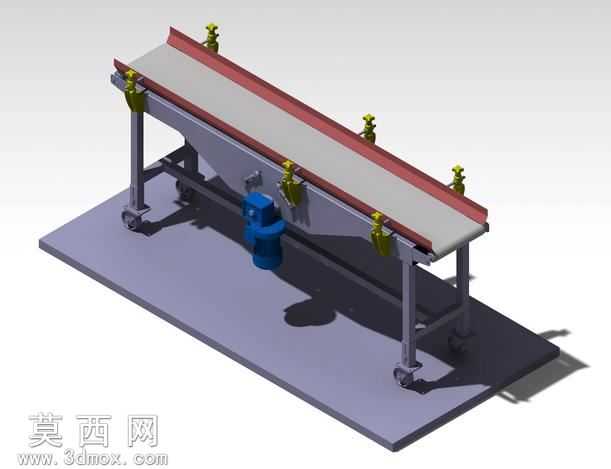

本作品为中心传动式皮带输送机的三维建模成果，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，完整呈现了该类输送设备的结构特征与装配逻辑。建模阶段首先搭建整体基准框架，以底部安装底座为定位基准，依次完成支撑腿组件、输送机架体、传动辊组、驱动单元、皮带张紧调节部件、侧边挡料结构的独立建模，各零件间的装配约束完全匹配实际设备的安装公差要求，可清晰展示各部件的配合关系。渲染环节采用工业级写实材质方案，底部安装底座赋予磨砂金属材质，还原碳钢焊接底座的哑光金属质感与厚重感；支撑腿与机架主体采用喷涂碳钢材质，模拟工业设备常用的灰蓝色漆面效果，表面添加细微的颗粒质感提升真实度；输送皮带采用橡胶复合材质，表面设置细微的防滑纹理，边缘红色挡边赋予耐磨橡胶材质，区分不同功能区域的材质差异；驱动电机采用铸铝外壳搭配散热筋结构的金属材质，调节夹具采用镀锌金属材质，还原紧固件的金属光泽。结构设计上采用中心传动布局，驱动单元布置于输送机中部下方，相比端部传动的布局可有效缩短传动链路，降低长距离输送时的皮带打滑风险，机架两侧均匀布置多组皮带调节夹具，可实现皮带张紧度、跑偏量的快速调节，支撑腿底部配置可调脚轮，兼顾设备的移动灵活性与安装定位后的稳定性，侧边挡料结构可避免输送过程中物料洒落。设计思路围绕中小型物料的短距离平稳输送需求展开，整体结构紧凑，传动效率高，维护便捷，可广泛应用于轻工、电子、包装等行业的物料转运工序，建模过程中对所有运动部件均保留了合理的运动间隙，可直接用于后续的运动仿真验证、工程图纸导出以及生产加工参考，模型细节完整，无缺失零件，各部件的连接关系清晰可辨，能够直观展示中心传动皮带输送机的工作原理与结构特点。
