建筑幕墙用铝型材挤压成型模具结构

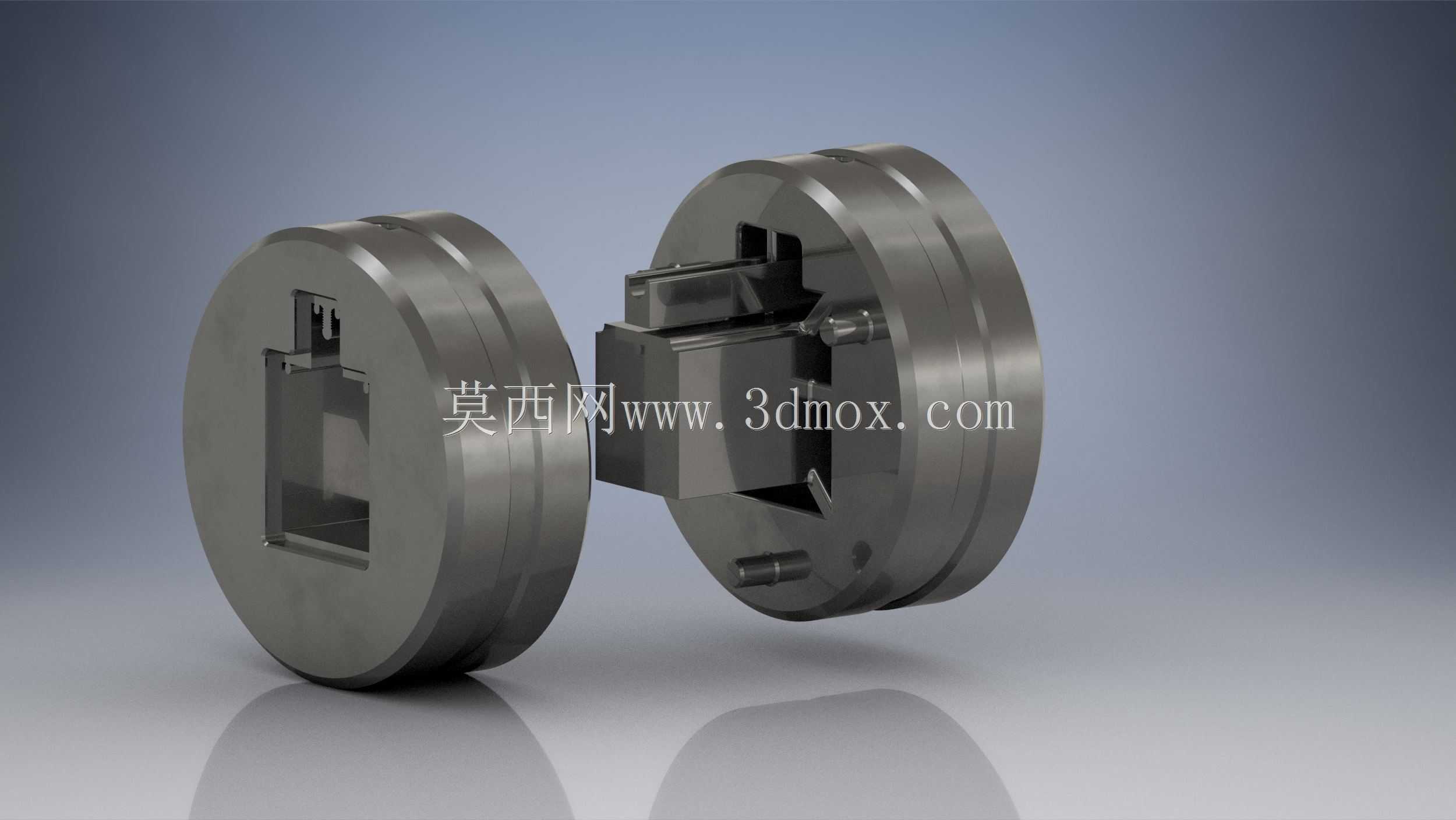

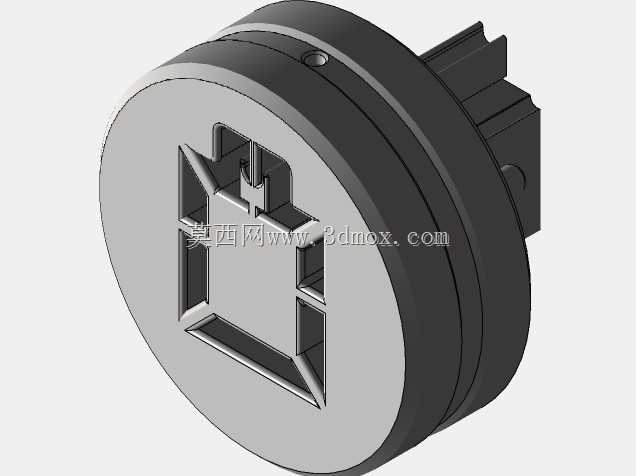

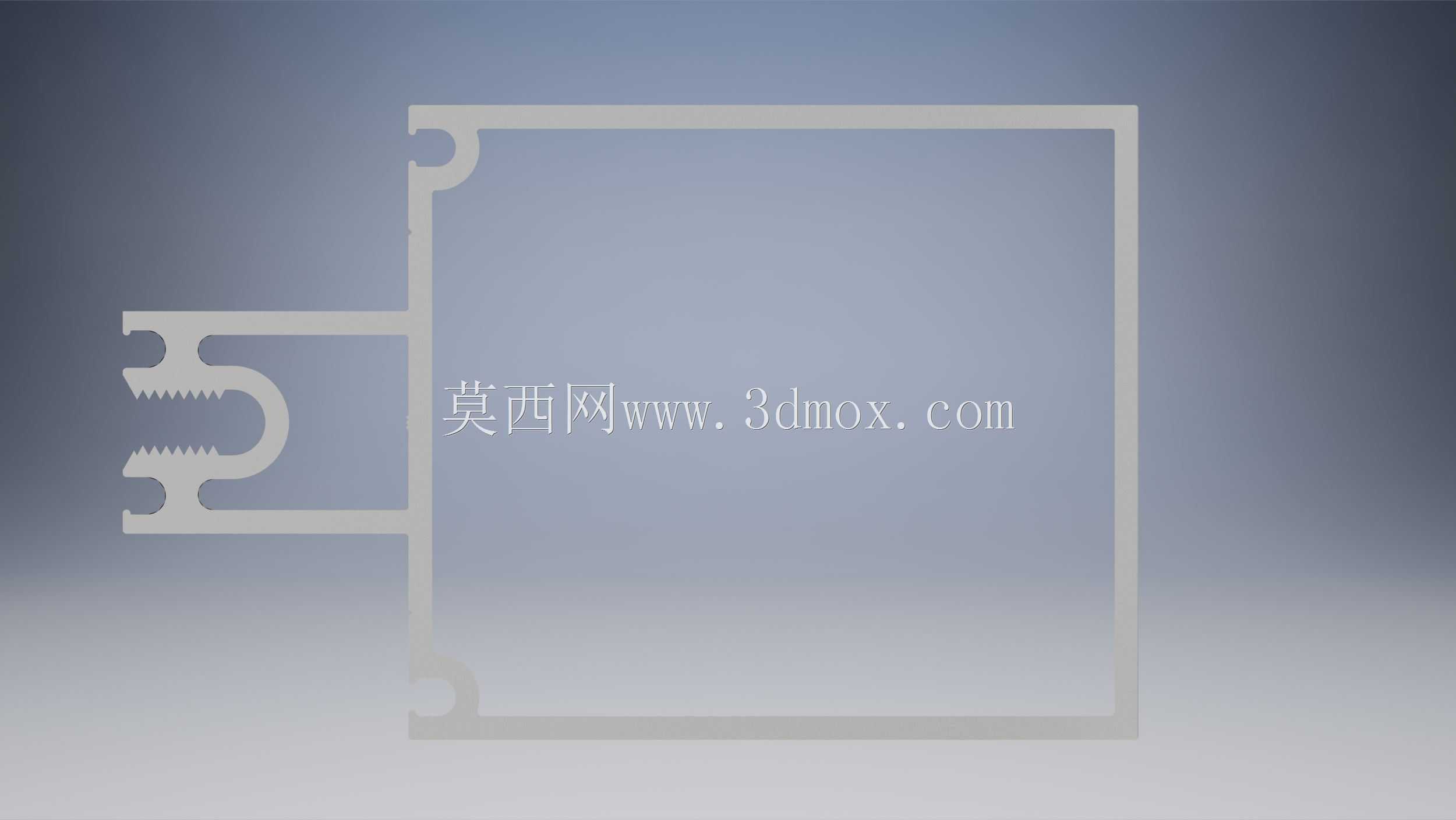

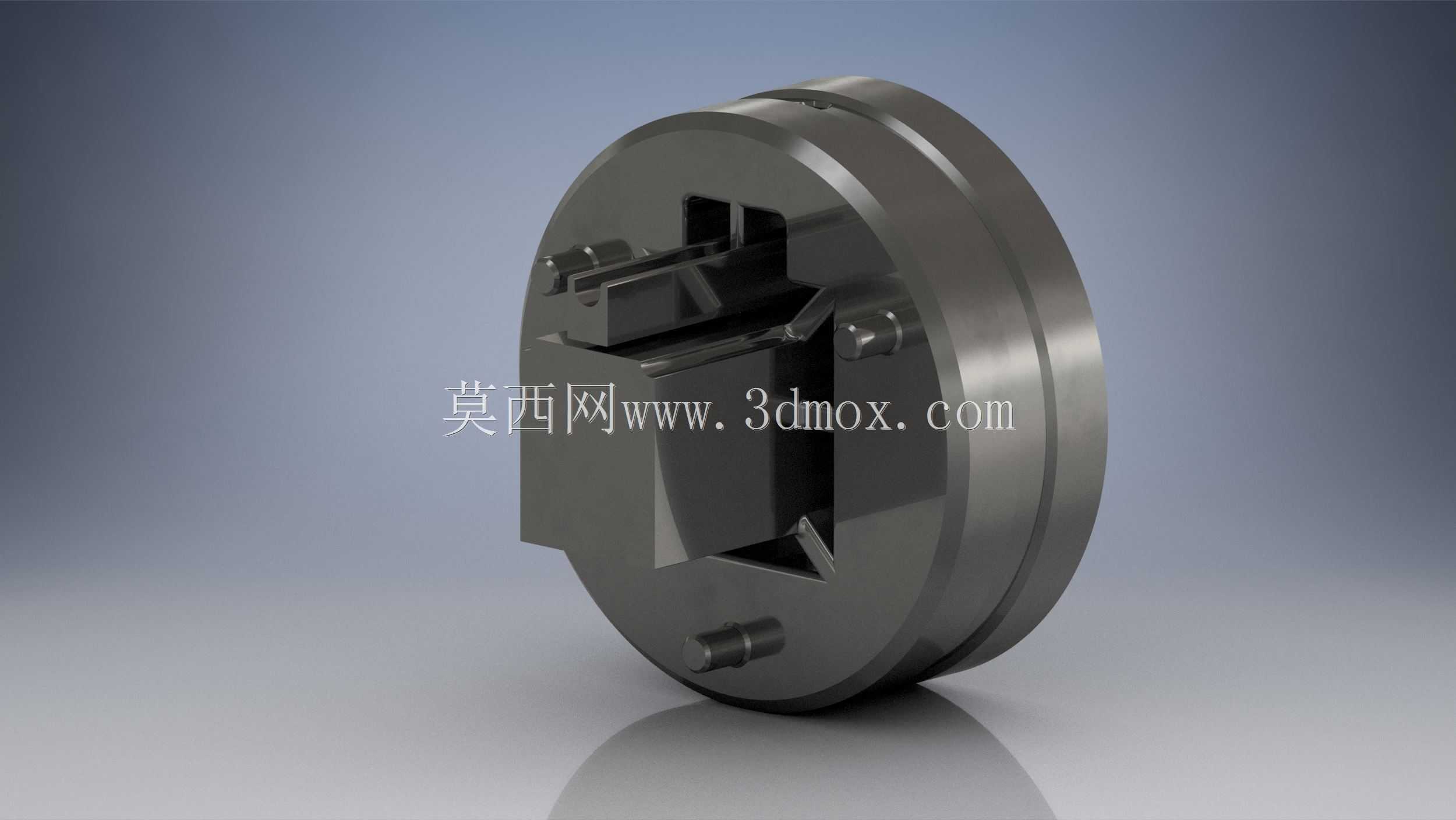

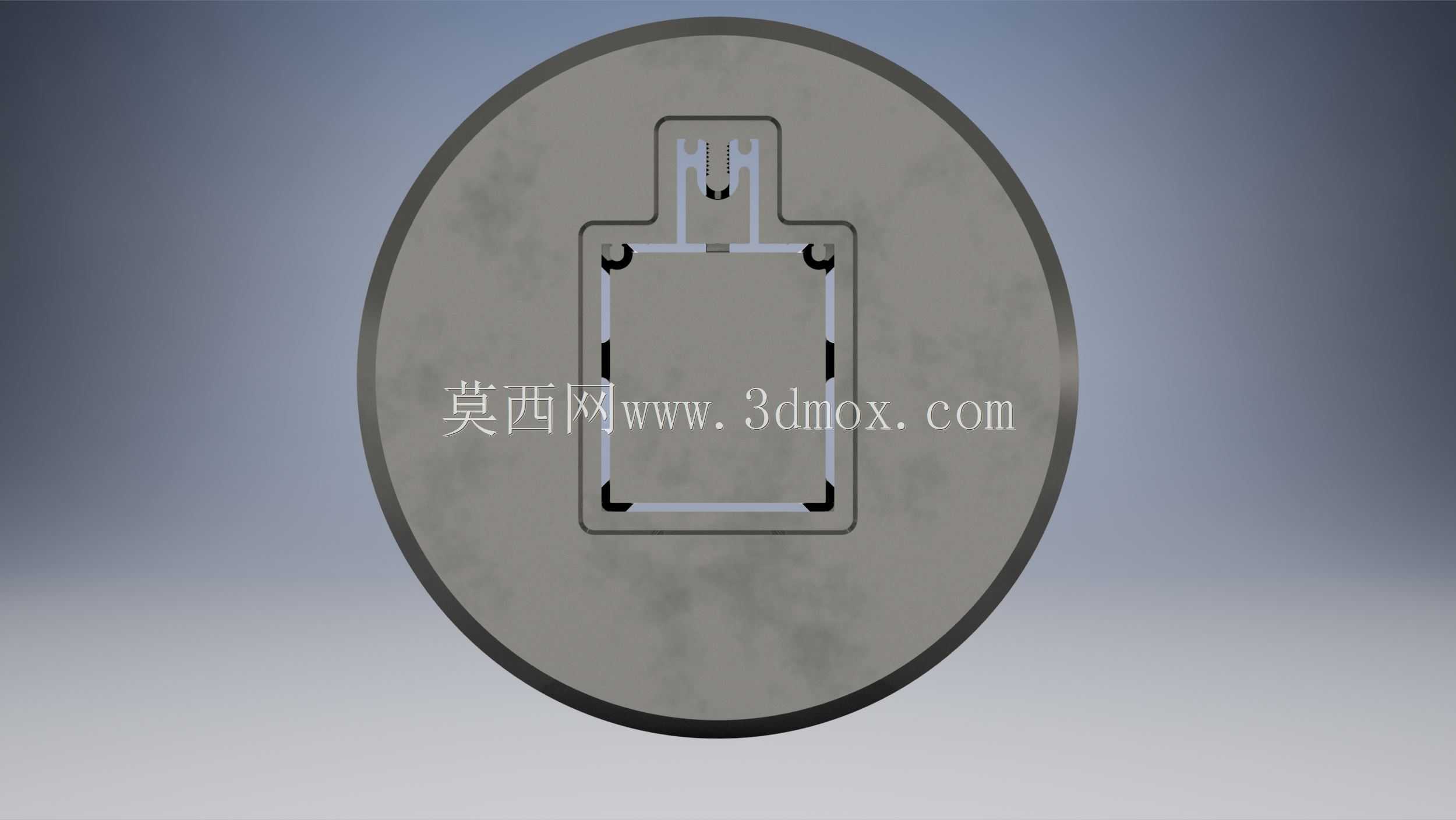

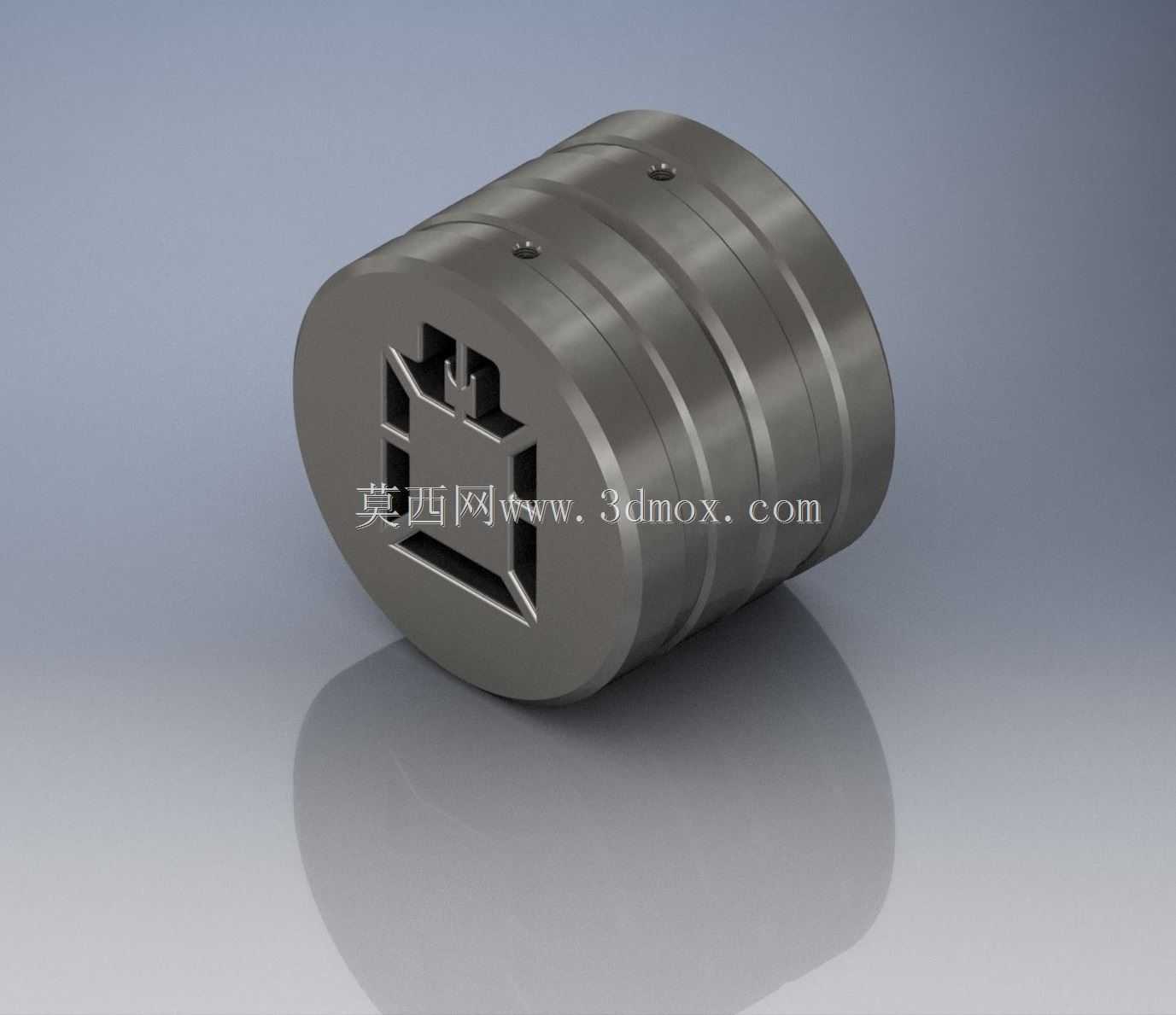

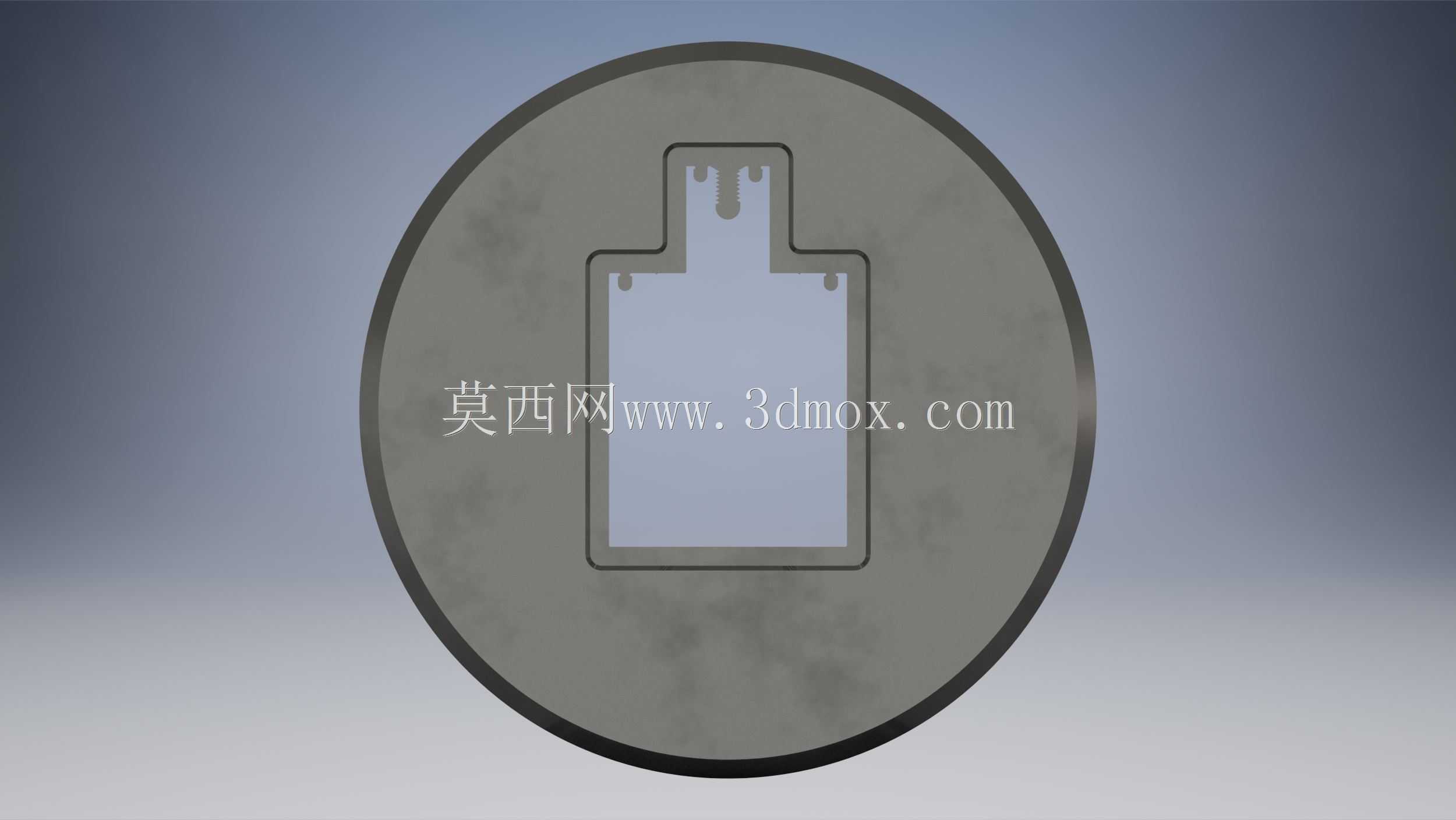

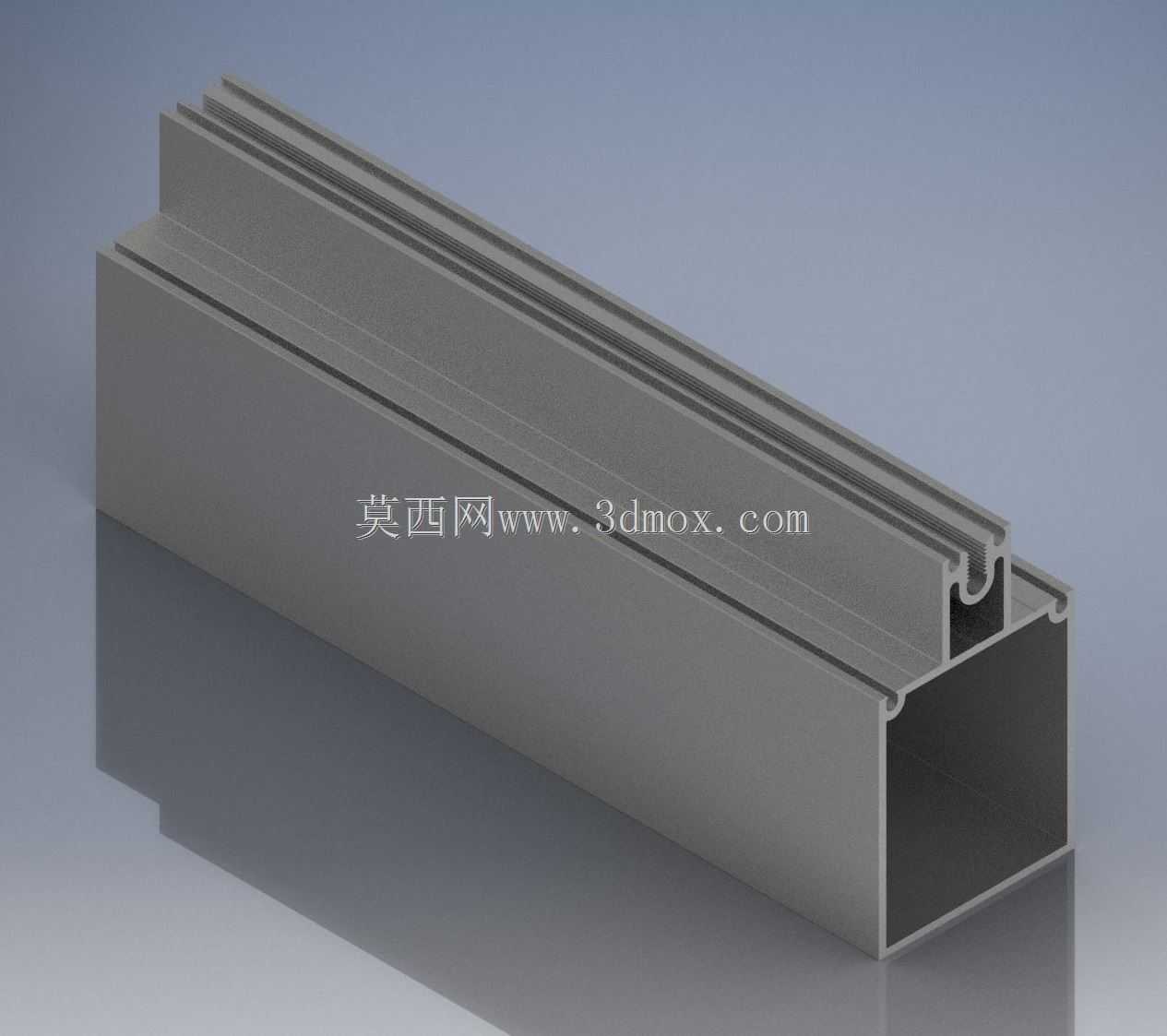

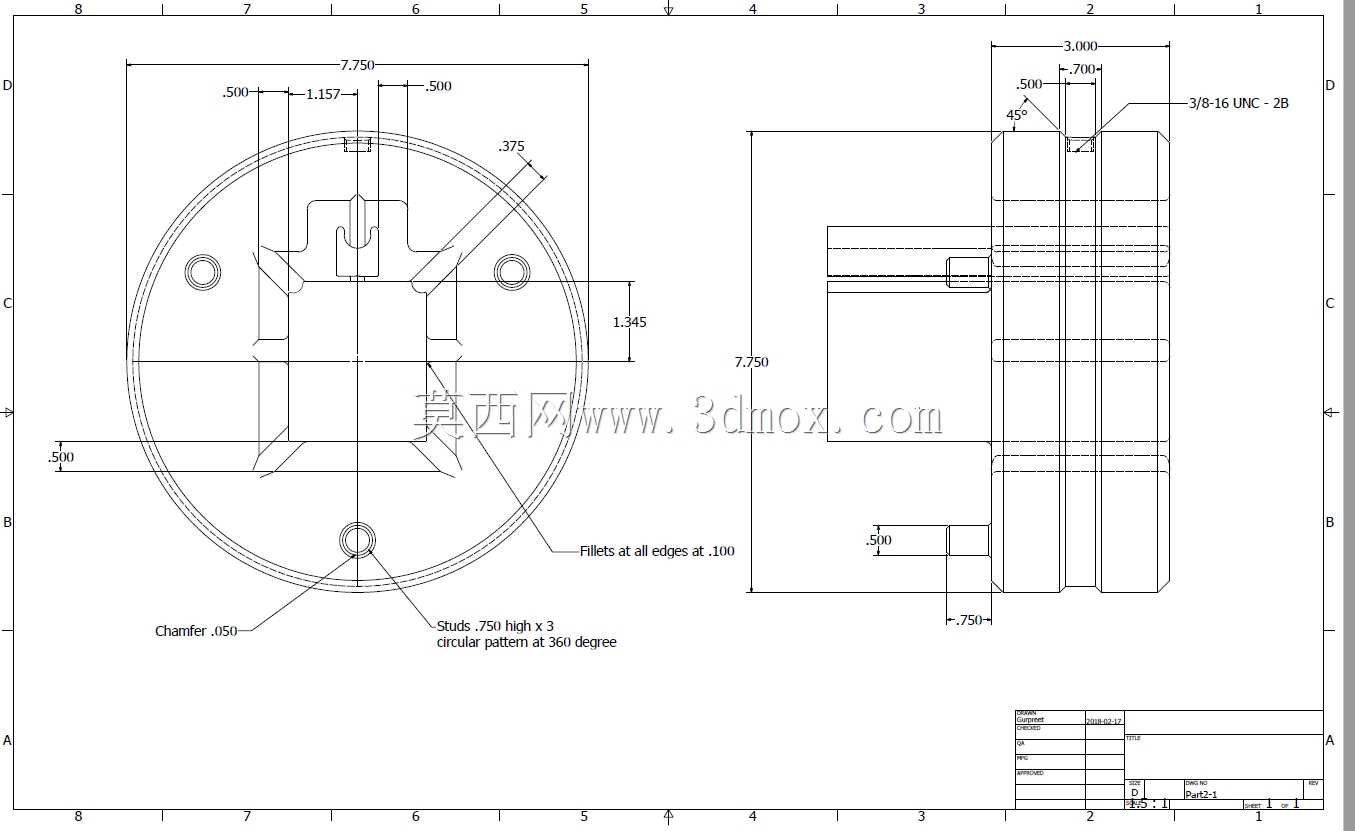

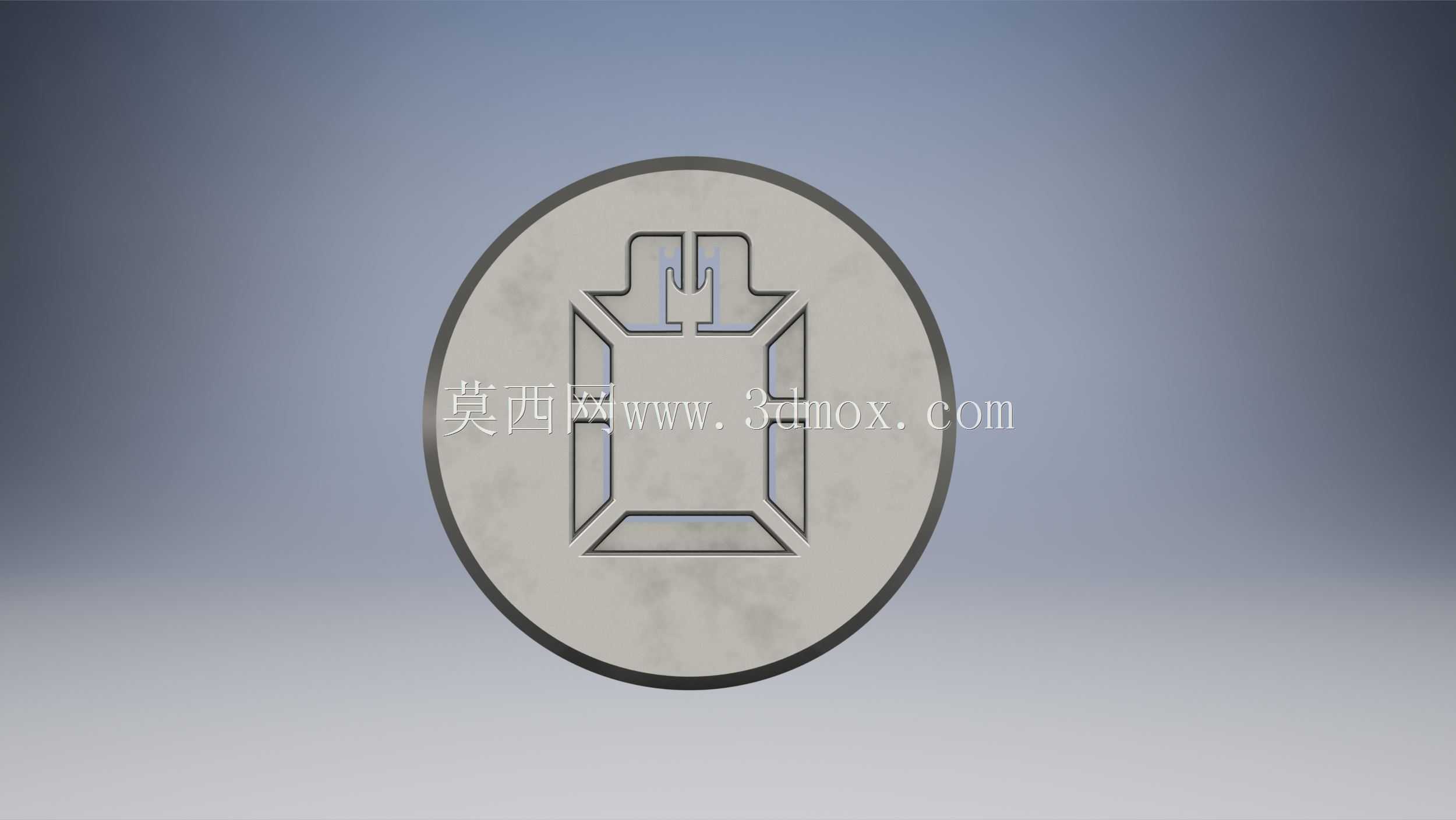

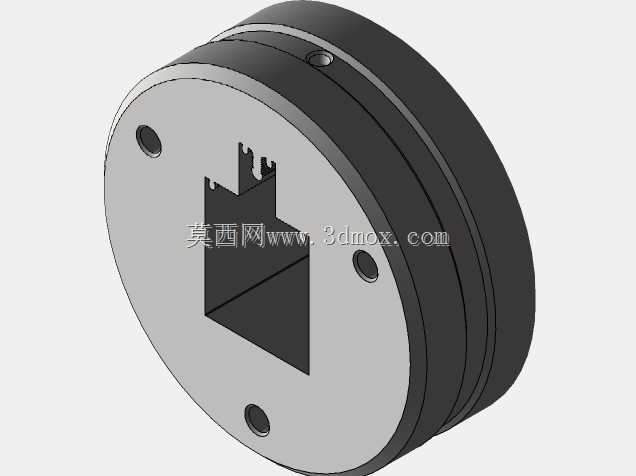

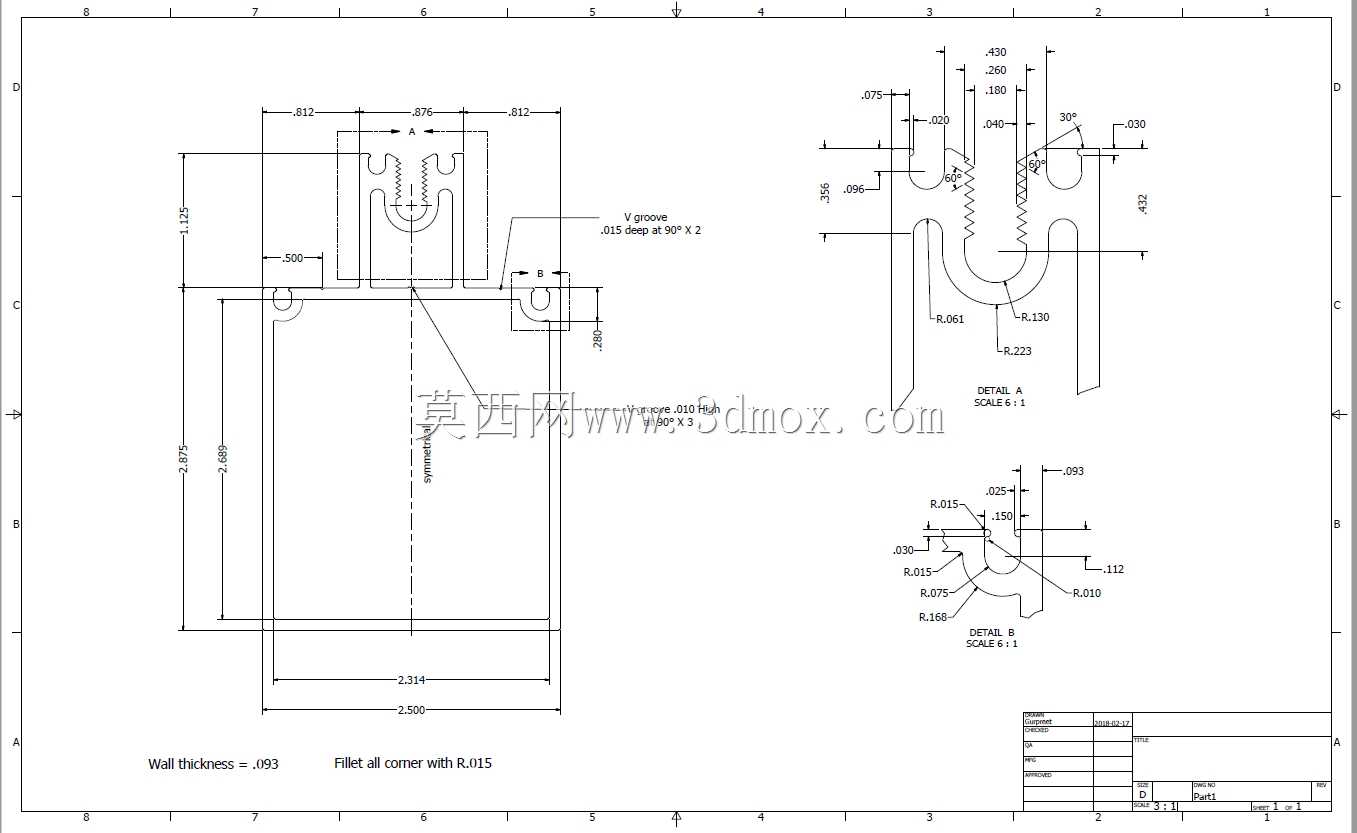

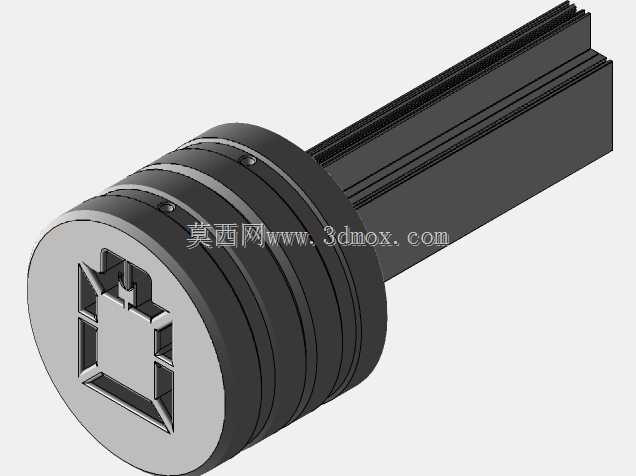

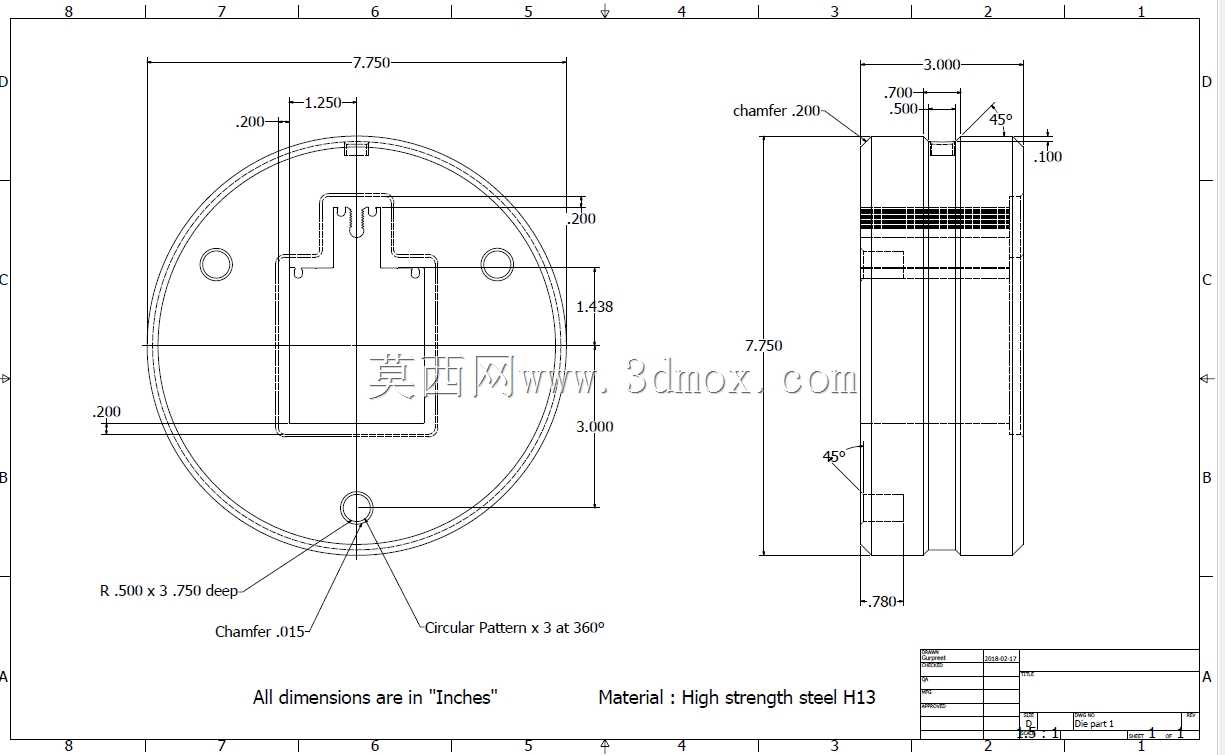

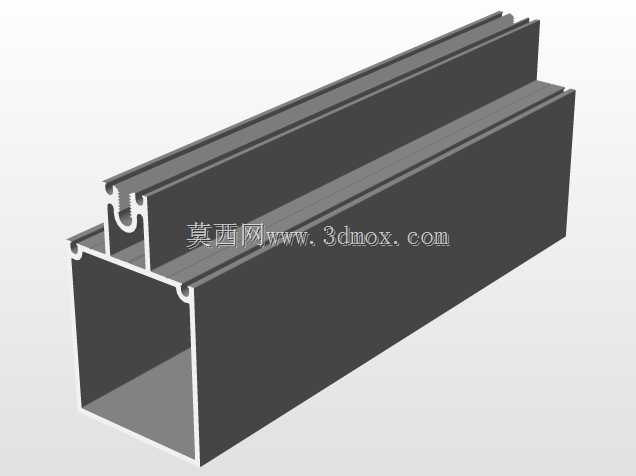

这套模具主要应用于建筑幕墙领域的铝合金型材热挤压生产环节，是幕墙铝型材批量成型的核心工装部件，直接决定幕墙型材的截面精度、成型质量与生产效率。在实际生产场景中，该模具安装在卧式铝挤压机的模座位置，配合挤压杆、盛锭筒完成加热后的铝棒坯料的挤压成型作业，产出的铝型材可直接用于幕墙框架、龙骨、扣边等结构的装配，适配常规建筑幕墙项目对铝型材截面尺寸、力学性能的通用要求。从功能特性来看，模具采用分体式组合结构，分为上下两个模体组件，合模后形成与目标幕墙铝型材截面完全匹配的成型型腔，模体上设计有精准的导流结构，能够引导高温铝料均匀填充型腔各个位置，避免型材出现填充不满、壁厚不均、表面拉伤等常见挤压缺陷；同时模体预留了标准的安装定位止口，可快速与挤压机模座完成定位锁紧，换模时无需额外调整适配，能有效缩短生产线换型停机时间。设计过程中，首先结合幕墙铝型材的截面受力需求，对型腔的工作带长度做了梯度化设计，在型材壁厚较厚、铝料流速快的位置加长工作带阻尼，在壁厚较薄、铝料流速慢的位置缩短工作带长度，平衡整个截面的铝料流出速度，保证挤出的型材平直度达标，不会出现扭拧、波浪变形等问题；其次模体选用热作模具钢材质设计，整体做了圆角过渡处理，避免应力集中导致的模体开裂，同时在模体非成型面设计了散热导流槽，能够配合挤压机的冷却系统控制模温，延长模具连续作业的使用寿命。外形尺寸方面，模体外圆采用行业通用的标准直径规格，可适配多数常规吨位铝挤压机的模座安装尺寸，安装边界预留了足够的锁紧螺栓操作空间，上下模合模后的总厚度符合挤压机的开模行程要求，不需要对现有挤压设备做额外改造即可直接上机使用；模具的分流孔布局经过优化，在保证铝料供料充足的前提下，尽可能降低挤压过程的压余废料占比，帮助生产环节提升原料利用率，降低单位型材的生产成本。
