管材斜向切口加工夹持定位工装

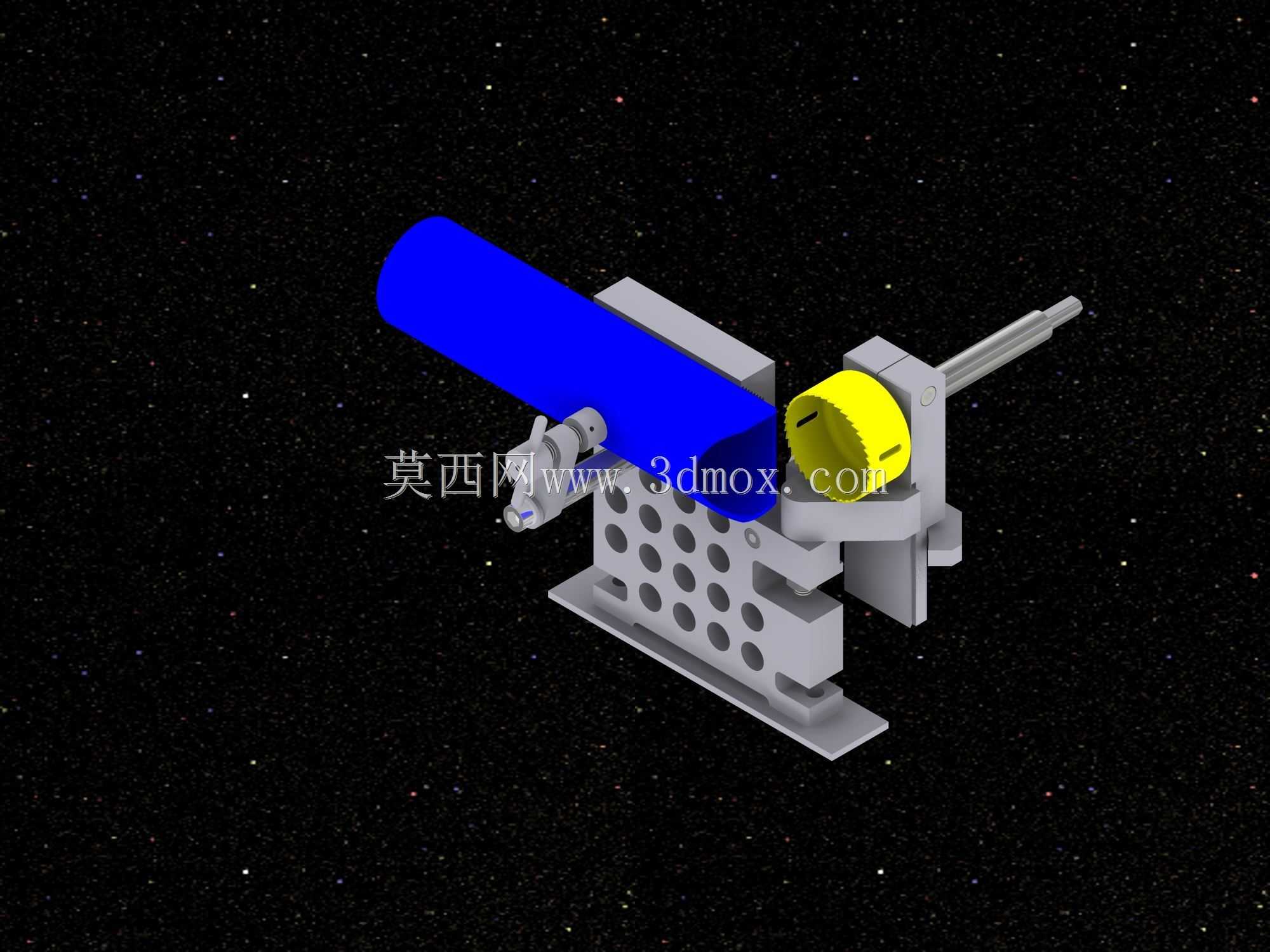

这款管斜接定位工装，主要应用于金属管材、硬质塑料管材的斜向切口加工、斜面对接预组装工序场景，常见于五金管路预制、小型非标框架搭建、流体管路改装等作业环节，能够解决传统管材斜切过程中定位偏移、切口角度偏差、装夹松动导致的加工面不平整等实际问题。工装整体采用模块化组合设计思路，底座为带密集安装孔的板式结构，可通过螺栓快速固定在常规机床工作台、钳工操作台面上，安装边界适配多数小型加工工位的台面尺寸，无需额外定制转接配件即可完成部署。主体夹持模块分为固定支撑座与活动压合组件两部分，固定支撑座带有适配圆管、方管轮廓的贴合槽面，能够承托管材主体避免装夹变形，活动压合组件搭配快锁手柄结构，无需额外工具即可快速完成管材的锁紧与松脱，单次装夹耗时不超过十秒，能够大幅提升批量管材加工的作业效率。角度定位模块带有刻度标识的旋转调节结构，可根据实际斜接需求调整切口端的定位角度，配套的端部挡块能够精准限定管材的轴向伸出长度，确保同批次加工的管材斜口角度、长度尺寸完全一致，避免后续对接时出现缝隙错位问题。工装的导向滑杆结构能够在切割刀具进给时提供稳定的导向支撑，减少切割过程中的管材颤动，让切口端面更加平整光滑，降低后续打磨修整的工作量。整体结构采用硬质合金与高强度工程塑料搭配的材质组合，与管材接触的压合面带有防滑缓冲垫层，既能够保证装夹的牢固度，又不会在管材表面留下压痕损伤，适配外径在常规小尺寸区间的各类金属、非金属管材加工使用，无论是车间批量生产还是现场维修改装作业都能适用。
