轮椅用红色轮毂集线器结构设计

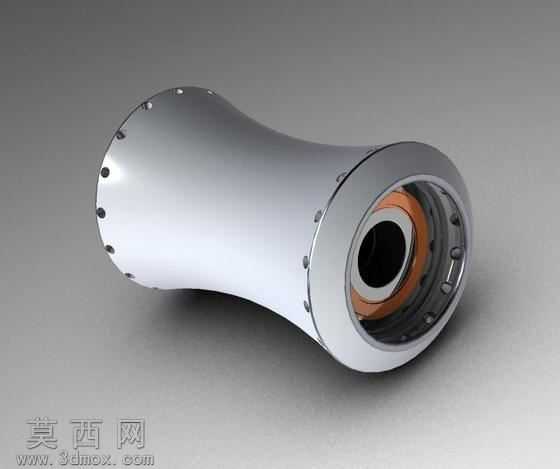

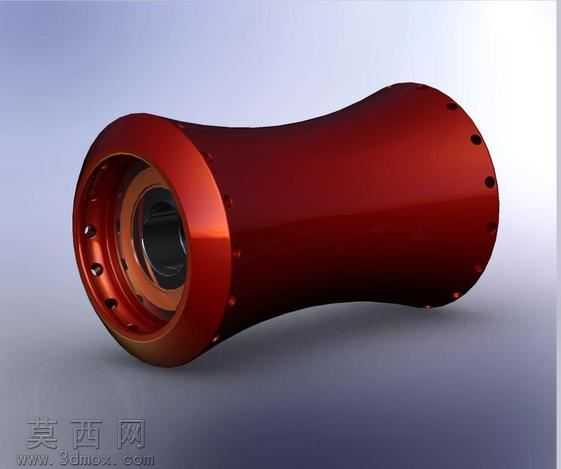

本作品为轮椅配套的轮毂集线器三维结构设计，建模阶段采用参数化特征建模思路，先以旋转凸台命令构建主体的收腰回转基体，精准匹配12毫米轮轴的装配孔径，适配加装垫片形式的前轮大会安装需求，区别于传统适配1/2轴、6001轴承公制安装程序的结构，针对皇家标准款原始集线器的安装痛点做了适配优化，32H径向绑孔的排布严格遵循辐条编圈的受力角度要求，沿法兰端面均匀分布，保证辐条装配后受力均匀无偏载。建模过程中对两端法兰的安装孔做了沉头结构处理，预留紧固件的安装空间，避免装配后螺栓突出剐蹭外部构件，内孔处做了阶梯轴台结构，分别对应轴承安装位、轴肩定位位、密封件安装槽，各部位的倒角、圆角均按照机械加工工艺要求设置，避免应力集中的同时兼顾加工可行性。材质渲染阶段采用金属阳极氧化红的质感表现，主体表面设置细腻的金属磨砂反光效果，内孔轴承位做金属原色的高光金属质感区分，安装孔内部做深色哑光处理模拟孔内的光影层次，渲染时采用侧上方柔光打光，突出主体收腰造型的曲面流畅度，同时清晰展现两端法兰孔位的排布细节、内孔的阶梯结构层次。结构设计上充分考虑轮椅使用场景的承重需求，主体壁厚经过受力校核，在满足轻量化要求的前提下保证径向、轴向的结构强度，两端法兰的厚度匹配辐条拉力的受力要求，避免长期使用后出现法兰变形、孔位开裂的问题，内孔与轴的配合公差、轴承位的配合公差均按照通用机械配件的配合标准设置，保证装配后转动顺畅无旷量，同时兼顾配件的通用性，可直接适配对应规格的轮椅前轮、小型三轮代步车的轮组装配需求，整体建模逻辑清晰，特征树条理分明，各结构尺寸参数可编辑调整，方便后续根据不同的轴径、辐条孔数需求做参数化修改，适配更多轮组的改装、设计使用场景。
