M6规格三翼式三通紧固螺母三维设计

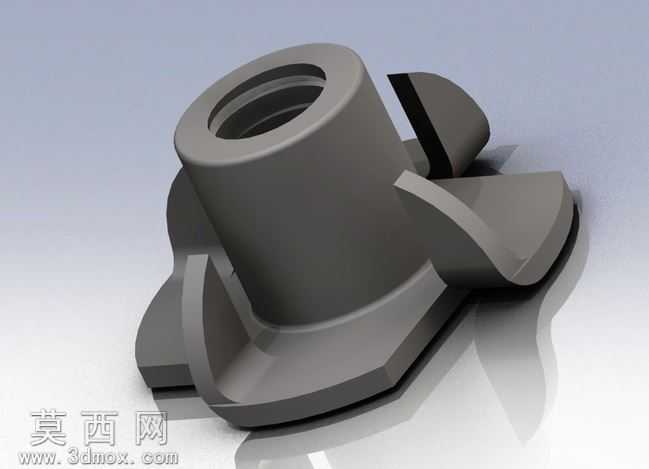

本作品为M6规格三通结构紧固螺母的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以中心轴线为基准绘制内螺纹基础轮廓，通过螺旋线扫描切除生成符合公制螺纹标准的M6内牙结构，保证螺纹牙型角、螺距等参数完全匹配通用装配要求。主体基座部分采用拉伸凸台构建核心圆柱结构，底部延伸出三枚均匀周向分布的翼状施力结构，每片翼板与主体衔接处做了平滑过渡圆角处理，既消除建模阶段的应力集中特征，也还原实际零件的压铸成型工艺特性，翼板边缘做了小角度倒角，避免锐边带来的装配划伤风险。渲染阶段采用哑光金属材质赋予模型，模拟碳钢镀锌紧固件的真实表面质感，通过环境光遮蔽效果突出三翼结构与主体衔接处的层次，搭配柔和的定向光源投射出自然阴影，清晰展现各部分结构的空间位置关系。结构设计上，三翼式的外部结构区别于常规六角螺母，无需配套扳手即可实现手动拧动操作，适用于狭小空间内的快速装配场景，中心贯通的内螺纹可实现三个方向的螺纹对接需求，满足特定管路或支架的多向连接紧固要求。建模过程中对所有配合面做了公差预留设计，内螺纹的大径小径参数符合紧固件国标公差范围，翼板的厚度、主体的高度比例经过反复调整，既保证零件自身的结构强度，也兼顾轻量化设计需求，整体模型无碎面、无多余特征，所有几何元素完全闭合，可直接导入后续工程图模块生成加工图纸，也可用于装配场景的干涉检查模拟。
