计时装置用日内瓦间歇传动机构

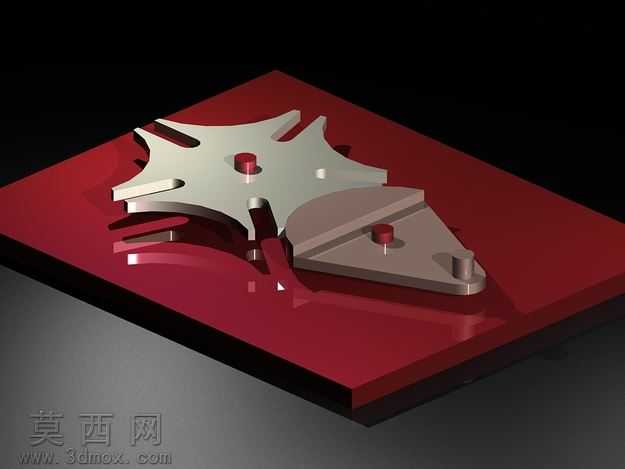

本作品为应用于计时装置的日内瓦间歇传动机构三维建模成果，建模过程严格遵循机械设计原理，完整还原槽轮式间歇传动的核心结构与运动逻辑。建模阶段首先搭建装配基准平面，以机构安装基板作为全局定位基准，基板采用带定位凸台的矩形结构，边缘设置限位挡边，为所有传动构件提供稳定的安装支撑，建模时精准控制基板的厚度、凸台高度与安装孔位的同轴度，确保后续构件装配无错位。核心传动构件包含主动拨盘与从动槽轮两部分：主动拨盘设计为带圆柱销的扇形结构，建模时精准控制圆柱销的直径、伸出长度与拨盘回转中心的偏心距，同时对拨盘的锁止弧面做平滑过渡处理，保证槽轮间歇停顿时的锁止稳定性；从动槽轮为带径向槽的星型结构，建模时严格计算径向槽的数量、槽宽与槽深，确保槽宽与主动销直径形成精准间隙配合，槽轮的每个停歇定位面都做平面度约束，匹配拨盘锁止弧的轮廓曲率，实现传动过程中无冲击的停顿与启动。所有构件的装配采用同轴、重合、间隙配合等约束关系，主动拨盘的回转轴与槽轮回转轴垂直交错布置，中心距严格按照传动比计算结果设定，确保主动销能顺利滑入径向槽带动槽轮转位，转位结束后锁止弧完全贴合实现精准定位。材质与渲染阶段，安装基板采用深红色哑光金属材质，添加细微的磨砂纹理与边缘倒角高光，模拟硬质合金基座的质感；主动拨盘与从动槽轮采用银灰色亮面金属材质，对构件的棱边做微小倒角处理，添加金属反射与环境 occlusion 效果，突出精密加工零件的光洁质感；固定用的销轴采用深红色金属材质，与基座色调统一，同时区分传动构件与固定件。渲染场景采用深色渐变背景，搭配顶侧45度柔光照明，在构件下方投射柔和阴影，清晰展现机构的层叠装配关系与各部件的轮廓细节，直观呈现日内瓦机构间歇传动的结构特征，可用于计时装置的结构原理演示、传动方案验证与教学展示使用。
