悬挑式钢构锚定屋顶支撑结构

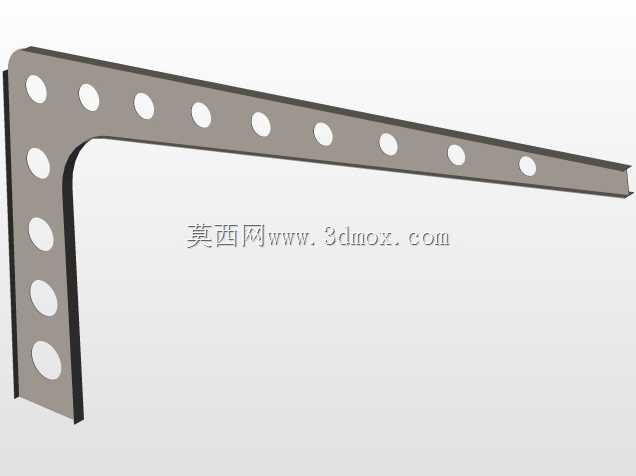

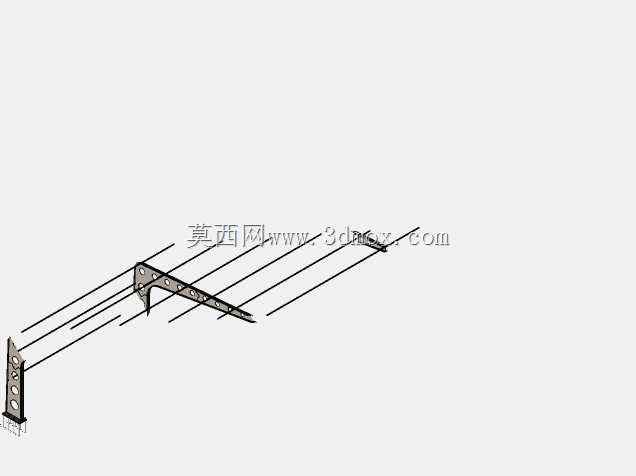

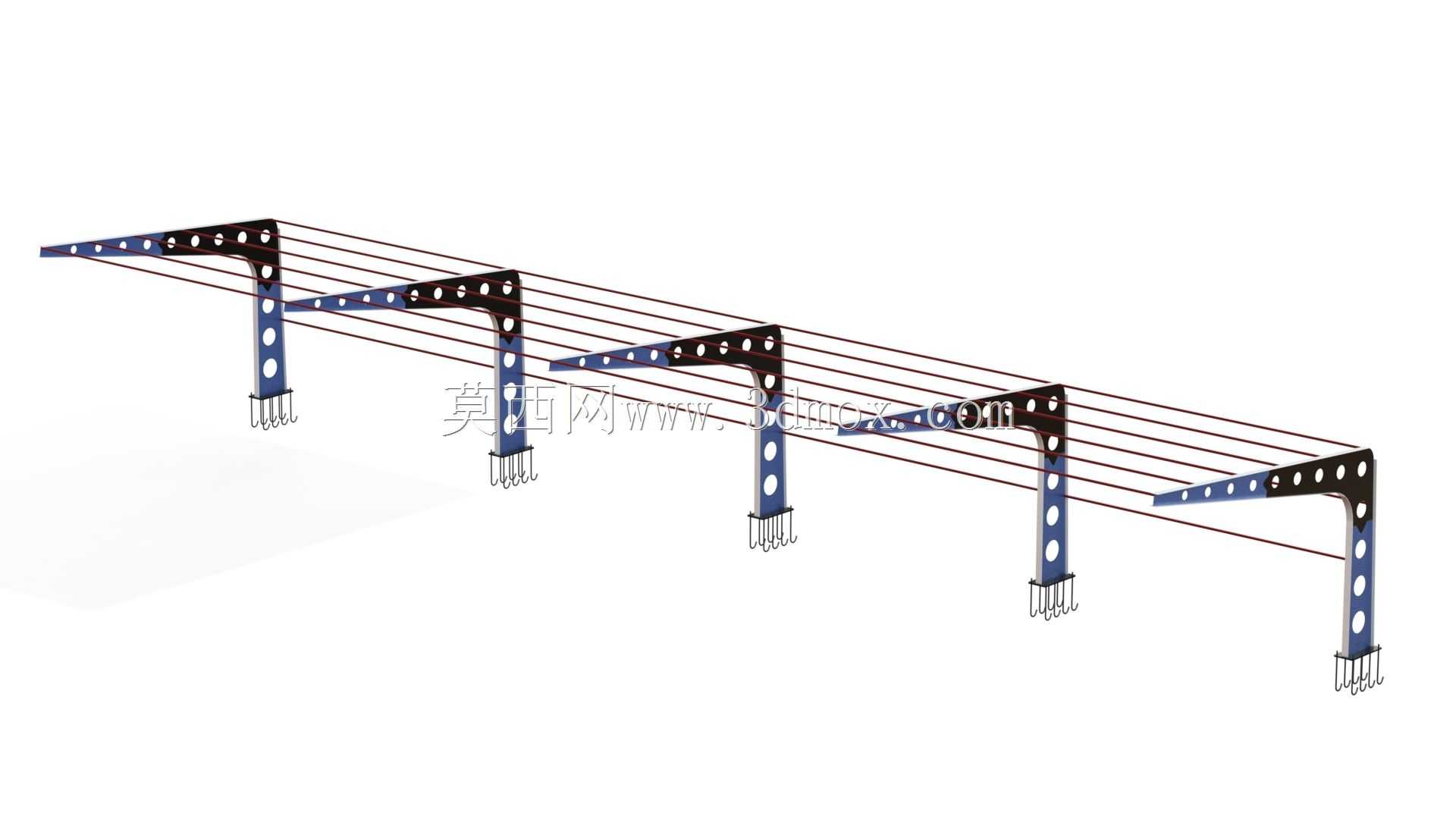

该锚定屋顶支撑结构主要应用于大跨度悬挑屋面的施工搭建场景，常见于工业厂房附属雨棚、场馆外挑檐、站台遮雨棚等需要单侧向外延伸屋面的工程场景中，核心作用是为屋面的横向拉结构件提供稳定的竖向支撑与端部锚固力，抵消屋面荷载带来的下弯力矩与水平拉力，避免悬挑屋面出现倾覆、变形或连接失效问题。整套结构采用多组支撑立柱沿悬挑方向等距排布的布局，单组支撑构件为带加强孔的竖向钢板支腿，支腿底部设置锚固件，可直接与下部混凝土结构或预埋基座完成刚性连接，支腿上部向外延伸出带孔的悬挑托臂，托臂上预留的穿线孔位用于穿设屋面的横向拉结钢索，钢索沿悬挑方向贯通所有托臂，形成连续的屋面受力承托体系。在设计思路上，该结构充分考虑了悬挑屋面的受力特点，竖向支腿上开设的圆形减重孔在不损失构件抗弯、抗剪强度的前提下，有效降低了构件自重，同时减少了钢材用量；托臂与竖向支腿采用一体化弯折成型的结构形式，避免了焊接连接带来的应力集中问题，提升了构件的整体抗疲劳性能。安装过程中，单组支腿的底部锚固件需要与下部结构的预埋点位精准对齐，保证支腿的竖向垂直度偏差控制在施工允许范围内，相邻支腿的排布间距需要匹配屋面荷载的分布要求，确保每段钢索的受力均匀；托臂上的穿索孔位保持同轴度，避免钢索穿设后出现额外的弯折应力。整套结构的外形沿悬挑方向呈线性排布，竖向支腿的高度可根据屋面的找坡需求进行适配调整，托臂的外挑长度匹配屋面的悬挑跨度，安装完成后可在钢索上方铺设屋面面板，形成完整的悬挑屋面体系，能够承受屋面自重、雨雪荷载以及常规风荷载的作用，整体结构传力路径清晰，安装便捷，适合标准化批量加工后在现场快速装配，能够有效缩短悬挑屋面的施工周期，同时长期使用过程中维护成本较低，构件的防腐处理可根据使用环境的腐蚀等级选择对应的涂装工艺，保证结构的设计使用寿命。
