皮带张紧机械构件结构设计

在带传动系统的实际运维与设备搭建场景中，皮带张紧构件是保障传动效率、延长皮带使用寿命的核心配套部件，广泛应用于轻工输送线、小型机床传动组、农用机械动力传输单元、纺织设备传动机构等多类需要带传动的工业场景中。带传动长期运行过程中，皮带会因持续受拉产生蠕变与松弛，导致初拉力下降，出现打滑、传动比失准、传动噪音增大等问题，这类张紧构件的核心作用，就是通过可调节的施压结构，持续为皮带提供适配的张紧力，抵消皮带松弛带来的传动失效风险，保障带传动系统在额定工况下稳定运行。

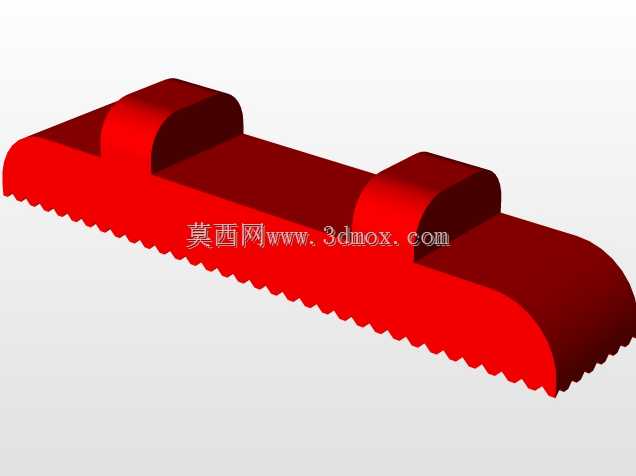

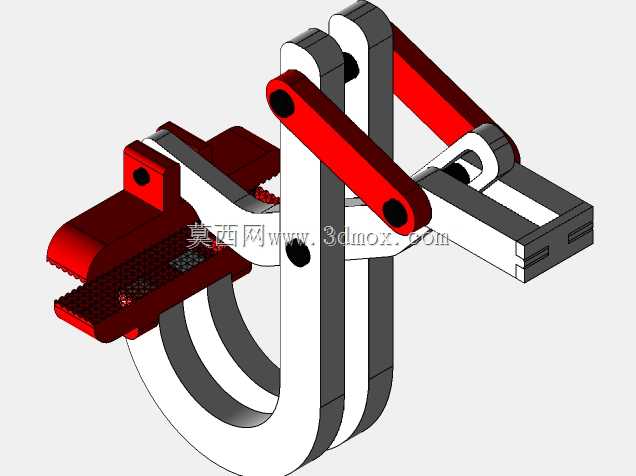

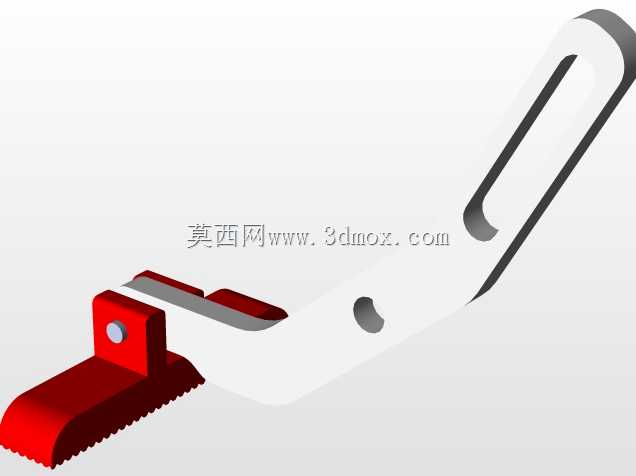

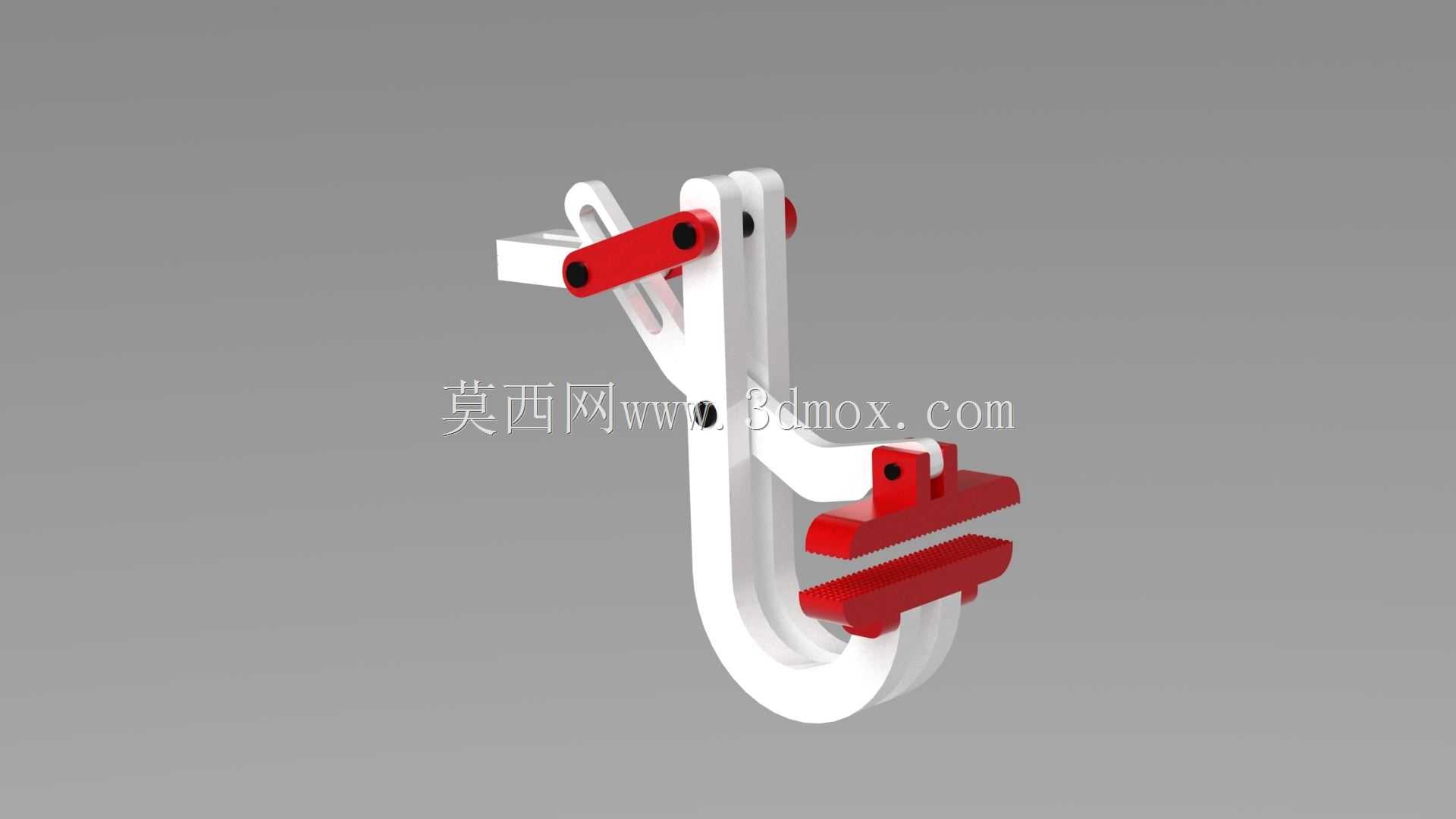

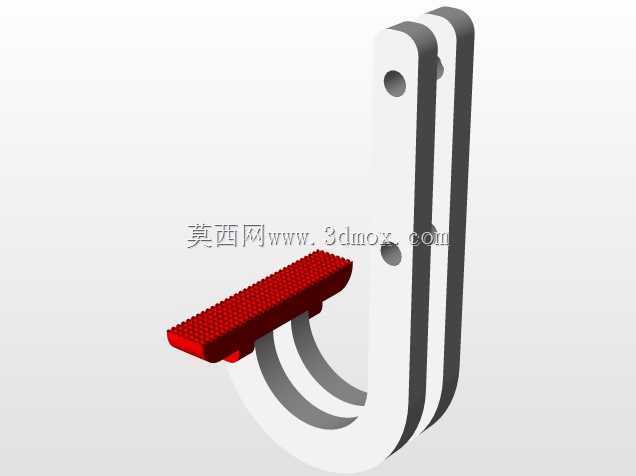

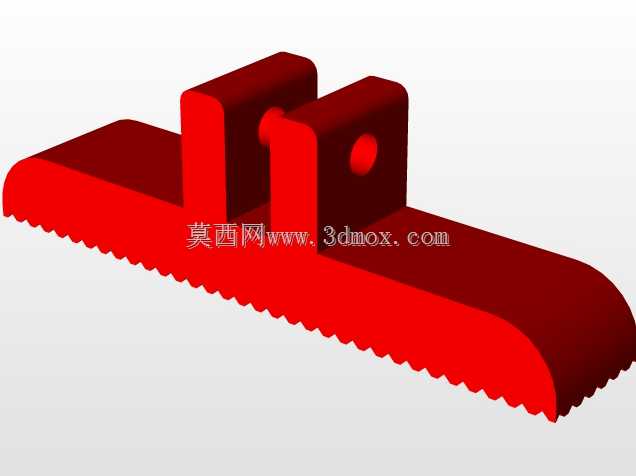

从结构设计逻辑来看，该张紧构件采用分体铰接式布局，主体支撑部分为U型弯折的承载架，作为整个构件的安装基体，架体上预留的铰接孔位用于连接可摆动的张紧臂，张紧臂末端设置的压合结构直接与皮带工作面接触，通过调整张紧臂的摆动角度，改变压合结构对皮带的下压量，从而实现张紧力的精准调节。构件上的红色部件为耐磨接触块与铰接锁紧组件，耐磨接触块采用与皮带摩擦系数适配的耐磨材质，既可以避免刚性构件直接接触皮带造成的皮带表层磨损，也能保证压合过程中不会出现相对滑移，保障张紧力传导的稳定性；铰接位置的锁紧组件采用轴销加防松结构，在张紧力调整到位后可以锁死张紧臂的摆动角度，避免设备运行过程中因振动导致张紧臂移位，出现张紧力衰减的问题。

从安装边界与尺寸适配角度来看，该张紧构件的U型基体背部预留有标准安装孔位，可直接通过螺栓固定在带传动系统的机架预设安装面上，安装时需要保证张紧臂的摆动平面与皮带传动平面完全重合，避免压合过程中出现皮带偏磨、跑偏的问题。构件整体的外轮廓尺寸适配中心距在0.5m-1.2m区间的中小功率带传动系统，张紧臂的可调摆角范围覆盖0-35度，可适配不同松弛程度的三角带、平带的张紧需求，压合块的接触长度根据常用皮带宽度设计，可覆盖宽度在20mm-50mm区间的常规工业皮带，无需额外定制接触块即可满足多数常规传动场景的使用需求。

在实际选型应用过程中，这类张紧构件需要根据带传动的传递功率、皮带型号、运行线速度匹配对应的安装位置，通常布置在皮带的松边外侧，靠近小带轮的位置，这样既可以最大化张紧效果，也能避免张紧力过大导致的皮带附加弯曲应力升高，延长皮带的疲劳寿命。构件的铰接转动副设计有间隙补偿结构，长期运行出现铰接磨损后，可通过调整轴销的锁紧螺母消除配合间隙，避免张紧臂出现旷量导致的张紧力波动。整个构件的受力路径经过优化，张紧过程中产生的反作用力直接通过U型基体传导至安装机架，铰接位置的受力经过分散处理，不会出现局部应力集中导致的构件变形问题，可在-20℃到60℃的常规工业环境温度下长期稳定运行，适配多数工业车间、户外农用设备的使用环境要求。
