印刷车间窄幅纸卷周转存放料架

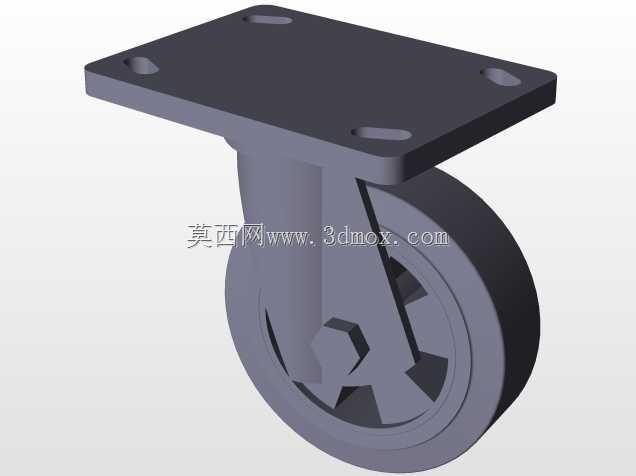

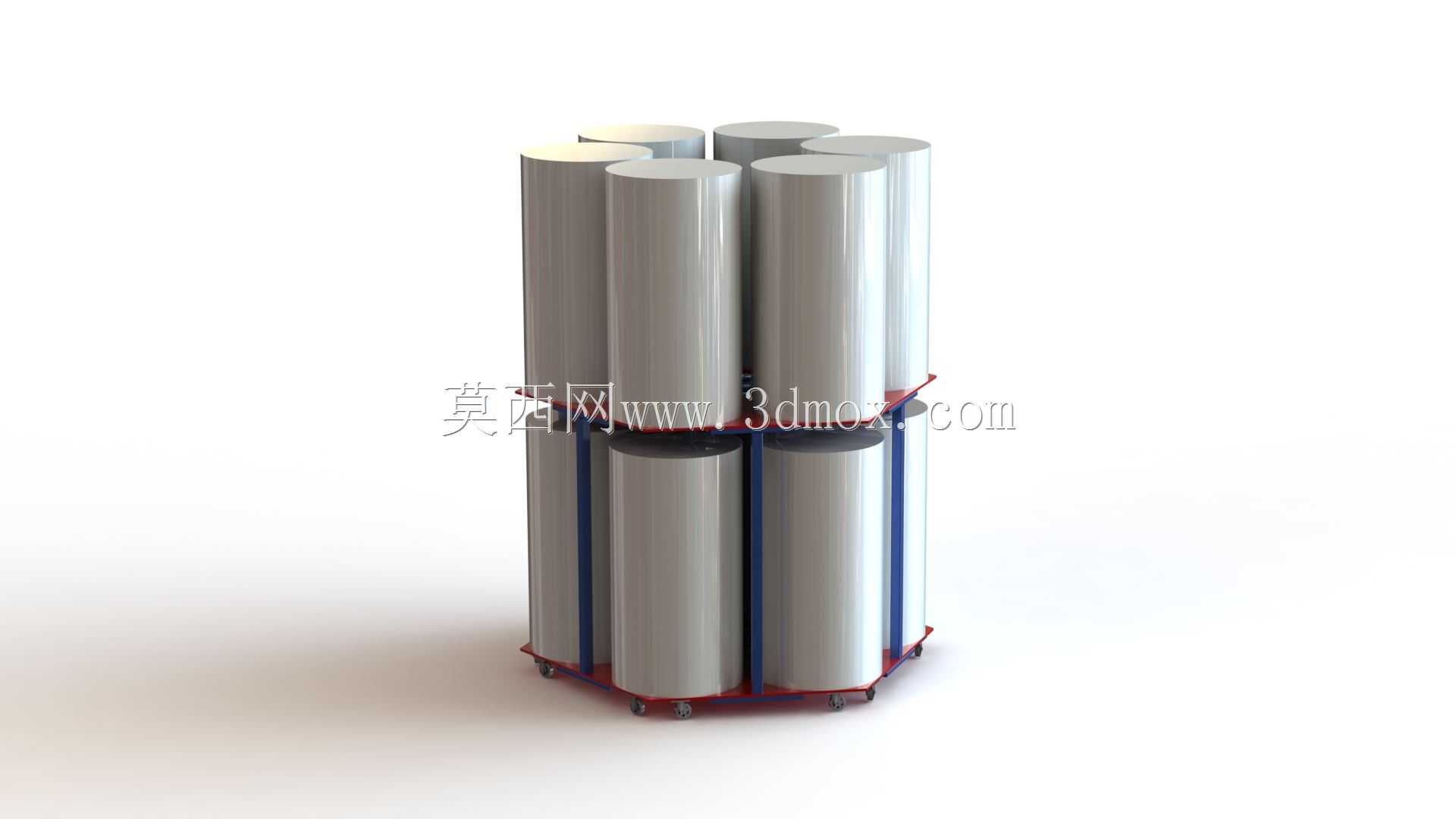

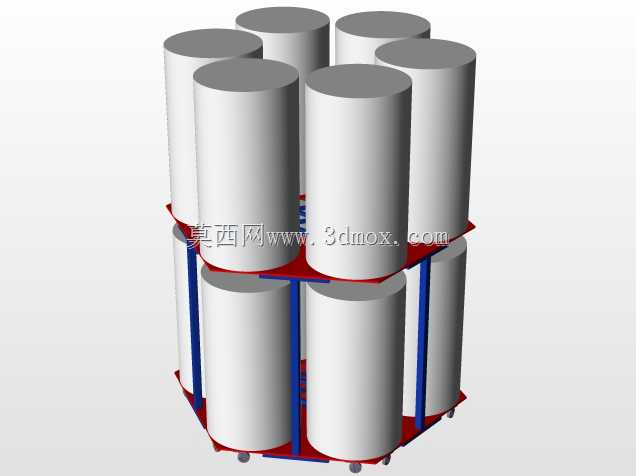

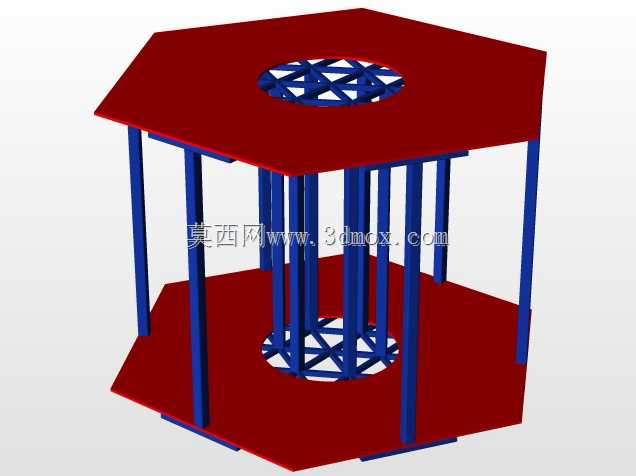

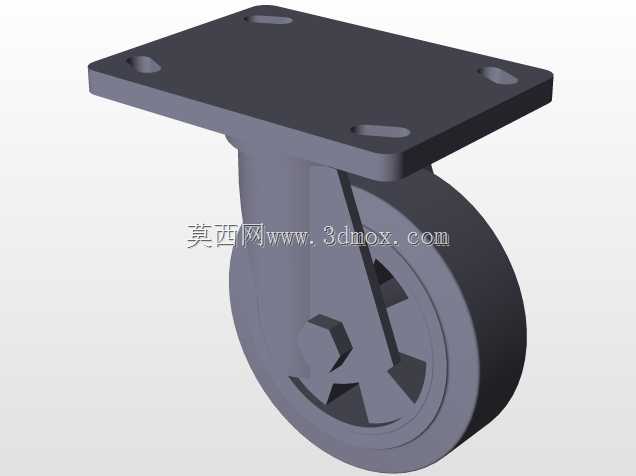

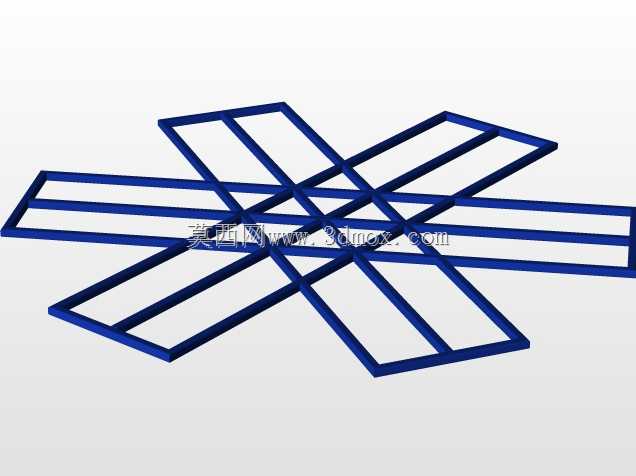

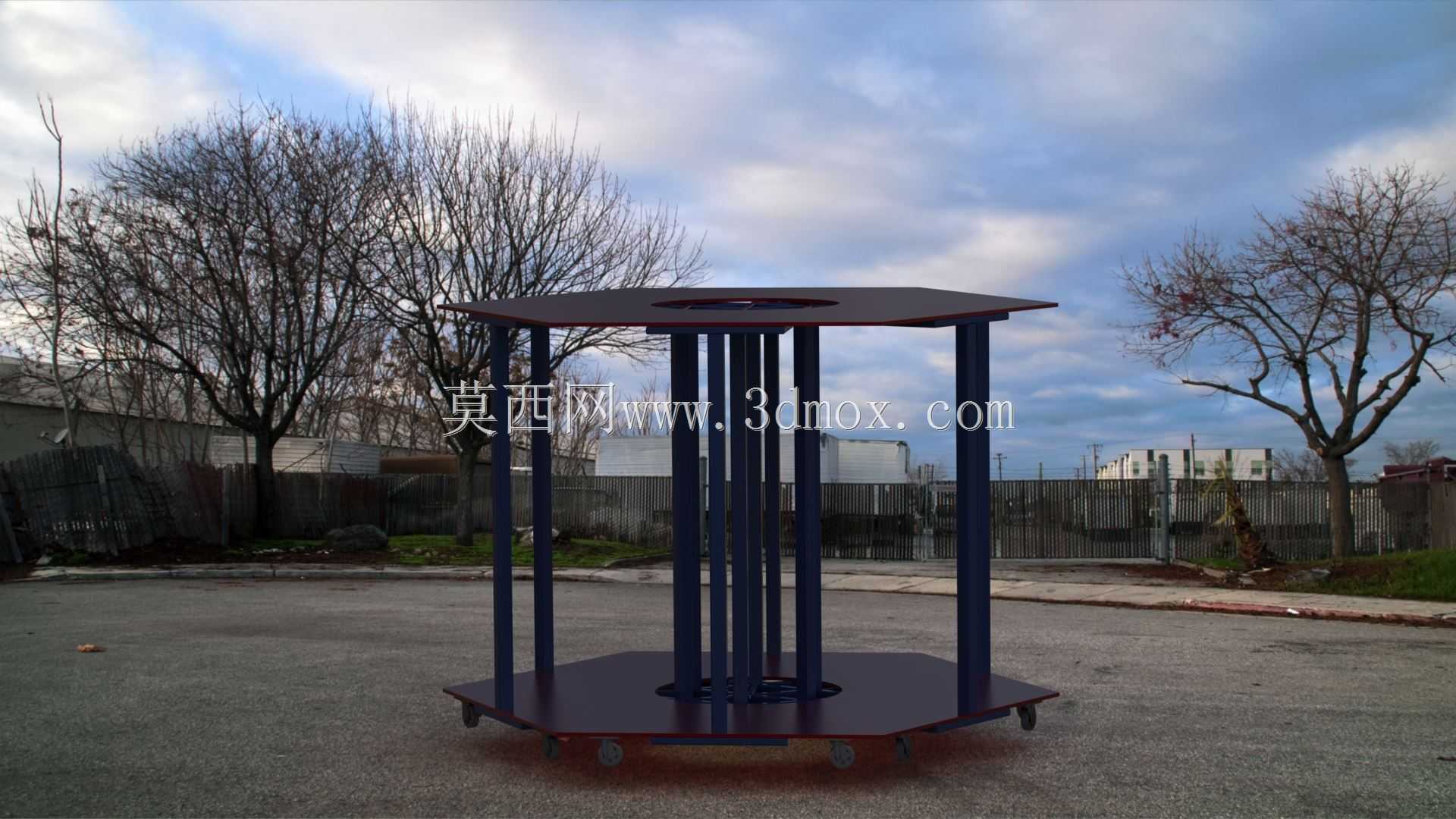

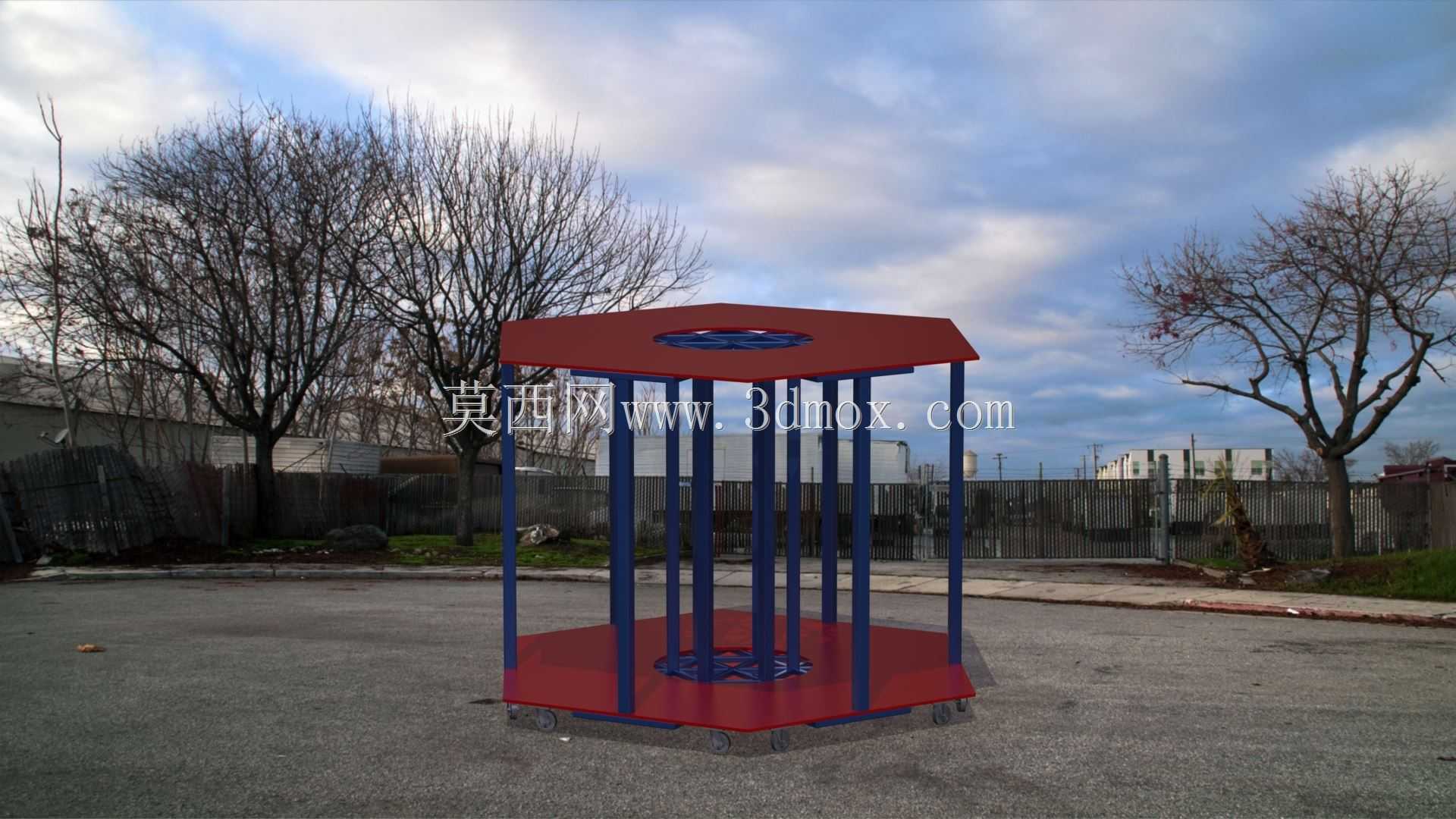

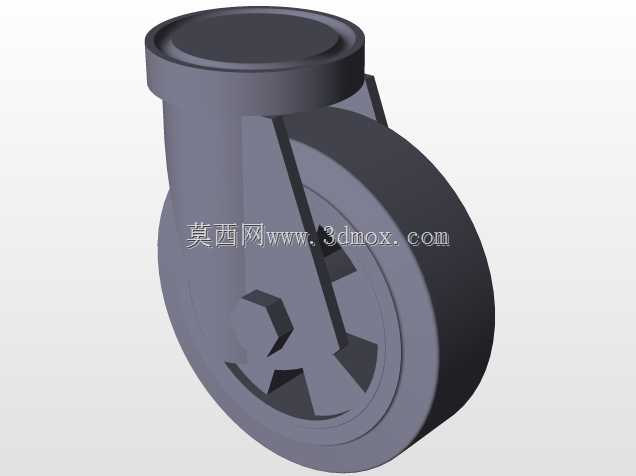

做印刷、软包装加工的车间里，大直径窄幅原纸卷的转运和临时存放一直是现场管理的痛点，这类纸卷单卷重量大，立放易倾倒、平放易蹭脏纸面，普通平板推车转运时需要额外做绑扎固定，不仅耗时，还容易在绑扎过程中硌伤纸卷端面，影响后续上机印刷的走纸稳定性。这款窄面储料台就是针对这类窄幅大直径纸卷的工位间周转、机台旁临时存放需求设计的，整体采用立式分栏储料结构，每一个储料位对应单卷纸卷的放置空间，相邻料位之间设置竖向分隔挡杆，避免纸卷之间相互挤压摩擦，挡杆采用圆管型材制作，接触纸卷的位置没有尖锐棱角，不会刮破外层包装纸或者损伤纸卷边缘。料台底部配置了带刹车的万向脚轮，在平整的环氧地坪车间地面上推行阻力小，单人即可推动整台满载纸卷的料架移动，脚轮的刹车结构踩下后可以将料架牢牢固定在印刷机、分切机的上料位旁，不会因为设备运行的振动出现滑移。从结构设计逻辑来看，这款料台没有采用传统的多层平板货架结构，而是采用了上下两层的限位框架设计，下层框架距离地面留有足够的叉车避让空间，当需要整架转运到不同车间时，可以直接用手动液压叉车从底部托起整个料架，不需要逐卷卸料，大幅降低跨区域转运的工作量。上层的限位挡圈刚好卡在纸卷高度约三分之二的位置，既不会因为挡杆过高影响纸卷的吊装上下料，也不会因为限位位置过低导致纸卷在推行过程中出现倾斜歪倒。料架的整体外轮廓尺寸适配车间常规的通道宽度，转向时不需要额外预留过大的回转空间，即使是在设备排布紧凑的印刷车间通道内，也能顺利完成转向通行。每个储料位的内径尺寸是按照常用窄幅原纸卷的最大外径设计的，留有适当的间隙，方便用吊带吊装纸卷时顺利落位，不会出现卡滞的情况。框架主体采用型钢焊接制作，焊接位置都做了打磨去毛刺处理，整体表面做喷塑防锈处理，适应车间内偶尔有油墨、清洗剂溅落的使用环境，不会轻易出现锈蚀掉漆的情况，避免锈迹蹭到纸卷上造成原料报废。在实际使用场景中，这类料台通常会配置多台，一部分放在原纸仓储区用来做待上线纸卷的暂存配盘，一部分放在印刷机、复合机的上料侧作为机边缓存架，替代原来的地面堆放模式，既减少了纸卷堆放占用的地面面积，也避免了纸卷直接接触地面受潮的问题。料架的底部承托位置没有采用整板封闭结构，而是采用了边梁承托的形式，纸卷底部只有边缘位置和承托梁接触，大部分纸面悬空，不会因为长时间存放出现底面压痕，也方便清理料架上掉落的纸毛、灰尘。竖向挡杆的排布经过受力计算，满载状态下每根挡杆承受的侧向推力都在型材的许用应力范围内，即使推行过程中遇到小的台阶颠簸，也不会出现挡杆变形、框架开焊的问题。考虑到车间内可能存在的误碰撞情况，料架的四个外角都做了圆弧过渡处理，没有突出的尖锐结构，避免人员经过时磕碰受伤，也不会在和其他工位器具剐蹭时造成双方的结构损坏。和普通的通用物料周转车不同，这款料台的储料位是专门针对圆柱形纸卷的形态设计的，不需要额外加装绑带就可以保证纸卷在转运过程中的稳定性，上料时可以直接用行车或者电动葫芦将纸卷从料架中垂直吊出，直接放到设备的上纸架上，省去了二次搬运调整的步骤，对于提升窄幅卷材加工车间的物料流转效率有很实际的作用。
