2吨级手动永磁磁力吊具结构设计

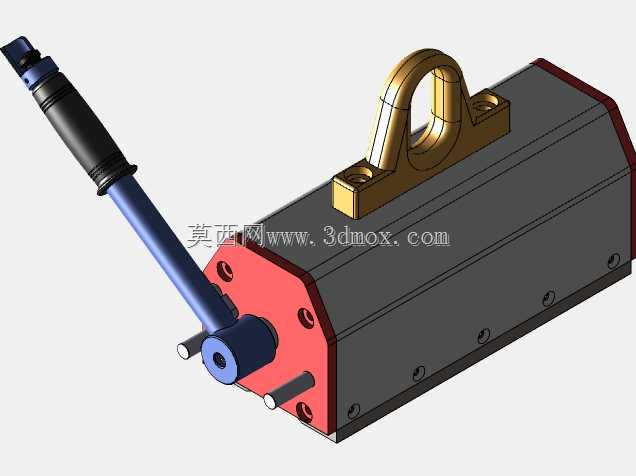

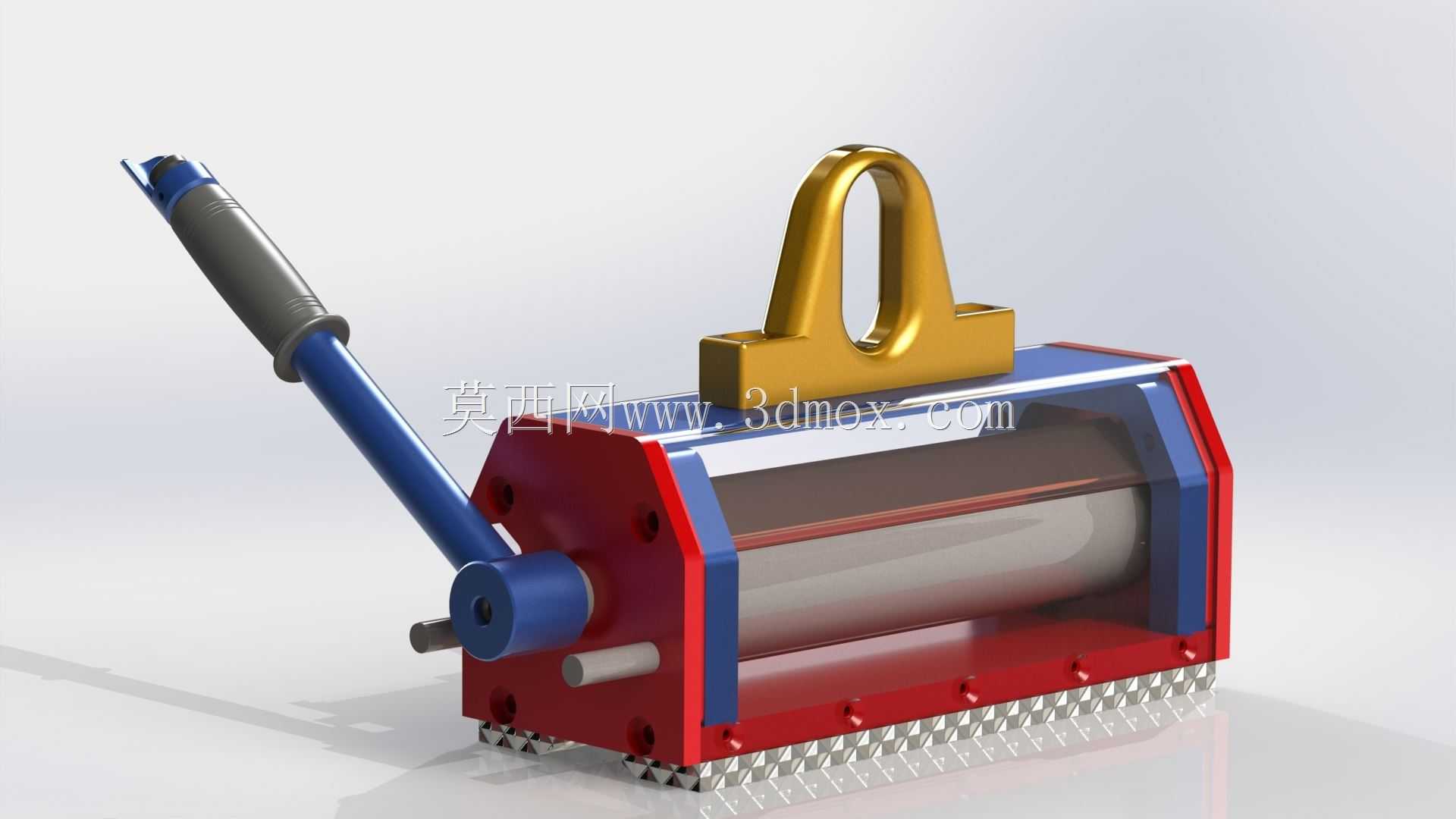

这款手动控制的永磁磁力吊具，是面向车间零散钢铁物料转运场景开发的实用型起重作业工具，核心解决传统吊索具吊运钢铁工件时的装夹繁琐、易损伤工件表面的痛点，可广泛覆盖机械加工车间钢材转运、模具车间重型模具移位、铸造车间半成品铸件周转、钢材仓储型材装卸等多个作业场景，适配各类导磁性钢铁材料的短距离吊运移位作业。从功能特性来看，这款吊具依靠内部高性能永磁磁路提供稳定吸附力，额定承载对应2吨级导磁工件，作业全程无需外接电源，完全规避了电磁吊具断电失磁引发的坠物风险，作业安全性更有保障；吊具侧面设置的长操作手柄带有防滑握持结构，操作人员只需扳动手柄即可完成磁路的导通与断开切换，吸附工件时磁路闭合，磁力线集中作用于工件接触面，产生足够的吸附摩擦力克服工件重力，释放工件时扳动手柄切换磁路状态，磁力在吊具内部形成闭环，接触面剩磁极低，不会出现工件粘连无法脱开的问题。吊具顶部设置的一体式吊环采用圆弧过渡结构，可直接适配起重机吊钩、叉车吊臂等各类常规起重挂接结构，无需额外配置转接挂具，挂接操作便捷。底部吸附面采用密集齿状防滑结构，能够有效增大与工件表面的接触摩擦力，即使工件表面存在轻微的氧化层、锈迹或是少量切削液残留，也能保证吸附状态稳定，不会出现吊运过程中工件滑移的问题。从设计思路来看，整体结构采用模块化布局，核心永磁磁路组件封装在高强度合金壳体内部，壳体边角做了加厚防撞处理，能够抵御车间日常作业中的磕碰冲击，延长设备使用寿命；操作手柄的转轴位置设置了定位卡位结构，手柄扳动到吸附、释放两个工位时会自动卡止，避免作业过程中受震动误碰导致磁路切换引发安全事故；壳体侧面的红蓝配色分区清晰标识了磁路状态对应的操作方向，操作人员可以快速识别当前设备状态，降低误操作概率。从安装与使用边界来看，这款吊具整体结构紧凑，无需复杂的安装调试流程，使用前只需确认吊环与起重设备挂接牢固、操作手柄卡位正常即可投入使用；作业时需要保证吊具吸附面与工件表面完全贴合，工件厚度需满足磁路吸附的最小厚度要求，避免因工件过薄导致磁力不足，同时严禁吊运温度超过永磁体耐温上限的高温工件，防止永磁体高温退磁影响承载能力；日常存放时需将手柄扳至释放状态，保持吸附面清洁，避免铁屑杂物附着在吸附面影响后续使用的贴合精度。
