带可胀芯轴制动的手动开卷设备结构

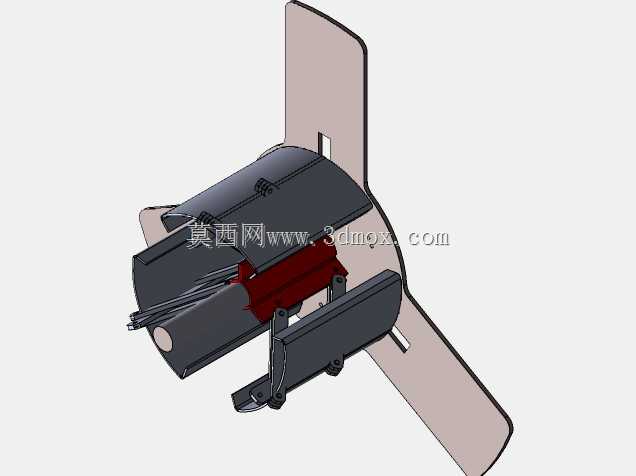

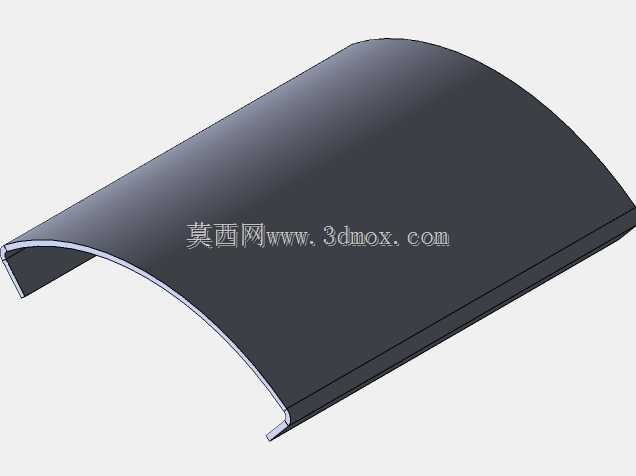

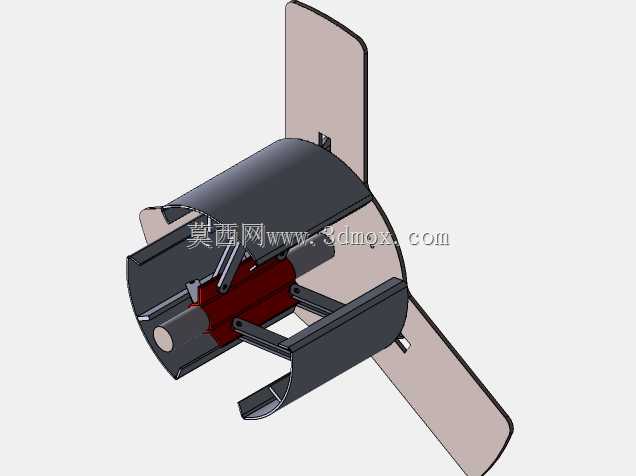

这款手动开卷设备主要面向金属卷材、薄带材的小规模加工作业场景，常见于五金冲压小件加工、钣金作坊、小型金属制品生产线的前端上料环节，适配小吨位、小宽度的钢卷、铝卷、铜带等卷状原材料的放料作业，无需配套复杂的电气控制系统，完全依靠手动操作即可完成上料、张紧、放料的全流程，非常适合无气源、无复杂供电配套的零散加工场景，也可作为大型开卷生产线的备用辅助设备，应对小批量、多规格的临时开卷需求。设备采用单机架承载结构，整体结构紧凑，核心承载部件为可胀式芯轴，芯轴配套独立的手动制动系统，作业时可根据卷材的实际内径调整芯轴的胀紧尺寸，将卷料内圈牢牢固定，避免放料过程中卷材出现松脱、打滑、偏摆的问题，制动系统可手动调节阻尼大小，匹配不同厚度、不同重量卷材的放料张力需求，防止放料速度过快导致的材料拉扯、散卷问题，保障后续冲压、裁切工序的送料稳定性。设备配套可手动调整的托架结构，托架可根据卷材的实际宽度、外径尺寸调整支撑位置与支撑高度，从卷材下方承托料卷外圈，抵消大重量料卷对芯轴产生的径向载荷，避免芯轴长期受力出现弯曲变形，同时也能在料卷转动放料的过程中起到辅助限位的作用，减少料卷转动时的轴向窜动。从设计思路来看，这款设备完全围绕手动操作的便捷性做优化，所有调节部位均采用手拧、手扳的操作结构，无需额外配套扳手等工具即可完成料卷装夹、张力调节、托架位置调整的全部操作，整体结构没有易损的复杂电子元件，后期维护成本极低，适配多规格小批量卷料的灵活加工需求。设备的安装边界预留了标准的地脚固定孔位，可直接固定在车间水泥地面或者生产线配套的工作台架上，整体占用空间小，不需要预留大尺寸的操作维护通道，单人即可完成全部操作流程，装夹小规格料卷时无需额外吊装设备，人力即可完成上料固定作业，能够有效降低小型加工场景的设备投入成本，同时满足灵活多变的小批量开卷作业需求。
