电梯轿厢导轨安全制动装置结构设计

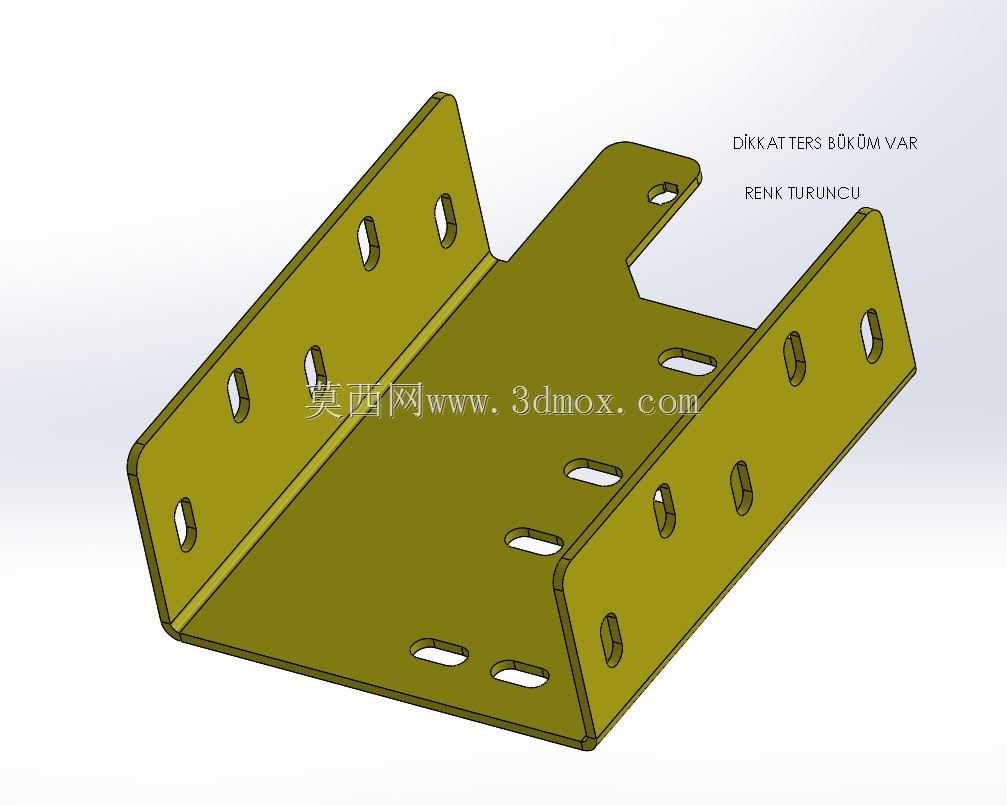

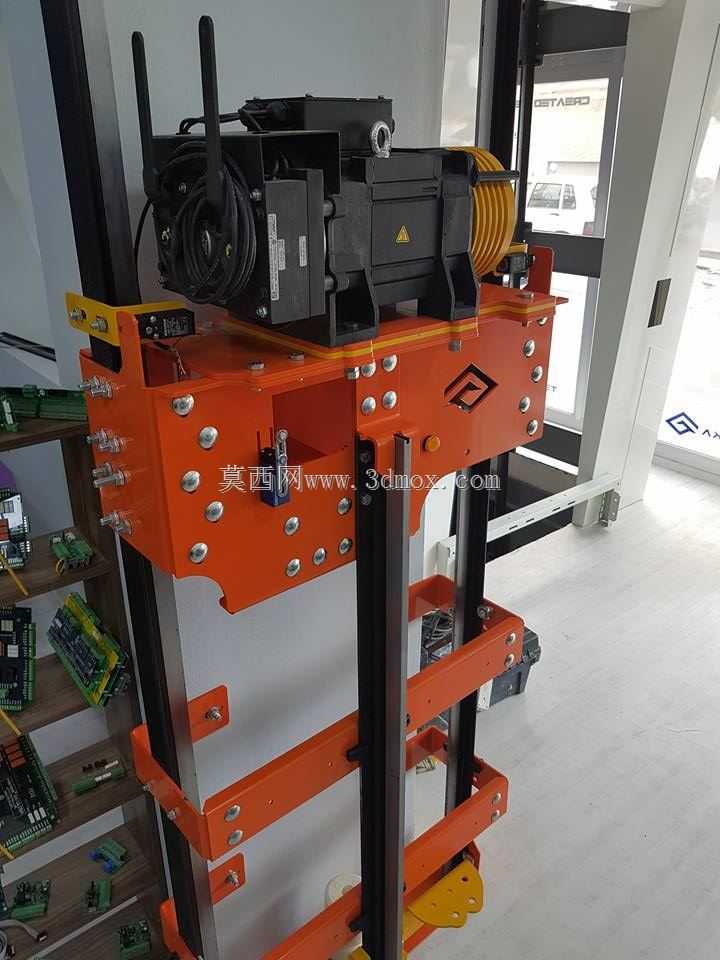

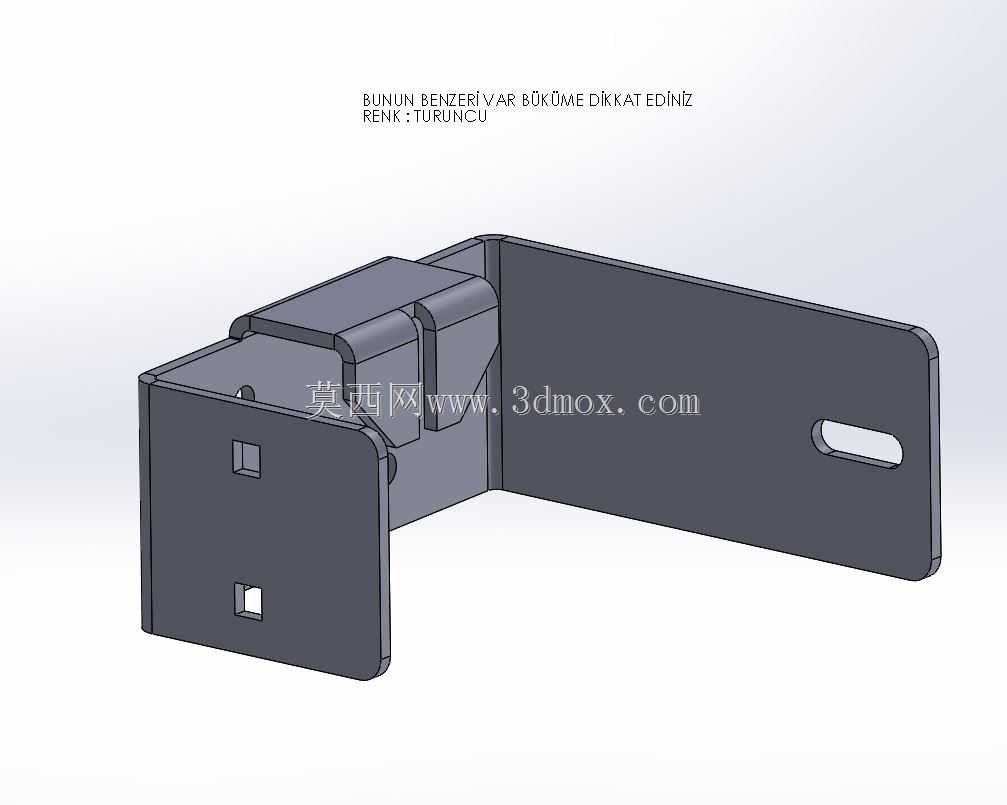

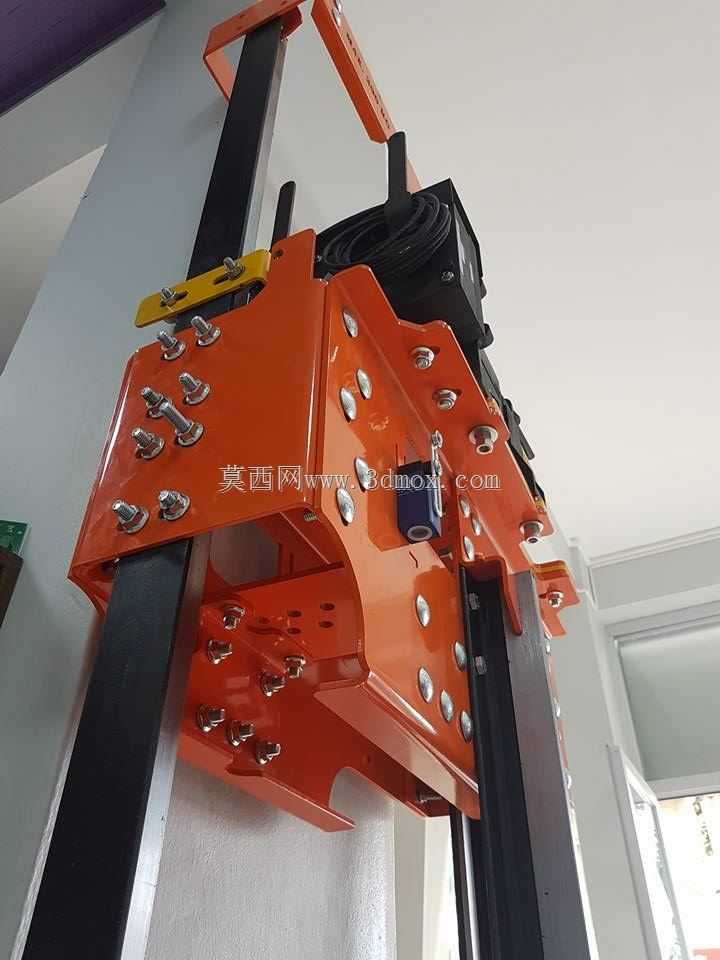

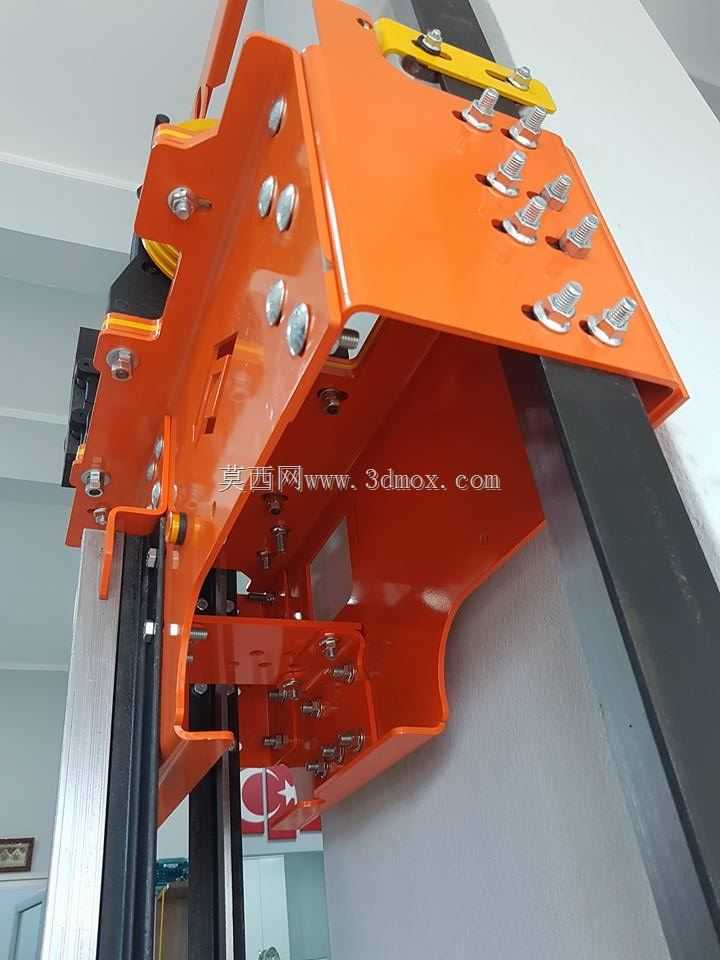

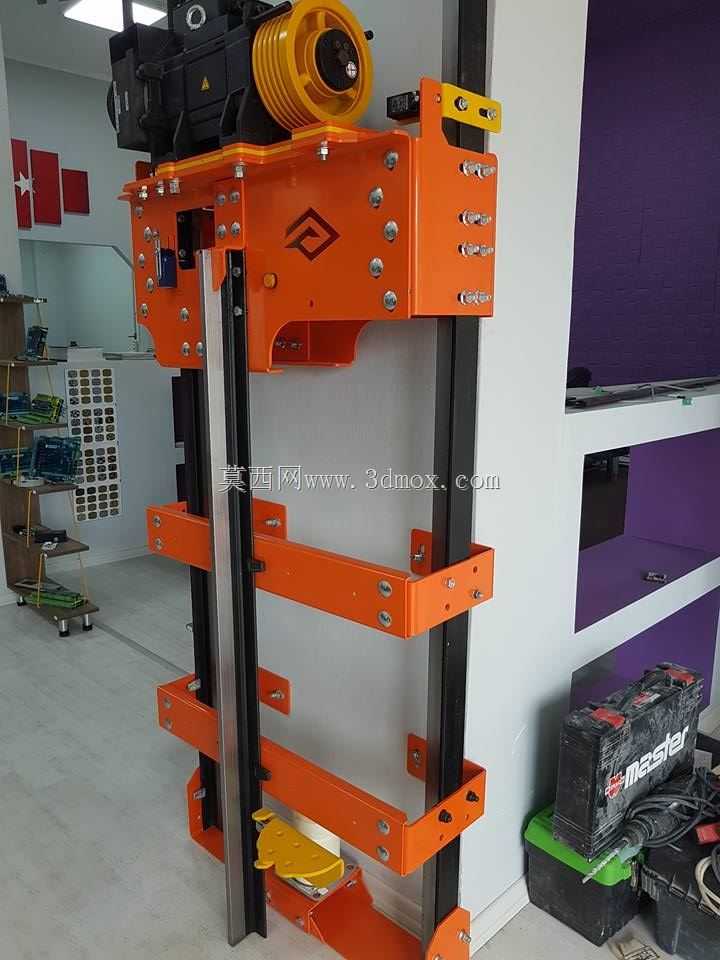

该装置属于电梯核心安全防护部件，主要应用于各类垂直升降曳引式电梯的轿厢系统中，安装在轿厢架与主导轨的衔接位置，是电梯超速、断绳等极端工况下的最后一道机械防护屏障，日常随轿厢沿导轨做垂直往复运行，当电梯运行速度超出额定阈值、或是曳引系统失效导致轿厢失速下坠时，装置会被触发并牢牢夹紧在T型电梯导轨上，通过刚性摩擦将轿厢制停在导轨上，避免轿厢坠落引发恶性安全事故，同时也可在电梯维保作业时作为辅助锁定部件，为维保人员提供可靠的机械防坠保障。从功能特性来看，该装置采用双侧对称夹持的结构布局，橙色壳体为高强度钣金折弯焊接成型的承载主体，壳体上布置的多组压紧元件为耐磨合金材质的制动楔块，配合内置的弹簧施力机构与触发联动结构，未触发状态下楔块与导轨表面保持均匀的安全间隙，不会对轿厢的正常升降运行产生额外摩擦阻力，触发状态下楔块会在联动机构带动下沿斜面滑移，逐步收紧对导轨的夹持力，制动力度线性提升，避免瞬间刚性冲击对轿厢结构、导轨以及轿厢内乘员造成额外损伤，壳体上外露的紧固件均采用防松设计，适配电梯长期高频往复运行的振动工况，不会出现部件松脱移位的问题。在设计思路上，该装置充分考虑电梯安装空间的边界限制，整体采用紧凑的U型包覆式结构，跨装在T型导轨外侧，壳体的折弯弧度与安装孔位完全匹配标准轿厢架的侧梁安装接口，无需对现有轿厢架结构做额外改造即可直接适配安装，安装时仅需将装置的安装面与轿厢架侧梁的定位面对齐，穿入固定螺栓完成紧固后调整楔块与导轨的间隙即可投入使用，整体安装边界控制在轿厢侧梁与导轨之间的有限空间内，不会额外占用轿厢的内部有效使用空间，也不会与井道内的随行电缆、补偿链、层门门锁等其他部件产生运动干涉。装置的外形尺寸完全适配国内通用的T型电梯导轨规格，夹持工作面的宽度、深度与导轨的接触面完全匹配，能够保证制动时楔块与导轨表面的接触面积最大化，摩擦制动力稳定可靠，壳体表面采用橙色喷涂处理，一方面具备良好的防锈耐腐蚀能力，适配井道内多尘、潮湿的复杂工况环境，另一方面高辨识度的橙色也便于维保人员快速识别检查，日常巡检时可以直观判断装置的安装位置、外观状态是否正常，及时排查安全隐患。装置的联动触发接口可与电梯的限速器钢丝绳直接连接，响应速度快，触发动作可靠，能够在限速器动作的瞬间同步完成制动夹持动作，全程无需电力驱动，纯机械结构的触发逻辑不受停电、电气系统故障的影响，在各类极端工况下都能稳定发挥安全防护作用。
