卧式承压储水罐体工业设备结构设计

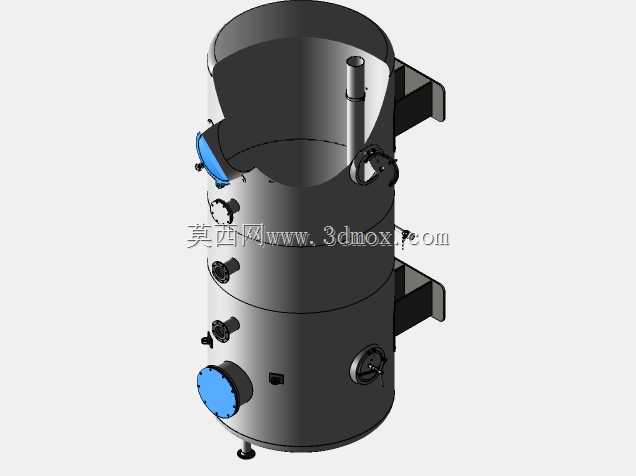

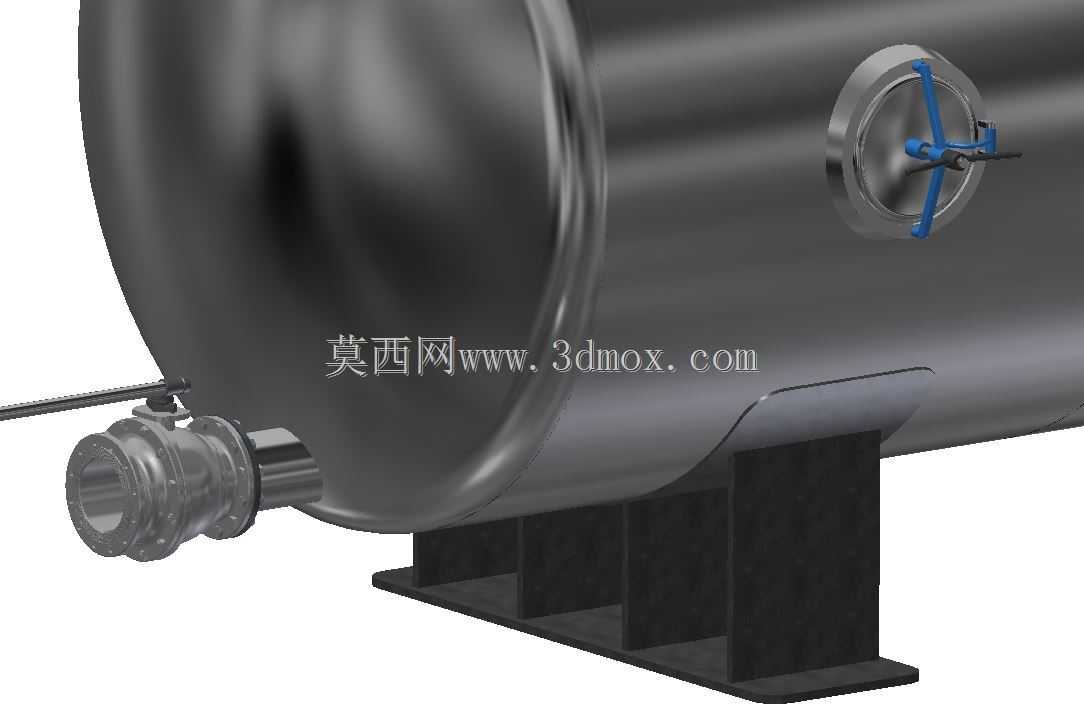

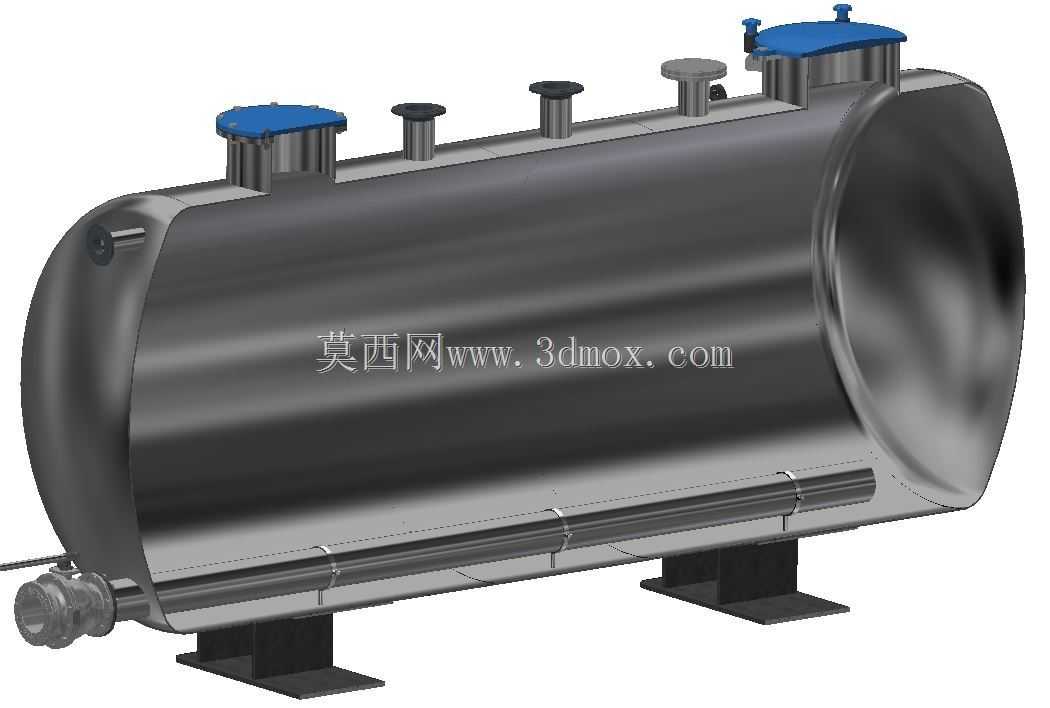

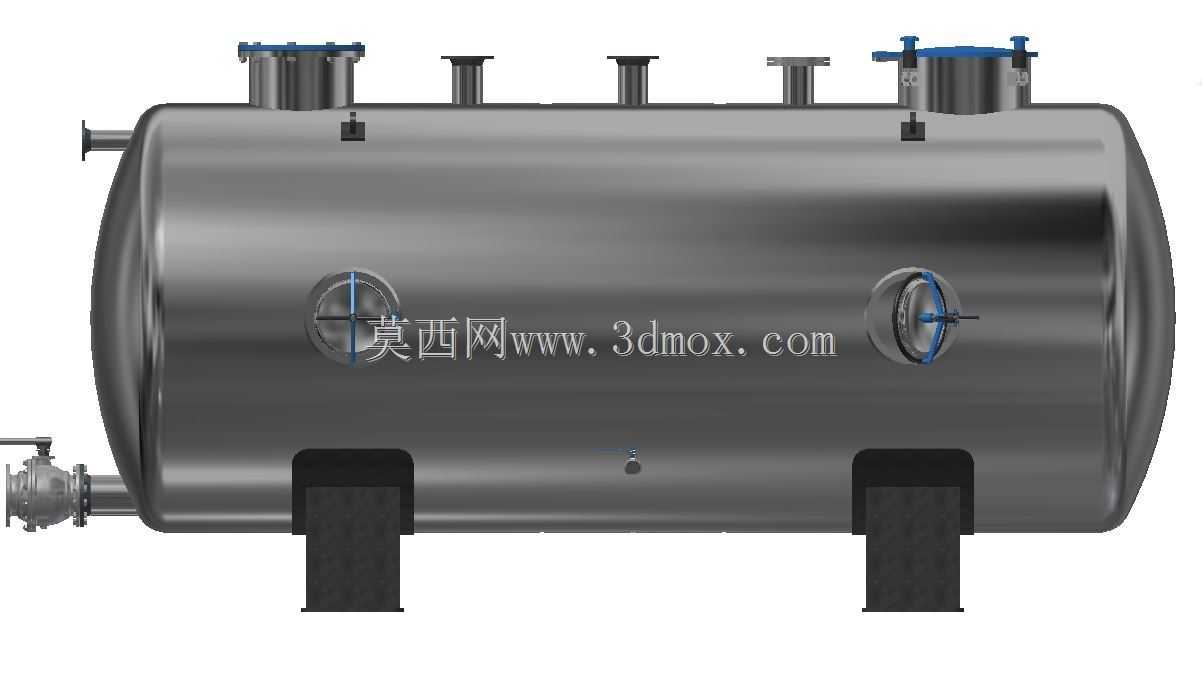

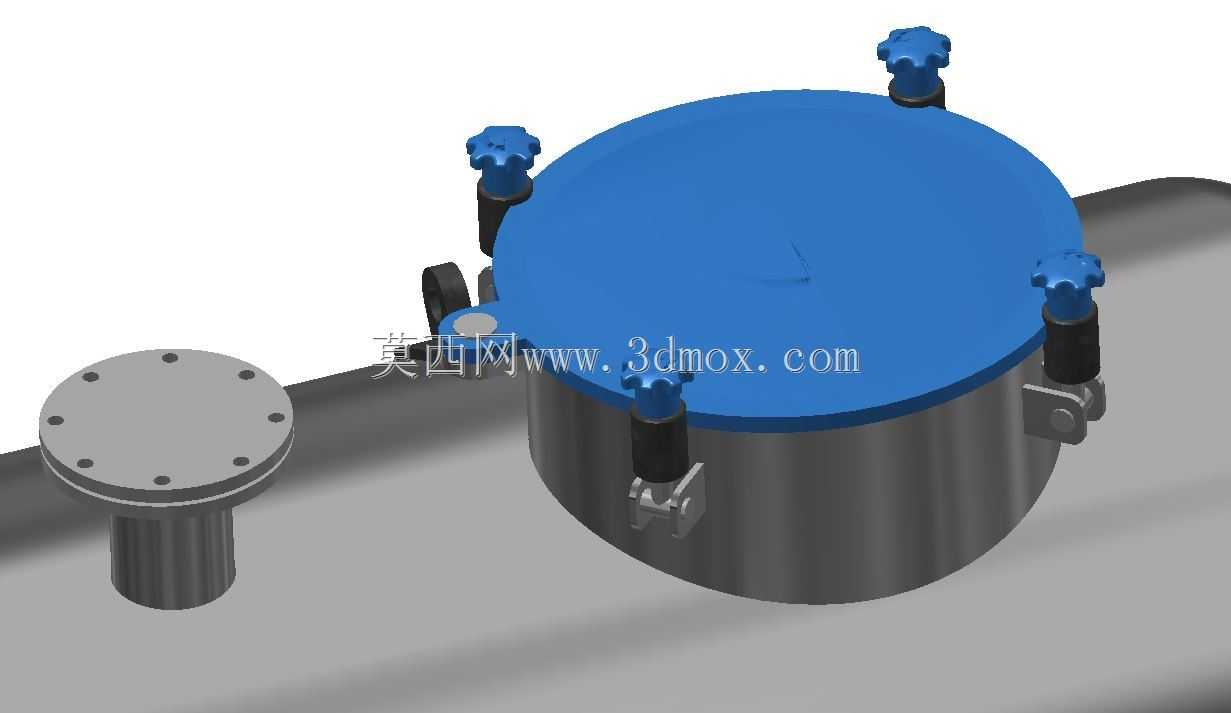

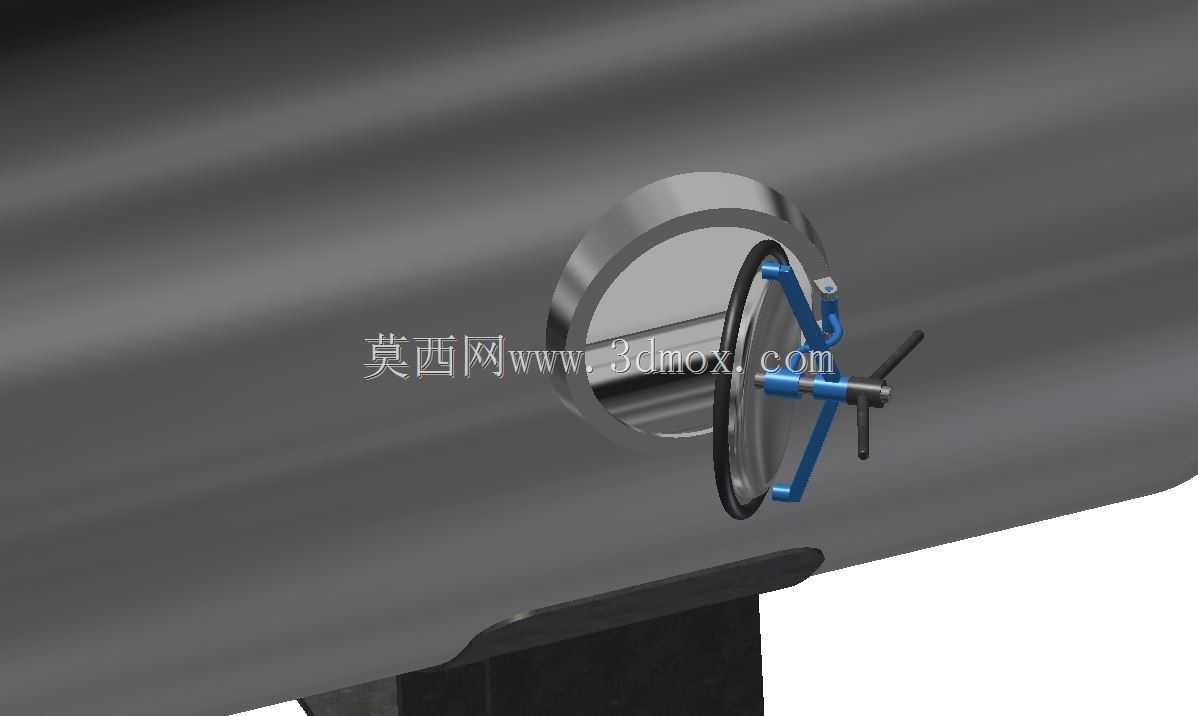

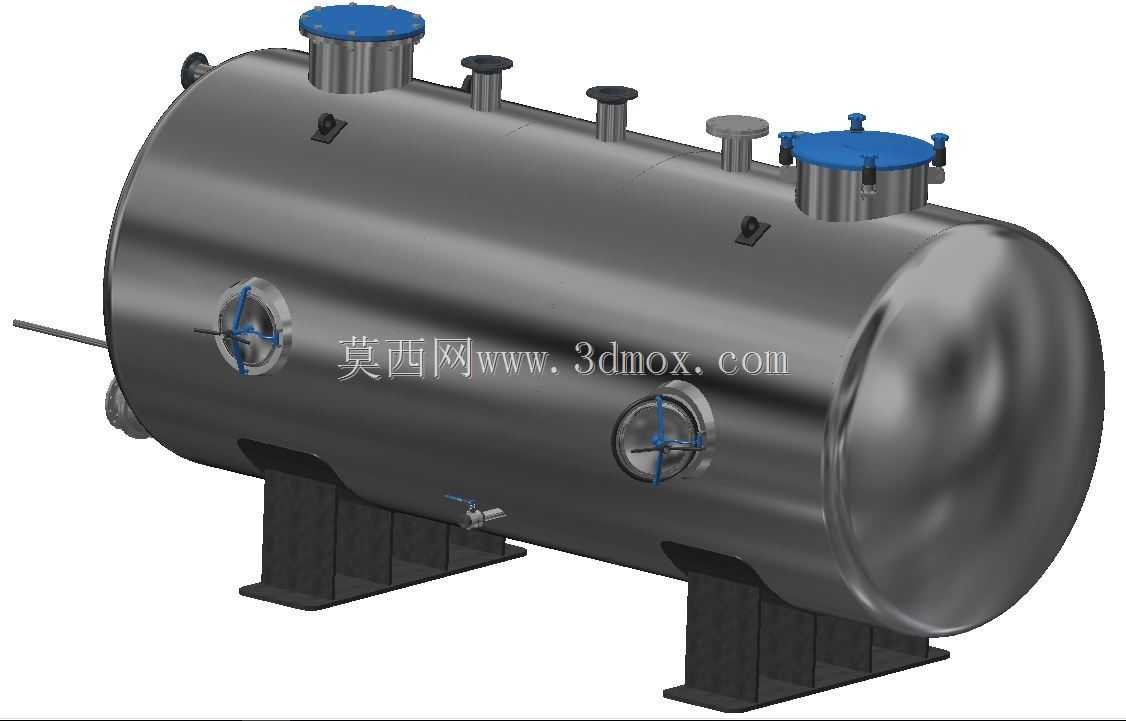

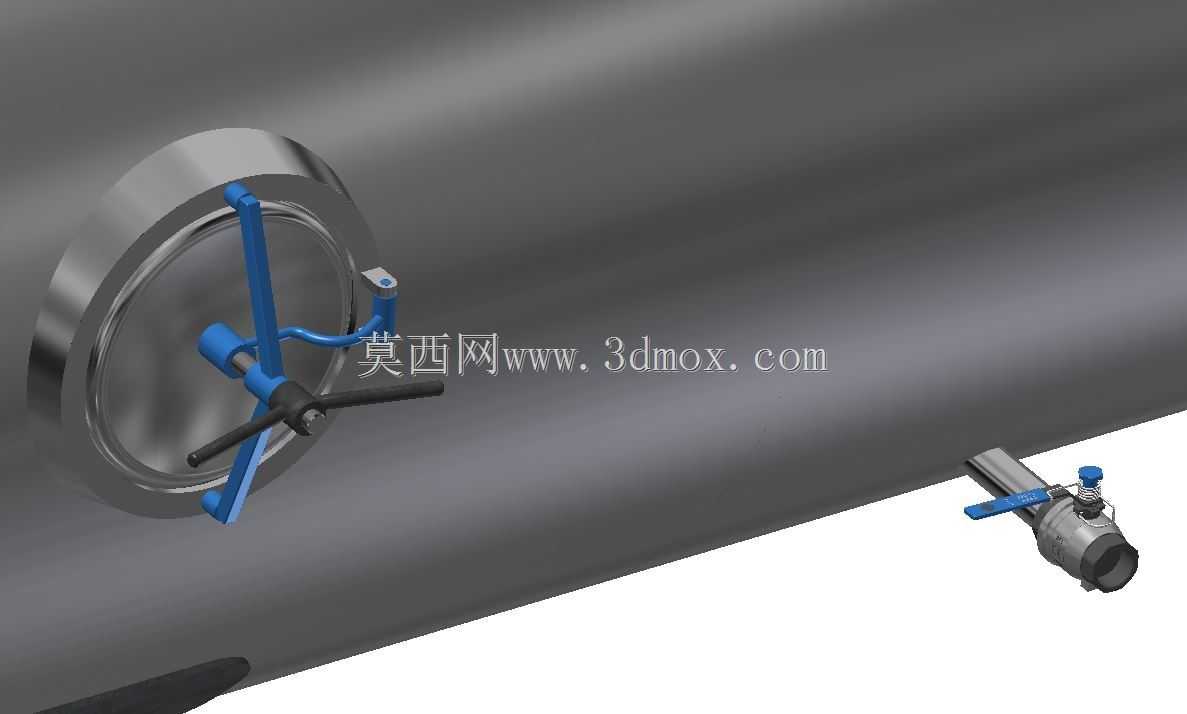

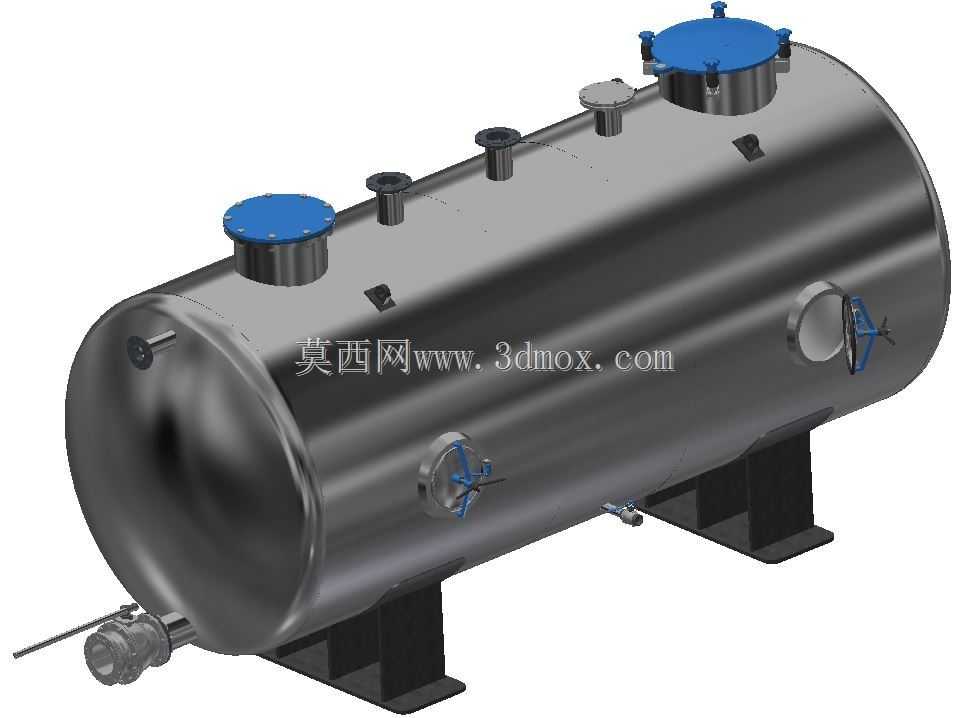

该卧式承压储水罐体主要应用于工业供水系统、暖通空调循环水系统、小型生产工艺储水环节以及民用建筑二次供水配套场景，可作为缓冲储水单元平衡管网水压波动，也可在短时停水工况下为下游管路提供稳定的水源供给，适配常压到低压承压的储水需求，避免供水端频繁启停带来的管路冲击与设备损耗。从实际用途来看，该罐体可储存常温清水或弱腐蚀性水性介质，罐体上设置的多组接口可分别对接进水管路、出水管路、溢流管路、排污管路以及压力检测、液位检测组件，侧面的手孔结构可方便运维人员进入罐体内部开展清洁、检修与焊缝检查作业，顶部的快开人孔则可满足大尺寸检修工具进出与内部构件更换的需求。在功能特性设计上，罐体采用卧式椭圆封头结构，相比立式储罐拥有更低的安装重心，抗震动与抗侧倾能力更强，适合安装在地面基础或架空设备层中；鞍式支座的设计可均匀分散罐体满水状态下的总重量，避免罐体局部应力集中导致的变形问题；罐体表面的金属质感处理对应实际生产中的不锈钢或碳钢防腐喷涂工艺，可适配潮湿、多尘的工业安装环境，降低长期使用过程中的锈蚀风险。设计思路层面，该罐体优先遵循承压容器的应力分布规律，筒体段采用等直径圆柱结构降低加工成型难度，封头采用标准椭圆封头优化端部应力分布，所有接口的位置均避开罐体主焊缝区域，减少焊接应力叠加带来的安全隐患；接口的高度差设计遵循介质流动规律，进水口设置在罐体上部区域避免进水冲击罐底沉积物，排污口设置在罐体端部最低位置可实现罐体内部污水与沉积物的完全排空，液位检测接口沿罐体轴向布置可准确反馈罐内实际储水液位。从安装边界来看，该卧式罐体的轴向长度与直径比例控制在3:1左右，可适配多数中小型设备间的安装空间，鞍式支座的地脚螺栓孔间距预留了足够的安装调节余量，可适配不同公差的混凝土基础安装要求；罐体顶部接口的垂直高度控制在合理范围内，不会额外增加设备间的层高需求，侧面手孔与端部阀门的操作空间预留充足，运维人员无需额外拆除周边管路即可完成常规操作与检修作业，整体结构兼顾了加工可行性、运行可靠性与运维便捷性。
