双轴可调式焊接回转定位工装结构

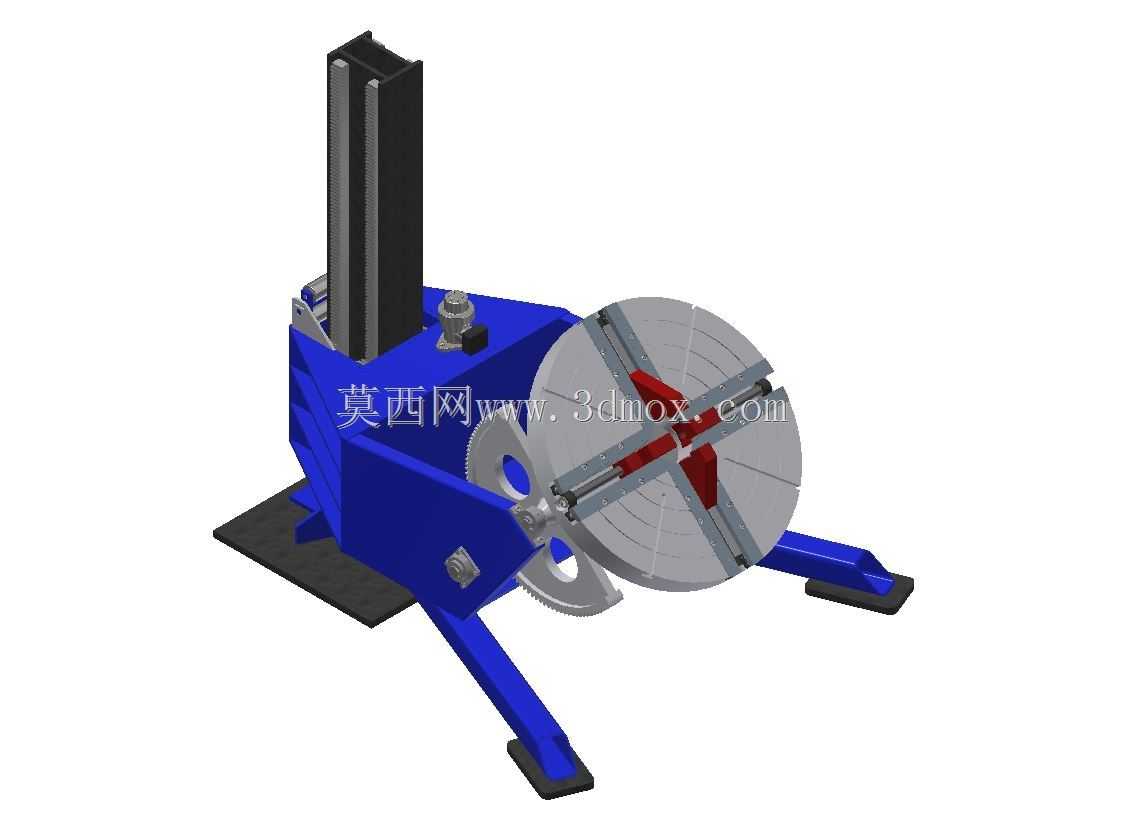

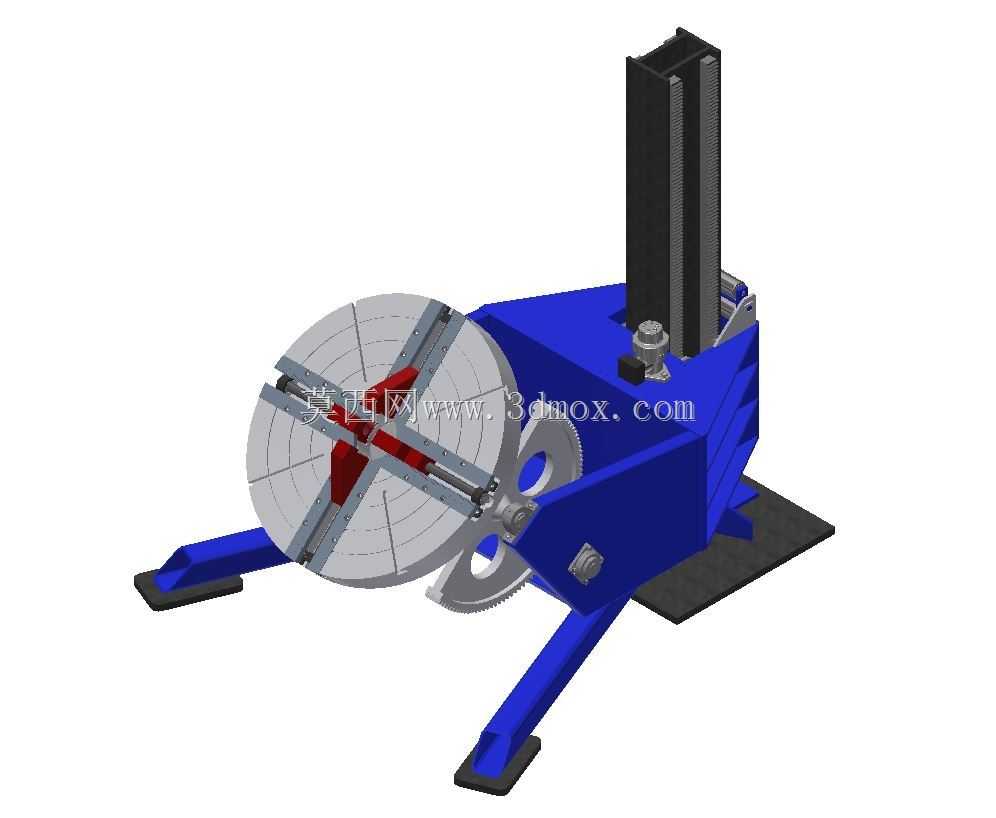

这款焊接定位工装主要面向中小规格管道、小型结构件的焊接作业场景，在五金加工、管道预制、小型金属构件生产车间中应用广泛，能够解决传统焊接作业中工件翻转困难、焊接角度调整不便、焊缝成型质量不稳定的痛点，帮助焊接操作人员减少反复搬动工件的体力消耗，同时保障环形焊缝、多角度拼接焊缝的焊接可达性，让操作人员始终能在舒适的作业姿态下完成焊接操作，有效降低长时间蹲姿、扭身作业带来的职业劳损风险。

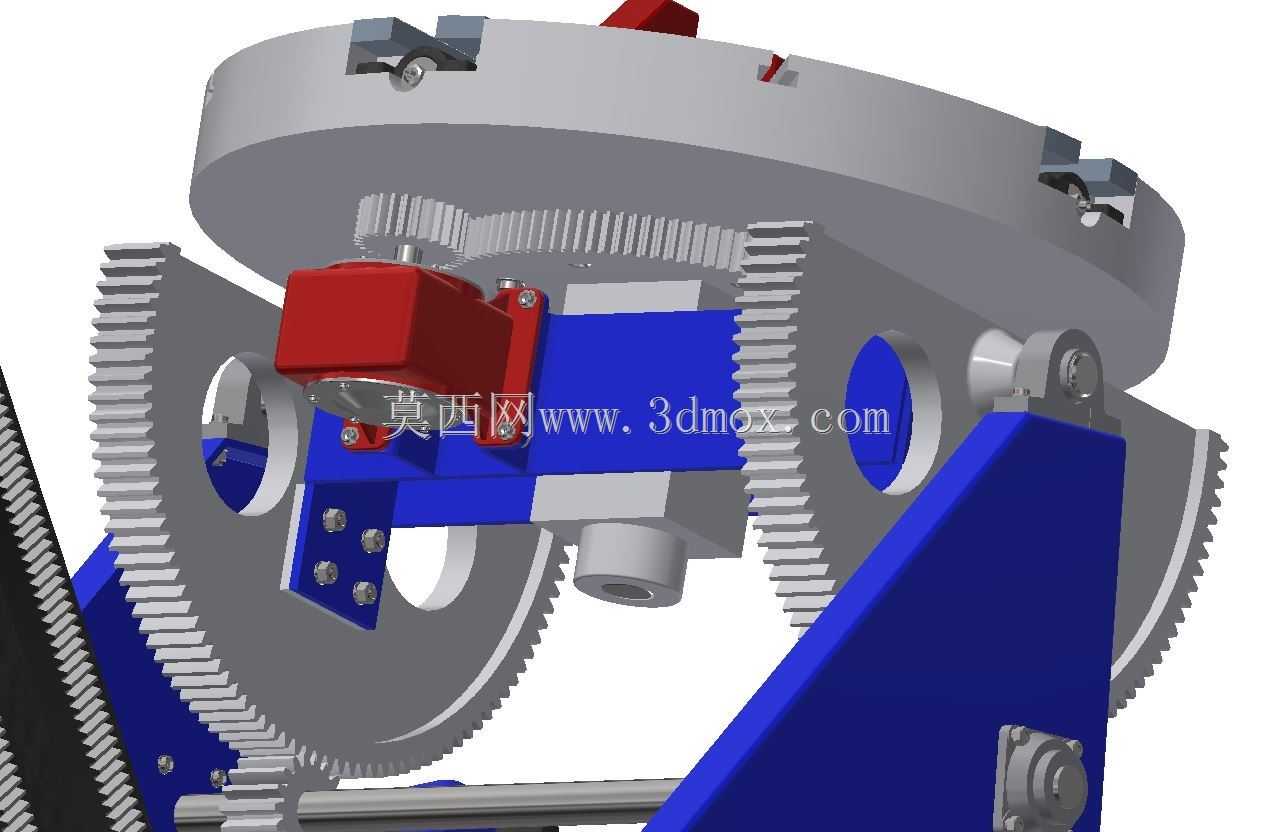

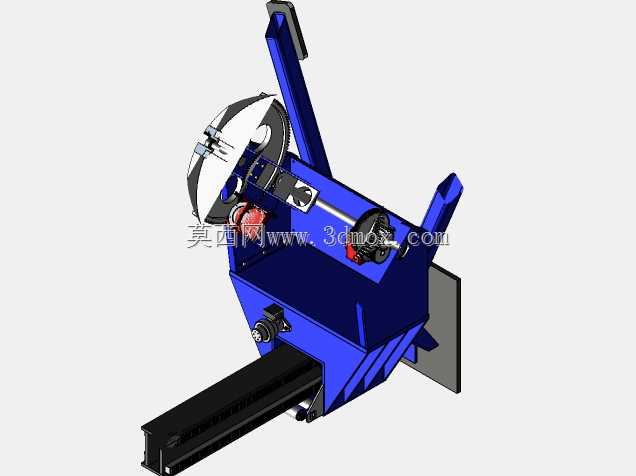

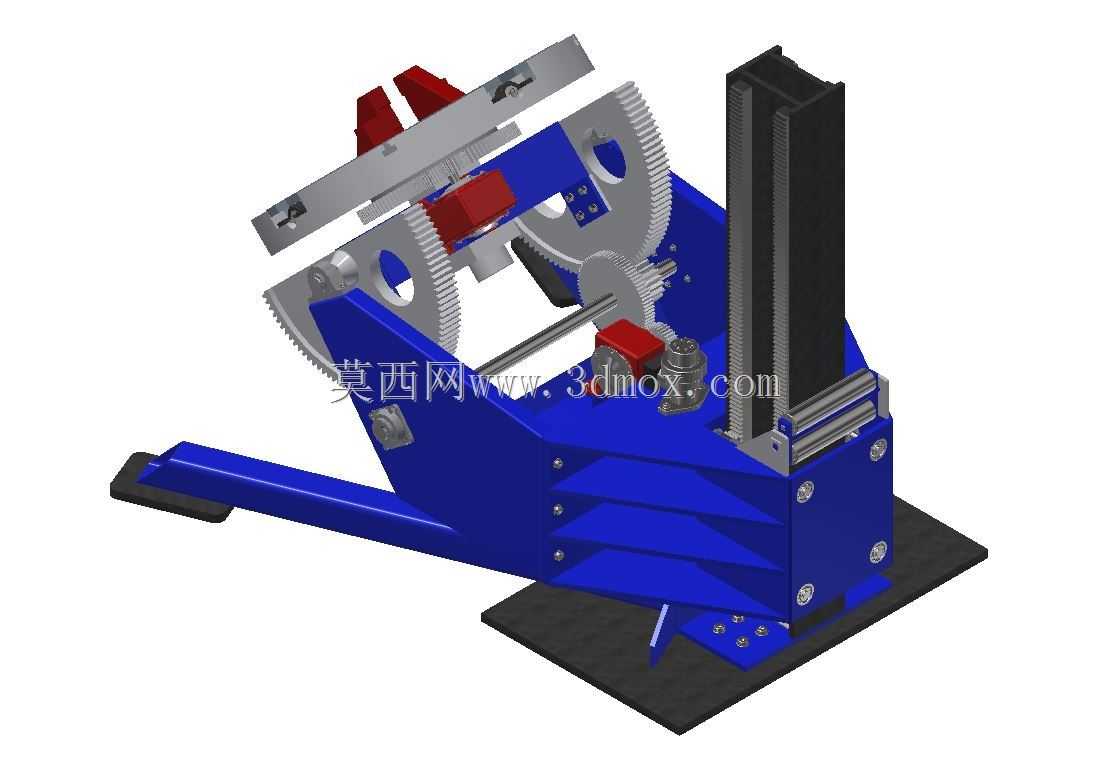

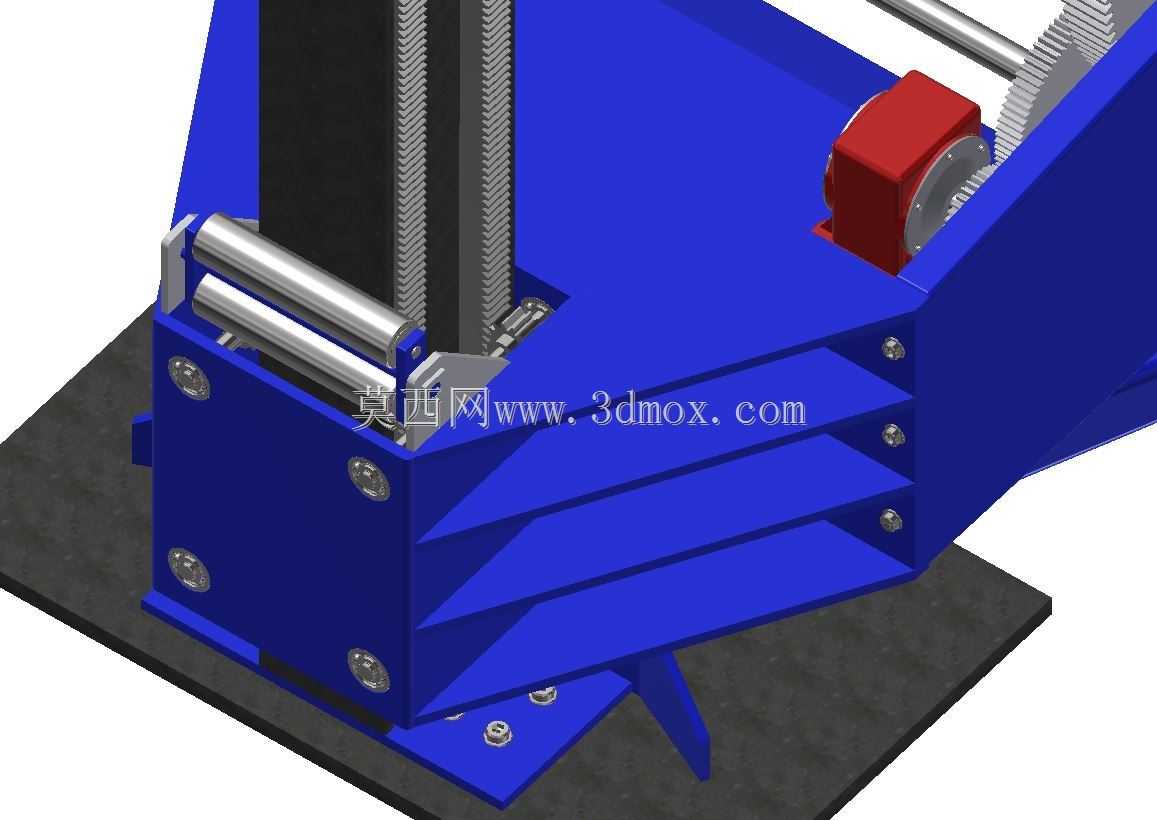

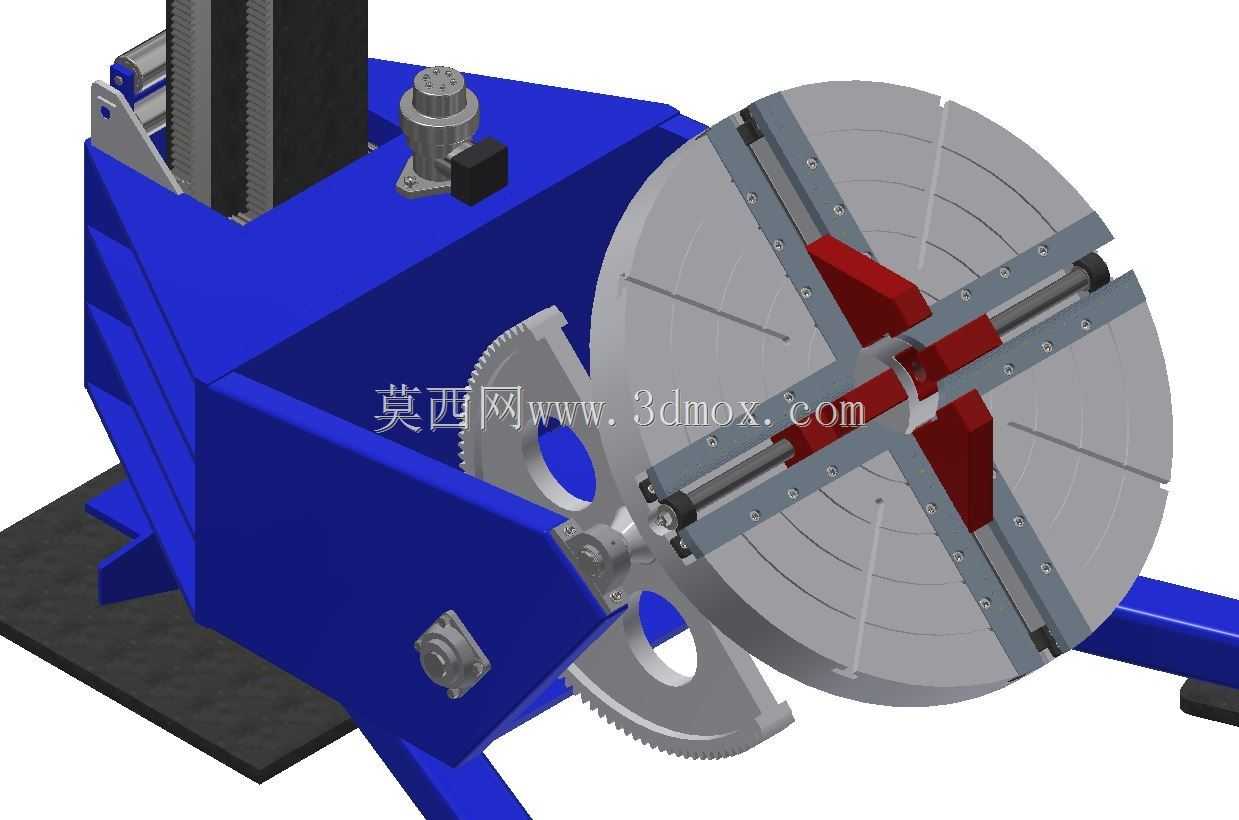

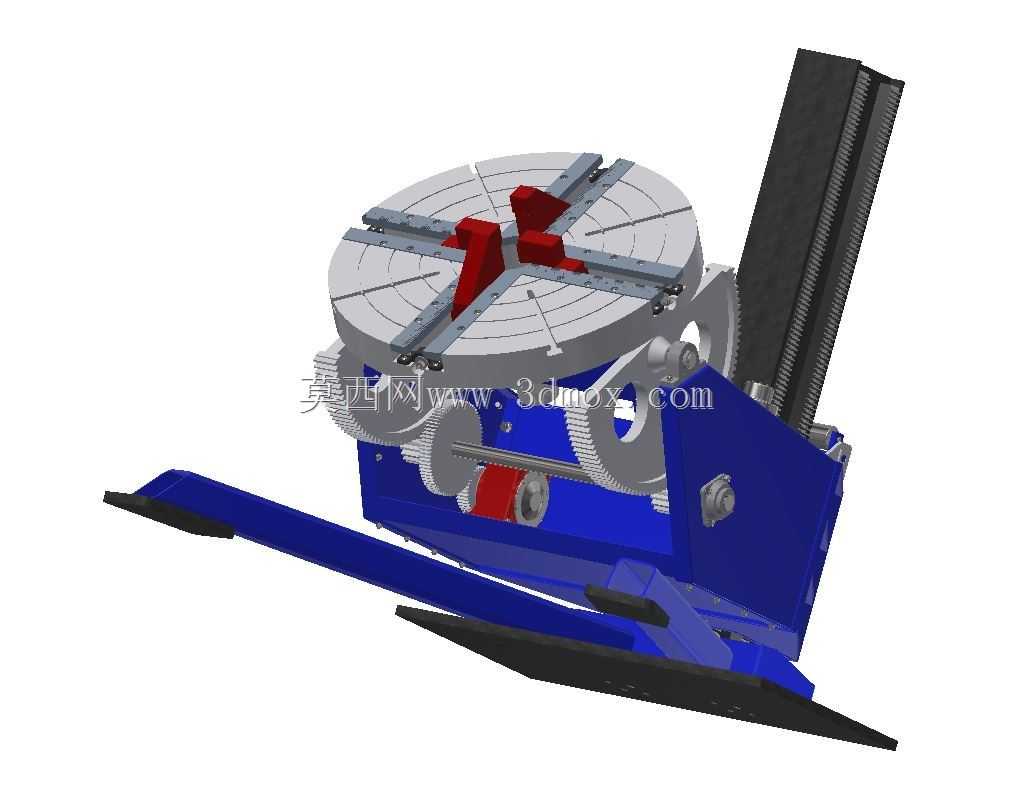

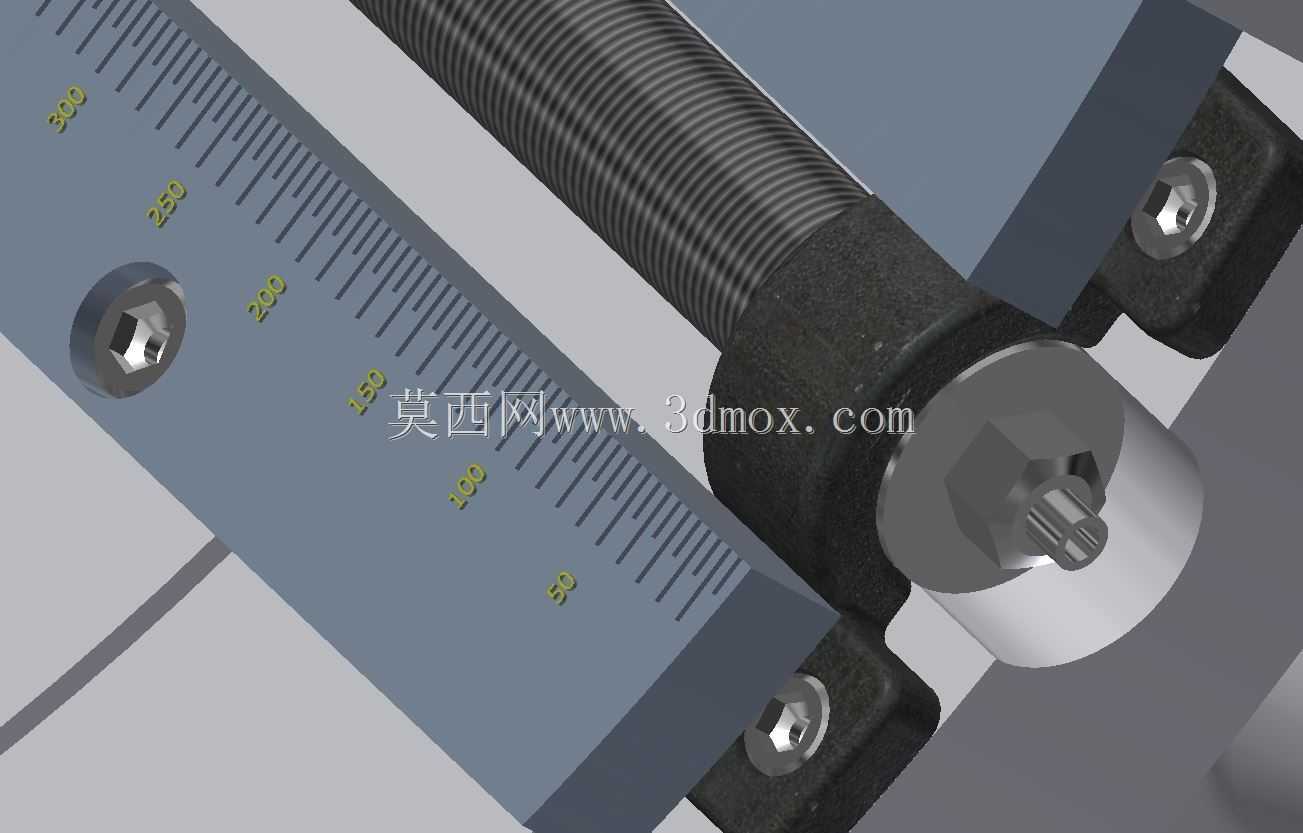

从功能特性来看，该工装采用双轴旋转调节结构，既可以带动前端夹持的工件绕水平回转轴做360度回转，也能配合支撑结构实现俯仰角度的调整，适配不同走向焊缝的焊接需求。前端的三爪自定心夹持转盘能够快速对圆形管件、盘类工件实现定心装夹，卡爪可根据工件外径尺寸调整开合范围，装夹后同轴度表现稳定，回转过程中不会出现工件偏心晃动的问题。侧边的扇形齿轮锁紧结构可以在角度调整到位后实现可靠锁止，避免焊接过程中工件发生移位，保障焊接位置精度。立式支撑导轨结构可根据工件长度、作业高度调整夹持组件的竖向位置，适配不同尺寸工件的装夹需求，底部的三点式支撑脚搭配防滑脚垫，能够在车间地面上保持稳定的支撑状态，即使承受偏重工件的载荷也不会出现侧翻、晃动的问题。

在设计思路上，这款工装优先考虑了焊接作业的实操需求，整体结构采用开式布局，不会对焊枪操作空间造成遮挡，操作人员可以从多个方位接近工件焊缝位置。主体支撑结构采用高强度型材焊接后加工成型，兼顾结构刚性与整体重量，既能够满足日常中小工件焊接的承载需求，也方便车间内根据作业点位变化转移设备。夹持转盘的盘面预留了通用装夹槽位，除了标配的三爪卡爪外，也可以搭配定制压块实现异形结构件的装夹固定，拓展设备的适用范围。

从安装边界来看，该工装整体占地范围较小，不需要额外做地基固定，放置在平整的车间地面即可投入使用，竖向调整行程能够覆盖常规坐姿、站姿焊接作业的高度区间，回转作业范围内无突出干涉结构，周边预留半米左右的操作空间即可满足日常焊接、上下料的操作需求，适合中小型加工车间灵活布置使用。
