全参数化门式刮板取料机工业设备结构

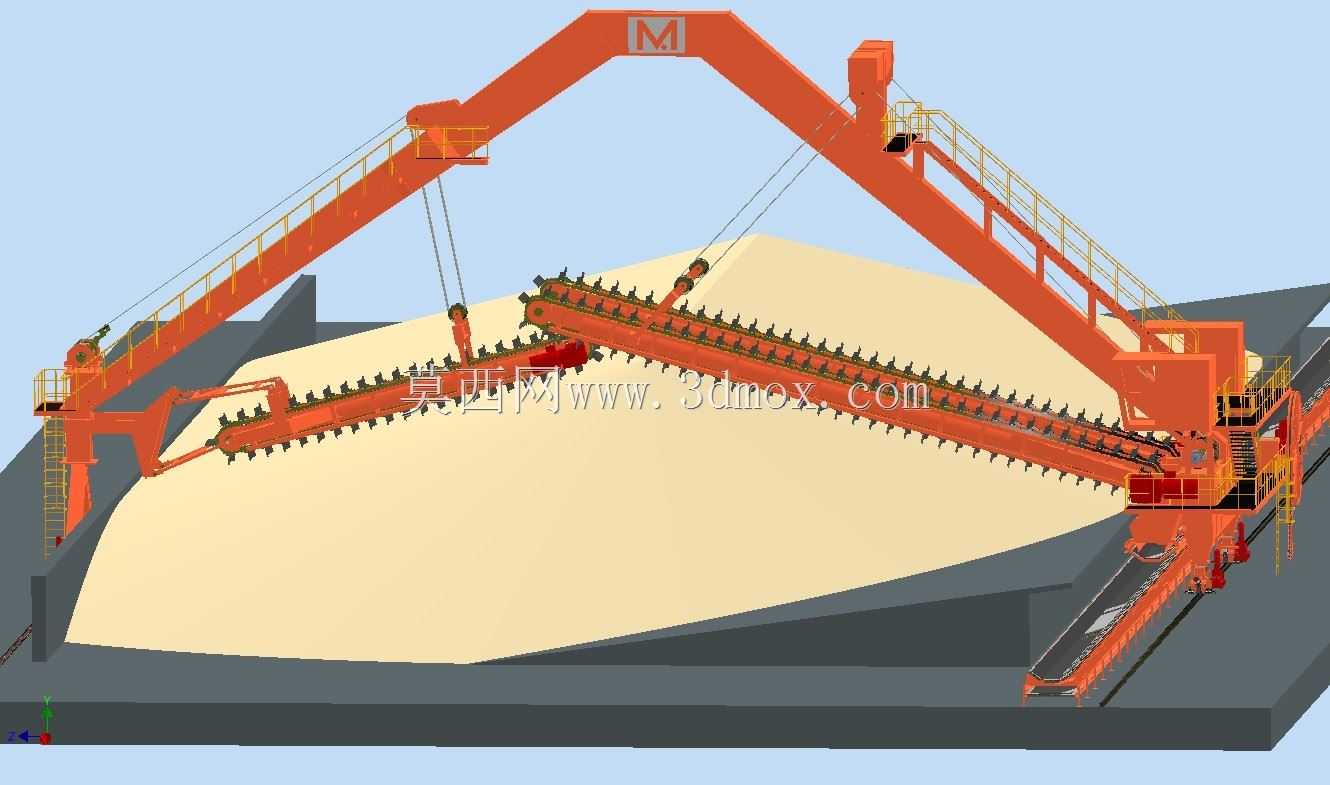

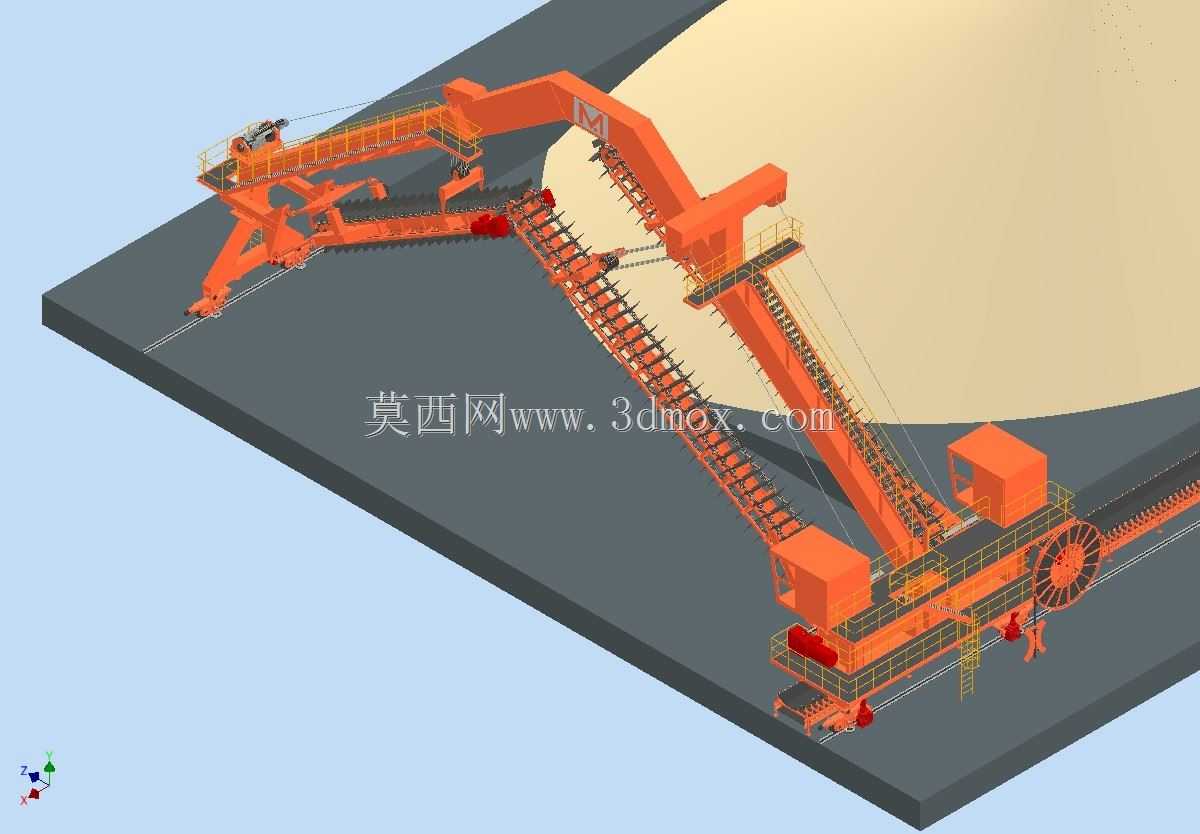

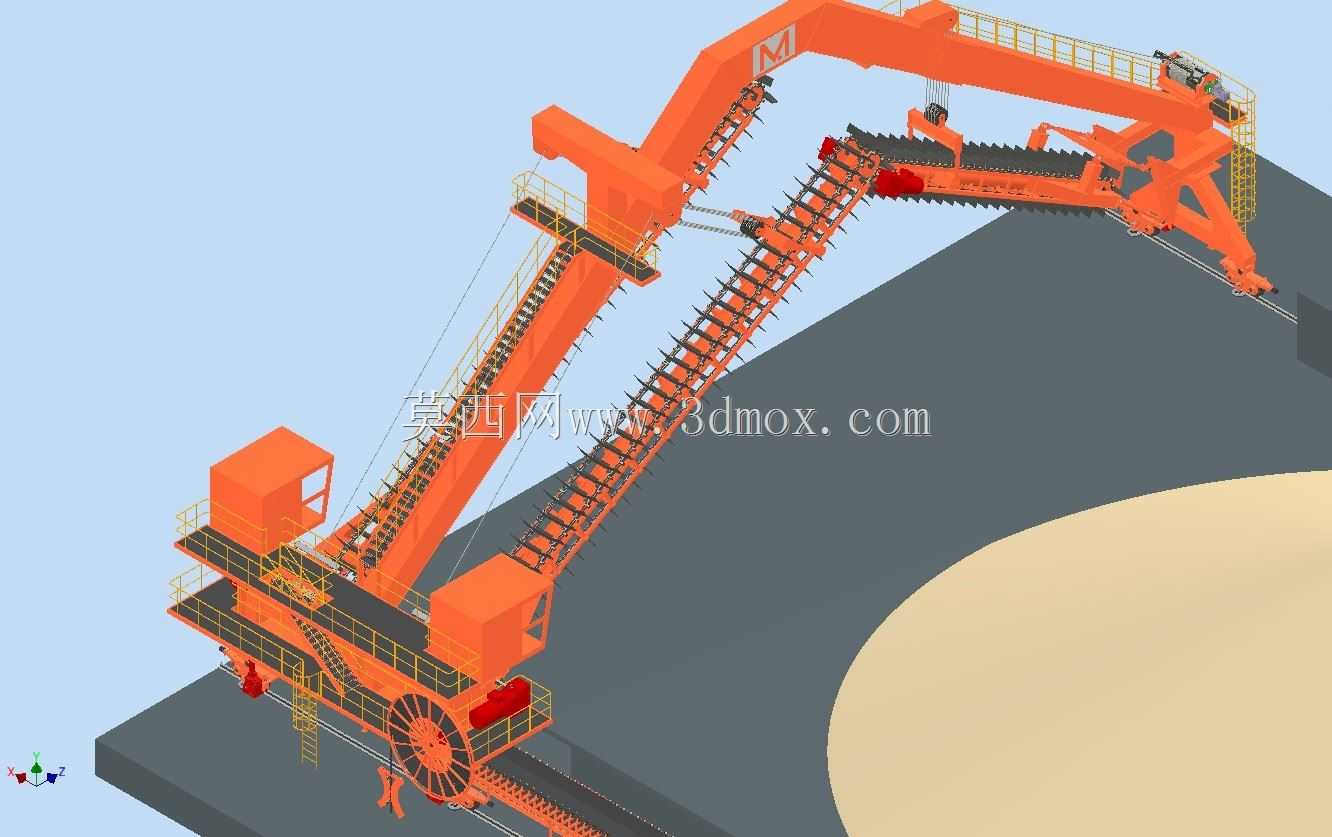

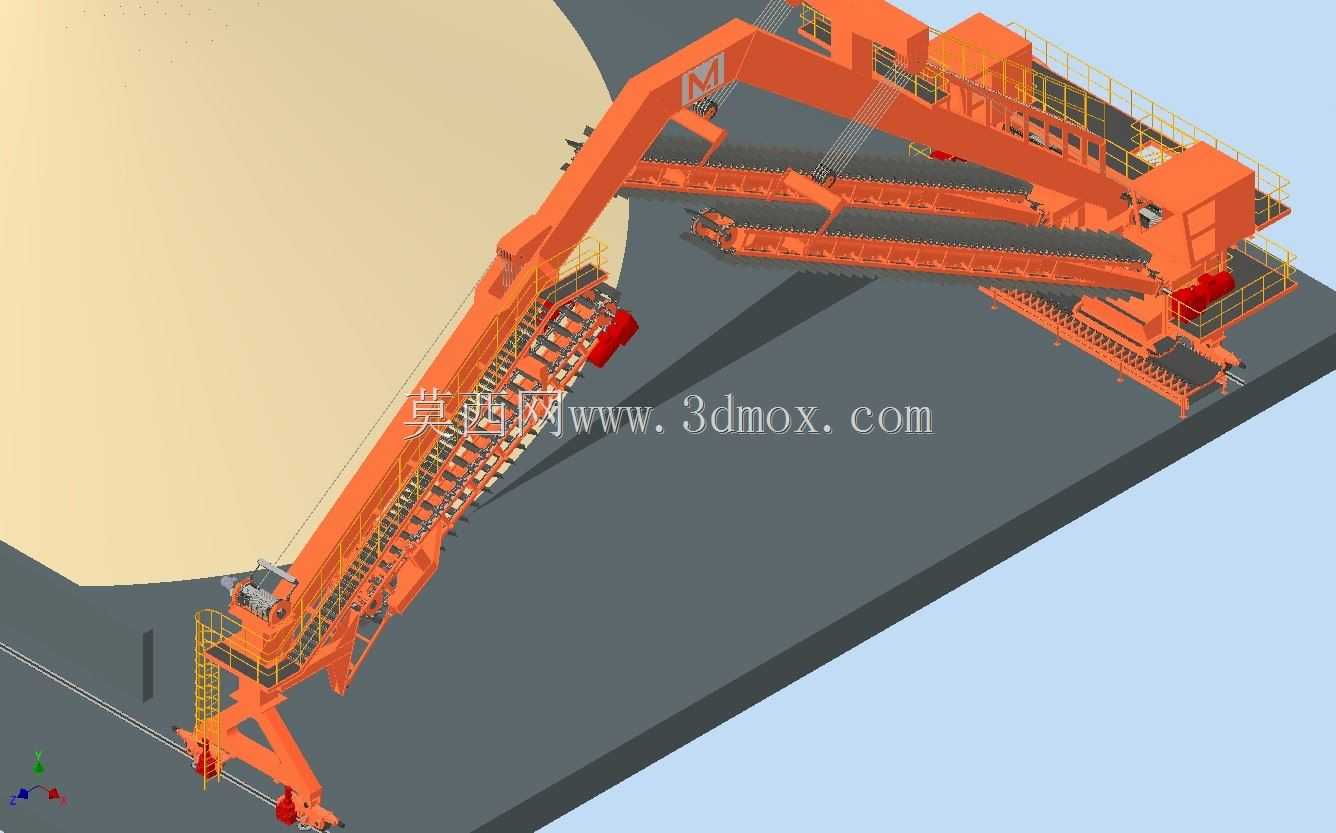

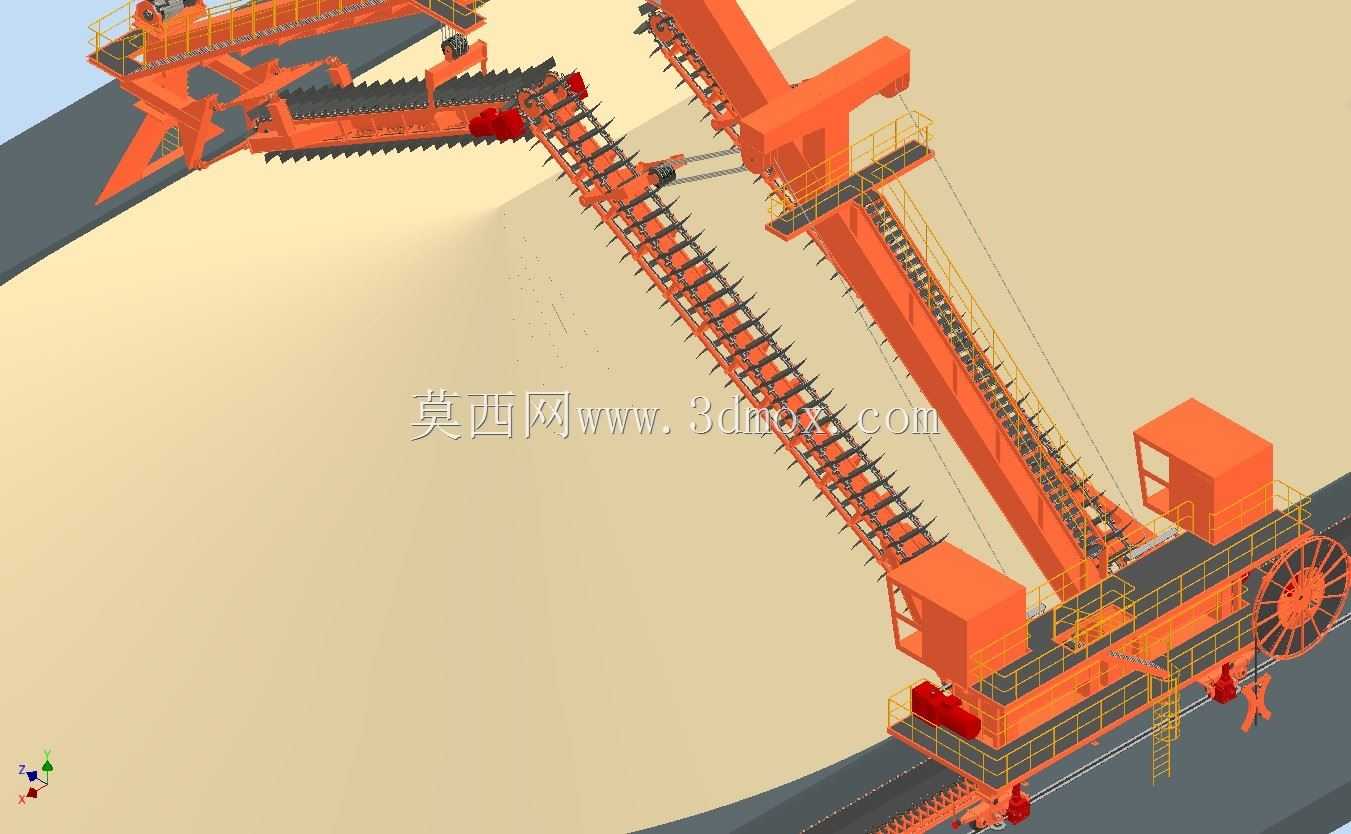

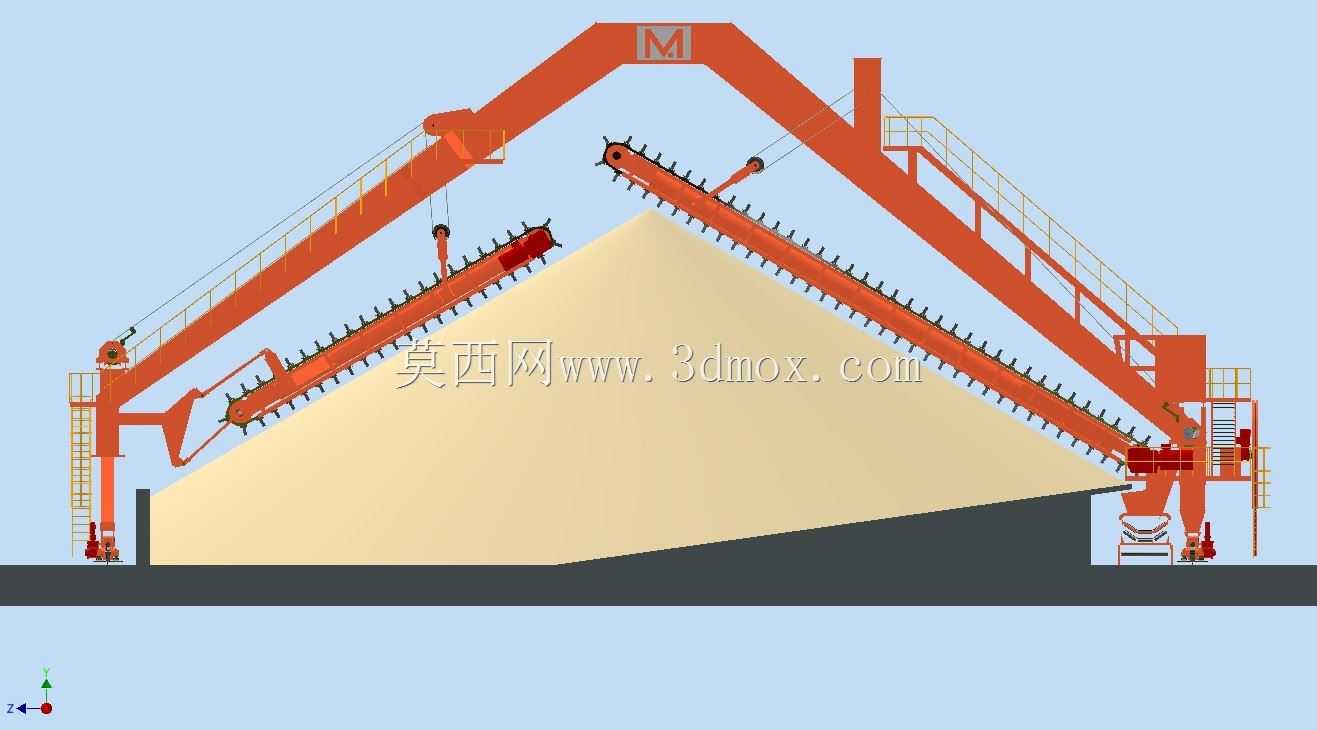

　　在散料仓储转运的工业场景中，圆形或长条形储料场的物料取运作业一直是大宗散料处理环节的核心工序，这类场景常见于煤炭储运基地、矿山选矿堆场、火力发电厂储煤场、水泥生产原料堆场等场景，需要设备能够覆盖大跨度的料堆区域，完成连续的取料、输送作业，避免人工或小型设备作业效率低、安全隐患大的问题。这款门式刮板取料机的设计，正是针对这类大储量散料堆场的连续取料需求开发，整体采用门架式跨骑结构，能够沿着料场两侧的预设轨道做纵向行走，配合可俯仰摆动的刮板臂结构，实现对料堆不同高度、不同深度位置的物料刮取作业。

　　从结构设计逻辑来看，整机采用全参数化的建模思路搭建，所有系统级的尺寸参数、各组件的装配关联都通过参数表做关联驱动，在实际设计迭代过程中，只需要调整对应参数表内的数值，就可以快速完成不同跨度、不同取料能力、不同料场适配规格的设备改型，不需要从零开始重新搭建装配结构，能够大幅缩短同系列设备的设计开发周期。考虑到实际现场的安装边界，门架的支腿间距需要匹配料场的轨道铺设间距，刮板臂的最大俯仰角度需要覆盖料堆的最高堆料高度与最低取料位，避免出现取料死角；设备上的走台、护栏、爬梯等附属结构，都按照现场作业的安全检修空间做预留，保证运维人员能够到达所有需要日常检修的部件位置，不会出现结构干涉或者检修空间不足的问题。

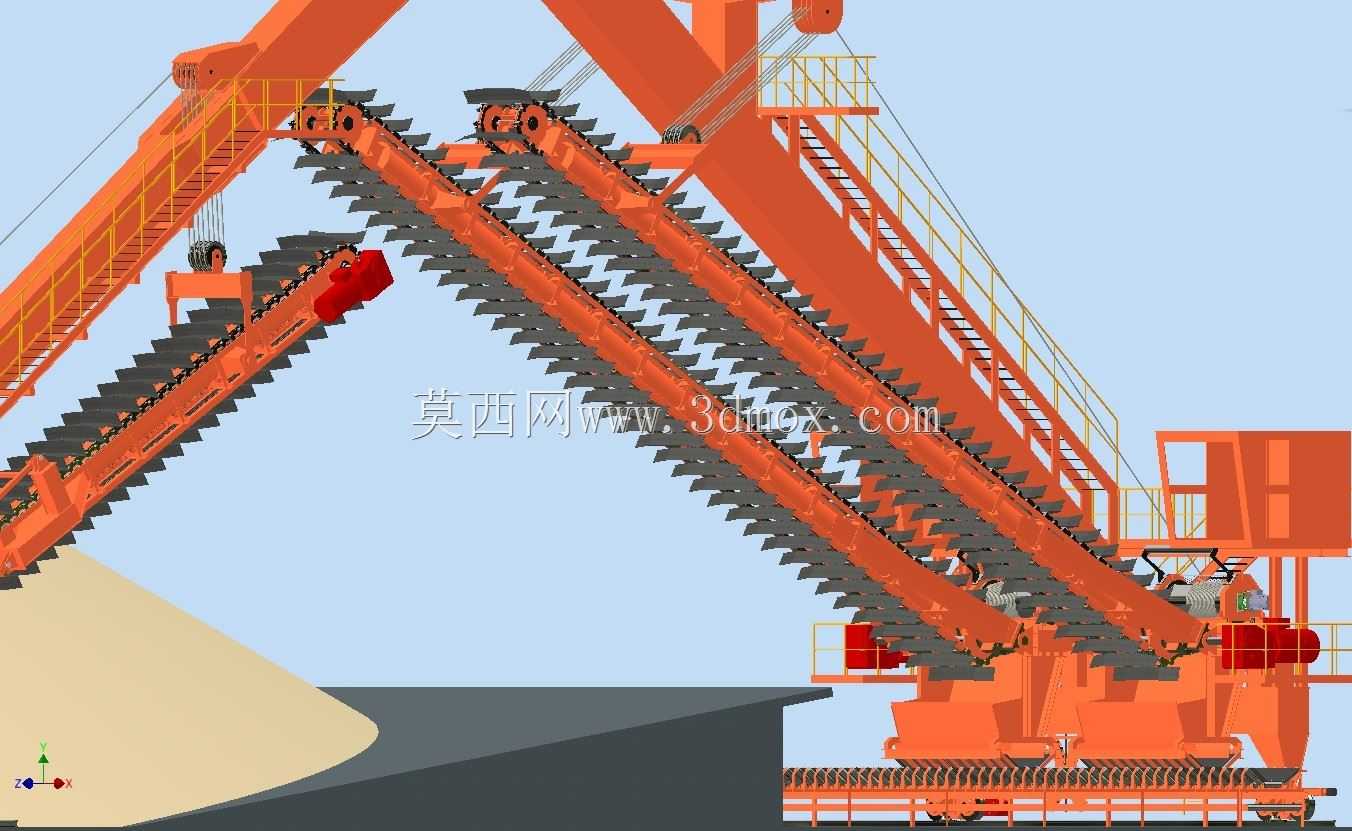

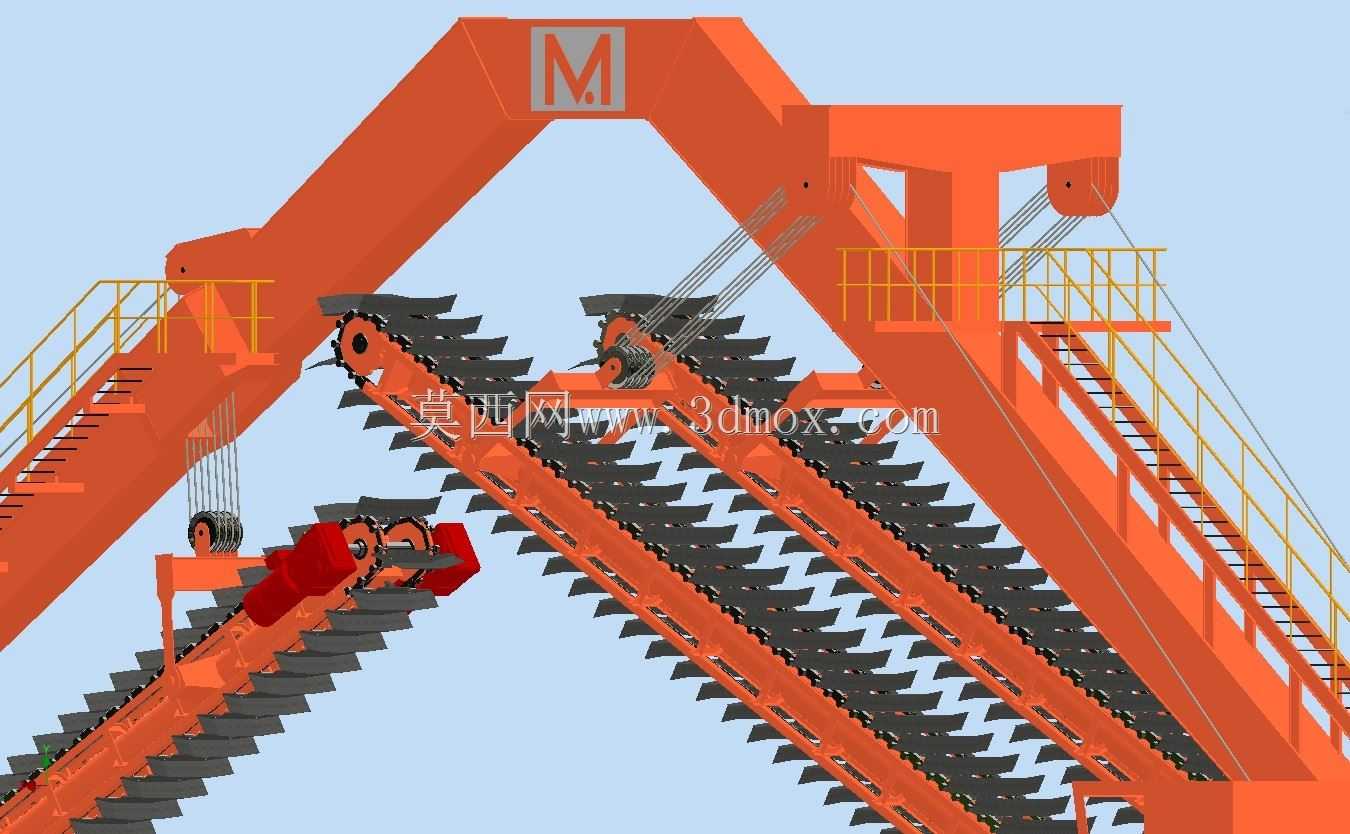

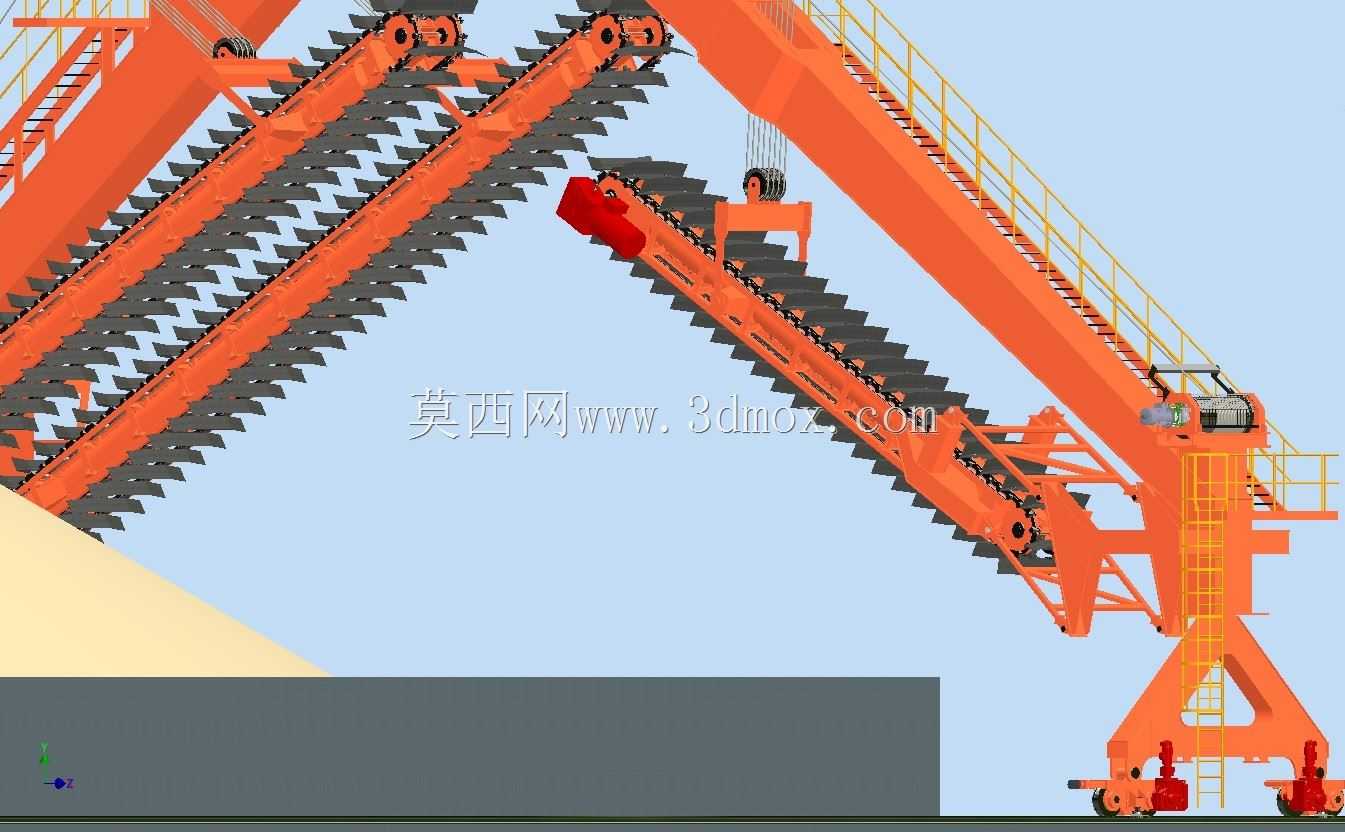

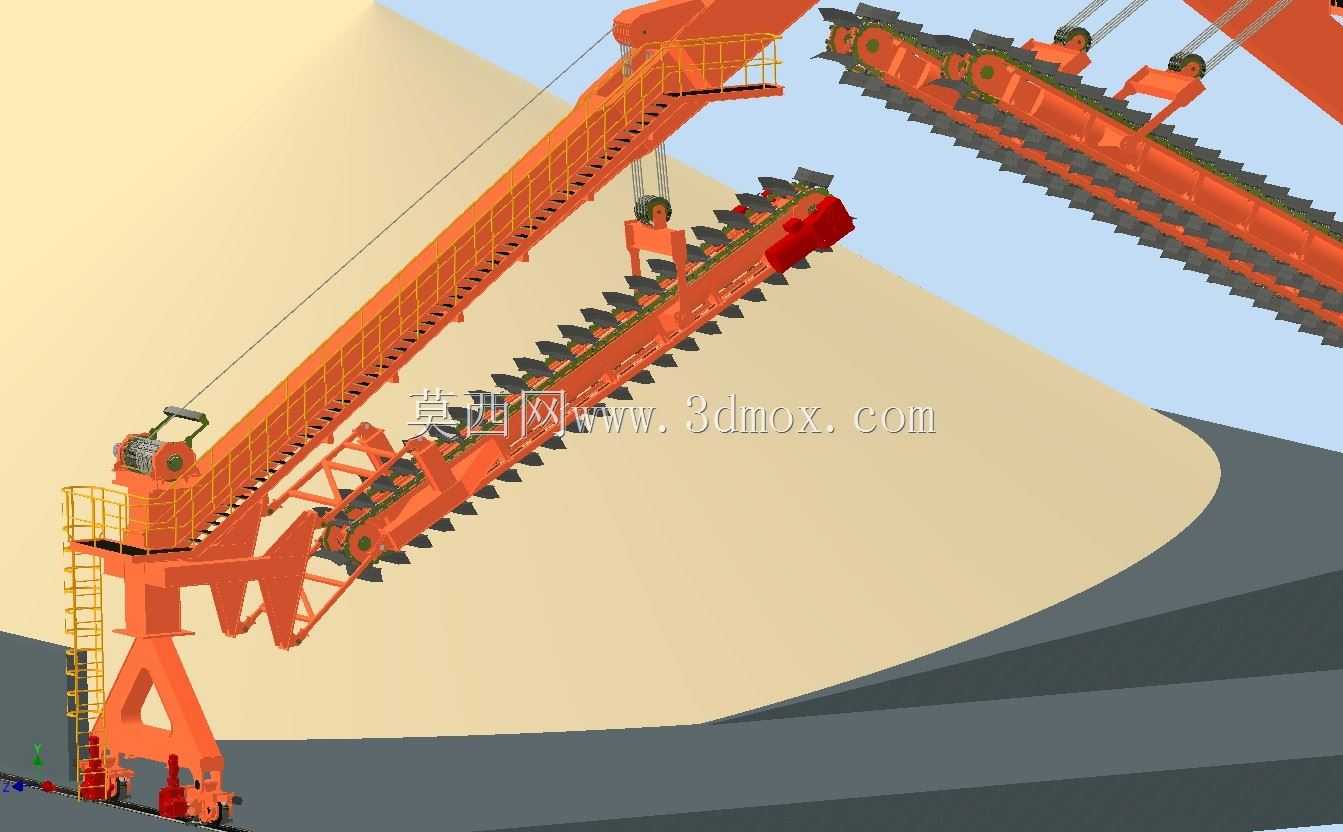

　　设备的核心作业部件是带刮板的链式输送结构，沿着倾斜布置的刮板臂循环运转，刮板在随链条移动的过程中，将料堆上的散料刮取到臂架的导料槽内，顺着臂架输送到门架上的转接落料点，再转接至地面的带式输送机系统，完成物料从堆场到下游输送线的转运。为了适应不同性状的散料作业，刮板的间距、刮板的外形尺寸、链条的张紧结构都做了可调整的参数化设计，针对颗粒度较大、磨琢性较强的矿料，可以加大刮板间距、选用耐磨材质的刮板衬板；针对粉状物料，可以适当缩小刮板间距，避免物料在输送过程中回撒。门架上的行走机构采用双侧同步驱动设计，保证设备沿轨道行走时两侧支腿的移动速度同步，不会出现卡轨、偏斜的问题；刮板臂的俯仰动作采用卷扬绞盘配合钢丝绳牵引的结构，配合配重块平衡臂架的自重，降低俯仰驱动的负载，保证臂架升降过程的平稳性，不会出现晃动或者下坠的安全风险。

　　在实际现场安装时，需要提前确认轨道的基础承载能力匹配设备的整机重量，轨道的直线度、平行度满足设备行走的精度要求，设备的回转或者俯仰限位位置需要和料场的挡墙、周边附属设备预留足够的安全距离，避免作业过程中发生碰撞。考虑到散料作业现场的粉尘环境，所有的驱动部件、传动链条、轴承位置都设计了对应的密封防护结构，减少粉尘进入运动副造成的磨粒磨损，延长部件的使用寿命；设备的电缆走线都采用拖链或者线槽防护，避免臂架俯仰、设备行走过程中拉扯电缆造成损坏。和传统的悬臂式取料机相比，门式结构的整体稳定性更强，能够适配更大跨度的料场，取料过程中整机的受力更均匀，对基础的载荷分布更友好，尤其适合单场储量较大的散料堆场使用，能够实现连续不间断的取料作业，大幅提升散料转运的作业效率，降低现场作业的人工劳动强度。

　　建模过程中对原始的多组件结构做了合理简化，去掉了不影响整体结构展示的细小紧固件、局部管线等细节，保留了核心的门架结构、刮板臂、刮板输送链、行走机构、俯仰卷扬机构、操作室、走台护栏等核心结构，既能够清晰展示设备的整体布局和工作原理，也不会因为过多细碎组件导致模型浏览、编辑时的负载过高，方便设计人员在做方案汇报、场地布局规划、同系列改型设计时直接调用参考。
