立式不锈钢锥底碳过滤罐体结构设计

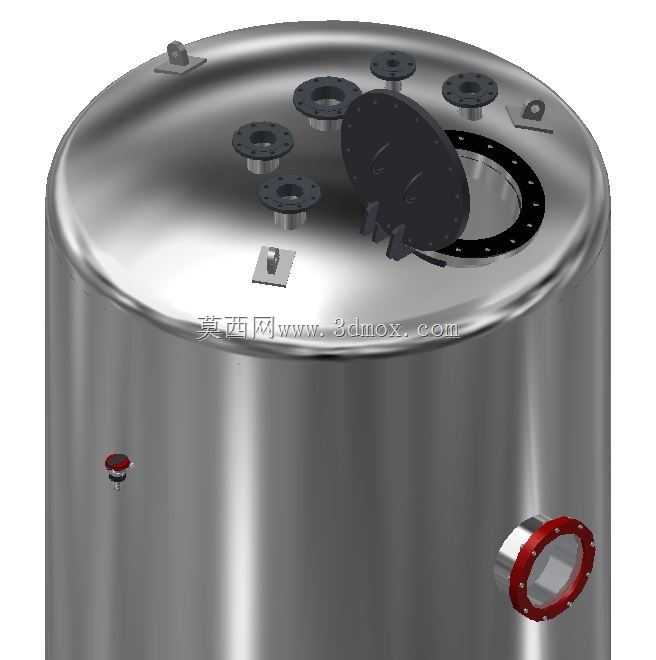

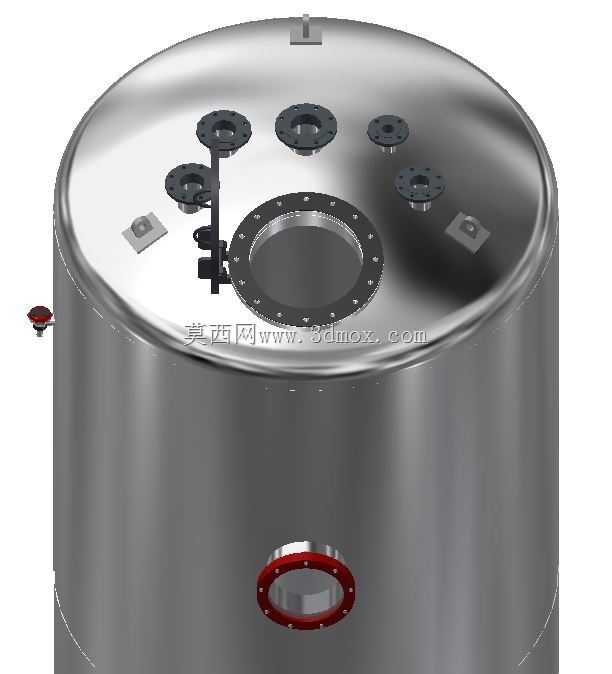

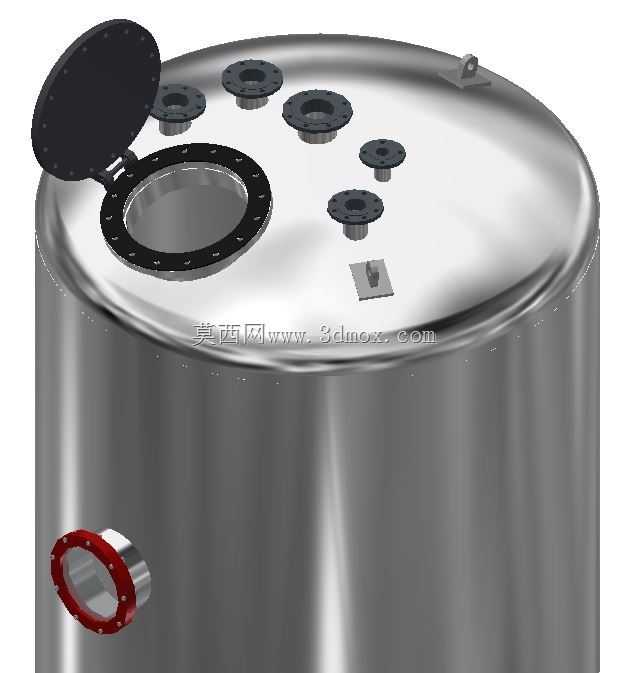

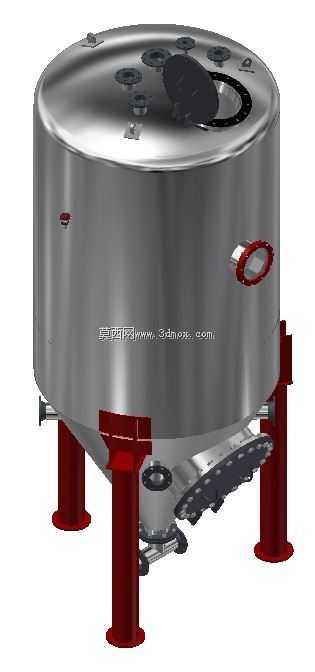

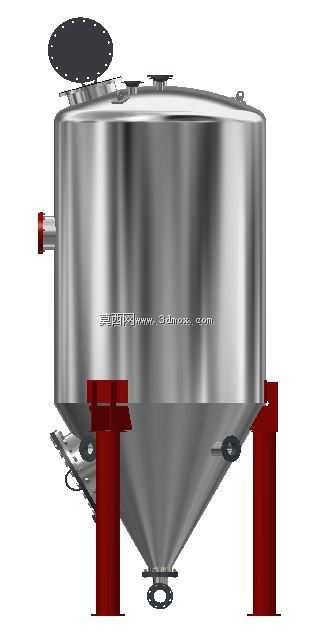

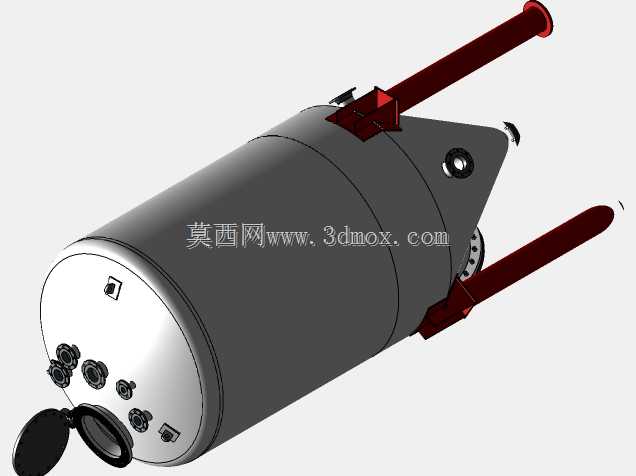

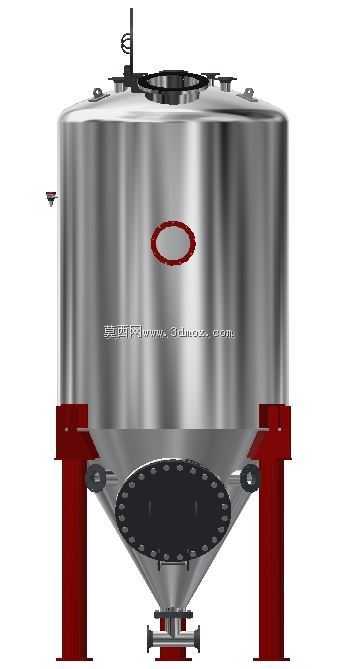

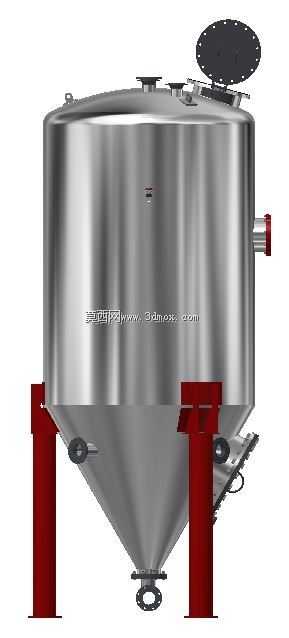

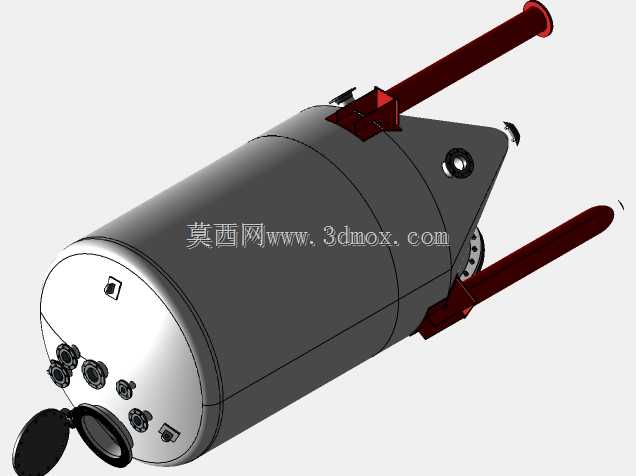

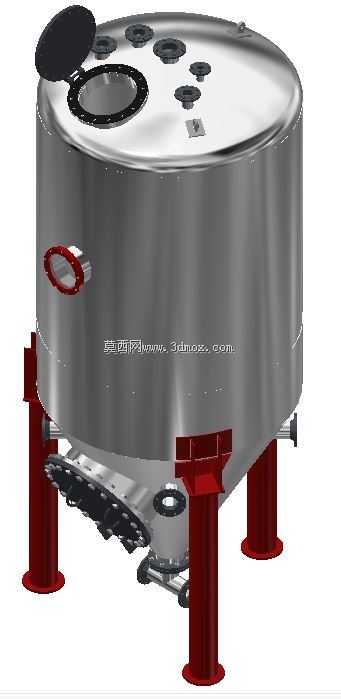

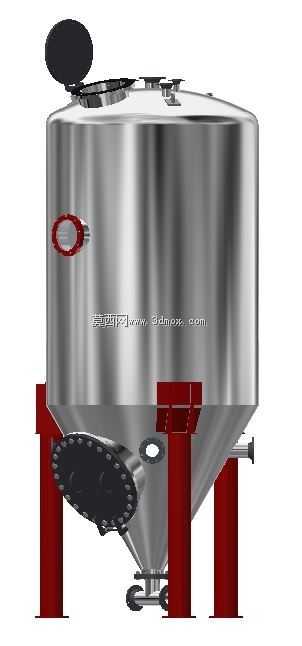

该碳过滤设备主要应用于食品饮料、精细化工、制药及水处理行业的流体净化工序，可作为活性炭吸附过滤环节的核心承载罐体，用于去除流体中的异色异味、有机杂质、余氯及微小悬浮颗粒，也可适配其他滤料完成不同精度的固液分离、介质吸附作业，在净水处理生产线、饮品提纯工段、化工溶剂回收系统中都能适配安装。设备整体采用立式锥底结构设计，上部为圆柱形直筒仓体，下部为大倾角锥形出料段，这种结构设计能够依靠重力作用让滤料、截留杂质自然向底部出料口汇集，既方便滤料的更换排出，也能避免仓内残留物料堆积形成死角，减少内部清理的工作量。罐体顶部设置快开式人孔与多组工艺接口，可分别接入进料管路、排气阀、压力表、冲洗管路，满足进料、排气、压力监测、在线反冲洗的功能需求；罐体侧面预留观察口与侧装接口，可用于安装液位计、取样阀，方便生产过程中实时观测内部滤层状态、提取料液样本检测过滤效果；锥底段设置大口径法兰出料口，可对接排渣阀、出料管路，支撑腿采用型钢焊接结构，与锥体外壁的加强支撑座牢固连接，保证满料运行时的结构稳定性，避免罐体承重变形。设计过程中重点考量了承压能力与流体流动特性，筒身壁厚满足常压至低压工况的使用要求，内壁做镜面抛光处理减少物料挂壁，外部做亚光拉丝处理兼顾耐腐蚀性与外观整洁度；安装时需保证罐体垂直放置，支撑腿底部与预埋基础板固定连接，预留顶部人孔开启空间、侧面操作空间与底部出料管路的安装空间，设备整体重心偏低，运行过程中无额外动载荷，基础承重满足罐体满载总重即可，可直接接入现有流体处理管线，适配不同规模的连续化生产作业需求，能够有效提升流体净化环节的处理效率，降低滤料更换与设备维护的频次。
