电脑CPU散热轴流风扇三维结构设计

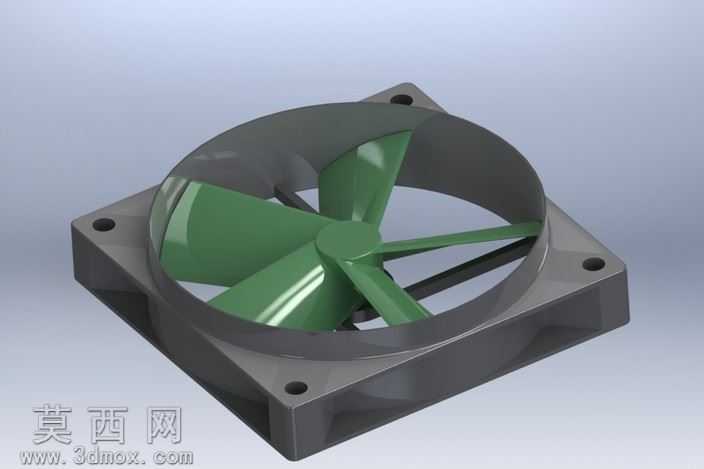

本作品为电脑CPU散热用轴流风扇的三维结构设计，建模过程遵循工业散热风扇的实际生产尺寸规范，从外框结构到扇叶形态均经过严谨的参数化推演。建模初期先确定方形安装外框的基准轮廓，外框四角预留标准安装孔位，孔位间距匹配主流CPU散热模组的安装规格，外框边缘做圆角过渡处理，避免安装时的锐边磕碰，同时外框内部设置环形导流围边，围边与扇叶外缘保留均匀的微小间隙，既保证扇叶运转时无剐蹭风险，又能减少气流从扇叶边缘泄漏的损失，提升风冷散热的送风效率。扇叶部分采用五叶后掠式气动设计，每片扇叶的翼型截面经过弧度优化，从叶根到叶尖的扭转角呈线性渐变，建模时通过曲面放样命令生成流畅的扇叶曲面，保证扇叶表面无曲率突变，减少气流经过时的紊流与风噪；叶根位置做加厚过渡处理，与中心轮毂做一体化布尔合并，提升扇叶整体结构强度，避免高速运转时叶根处出现应力断裂问题。中心轮毂部分设计为圆弧导流造型，正面做球面凸起处理，引导进入风扇的气流均匀向四周扇叶分流，减少中心区域的气流滞止区，轮毂内部预留电机安装位的空腔结构，匹配常规直流无刷电机的安装尺寸，空腔侧壁设置定位卡槽，方便电机装配时的快速定位与固定。材质渲染阶段，外框部分采用哑光深灰色工程塑料材质，模拟常用ABS阻燃塑料的质感，表面添加细微的磨砂纹理，还原工业塑胶件的真实触感；扇叶部分采用半亮面深绿色工程塑料材质，添加轻微的反光效果，模拟PC材质扇叶的表面质感，同时在扇叶表面添加极细微的脱模纹理，让渲染效果更贴近量产实物；安装孔位内部做金属色渲染，模拟孔内嵌装的金属衬套，体现结构设计的细节考量。整体装配过程严格遵循实际产品的装配逻辑，所有部件的配合公差均按照注塑件的常规公差标准设定，保证各部件之间无干涉问题，模型可直接用于散热结构的气流仿真验证、产品开模前的结构校核，也可作为电脑整机装配模型中的标准散热组件使用，设计过程中兼顾了散热性能、结构强度与装配便利性，还原了量产CPU散热风扇的核心结构特征。
