教学演示用抛物面雷达天线结构

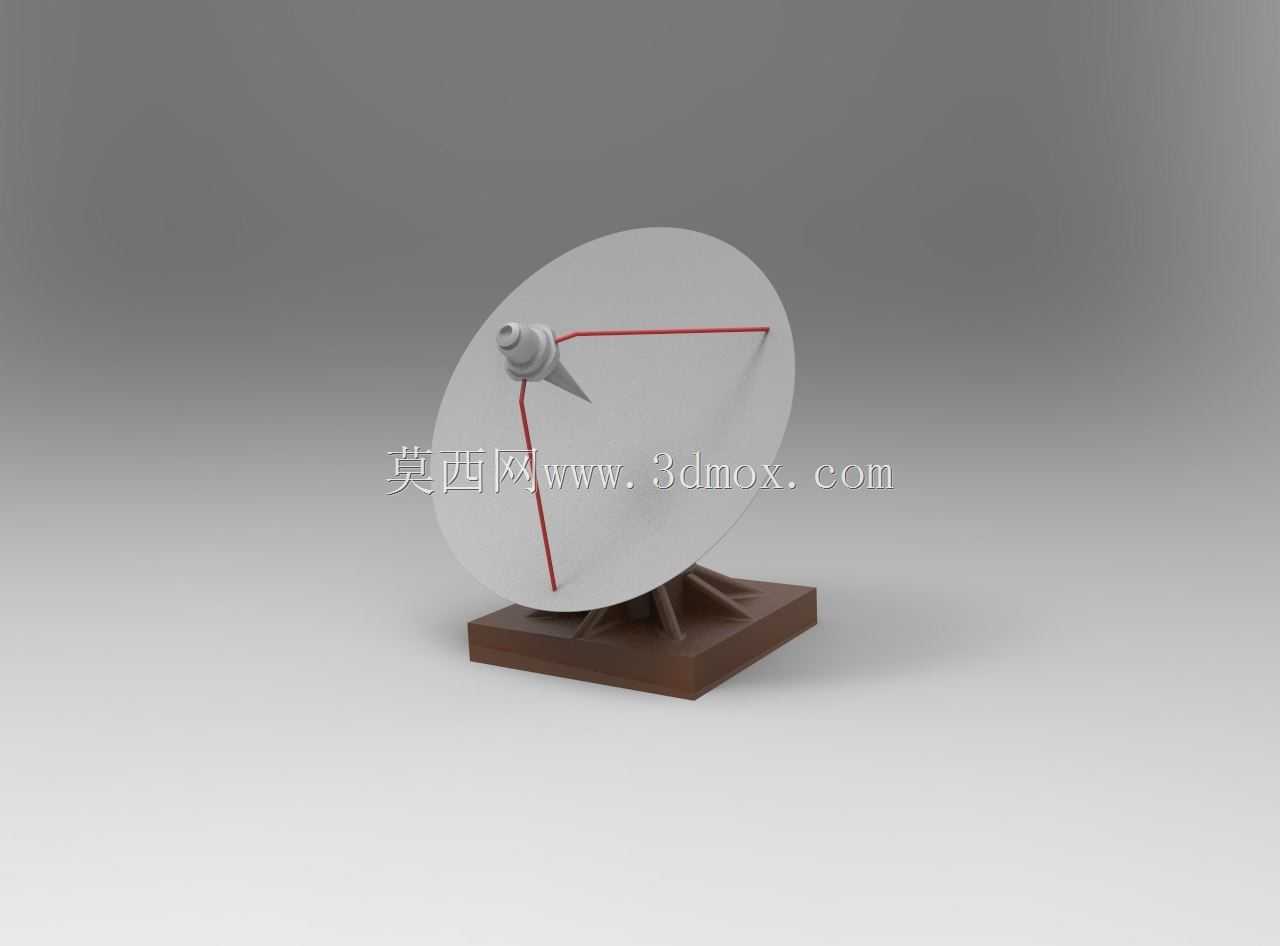

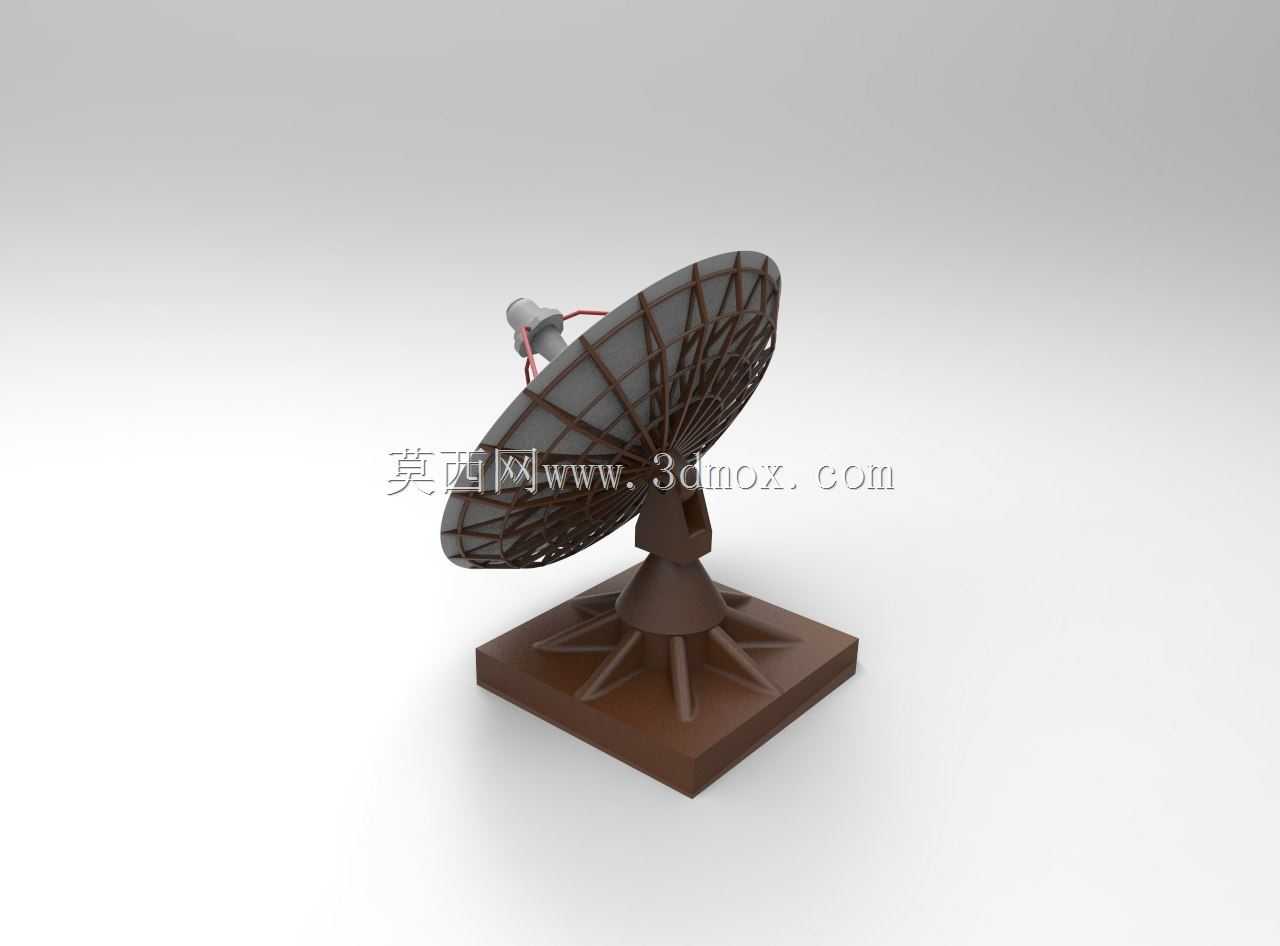

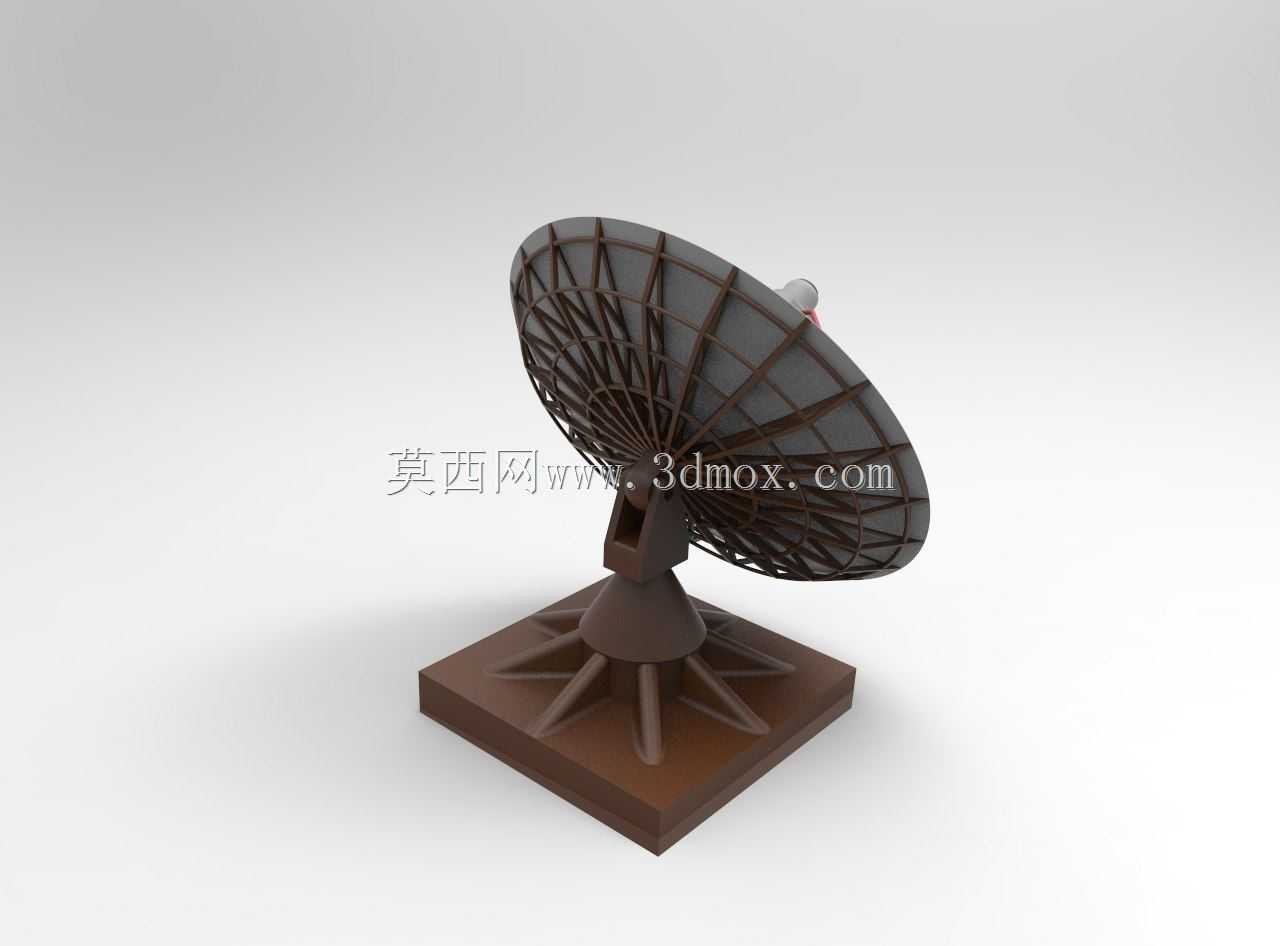

这款抛物面雷达结构主要面向基础通讯原理教学场景设计，可作为物理、通讯工程入门课程的具象演示载体，帮助学习者直观理解雷达天线的信号收发逻辑与机械支撑结构的配合关系，也可作为小型场景沙盘的通讯设施摆件使用。在实际功能层面，该结构还原了经典抛物面雷达的核心功能逻辑：抛物面反射面采用网格筋条支撑结构，既能够保证反射面的曲面精度，将汇聚的电磁波信号集中到馈源位置，又能有效降低整体结构重量，减少风阻对天线姿态的影响；馈源布置在抛物面的焦点位置，匹配反射面的曲面曲率，可实现信号的高效汇聚接收。设计过程中优先考虑了结构的稳定性与演示直观性，底座采用方形承重结构，底部设置放射状加强筋，既提升了底座的抗形变能力，又能保证整个天线放置时的重心稳定，避免倾斜倾倒；俯仰支撑结构连接反射面背部与底座，预留了角度调整的转动空间，可模拟真实雷达俯仰角度调节的动作，还原设备对不同方位信号的追踪状态。外形尺寸方面，整体结构采用紧凑化设计，方形底座的边长控制在适配桌面摆放的范围，反射面直径与底座边长形成合理比例，不会出现头重脚轻的问题；安装边界上无需额外的固定连接件，依靠底座自身重量即可稳定放置在平整台面，反射面转动过程中不会与底座、支撑结构产生运动干涉，网格状的反射面结构也避免了实心曲面容易出现的积灰、遮挡视线问题，方便教学过程中观察内部的支撑连接结构。整个结构的连接部位都做了圆角过渡处理，没有尖锐棱角，既提升了结构的力学强度，也适配教学场景的安全使用需求，支撑部位的壁厚经过合理设计，既保证了足够的支撑强度，不会因为反射面的重量出现弯折变形，又不会因为壁厚过大造成材料浪费，整体结构简洁明了，能够让学习者快速识别雷达的各个组成部分，理解各部件的功能作用。
