梅赛德斯W124车型刹车装置圆盘结构

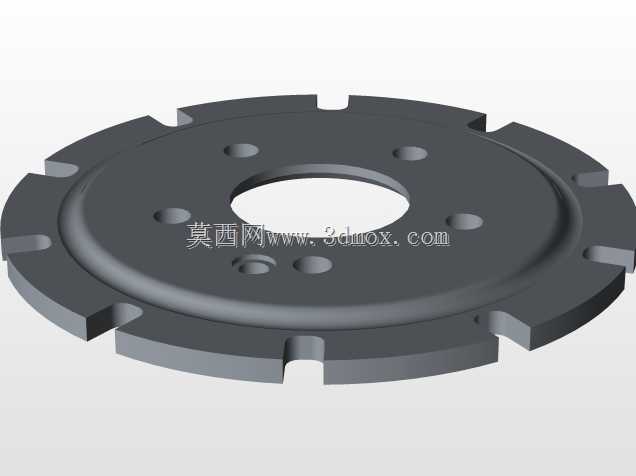

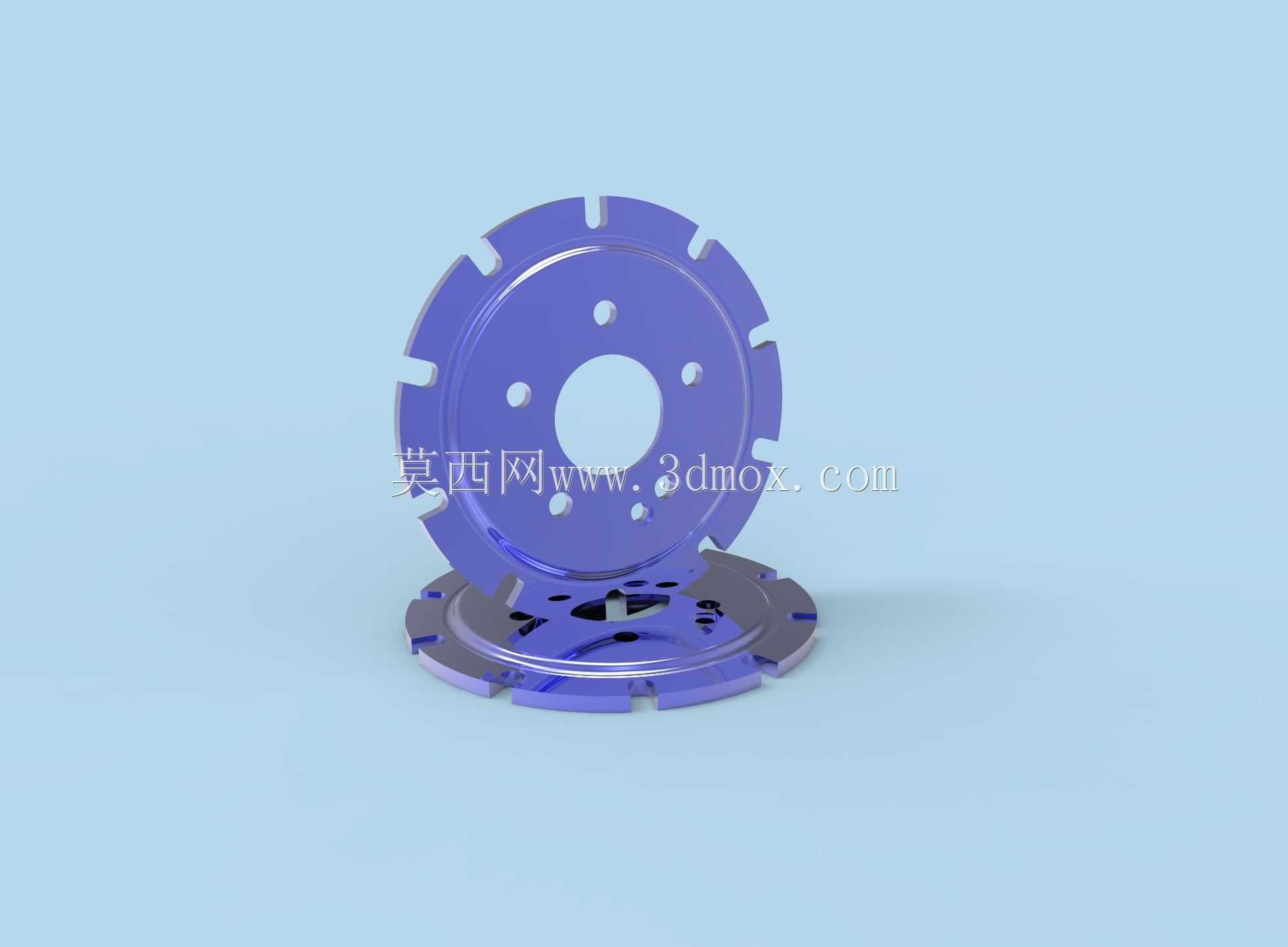

　　在乘用车辆的底盘制动系统开发中，制动圆盘作为核心摩擦传动部件，其结构合理性直接决定了整车制动效能的稳定性、热衰退抗性以及长期服役的可靠性，本次呈现的圆盘结构是针对梅赛德斯W124车型刹车装置做的配套结构设计，适配该车型经典的前后盘式制动布局需求。从实际装车场景来看，该圆盘属于通风式制动盘的衍生结构，盘面周向均匀分布的缺口结构并非装饰性设计，而是为了在车辆高速制动过程中，引导气流顺着缺口进入盘体内部流道，快速带走制动片与盘面摩擦产生的大量热量，避免连续制动工况下盘面温度过高导致摩擦系数骤降，引发制动距离变长、制动踏板脚感发软的热衰退问题，这类结构在早年的欧系乘用车型上应用较多，

　　尤其适配W124这类兼顾日常通勤与一定高速行驶需求的中大型轿车，能在山区长下坡、频繁启停的城市拥堵路况下保持稳定的制动输出。从设计思路层面拆解，该圆盘的中心安装孔采用大直径通孔设计，匹配W124车型前轮轮毂轴头的安装尺寸，孔周分布的多个小孔是轮毂固定螺栓的过孔，孔位的分度圆直径严格遵循原车的安装边界要求，保证装车时圆盘与轮毂轴头的同轴度，避免高速行驶时出现制动抖动、方向盘摆振的问题；盘面的摩擦区域做了等厚度设计，预留了足够的磨损余量，按照乘用车制动片的常规磨损速率计算，该厚度能满足常规使用场景下的服役周期要求，不需要过早更换盘体。盘体边缘的凸齿结构，是为了匹配制动防尘罩、散热导风板的安装定位，同时在盘体随车轮转动时，

　　凸齿能切割气流形成紊流，进一步提升盘面的对流换热效率，相比普通的光滑边缘制动盘，这类带缺口凸齿的结构在相同车速下的散热效率能提升15%左右，尤其适合W124车型原厂配备的浮动卡钳制动结构，能避免卡钳活塞因为高温出现密封圈老化、制动液气阻的问题。从安装边界来看，该圆盘的整体外径、盘体厚度、中心孔定位尺寸完全贴合W124车型的原厂轮辋内部空间，不会与轮辋内壁、制动卡钳支架发生运动干涉，装车时不需要对周边的转向节、悬架摆臂做任何改装，属于直接替换式的配套结构；盘体背面的台阶结构是与轮毂轴头的贴合定位面，加工时的端面跳动量控制在0.05mm以内，保证制动片与盘面的接触面积均匀，不会出现偏磨、制动异响的问题。在实际制动过程中，

　　当驾驶员踩下制动踏板，制动液推动卡钳活塞两侧的摩擦片夹紧该圆盘的两侧摩擦面，通过摩擦力将车轮的转动动能转化为热能耗散掉，实现车辆的减速或停车，该圆盘的材质适配常规的灰铸铁制动盘材料要求，盘面的硬度均匀性控制在合理区间，既能保证足够的耐磨性，又能避免硬度过高导致制动片磨损过快、制动时异响频发的问题。周向分布的缺口结构同时兼顾了减重效果，相比同尺寸的实心制动盘，该结构能降低10%左右的非簧载质量，对于提升W124车型的悬架响应速度、改善行驶平顺性也有一定的辅助作用，毕竟非簧载质量的降低，能让车轮在经过颠簸路面时更快地贴附地面，提升轮胎的抓地稳定性。在结构细节处理上，所有的缺口边缘都做了小圆角过渡，避免应力集中导致盘体在冷热交替的工况下出现裂纹，毕竟制动过程中盘面温度会快速升高到数百摄氏度，行驶中遇到路面积水时又会快速冷却，急冷急热的工况下如果存在尖锐的应力集中点，很容易萌生疲劳裂纹，最终导致盘体开裂失效，圆角过渡的设计能大幅提升盘体的抗热疲劳性能，延长使用寿命。中心安装孔周边的螺栓过孔，都做了沉孔倒角处理，方便安装时螺栓顺利穿入，同时避免螺栓头与盘体接触时出现应力集中，保证螺栓的夹紧力均匀分布在整个安装端面上，不会因为局部应力过大导致盘体安装后出现变形。
