法兰式大推力金属液压缸结构设计

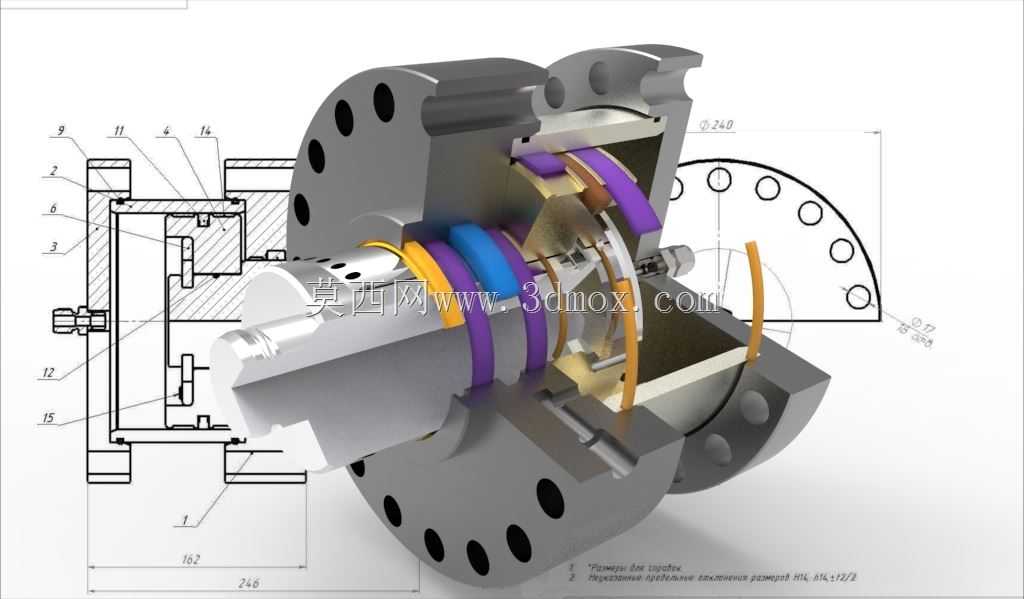

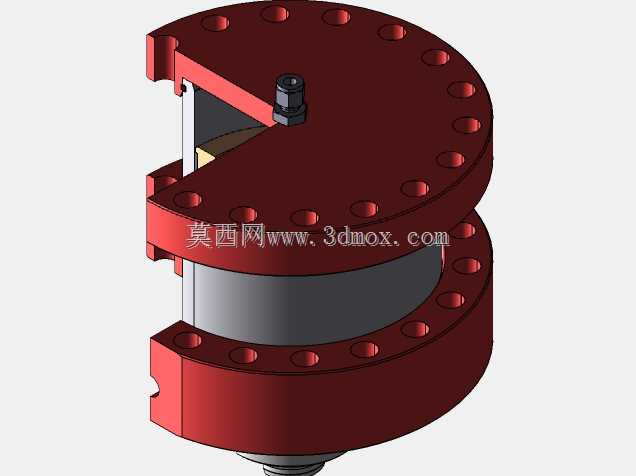

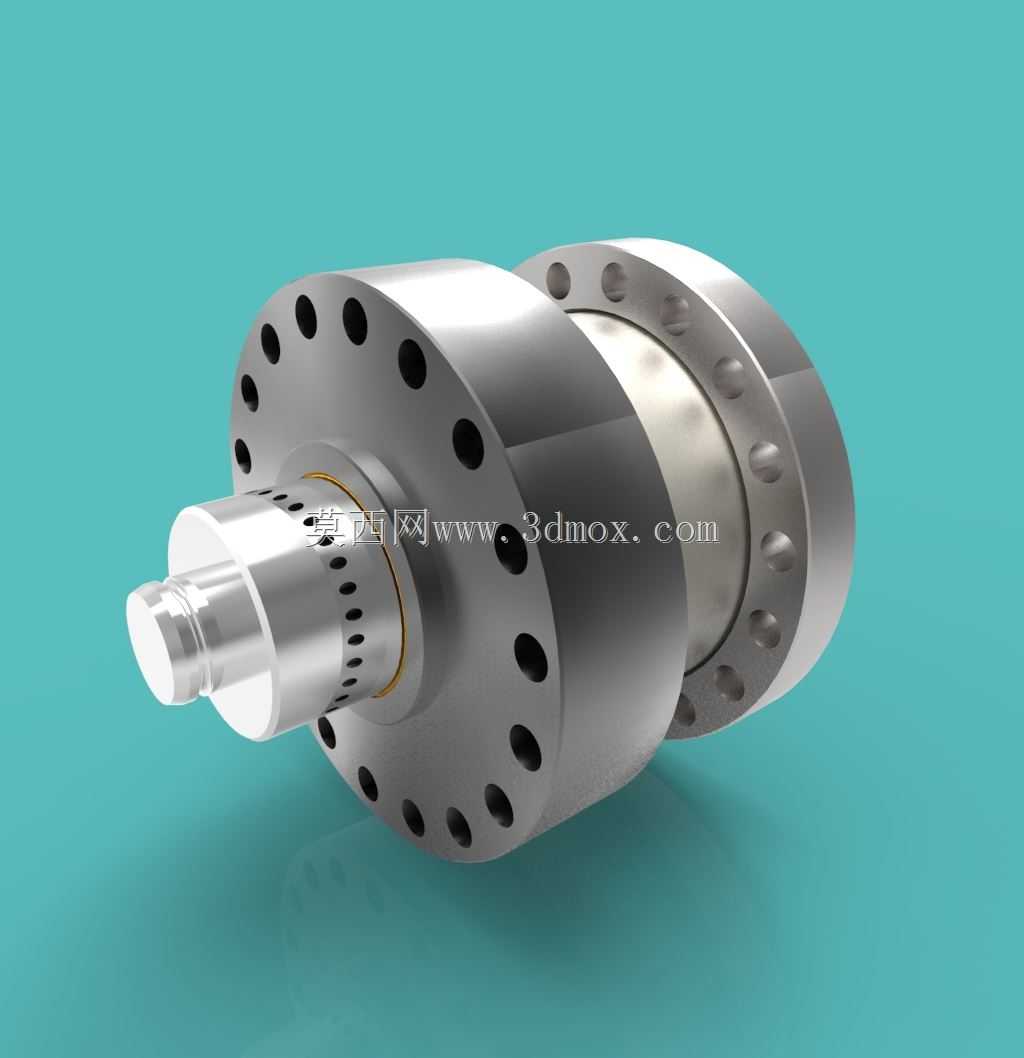

这款法兰式液压缸是液压传动系统中的核心执行元件，主要应用于重型锻压设备、大型工程机械举升机构、冶金轧钢设备压下装置、重型机床工件夹紧与进给单元等需要大推力直线往复做功的工业场景，能够将液压系统的压力能稳定转化为机械动能，带动负载完成直线推拉、施压、顶升、锁止等作业动作，可在高负载、连续作业的严苛工况下保持稳定的动力输出。该液压缸采用法兰式安装结构，缸筒端带均布螺栓孔的连接法兰能够与设备安装面实现刚性贴合，通过圆周排布的高强度螺栓完成紧固，可承受作业过程中产生的径向偏载与轴向反冲击力，避免长期作业出现安装松动、位移偏移的问题，安装定位精度高，适配需要精准固定动力输出端的设备布局。产品设计阶段围绕35吨额定推力的输出需求展开，缸体整体采用高强度金属材质加工，缸筒内壁做高精度珩磨处理，表面粗糙度控制在极低范围，能够减少活塞往复运动的摩擦损耗，同时提升密封件的使用寿命，降低内泄风险；活塞与活塞杆采用一体化同轴设计，活塞杆表面做硬化镀层处理，具备优异的耐磨、抗腐蚀性能，可在带有少量粉尘、金属碎屑的工业车间环境中长期作业，避免活塞杆表面拉伤导致的密封失效。结构上采用多道组合密封设计，在活塞端、缸盖端分别设置承压密封、防尘密封、导向支撑环，既能够保证高压油腔的压力密封性能，避免液压油泄漏影响推力输出稳定性，又能够阻挡外界粉尘、杂质进入缸体内部，保护内部运动构件与液压油清洁度。从安装边界来看，该液压缸的法兰端安装孔沿圆周均匀排布，安装时可根据设备管路布局需求调整周向安装角度，无需额外加工转接法兰；活塞杆伸出端采用标准轴头连接结构，可直接与负载端的连接耳、压头、夹具等构件对接，整体轴向尺寸紧凑，在保证35吨推力输出的前提下尽可能压缩安装长度，适配设备内部有限的安装空间，无需对原有设备结构做大规模改造即可完成替换安装。在实际作业过程中，该液压缸可适配中高压液压系统的供油压力，运行过程中活塞杆运动平稳，低速进给时无爬行现象，推力输出线性度好，可根据系统供油压力的调整精准控制输出推力大小，既能够完成重型工件的施压成型作业，也能够完成高精度的工件夹紧定位动作，兼顾重载作业能力与动作控制精度。
