四十米跨度下承式钢结构桁架拱桥

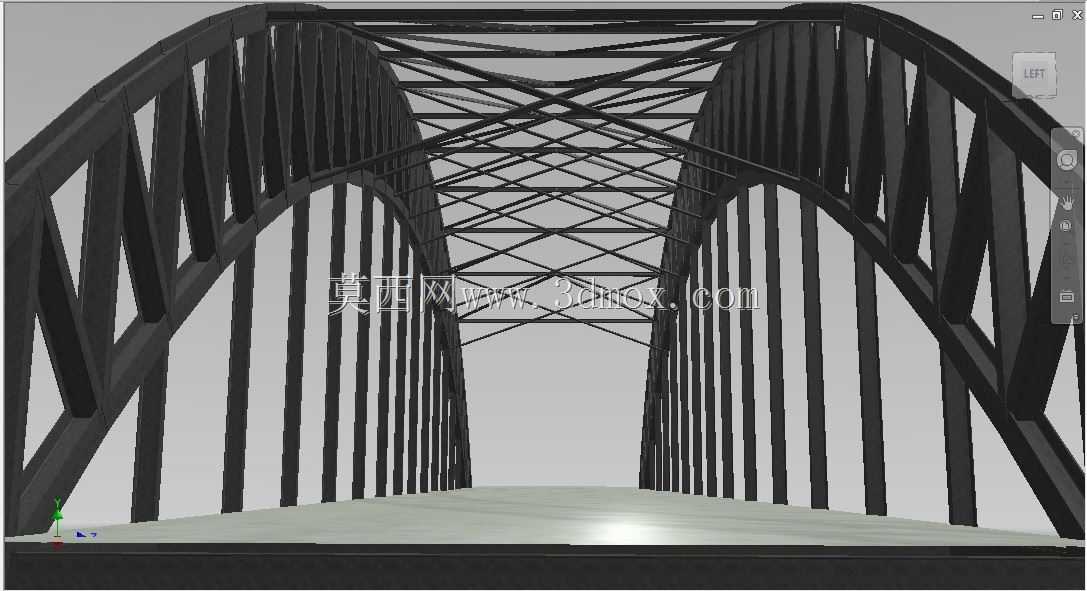

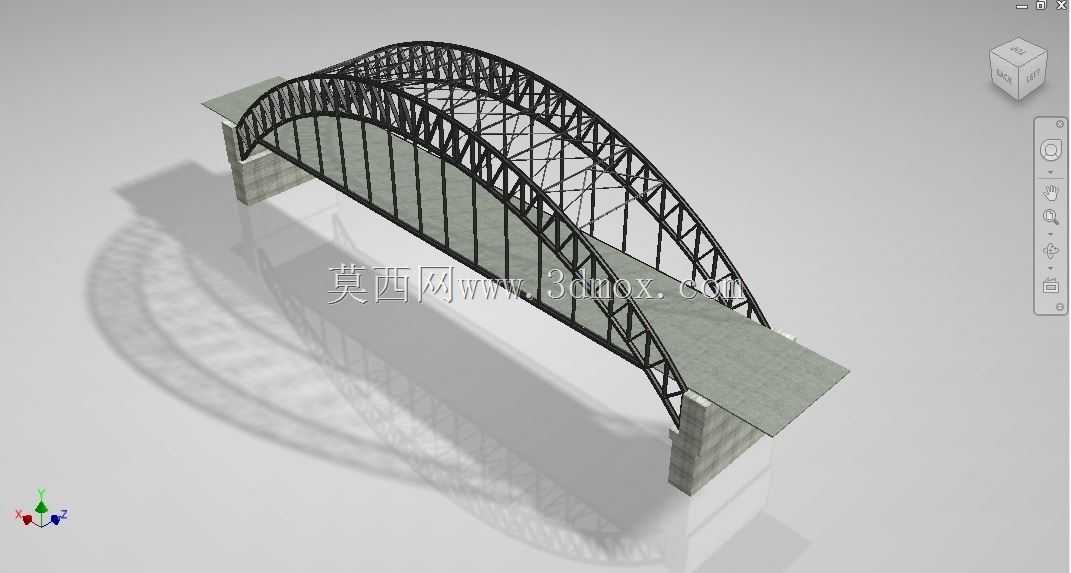

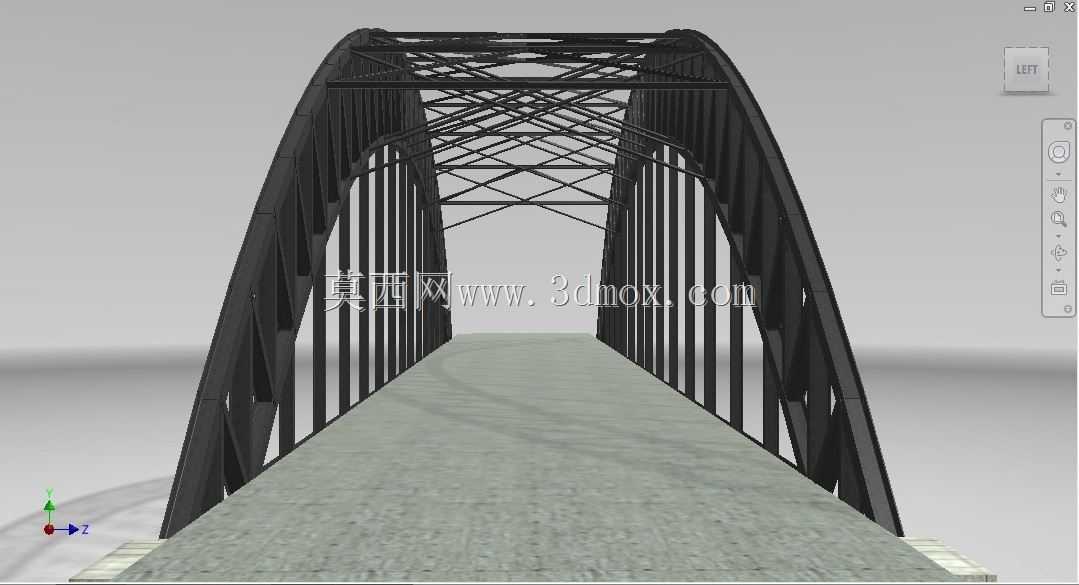

该四十米跨度下承式钢结构桁架拱桥，主要应用于城市内河通航河道、景区跨水步道、园区重载通行通道以及低等级公路跨线场景，可满足中小型机动车、非机动代步工具与行人的混合通行需求，在通航净空受限、两岸接线标高较低的建设场景中具备极强的适配性，无需大幅抬升两岸引道坡度即可满足桥下通航或通行的净空要求，有效降低项目整体的土方施工量与征地成本。从实际用途来看，该桥体可作为永久性交通承载结构，也可作为施工场地临时跨线通行结构、应急抢险临时通道使用，钢结构构件可实现工厂预制、现场栓接拼装，施工周期短，后期维护便捷，构件可拆卸后重复利用，适配临时工程的周转使用需求。在功能特性上，该桥采用双片主拱肋配合交叉式腹杆与横向联系桁架的结构形式，主拱肋为变截面弧形桁架结构，可将桥面竖向荷载均匀转化为拱脚处的水平推力与竖向反力，充分发挥钢材的抗拉压性能，相比同跨度梁式桥可减少30%以上的钢材用量；桥面系采用纵横梁结合的布置形式，横向分配梁将桥面荷载均匀传递至两侧吊杆与拱肋结构，纵向加劲梁可提升桥面整体刚度，避免重载通行时出现局部挠曲变形；拱肋间设置的多道X形横向支撑，可有效抵抗横向风荷载与偏载带来的扭转效应，提升桥体整体抗侧移能力，在六级风荷载作用下仍可保持结构稳定。设计思路上，该桥采用下承式布置形式，将行车道板设置于主拱肋下缘之间，可在相同拱顶标高下最大化桥下净空高度，同时避免拱肋突出桥面影响通行空间；腹杆采用交叉式桁架布置，可将拱肋承受的弯矩、剪力拆解为杆件的轴力，让每根型钢杆件都能充分发挥材料力学性能，避免局部应力集中导致的结构失效；吊杆采用等间距布置，可让桥面荷载均匀传递至拱肋，避免拱肋局部受力过大；拱脚位置设置加强型节点板，将拱肋、端横梁、基础预埋件的连接位置做加劲处理，可有效分散拱脚处的巨大水平推力，避免节点出现疲劳破坏。外形尺寸与安装边界方面，该桥计算跨度为四十米，拱肋矢高符合常规拱桥1/5到1/6的矢跨比要求，桥面通行净宽可根据实际需求调整，单侧边拱肋外侧预留不小于五十厘米的检修通道空间；安装时需保证两岸拱脚基础的水平标高差不超过五毫米，拱脚预埋件的定位偏差控制在三毫米以内，现场拼装时需从两端拱脚向拱顶对称拼装杆件，避免单侧加载导致拱肋出现不可逆变形，拼装完成后需按照设计要求对所有高强螺栓做终拧检测，确保节点连接强度符合承载要求。
