参数化编织金属铁丝网结构设计

金属编织铁丝网是工业生产、基建防护、筛分作业场景中应用极为广泛的五金构件，在矿山筛分领域可作为物料分级的筛面载体，承接不同粒径矿石、砂石的筛分作业，依靠编织结构的韧性抵消大块物料下落的冲击载荷，避免筛面过早开裂破损；在建筑施工场景中可作为墙体抹灰的挂网基材，增强砂浆层与墙体基面的结合力，减少墙面空鼓、开裂的质量隐患，也可作为基坑临边、设备区域的临时防护围网，阻挡无关人员误入危险作业区域；在农牧养殖场景中可作为畜禽圈舍的围隔构件，兼顾通风透光与圈舍封闭的需求，也可作为粮食晾晒、仓储环节的透气铺垫载体，避免粮食直接接触地面出现受潮霉变问题。

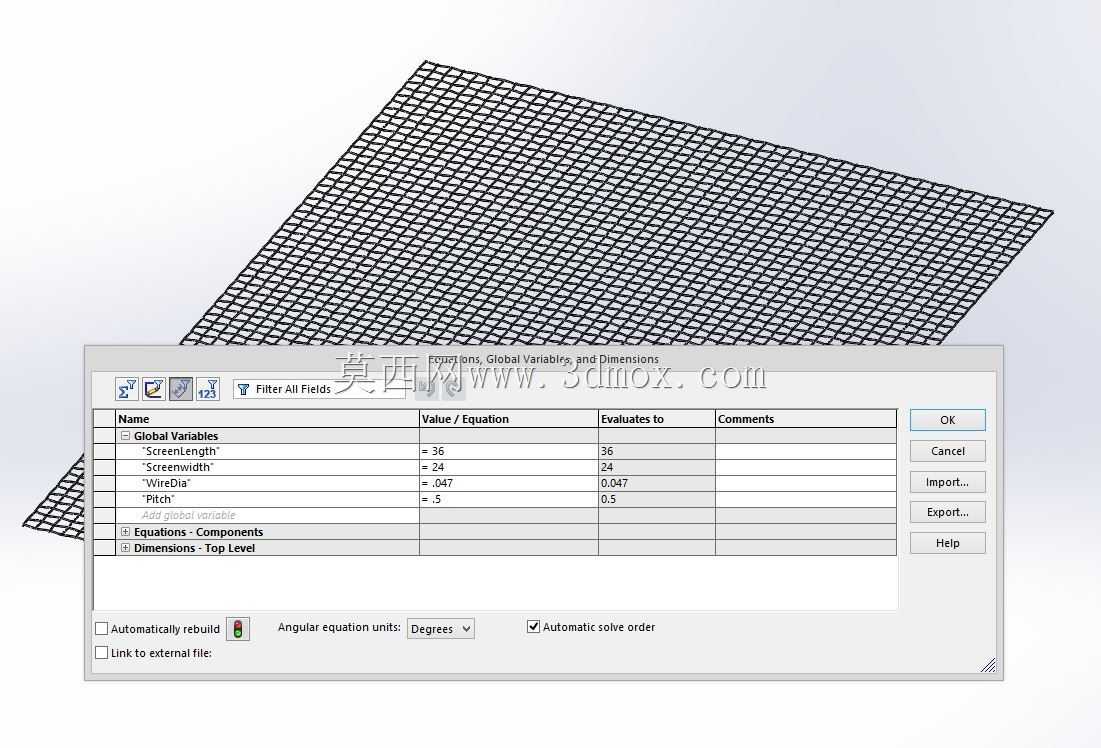

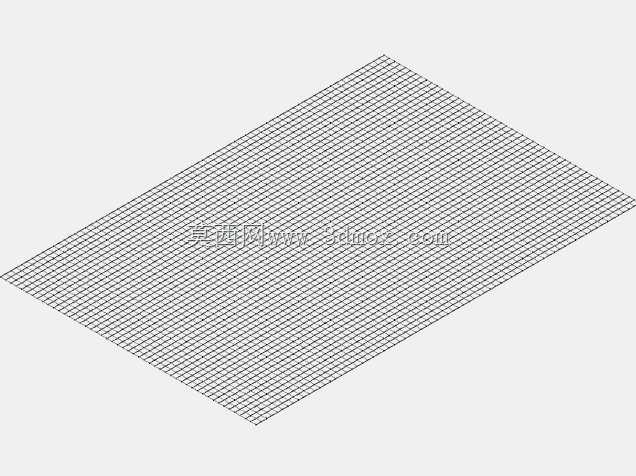

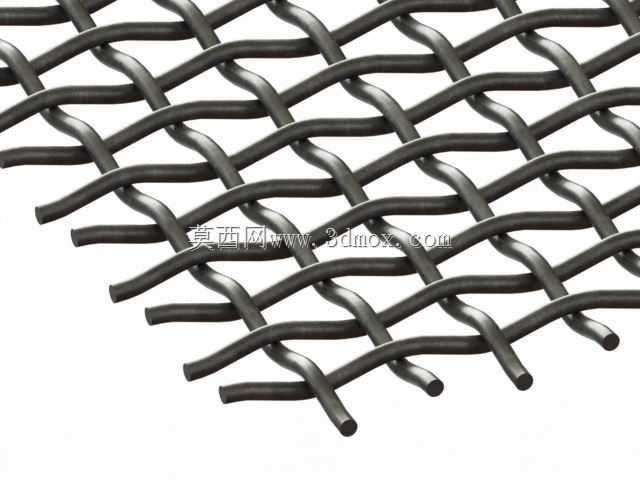

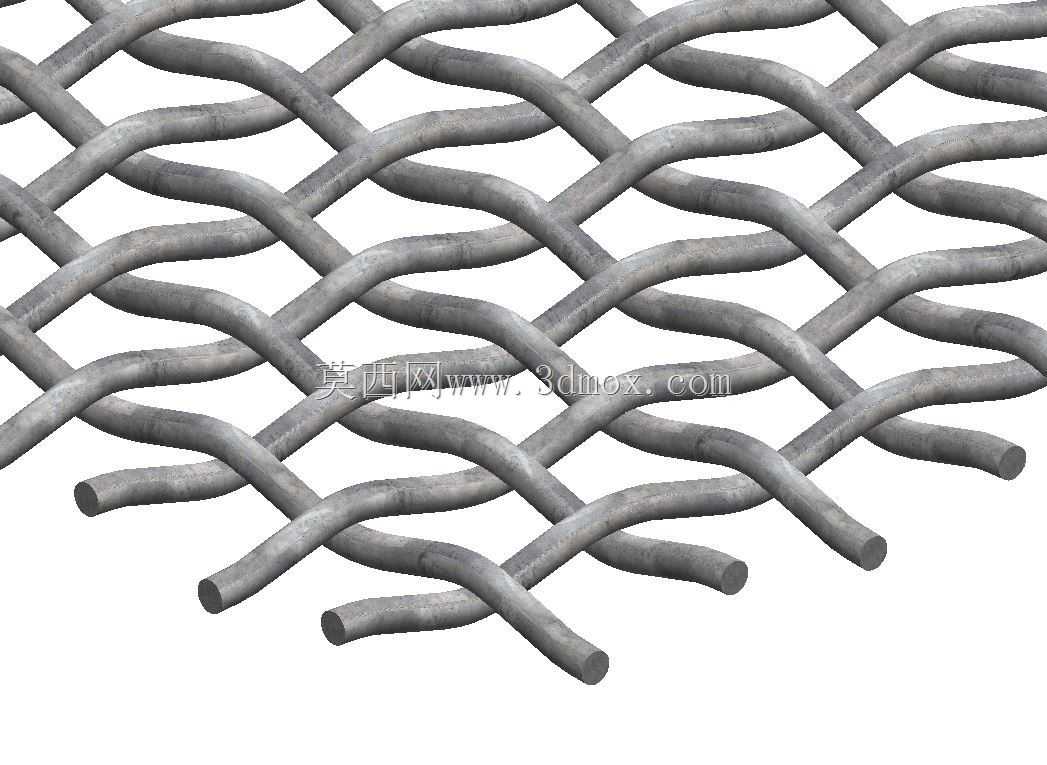

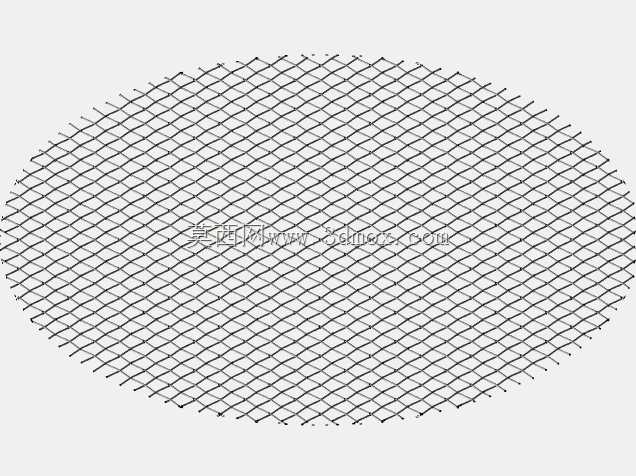

本次设计的编织铁丝网采用全参数化的设计逻辑搭建，核心围绕网面面积、网格图案密度、金属导线线径三类核心参数做联动调整，使用者可根据实际使用场景的需求，直接修改对应参数即可快速生成对应规格的网体模型，无需重新绘制编织路径与实体特征。设计过程中优先还原了金属丝交错压弯编织的真实结构，每根金属丝在经纬交错位置做了匹配线径的压弧处理，保证相邻金属丝完全贴合无间隙，还原实际生产中编织网的结构受力特性，避免理想化建模带来的结构偏差。

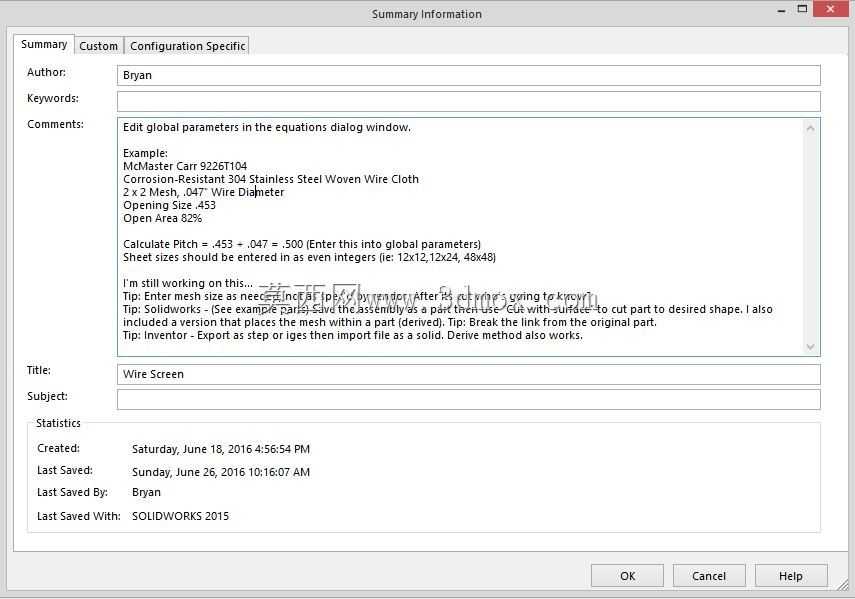

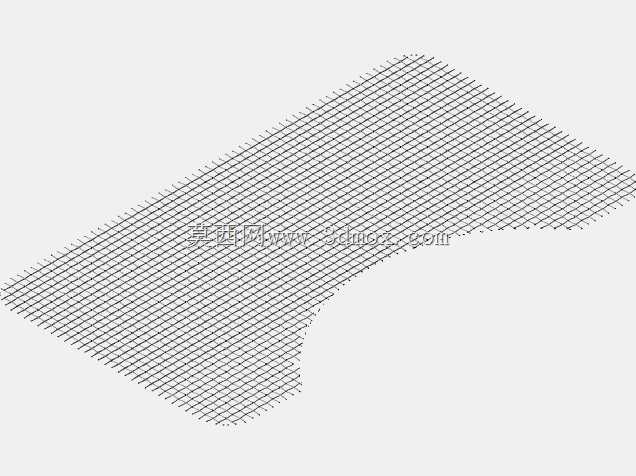

在功能特性设计上，该模型预留了灵活的切割适配边界，当实际使用场景需要特定形状的网片时，可将整体装配的网体拆分为独立零件，通过曲面切割工具快速裁切出所需的网片轮廓，裁切后的断面结构完整，不会出现编织结构散线的建模错误；同时设计中预留了衍生零件的关联逻辑，可将调整好参数的网体网格直接派生为独立子零件，断开与原始参数模型的关联后，可直接在子零件上添加安装压边、固定孔位等后续加工特征，适配不同安装场景的固定需求。

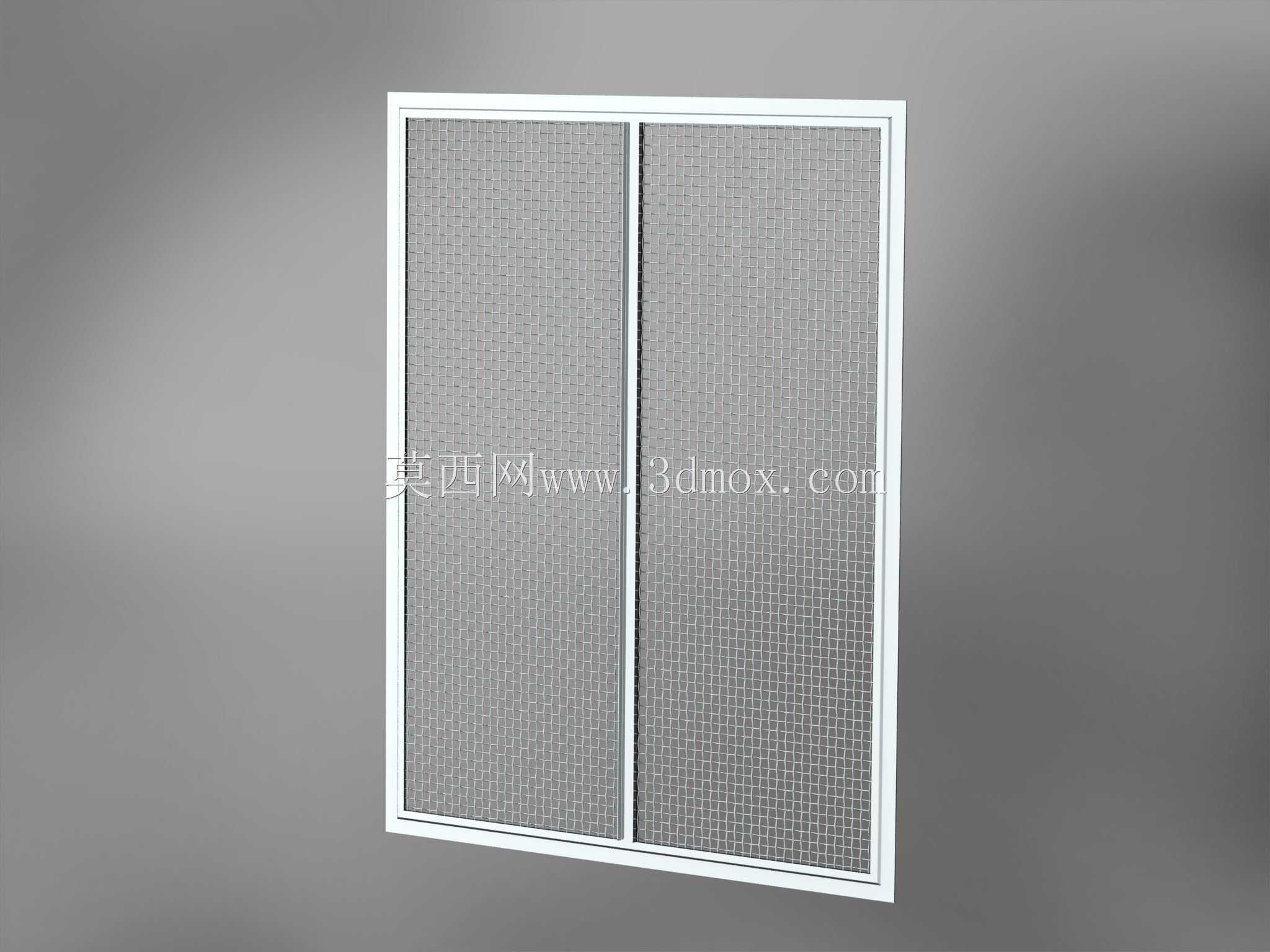

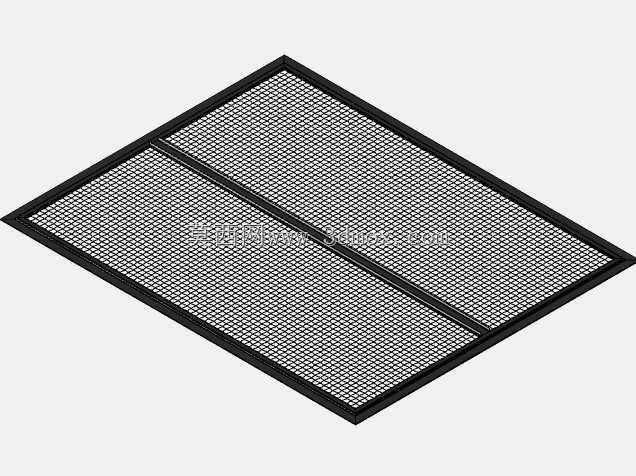

从安装适配维度来看，该参数化模型可根据安装框架的实际尺寸调整网面的整体长宽边界，网格密度可根据防护等级、筛分粒径的需求灵活调整线径与网格间距，当用于大载荷冲击场景时可增大金属丝线径、缩小网格间距提升网面整体抗冲击强度，当用于通风防护场景时可适当缩小线径、增大网格间距提升通透率，所有参数调整过程中编织结构的交错逻辑始终保持一致，不会出现参数修改后结构错位、特征报错的问题，能够快速适配不同场景下的网体设计需求，大幅减少重复建模的工作量。
