内螺纹连接手动球阀结构设计

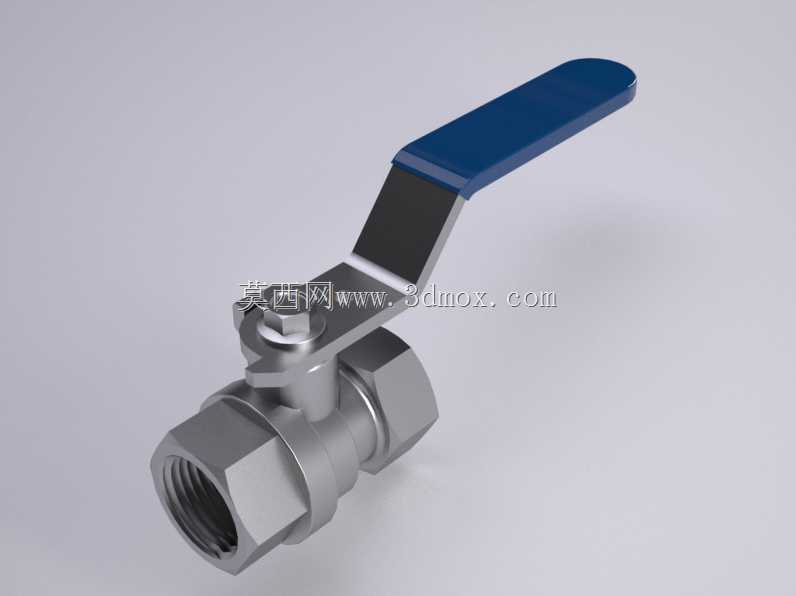

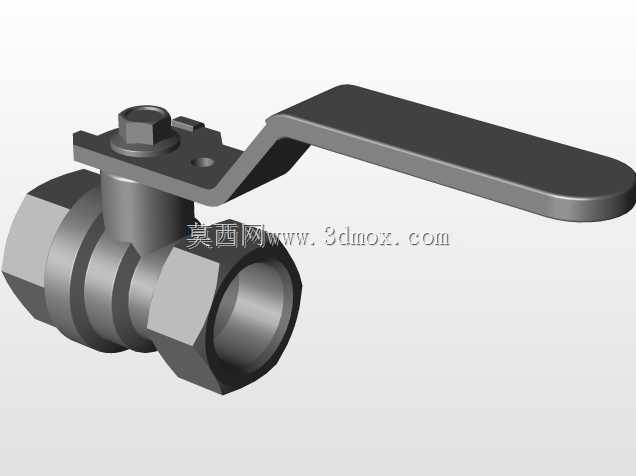

这款手动球阀是民用给排水、小型工业流体输送、暖通空调管路、普通化工介质输送场景中极为常用的通断控制元件，核心作用是在管路系统中实现介质通路的快速开启与截断，相比闸阀、截止阀，它的启闭行程更短，操作力矩更小，密封性能更稳定，在全开状态下流道几乎无额外阻力，不会造成明显的介质压降，非常适合对通断效率有要求、不需要频繁调节流量的管路节点。从功能特性来看，这款球阀采用浮动球密封结构，球体与两端阀座紧密贴合，当手柄转动至与管路轴线平行位置时，球体的通孔完全对齐流道，介质可以顺畅通过；当手柄转动90度与管路轴线垂直时，球体的密封面完全贴合阀座，将通路彻底截断，只要阀座密封件没有老化磨损，就能实现零泄漏截断。它的手柄采用加长杠杆式设计，外层包覆防滑绝缘的包覆层，操作人员不需要额外借助工具，徒手就能完成启闭操作，哪怕是管路内带有一定压力的工况下，也能轻松扳动手柄完成操作，手柄与阀杆的连接采用扁方定位结构，不会出现操作打滑的问题，同时阀杆部位设置了防冲出结构，避免管路压力异常升高时阀杆被介质压力顶出造成泄漏。从设计思路来看，这款产品优先考虑了民用和常规工业场景的安装便捷性与使用可靠性，整体结构没有冗余的复杂部件，所有零件都采用标准化设计，后期维护更换密封件时不需要特殊工具就能完成拆解。两端的内螺纹连接结构适配市面上通用的外螺纹管路接头，不需要额外定制转换接头，安装时只需要在螺纹部位缠绕密封生料带就能完成可靠连接，安装门槛极低。外形尺寸上，这款球阀属于紧凑型小通径规格，阀体采用六角外形设计，安装时可以用普通活动扳手卡住阀体六角部位完成拧紧操作，不需要专用工装，安装后手柄的操作空间预留充足，哪怕是管路排布比较紧凑的场景，也不会出现手柄被周围管件挡住无法转动的问题，安装边界适配绝大多数DN15到DN25规格的常规管路布设场景，不管是明装的家装水管，还是设备内部的集成管路，都能找到合适的安装位置。阀体采用金属材质打造，承压能力满足常规低压管路的使用要求，表面做了防锈处理，在潮湿的使用环境下也不容易出现锈蚀卡涩的问题，长期使用也能保持操作顺畅。
