高真空系统用三通式不锈钢球阀结构设计

这款球阀主要面向高真空工况的管路系统设计，可广泛应用于半导体真空制程、真空镀膜设备、航天环境模拟舱、高端理化分析仪器、真空冶金产线等对管路密封等级、启闭可靠性有严苛要求的场景，作为真空管路通断控制的核心执行部件，承担着隔绝真空腔体与外部环境、切换管路气路通路、维持系统真空度稳定的关键作用，能够在高负压工况下实现零泄漏的通路启闭操作，避免外界空气渗入真空系统破坏制程环境，也可防止管路内的工艺气体出现无组织外泄。

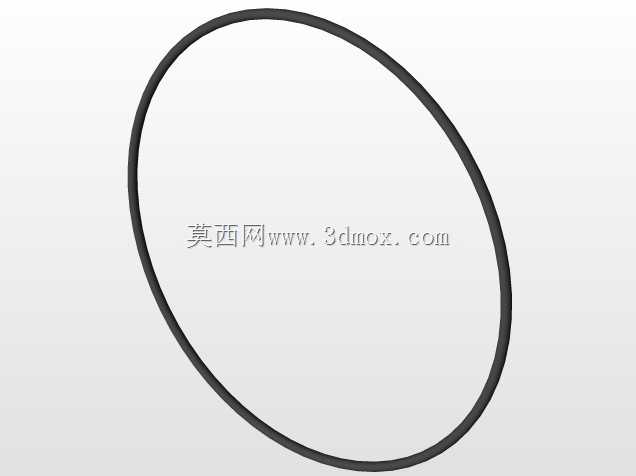

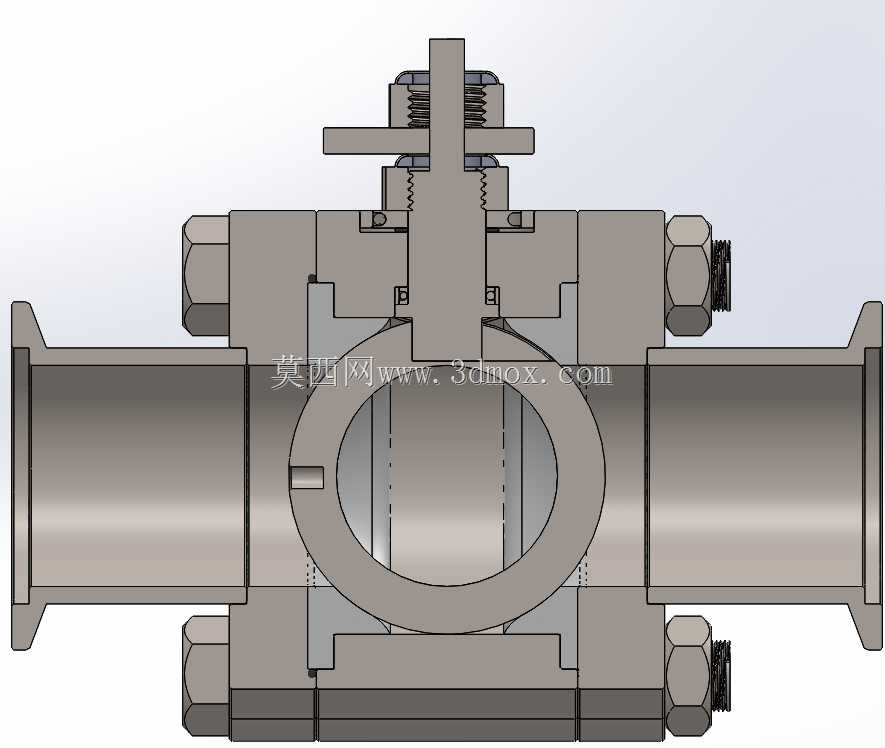

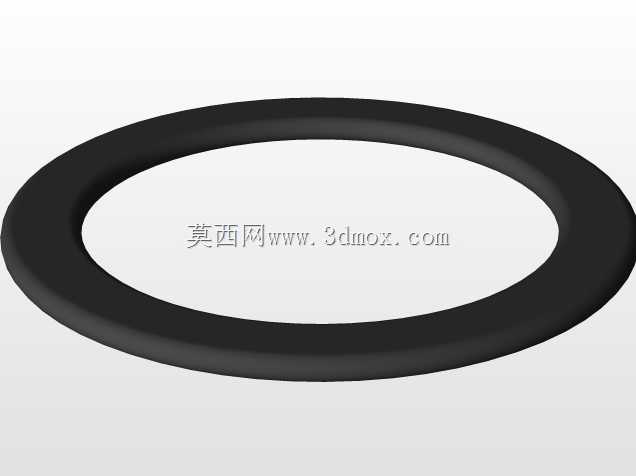

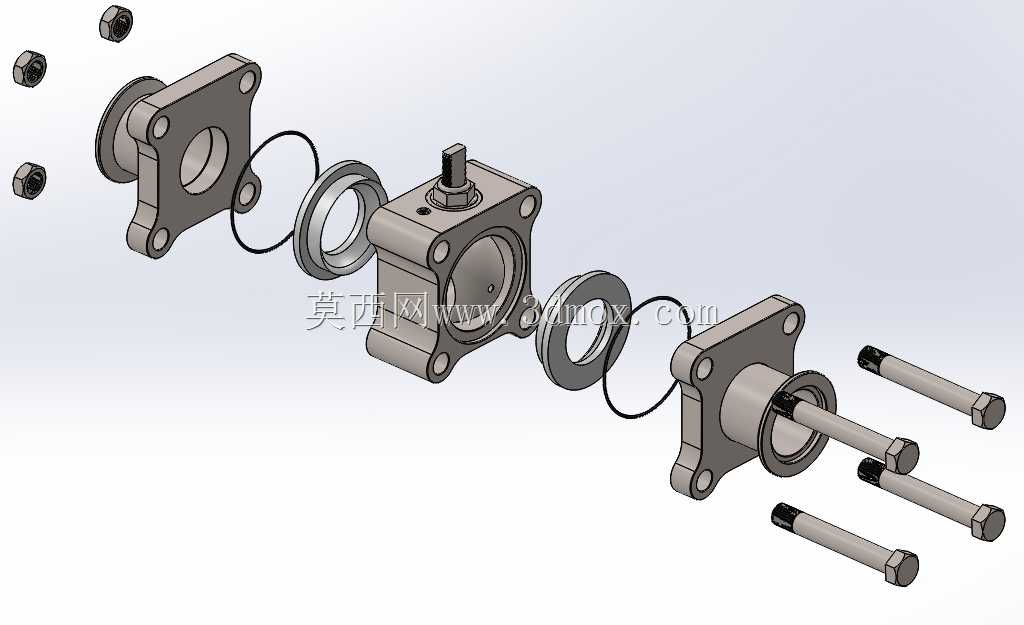

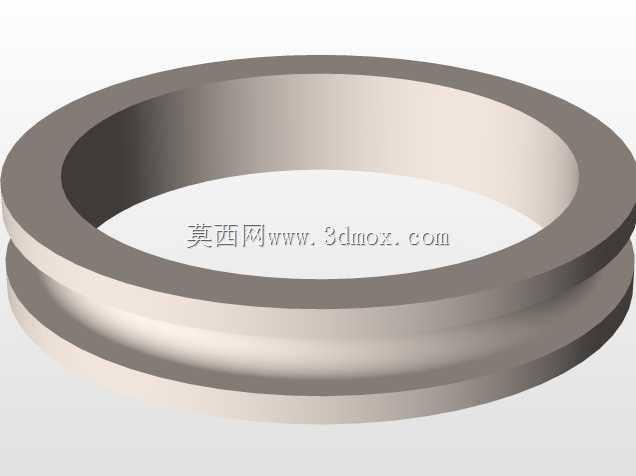

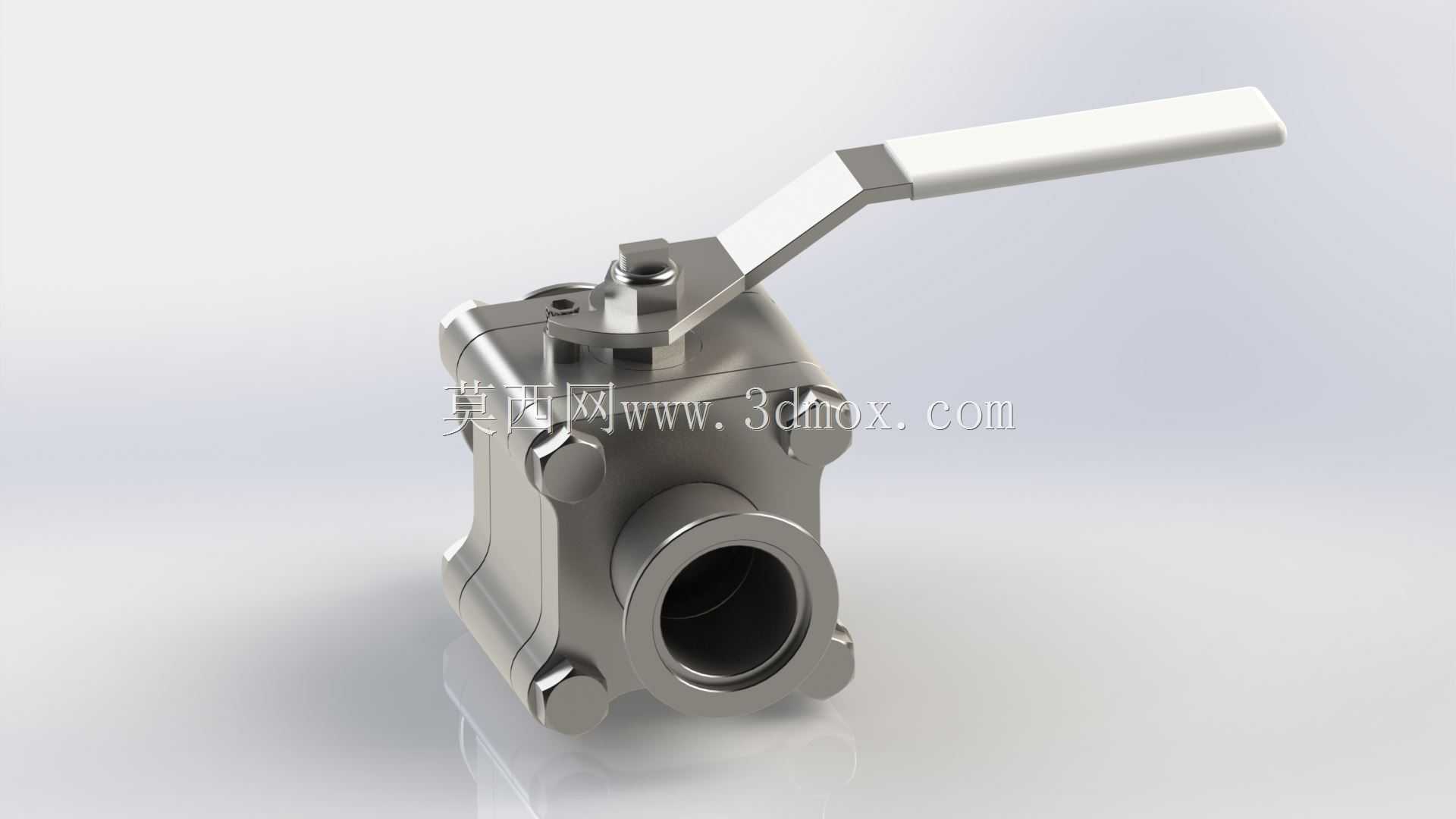

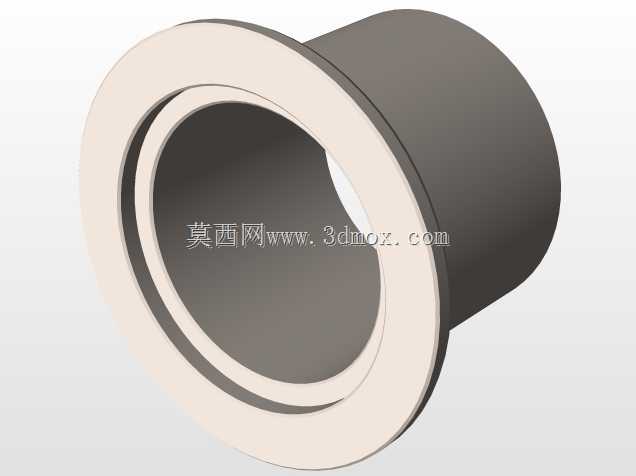

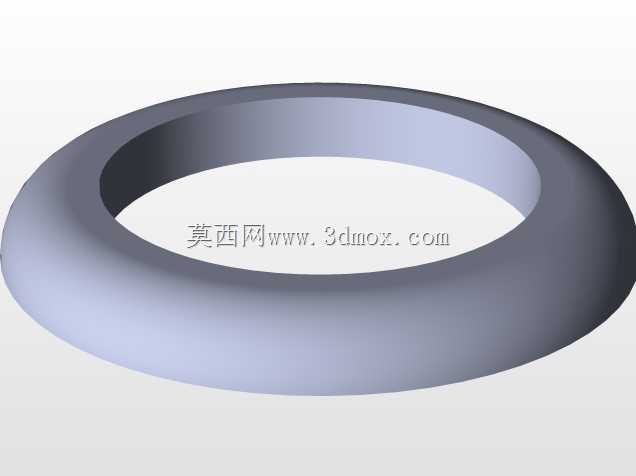

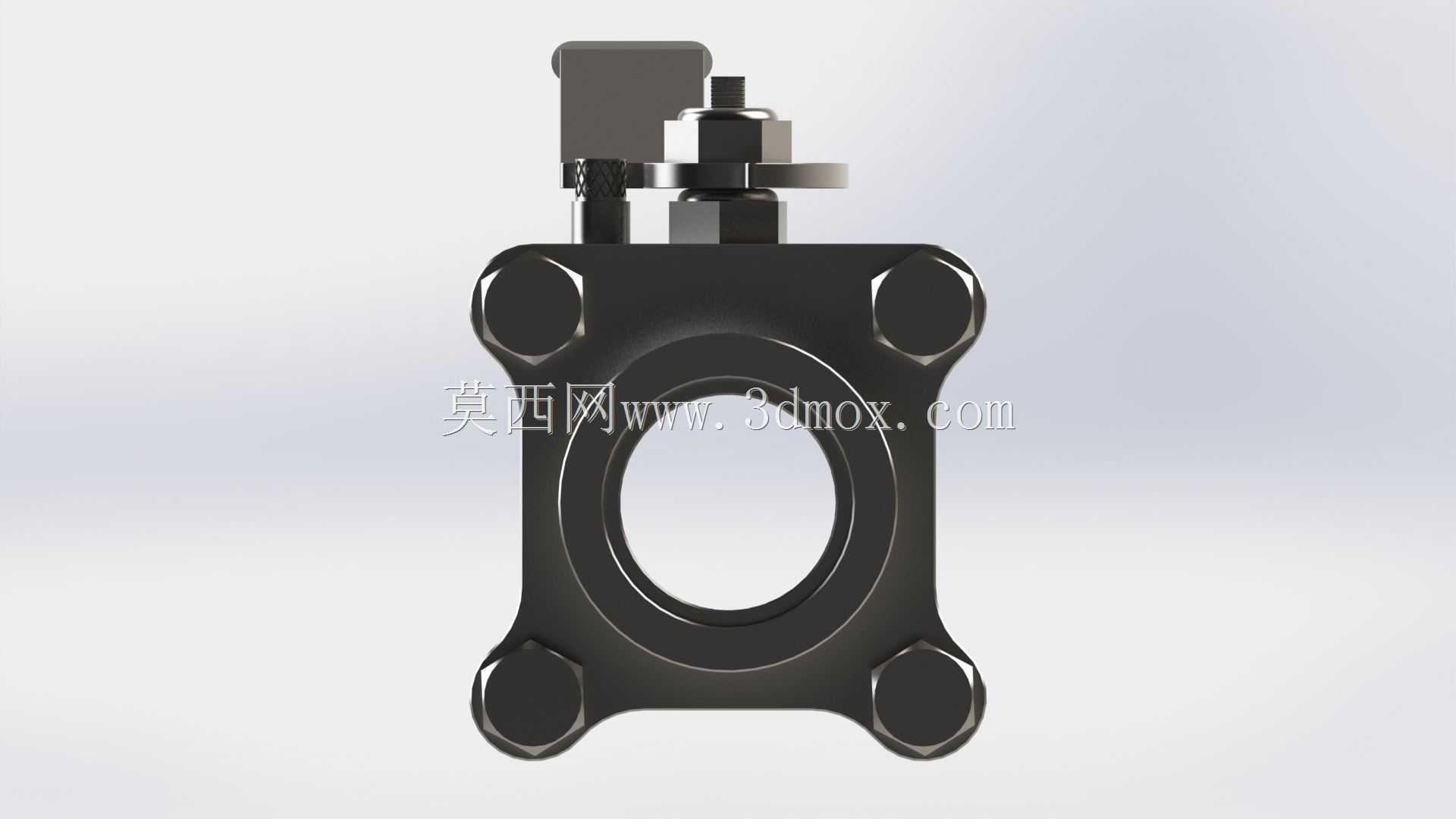

产品采用三通式阀体结构，可同时对接三路真空管路，通过手柄带动球体旋转即可完成不同通路之间的快速切换，相比传统两通球阀能够减少管路接头数量，降低真空系统的潜在泄漏点，提升整体管路的密封可靠性。整阀的结构设计充分考虑真空工况的特殊需求，所有过流接触面均做平滑过渡处理，不存在易残留工艺介质的死角，便于真空系统的吹扫与清洁，避免残留杂质影响真空度获取效率；密封组件采用适配高真空环境的专用密封件，在阀杆与阀体的配合位置设置多重密封结构，既能够保证阀杆转动操作的顺畅手感，又可在长期高负压工况下杜绝阀杆位置的泄漏风险。

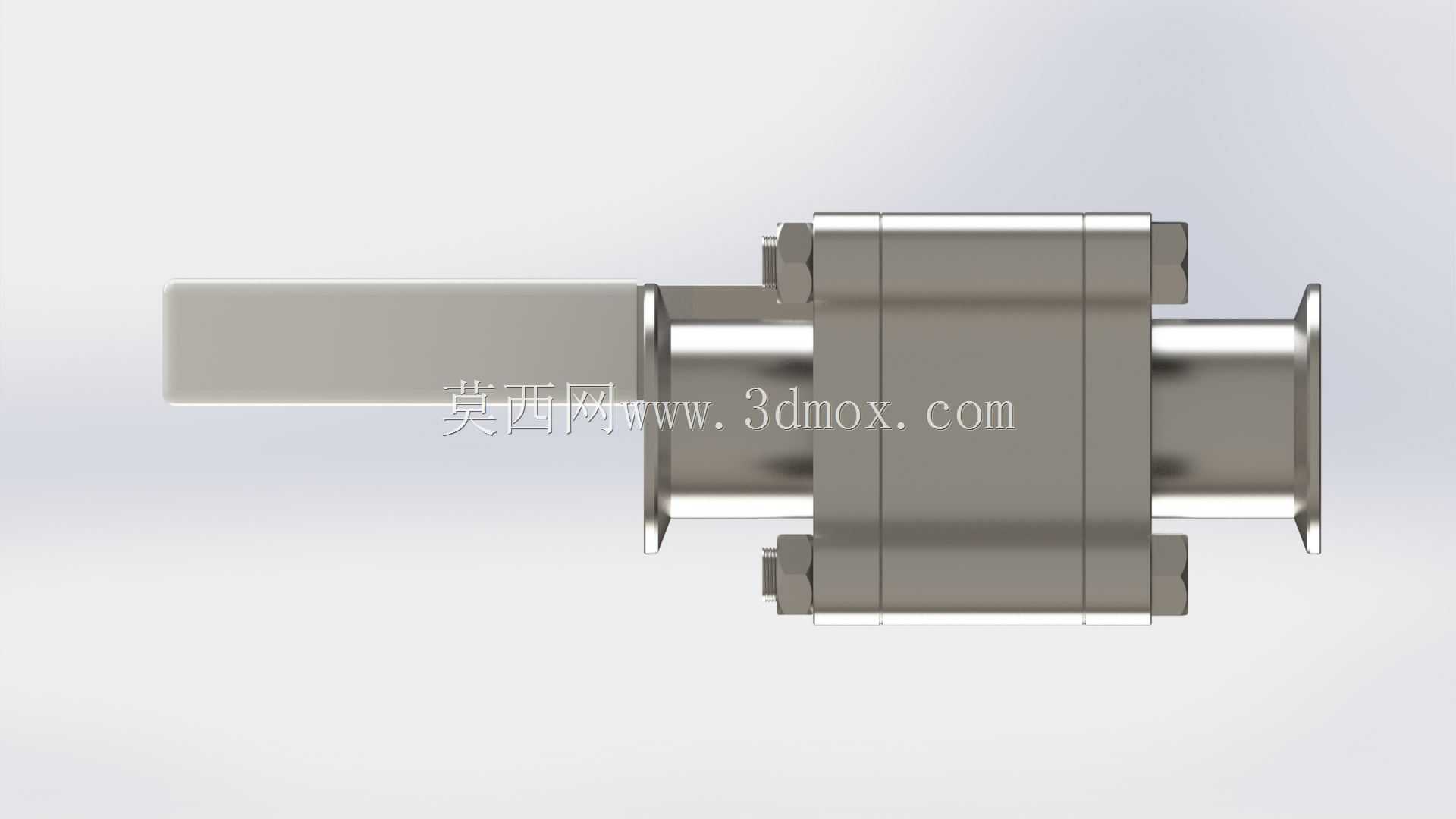

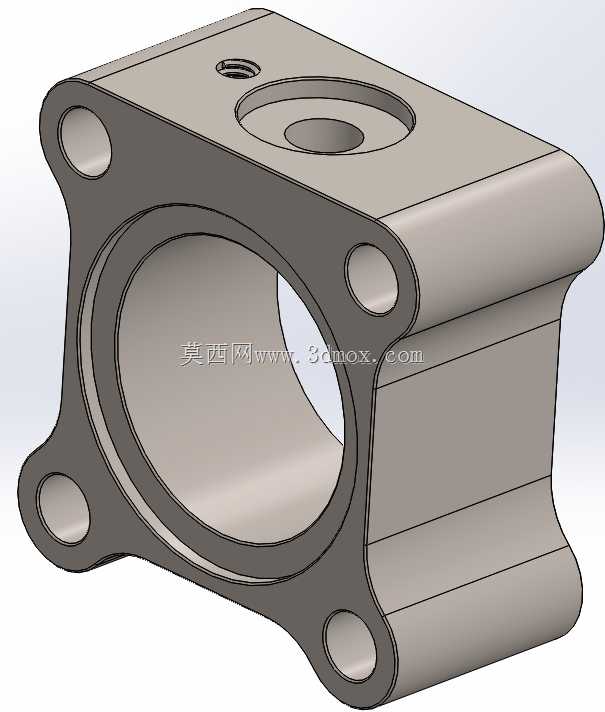

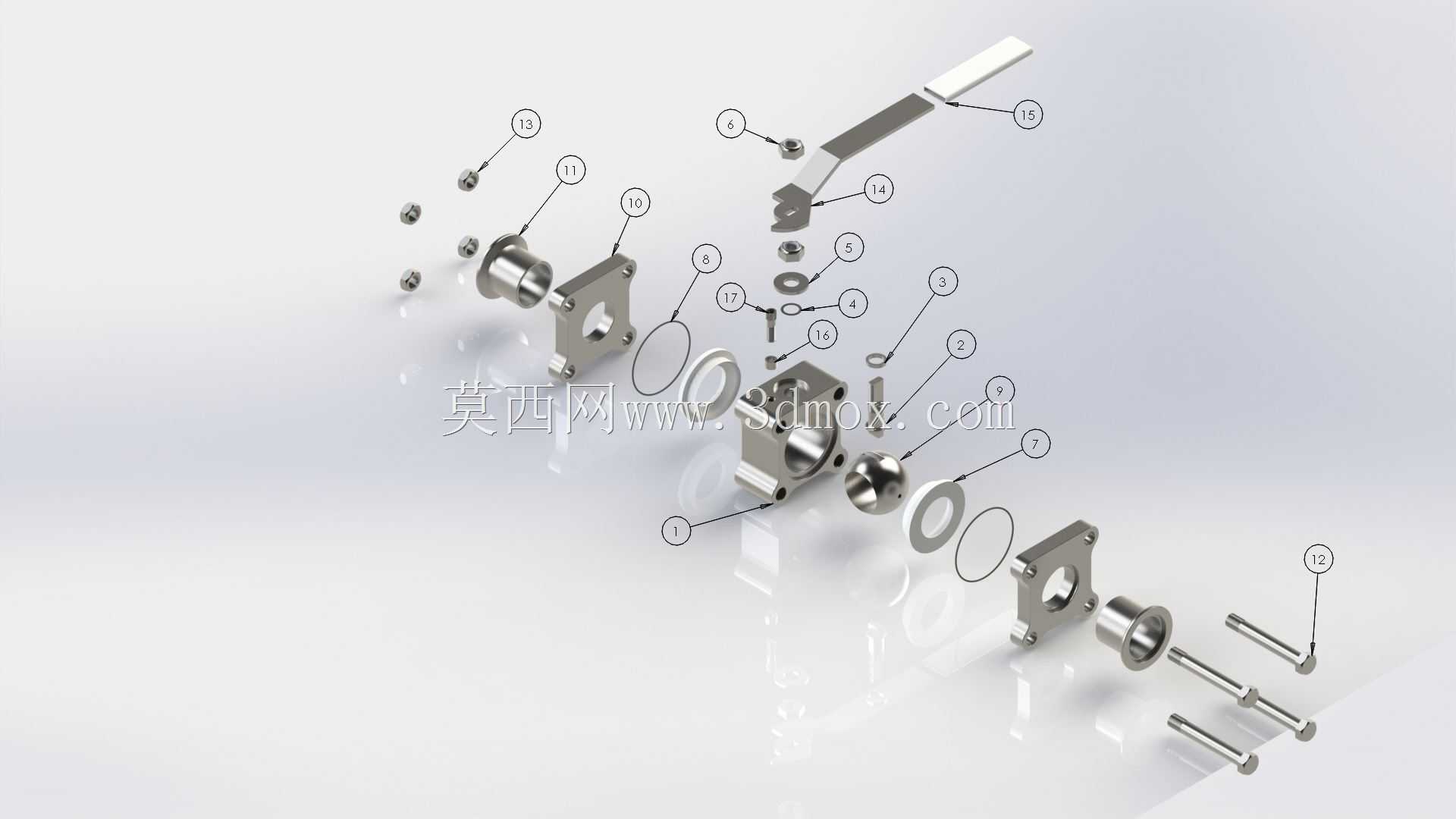

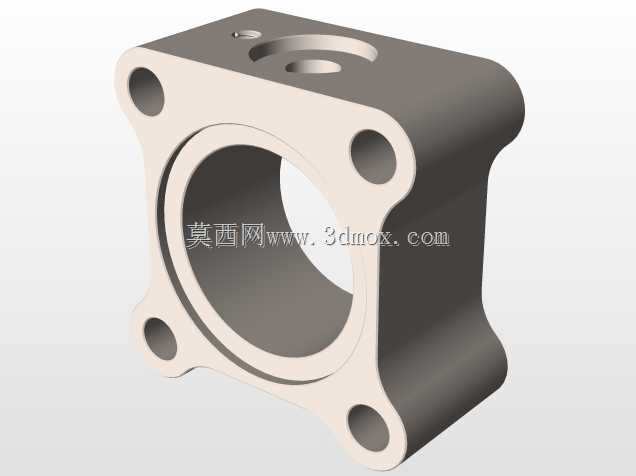

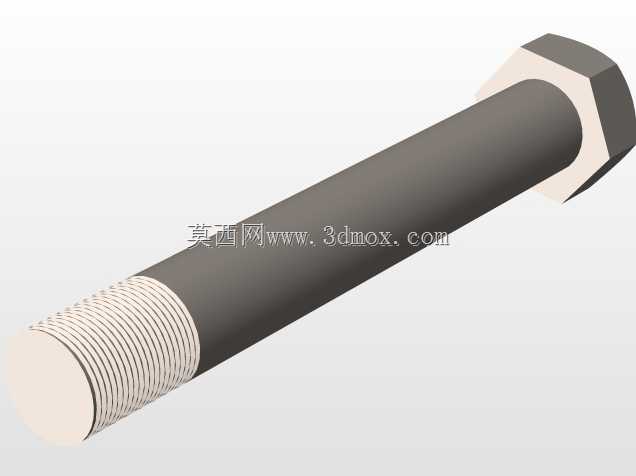

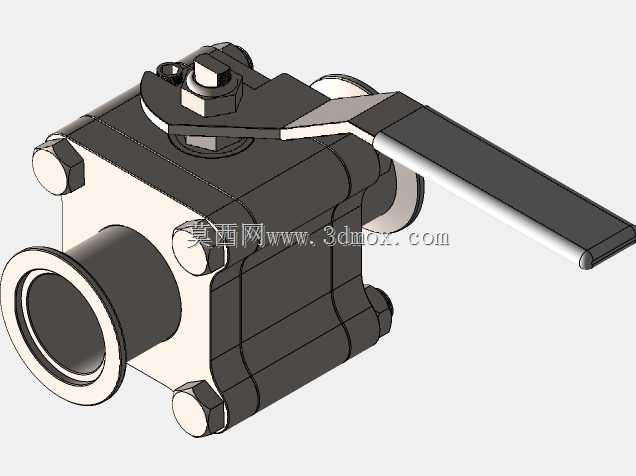

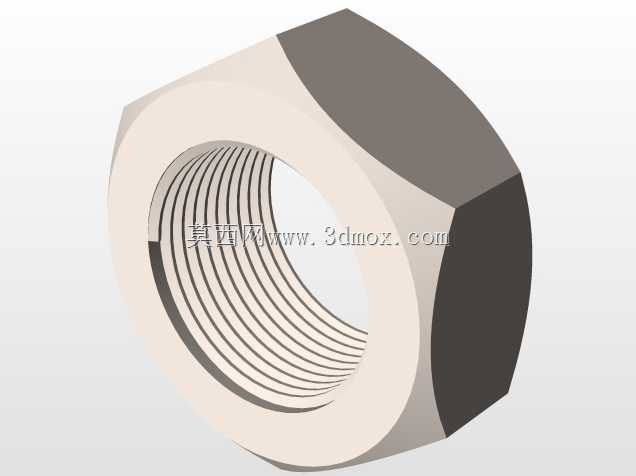

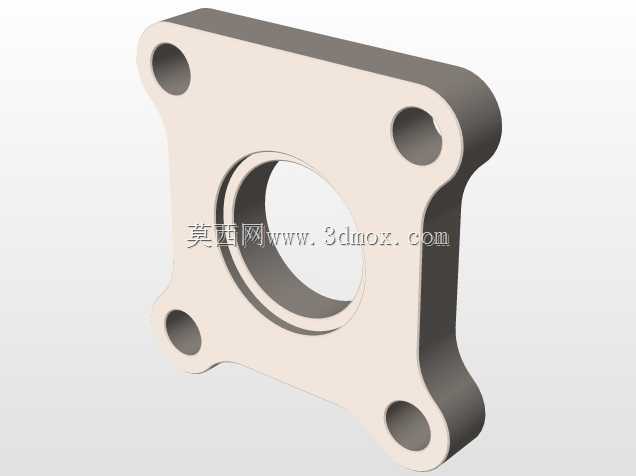

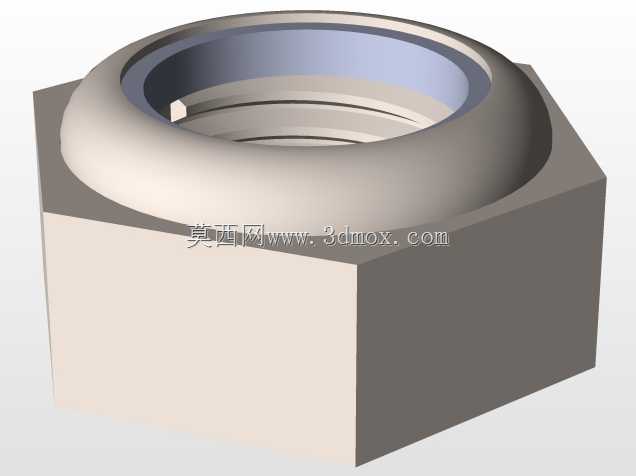

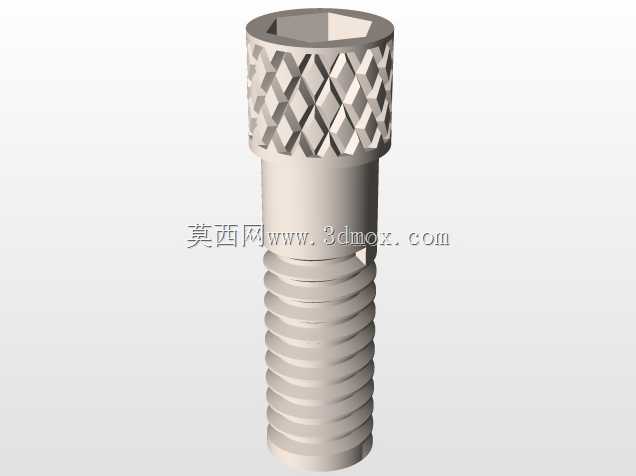

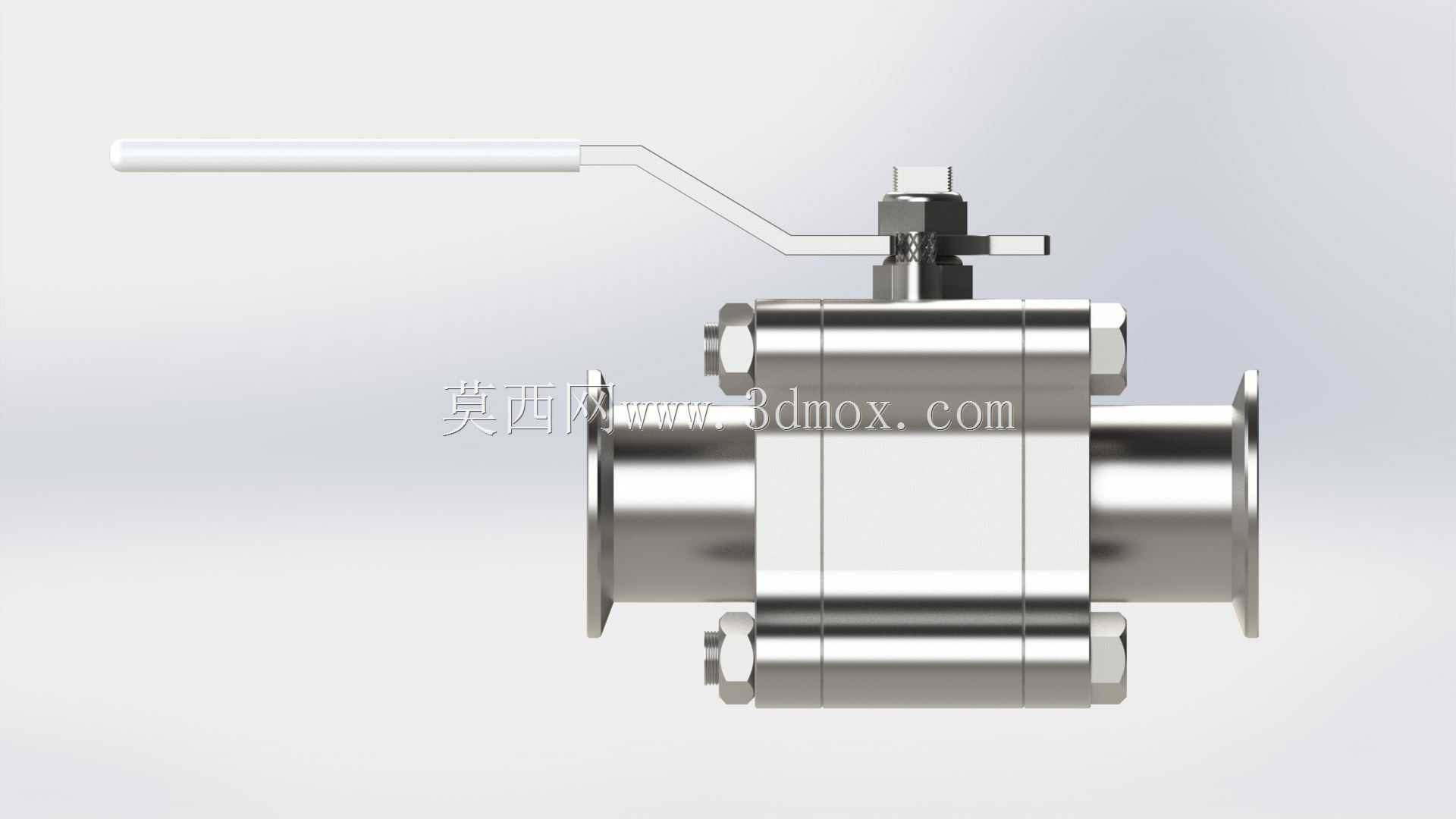

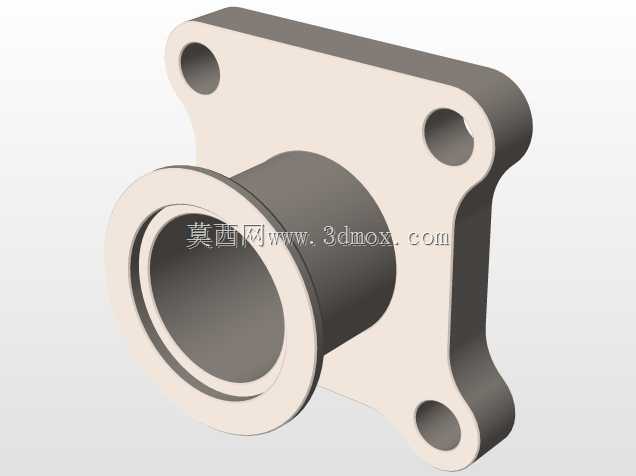

整阀总高度为169.67毫米，包含全开状态下的手柄在内总长度为342.09毫米，阀体主体宽度为121.42毫米，安装时可根据该尺寸预留足够的操作空间，保证手柄能够完成90度旋转的全行程启闭动作，不会与周边管路、设备结构产生干涉。阀体主体采用316L不锈钢材质加工，具备优秀的抗腐蚀能力与结构强度，能够耐受真空系统常见的工艺气体腐蚀，也可适应一定范围的温度波动，不会因温变产生结构变形影响密封性能；整阀共由28个独立部件组合而成，除密封件、轴承、手柄套筒等专用功能部件外，其余金属结构件均采用同系列不锈钢材质，避免不同材质接触产生的电位腐蚀问题，延长阀门在复杂工况下的使用寿命。

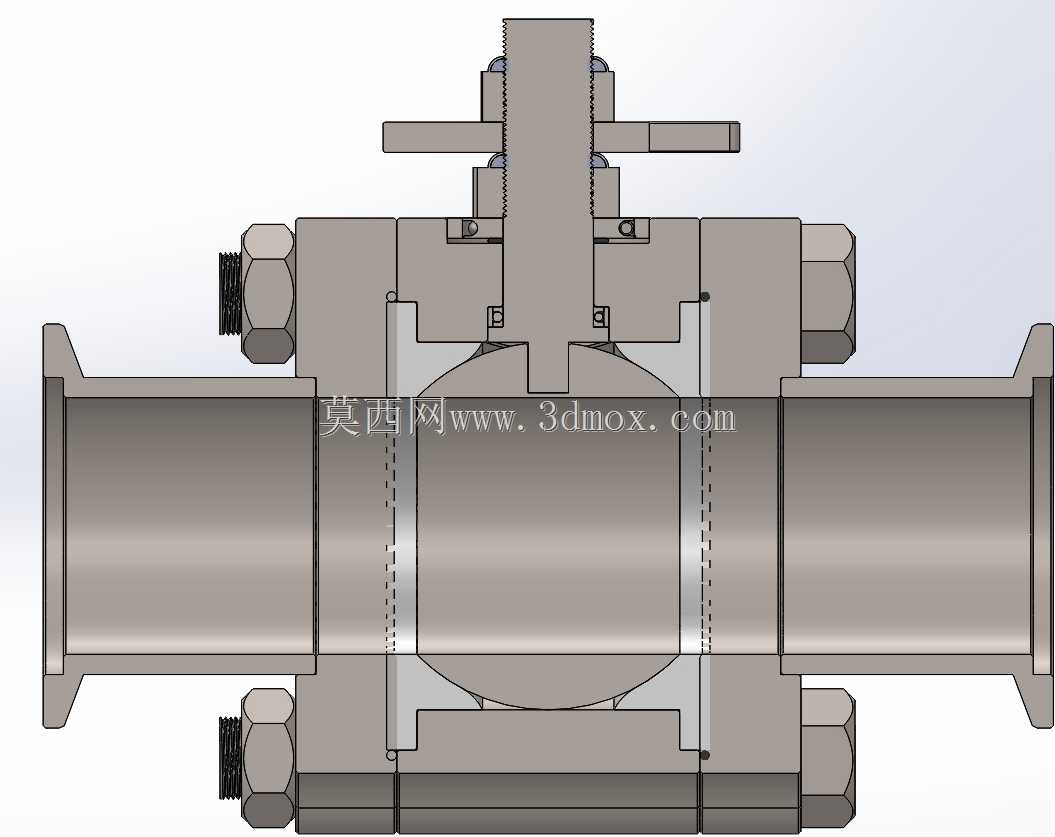

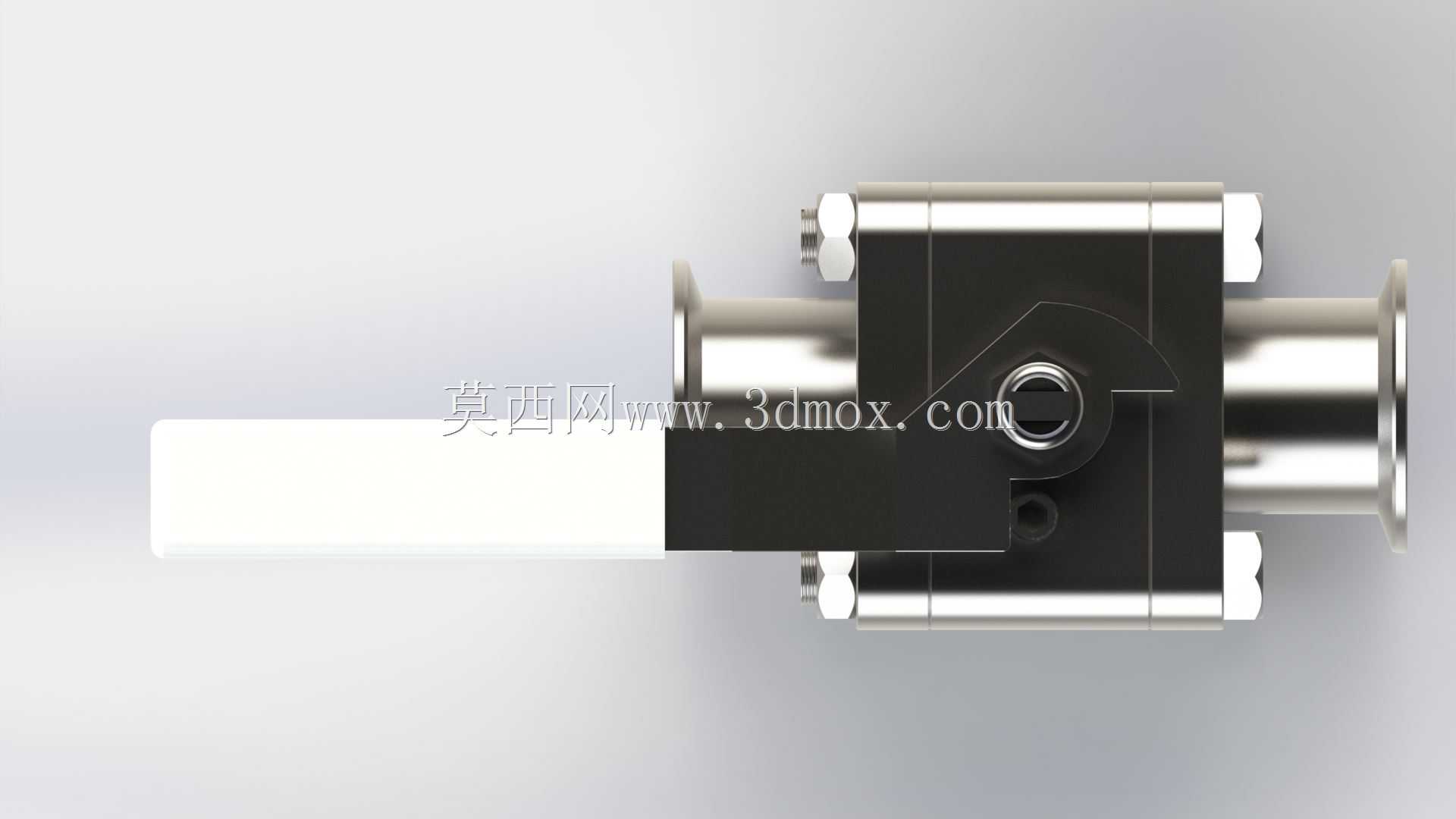

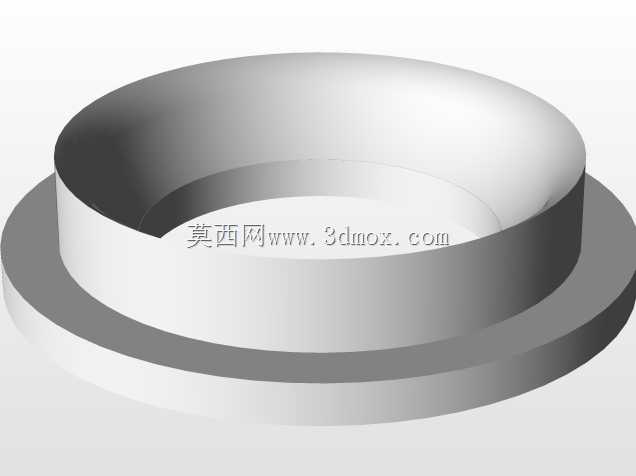

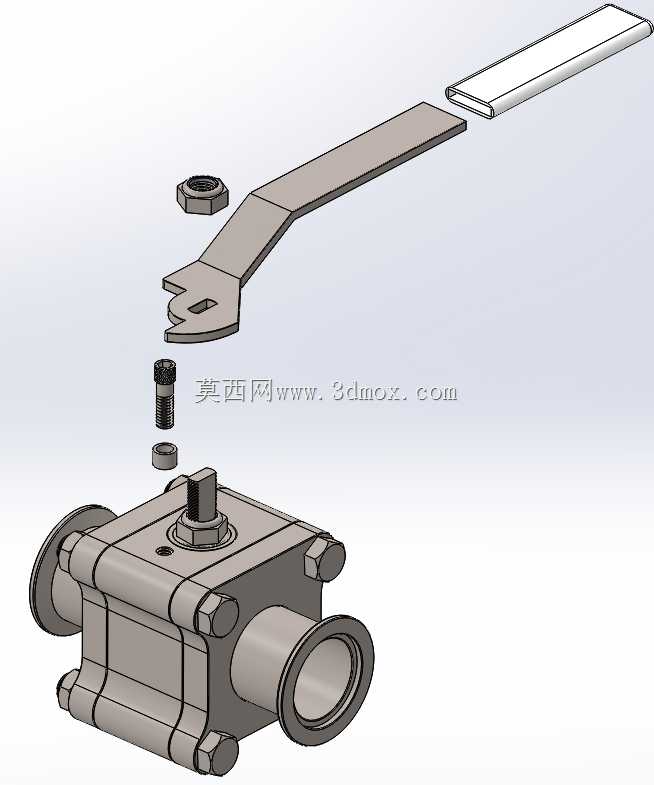

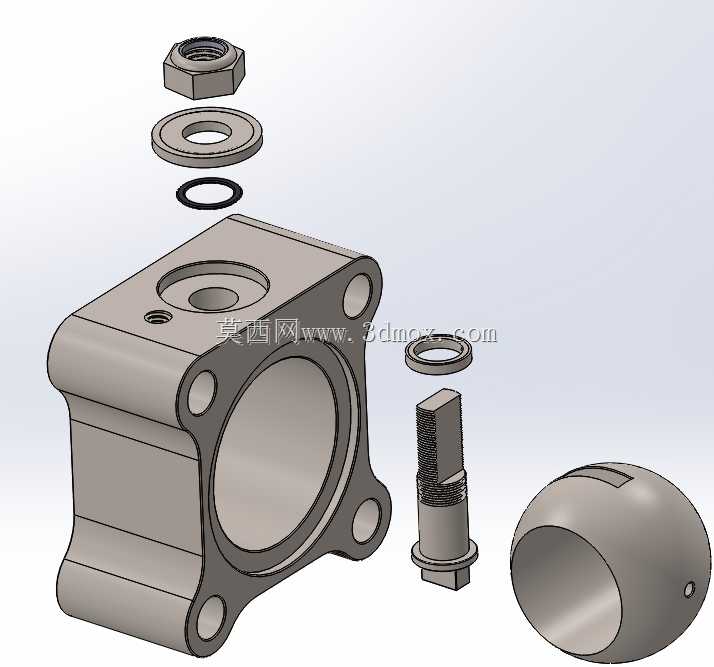

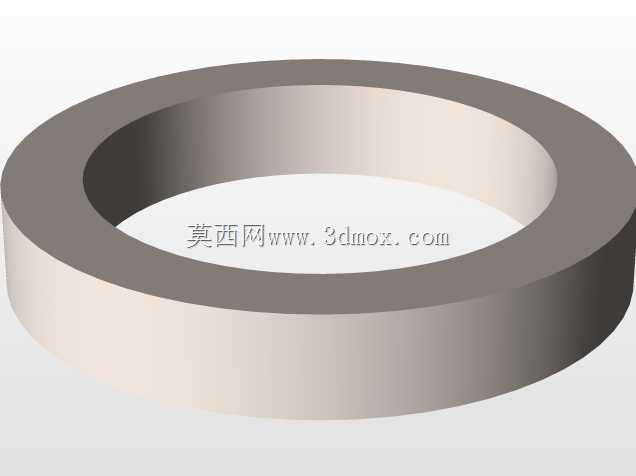

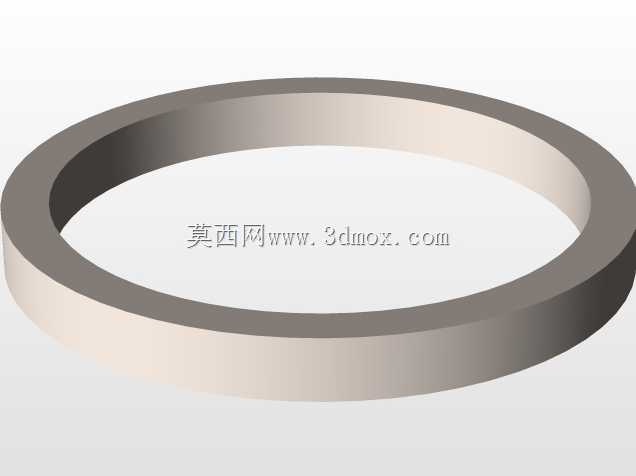

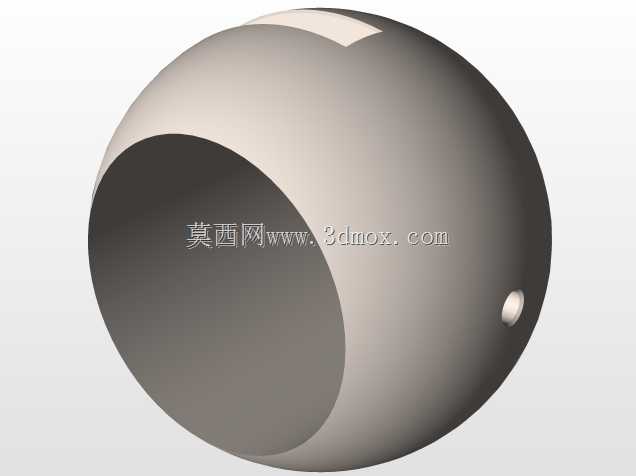

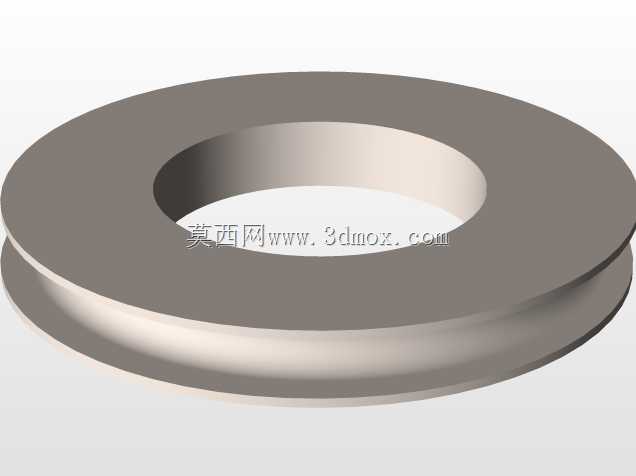

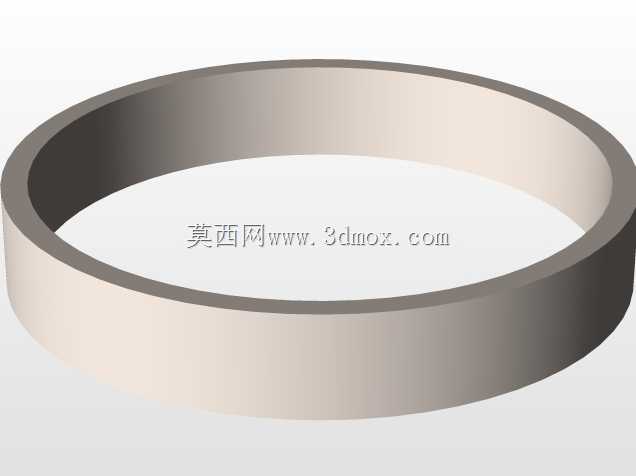

设计过程中对球体的配合精度做了重点优化，球体与阀座的配合面经过高精度研磨处理，转动过程中密封面受力均匀，长期反复启闭也不会出现密封面磨损导致的泄漏问题；手柄采用加长杠杆式设计，操作人员无需借助额外工具即可手动完成阀门的启闭操作，操作力矩经过合理匹配，既不会因力矩过小导致阀门误动作，也不会因操作力过大增加现场操作负担。
