立式秸秆谷物粉碎加工设备结构设计

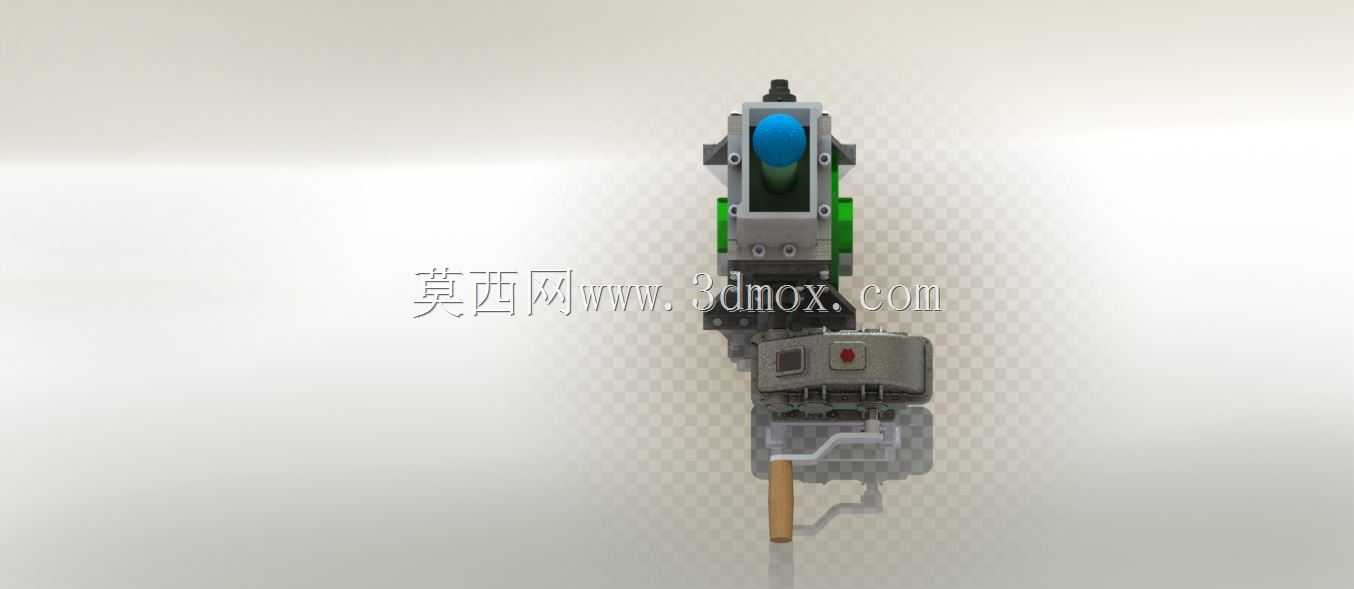

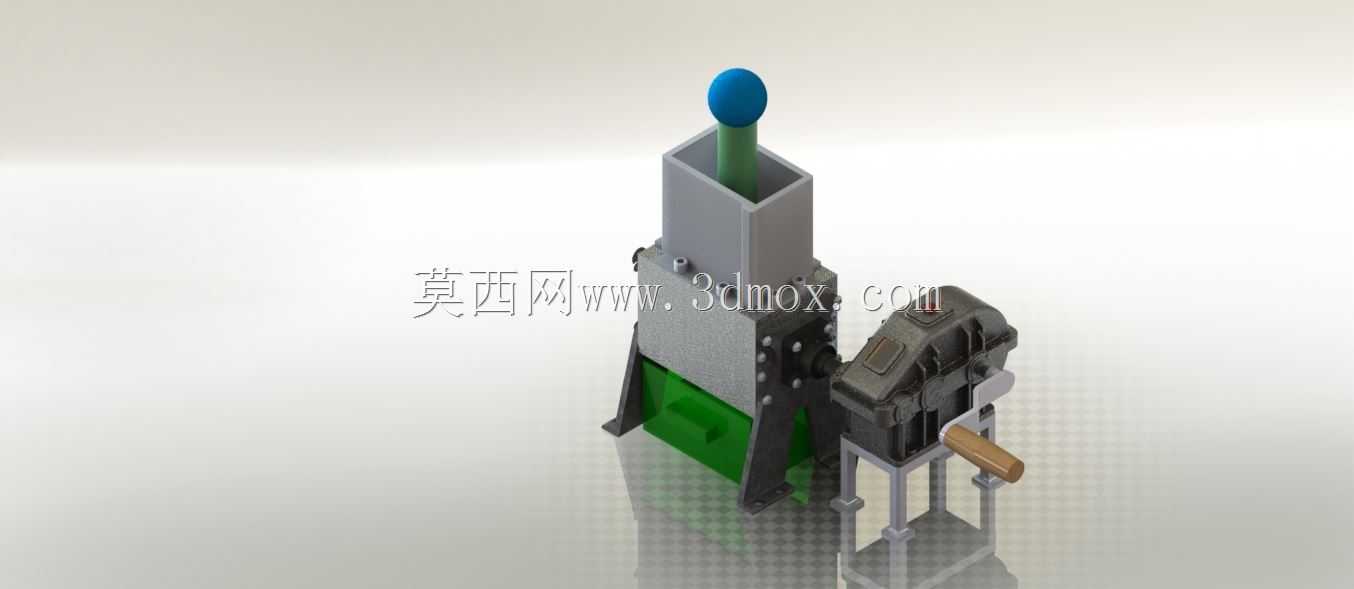

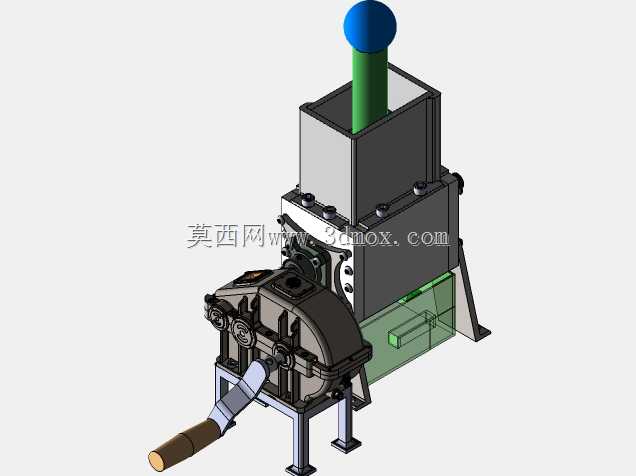

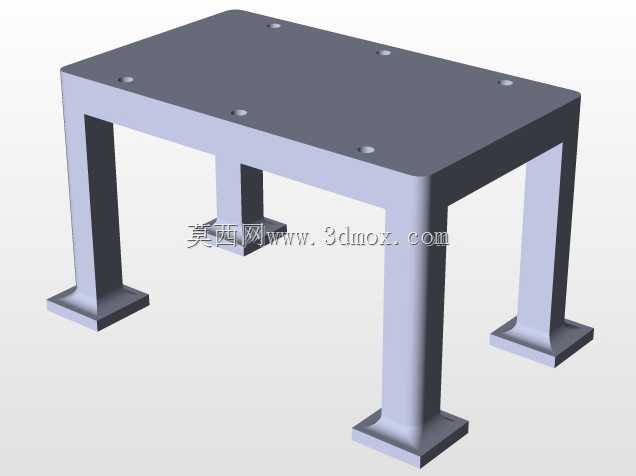

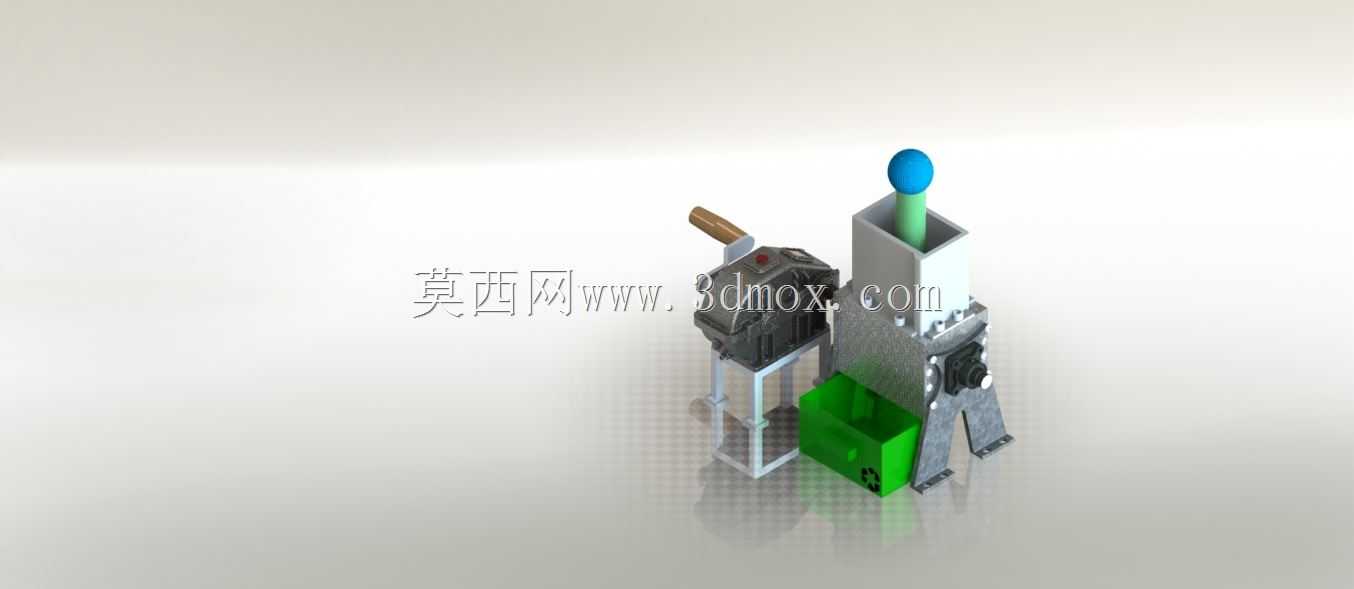

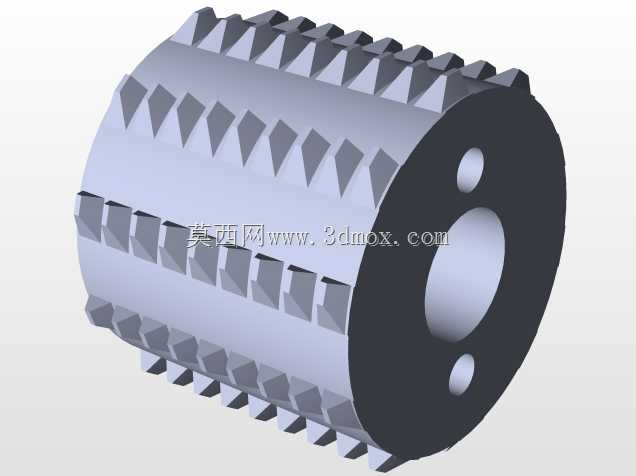

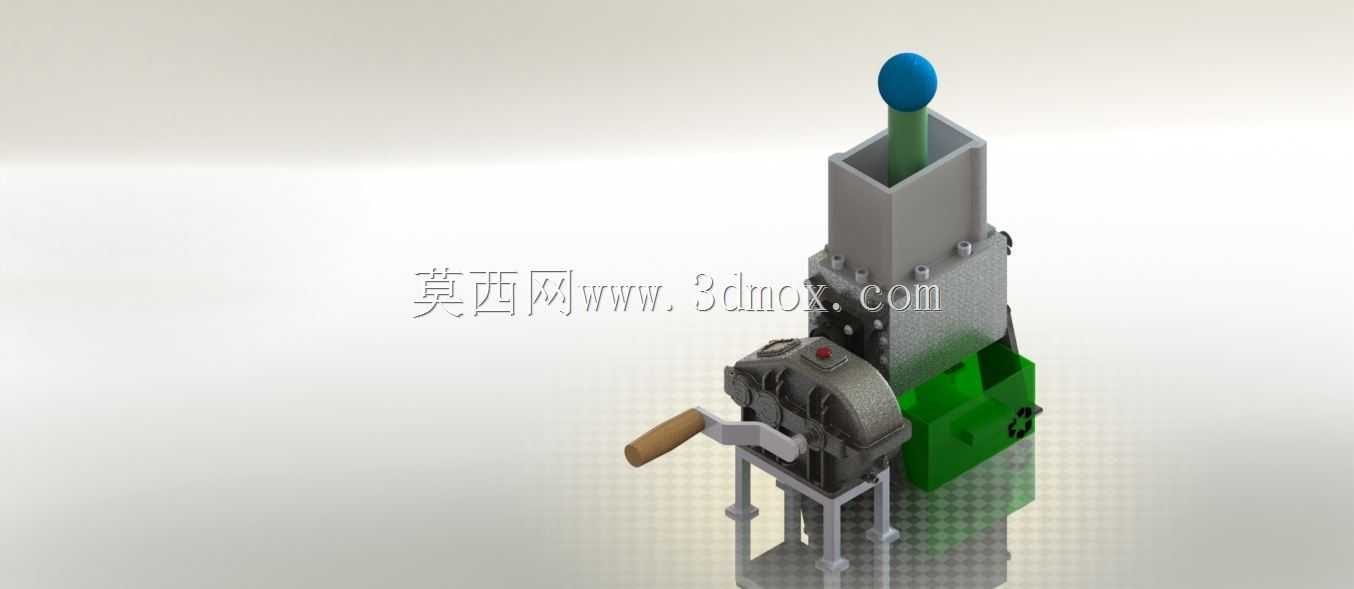

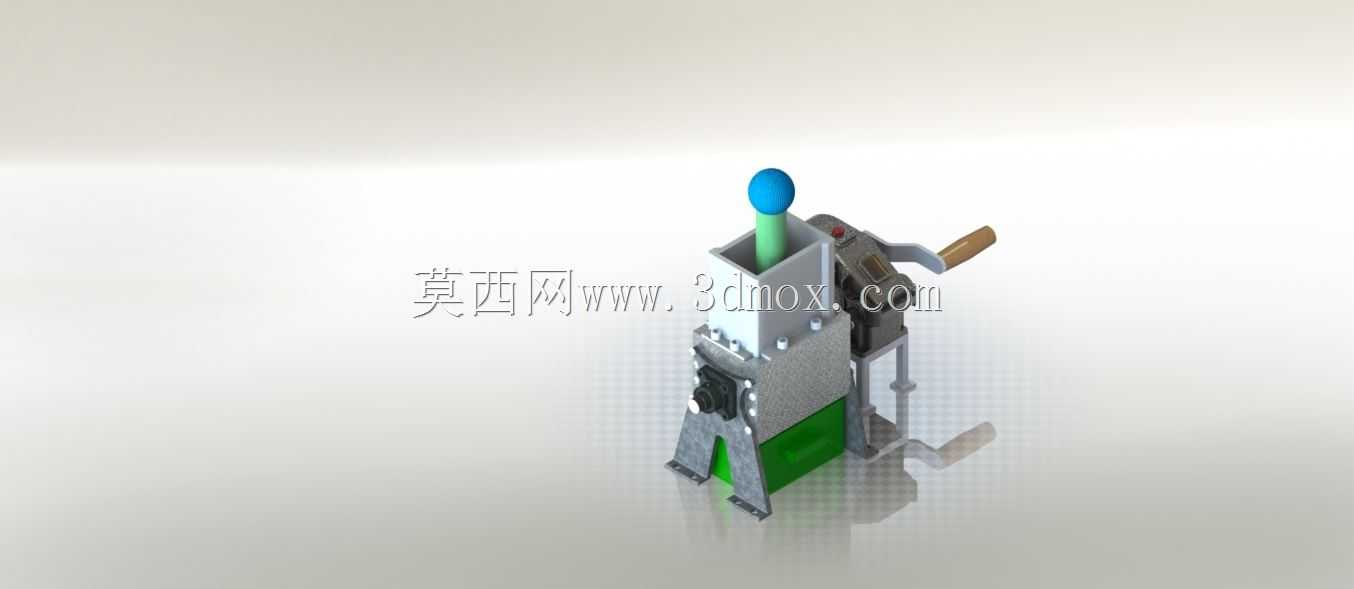

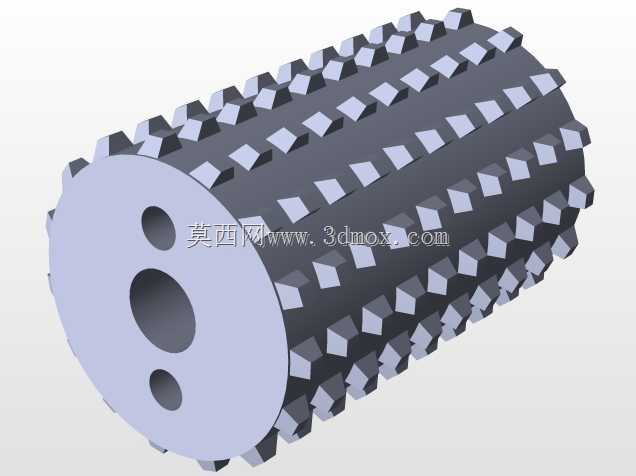

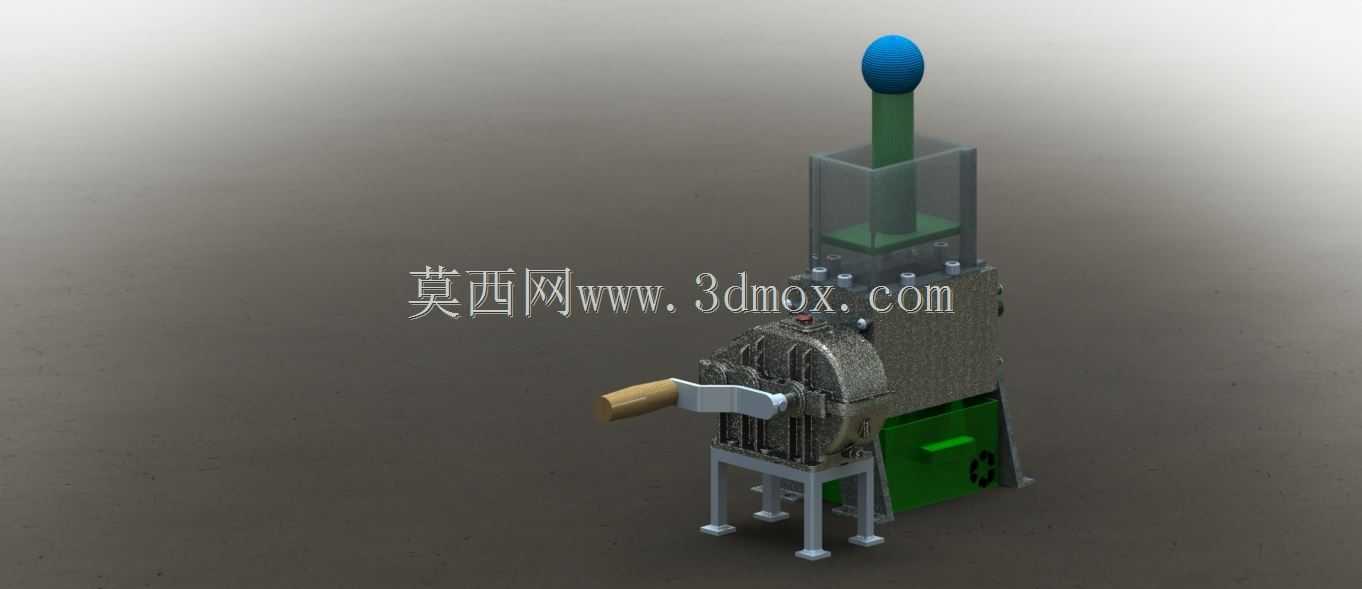

该设备主要面向农业种植、畜牧养殖、粮油初加工领域的物料粉碎作业场景，可用于处理干燥小麦、玉米等谷物籽粒，也可对玉米秸秆、稻秆、花生秧等农副产物进行粉碎加工，产出的物料可直接作为畜禽养殖粗饲料、食用菌栽培基料或是生物质燃料原料，适配中小型养殖场、村级粮食加工点、农户家庭生产的使用需求，无需复杂的配套厂房基建即可完成安装投用。设备整体采用立式紧凑布局设计，底部设置四支可调式支撑脚架，可根据安装地面的平整度调节支脚高度，保证设备运行时机身保持水平稳定，避免因地面不平产生的异常振动与部件磨损，支脚底部预留膨胀螺栓安装孔位，长期固定使用时可直接与混凝土地面锚固，进一步提升运行稳定性。设备核心粉碎腔采用圆弧蜗壳式结构设计，侧方设置带木质握柄的进料操作手柄，可控制进料导流板的开合角度，根据待粉碎物料的硬度、粒径大小灵活调整进料速度，避免一次性进料过多造成腔体内堵料、负载骤升烧坏驱动部件；粉碎腔内部配套锤片式粉碎组件，通过高速旋转的锤片冲击、剪切、研磨作用完成物料破碎，破碎后的合格粒径物料通过腔底筛网排出，不合格物料会留在腔体内继续粉碎直到达到出料粒径要求，可根据加工需求更换不同孔径的筛网，适配不同出料粒度的生产要求。设备顶部设置透明防护进料筒，既可以观察待加工物料的下落进料状态，及时疏通进料堵塞，也能防止粉碎过程中物料飞溅弹出造成操作人员受伤，进料筒顶端设置椭圆形操作手把，方便设备检修、内部清理时快速拆卸上部进料结构。设备侧下方设置倾斜式出料导槽，粉碎完成的物料可顺着导槽直接落入接料袋或是输送设备中，无需额外配置出料收集装置，减少生产配套成本。整体结构将进料、粉碎、出料功能集成在立式机架上，占地面积小，操作门槛低，日常维护仅需定期检查锤片磨损情况、筛网完整性以及各连接部位的紧固状态即可，无需复杂的专业维保技能，非常适合基层小型生产场景的物料粉碎加工使用。
