杯式风速传感风力发电装置结构设计

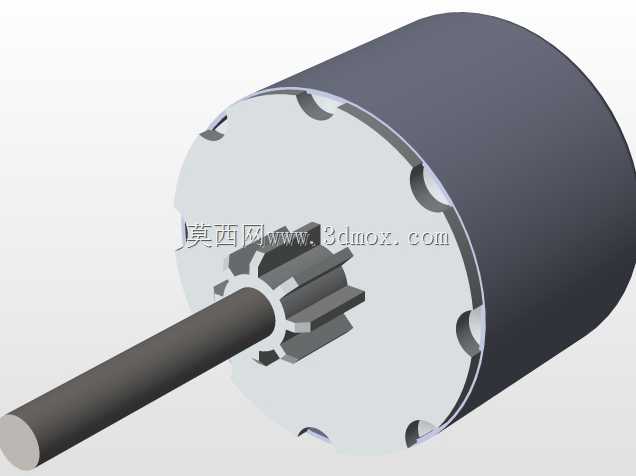

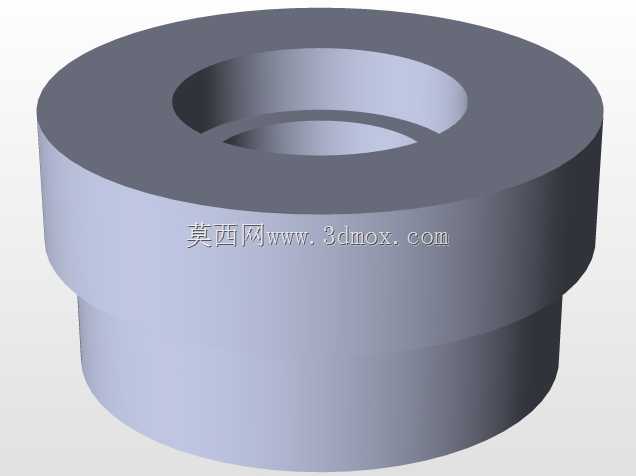

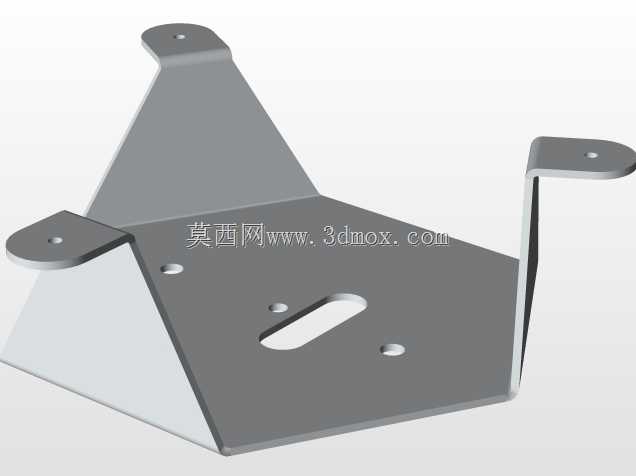

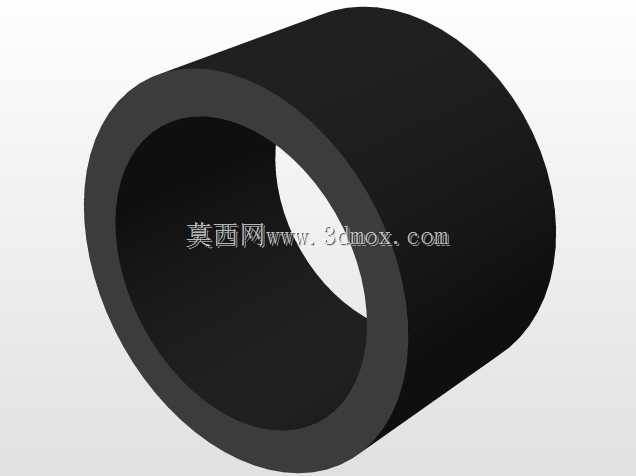

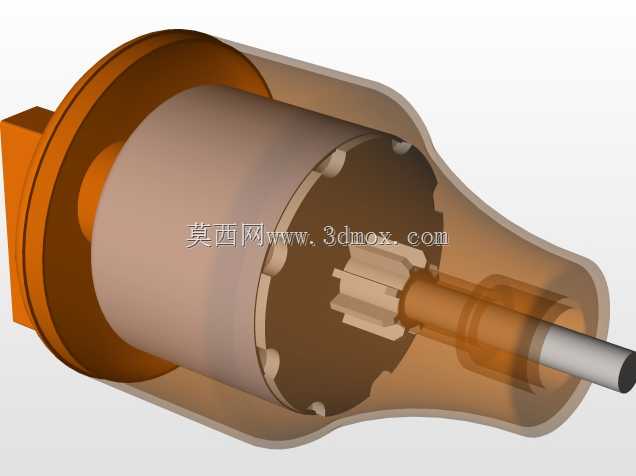

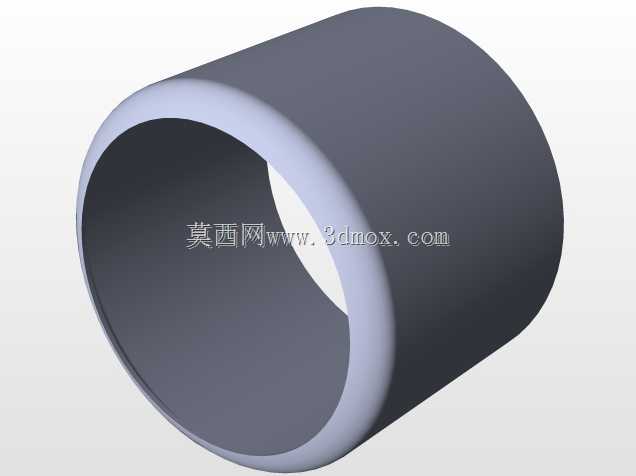

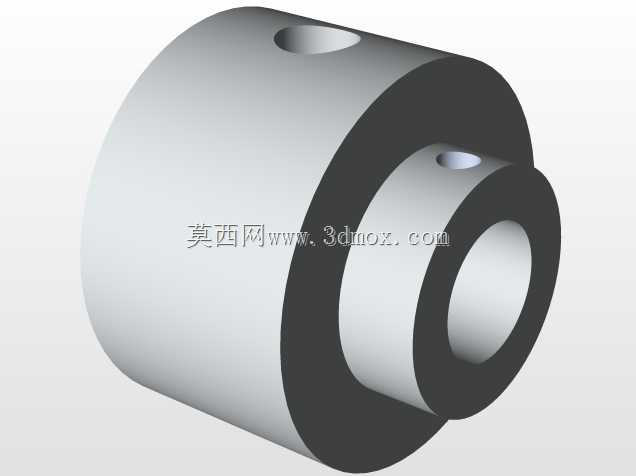

该装置主要面向小型分布式新能源供电、户外气象监测站点、偏远区域离网供电等场景使用，既可以独立完成低风速环境下的风能捕获与电能转换，也能够同步采集实时风速数据，为周边小型传感设备、户外监测终端提供稳定的低压直流供电，解决野外无电网覆盖区域监测设备的持续供电难题，同时适配智慧农业、山地环境监测、海岛小型供电节点等多种应用场景，无需外接市电即可长期自主运行。设备核心采用三杯式风轮结构作为风能捕获端，三个半球形风杯呈120度夹角均匀分布在水平转臂上，相比传统多叶风轮结构启动风速更低，在每秒0.8米的微风环境下即可带动转轴转动，同时风杯的凹面迎风设计能够保证任意风向来风时都能产生稳定的转动力矩，不存在风向死区，无需额外加装风向调整尾翼即可稳定运行，大幅简化了整体结构复杂度。转臂下方连接的传动转轴采用分段式支撑设计，上下两处设置耐磨衬套作为转动支撑，降低转动过程中的摩擦阻力，转轴中段集成转速采集模块，能够通过转轴转动频率实时换算当前环境风速，同步将风速数据传输至下方的控制单元，转轴下端连接微型发电模组，将风轮转动的机械能转换为电能，经过整流稳压模块处理后存储至配套储能单元，为外接设备供电。装置底部采用三角式安装底座，三个支脚呈120度分布，每个支脚预留标准安装孔位，可直接固定在水泥基座、金属支架或者建筑顶面，安装时仅需保证底座水平即可，无需复杂的角度校准，整体竖向结构紧凑，风轮转动半径控制在合理范围内，不会占用过大的安装空间，同时外露结构件均做圆角钝化处理，避免转动过程中剐蹭周边线缆或者维护人员。设计过程中优先考虑户外长期运行的可靠性，风杯与转臂采用轻量化高强度材质制作，降低转动惯量的同时能够抵御强风环境下的结构形变，转轴处设置密封挡圈，阻挡雨水、沙尘进入内部传动与发电腔体，底部控制与储能模块采用封闭腔体设计，适配户外多雨、多尘的复杂使用环境，整体结构无易损易耗件，日常仅需定期清理风杯表面积尘即可维持稳定运行，维护成本极低。
