蒸汽驱动小型散热排风装置结构设计

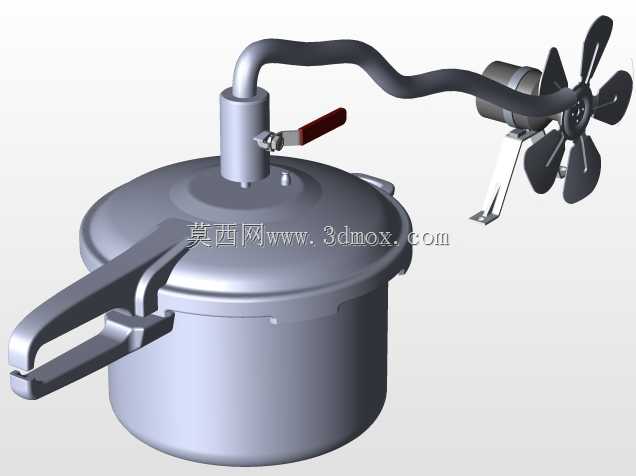

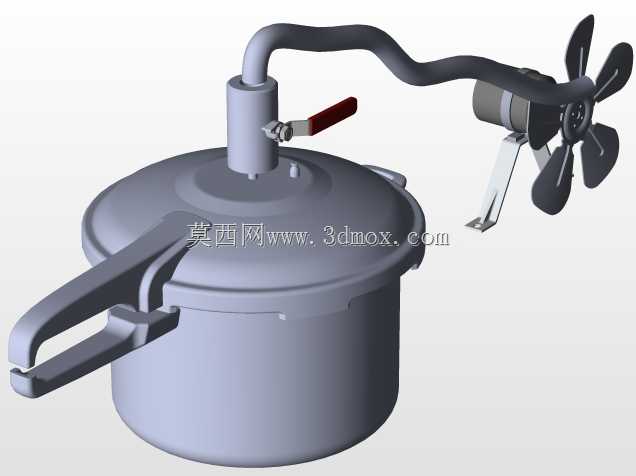

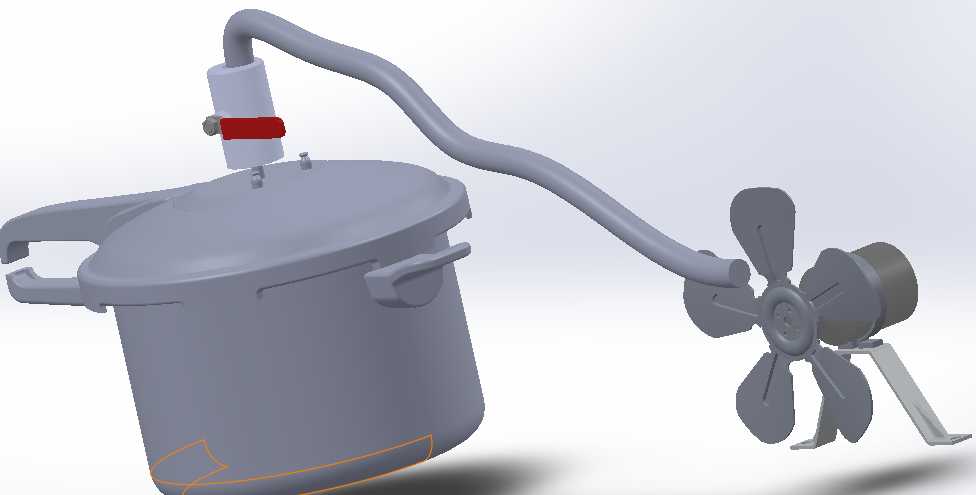

这套结构的设计初衷，是针对小型密闭承压容器的过剩蒸汽排放场景，解决传统直排蒸汽带来的局部高温、蒸汽弥散影响操作环境的问题，在无需外接电力的工况下，利用蒸汽自身的压力能驱动末端扇叶转动，实现局部区域的空气扰动散热。从实际应用场景来看，这类结构可适配小型实验用蒸汽发生装置、家用小型承压蒸煮设备、户外无供电场景下的简易蒸汽余热利用点位，不需要额外布设供电线路，仅通过管路接驳蒸汽出口即可投入使用，适配性较强。

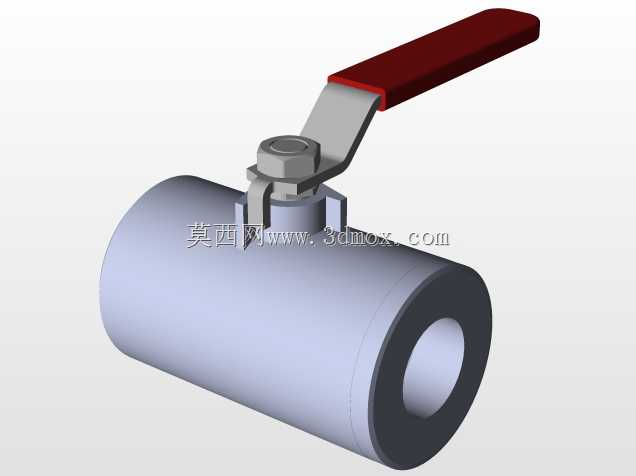

设计过程中优先考虑了管路的走向容错性，连接蒸汽出口与风叶驱动端的管路采用了大弧度弯曲的成型结构，避免直角弯折带来的蒸汽压损，同时管路接口处设置了快装卡接结构，可适配不同口径的蒸汽出口，安装时不需要额外加工转接件，降低现场适配的工作量。蒸汽进入驱动端前的管路上设置了流量调节结构，可根据蒸汽排出的压力大小调整通流截面，避免蒸汽压力过高导致扇叶转速过快出现结构失稳，也能在蒸汽压力较低时保证足够的驱动力矩，让扇叶维持稳定的转动状态。

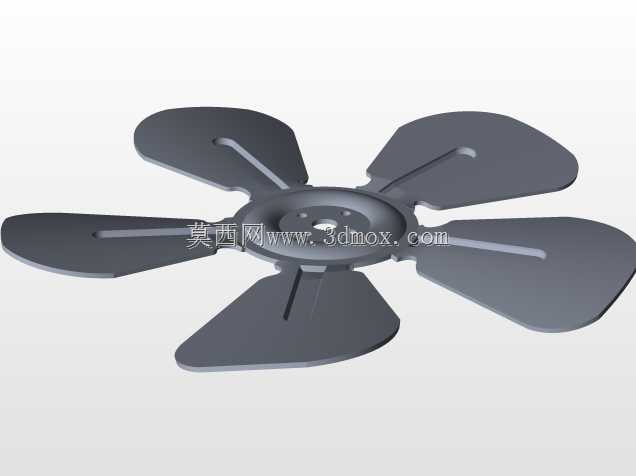

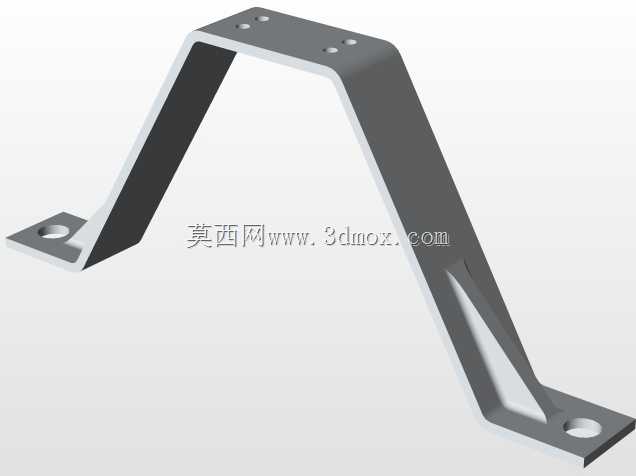

末端的扇叶采用了大倾角叶型设计，在较低的蒸汽驱动扭矩下即可获得足够的风量，扇叶与支架的连接部位采用了低摩擦的转动副结构，减少转动过程中的阻力损耗，支架采用了可弯折的支撑脚设计，可根据安装平面的平整度调整支撑角度，保证扇叶转动时的整体稳定性，不会因为气流反作用力出现移位。整套结构的安装边界控制较为灵活，蒸汽接驳端的轴向尺寸预留了足够的调节余量，可适配容器顶部不同高度的出口位置，管路的弯曲段可在一定范围内调整伸展方向，不需要额外固定结构即可将末端扇叶定位在需要散热的区域，整体占用的横向安装空间不超过四十厘米，纵向高度可根据管路弯曲程度在二十厘米到五十厘米之间调整，能够适配桌面级、小型台架类设备的安装空间要求。

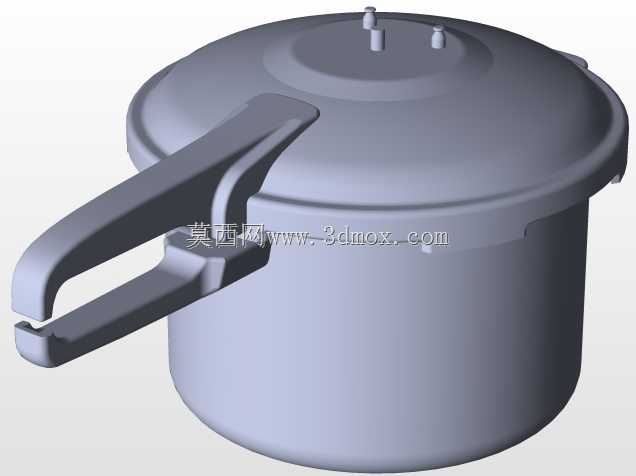

从功能特性来看，整套结构没有复杂的电控元件，所有部件均为机械结构，耐受高温高湿的蒸汽环境，长期使用不需要做特殊的防护处理，蒸汽在驱动扇叶转动的过程中会完成部分压力释放与降温，最终排出的蒸汽温度与流速都有明显降低，不会出现高温蒸汽直喷烫伤操作人员的风险，同时扇叶转动带动的空气流动可加速设备周边的空气循环，帮助承压容器本体散热，降低容器外壁的局部温度，改善操作区域的热环境。
