工业阀门驱动用蜗轮蜗杆齿轮箱结构

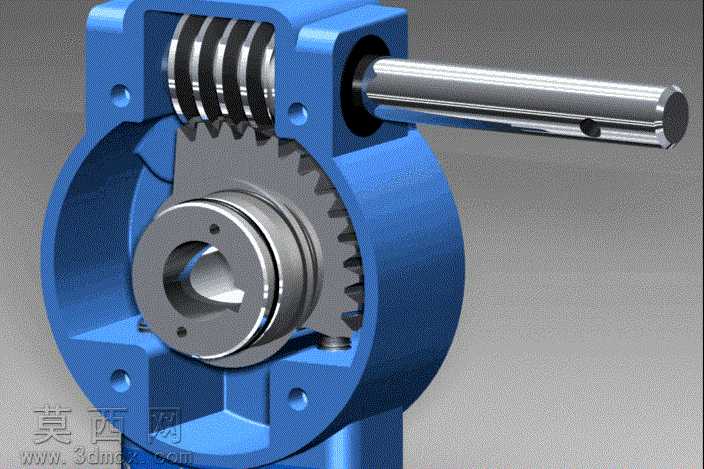

本模型为适配球阀、蝶阀、旋塞阀等工业阀门启闭作业的蜗轮蜗杆齿轮箱，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计手册中蜗轮蜗杆传动的参数规范，对每一处结构细节进行1:1还原，确保模型可直接用于后续工程校核、装配模拟与生产参考。模型整体采用剖视视角渲染呈现，外壳部分赋予哑光蓝色工程塑料质感材质，表面做细微磨砂纹理处理，还原工业铸件外壳的真实触感；内部蜗杆部件赋予抛光金属材质，添加金属切削加工后的细微刀痕纹理与环境反射效果，清晰展现蜗杆的多头螺旋齿形结构；蜗轮部件采用调质钢材质表现，齿面做轻微做旧处理，模拟实际传动过程中的啮合磨损痕迹，输出轴部分保留金属原色，轴上键槽、定位孔等装配特征完整呈现，各部件材质区分清晰，结构层次分明。结构设计上采用单级蜗轮蜗杆传动布局，蜗杆输入端延伸出箱体外部，预留标准键槽用于连接手动操作手柄或驱动执行器，箱体采用对称式分体铸造结构，上下壳体通过螺栓孔实现精准定位连接，箱体侧面设置均匀分布的安装固定孔，可直接适配不同通径规格的工业阀门安装接口；蜗轮与输出轴采用键连接传递扭矩，输出轴中心设置适配阀杆的异形安装孔，可直接与阀门阀杆配合实现扭矩传递，内部预留润滑脂存储腔，可在装配时填充润滑脂降低齿面啮合磨损，箱体两端设置轴承安装位，可适配标准深沟球轴承实现蜗杆与蜗轮轴的径向定位，减少传动过程中的径向窜动，提升传动平稳性。设计过程中重点考量了阀门启闭的实际工况需求，通过蜗轮蜗杆的大传动比设计实现输入小扭矩即可驱动阀杆完成90度回转动作，同时利用蜗轮蜗杆传动的自锁特性，避免阀门在介质压力作用下出现自行回转复位的问题，保证阀门开度的稳定性；建模阶段对齿形啮合间隙、轴系同轴度、安装孔位公差均做了参数化约束，可通过修改核心参数快速适配不同扭矩等级、不同安装尺寸的阀门驱动需求，渲染阶段采用三点布光方案，主光源从斜上方投射突出齿面啮合细节，辅助光源补全箱体暗部细节，背景采用中性灰色调突出模型主体，最终呈现效果清晰展现齿轮箱的内部构造与装配关系，可用于产品展示、技术交底、教学演示等多个场景。
