高精度螺旋齿轮变速箱三维结构设计

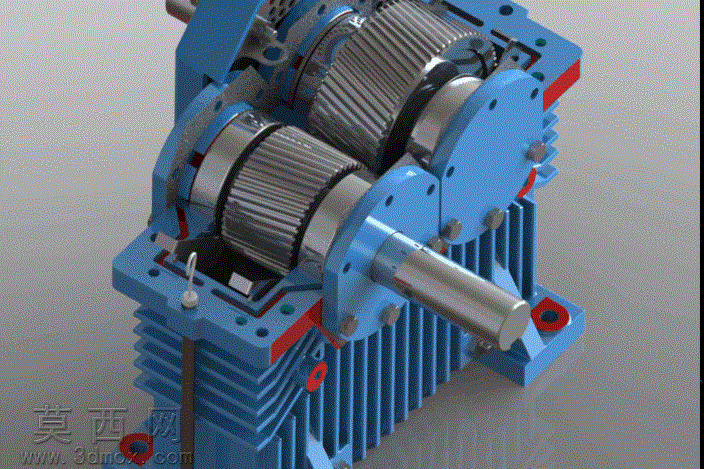

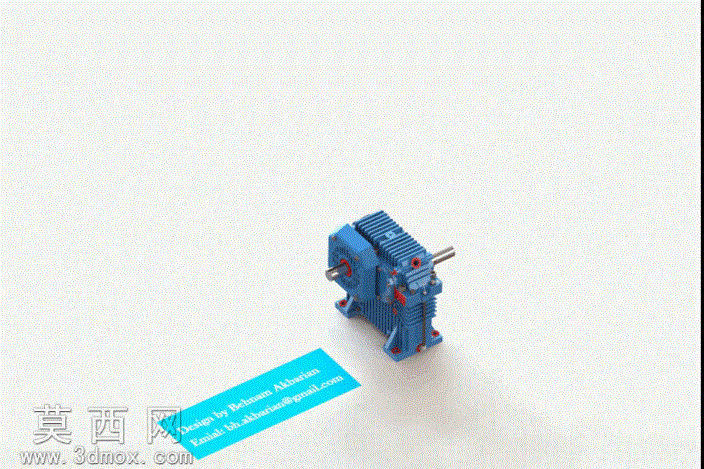

本作品为螺旋齿轮变速箱三维建模设计，整体采用工业级建模标准完成全参数化构建，完整还原了螺旋齿轮变速箱的全部内部传动结构与外部壳体细节。建模过程中首先依据动力传动的速比匹配要求，完成各级螺旋齿轮的参数化绘制，对齿轮的螺旋角、模数、齿宽、齿顶高系数等核心参数进行精准设定，确保齿轮啮合过程中重合度符合高速度精度传动的设计要求，避免传动过程中出现冲击、断齿等失效问题。外部箱体采用一体化铸造型腔结构设计，建模时还原了箱体表面的散热筋结构，该结构可在变速箱持续运行过程中增大散热面积，快速带走齿轮啮合、轴承转动产生的热量，维持箱内润滑油的工作温度稳定，保障传动部件的使用寿命。箱体上的安装定位孔、输入输出轴伸出端、油位观察孔、吊装固定位等细节均按照实际工业产品的安装规范进行1:1还原，输入轴与输出轴采用平行轴布置形式，通过多级螺旋齿轮组的啮合传动实现不同速比的动力输出，螺旋齿轮的啮合特性可保证传动过程中运动传递平稳、噪音低、承载能力强，适配高速度精度的动力传输场景。材质渲染阶段，对箱体部分赋予了工业蓝色哑光漆材质，还原工业减速机常用的涂装质感，对齿轮、传动轴等内部传动部件赋予了调质合金钢材质，金属表面带有细腻的机加工纹理，对密封端盖、紧固螺栓等标准件赋予了镀锌防锈金属材质，不同材质的区分可清晰展现产品的结构层次。整体设计围绕螺旋齿轮传动的高精度特性展开，在结构设计阶段充分考虑了传动精度、运行稳定性、散热性能、安装便捷性等实际工业应用需求，模型结构完整无缺失，各部件间的装配关系清晰合理，可用于传动结构教学、产品方案展示、虚拟装配验证等多个场景，直观呈现螺旋齿轮变速箱的工作原理与结构特点。
